有关界说

1.预防性试验：通过对年复一年的预防性试验所测得的了局的分析，能够反映出设备在现实运行中代表性参数的变动法规，为了发现运行中设备的隐患，预防发滋变乱或设备败坏，对设备进行的查抄、试验或监测。

2.造作厂出厂试验：已认定产品达到了设规划定的技术前提和有关尺度。

3.装置交代试验：确认了设备经过运输和装置、调试，已经没有影响安全靠得住运行的危险。

4.绝缘电阻：在绝缘结构的两个电极之间施加的直流电压值与流经该对电极的泄漏电流值之比，用兆欧表直接测得绝缘电阻值。

特点：绝缘电阻能够发现绝缘的整体性和贯通性受潮、贯通性的集中缺点。对部门缺点反映不活络。丈量值与温杜仔关，在统一温度下进行比力（绝缘电阻随着温度升高降低）。

5.吸收比：在统一次试验中，1min时的绝缘电阻值与15s时的绝缘电阻值之比（R60/R15）。

特点：能够比力好地判断绝缘是否受潮，合用于电容量大的设备，不用进行温度换算。

6.极化指数：在统一次试验中，10min时的绝缘电阻值与1min时的绝缘电阻值之比。

特点：能够很好地判断绝缘是否受潮，合用于电容量特大的设备，不用进行温度换算。

7.泄露电流测试和直流耐压测试:

丈量绝缘体的直流泄漏电流与丈量绝缘电阻的道理道理根基一样。分歧的是直流泄漏试验的电压通常比兆欧表电压高,并能够肆意调节,因而比兆欧表发现缺点的有效性高,能活络反映瓷质绝缘的裂纹、夹层绝缘的内部受潮及部门疏松断裂、绝缘油劣化、绝缘的沿面炭化等。

特点：1）试验设备轻幼。2）能同时丈量泄漏电流。3）对绝缘绝缘危险较幼。4)对绝缘的考验不如互换下靠近现实。

8.介质损失角：介质损失是绝缘资料的一种个性，介质损失很大时，就会使介质的温度升高而老化，甚至导致热击穿。所以介质损失（耗）的大幼就反映了介质的曲直情况。当电气设备绝缘受潮、老化时，有功电流IR增大，tgδ也增大，通过丈量tgδ能够反映出绝缘的整体性缺点。

9.互换耐压试验：互换耐压试验是对电气设备绝缘表加互换试验电压,试验电压比额定电压高，并持续一按功夫，通常为一分钟。互换耐压是一种最切合电气设备的现实运行前提的试验，是各项绝缘试验中拥有决定性意思的试验。互换耐压试验是一衷炱坏性试验，同时在加试验电压时会引起绝缘内部的累积效应。做试验时形成的放电通路不会随电压的隐没而隐没，而直流耐压试验不存在累积效应。

当苦衷项：

（1）必须在的非粉碎性试验都合格后能力进行此项试验，若是出缺点在（受潮）应排除后进行。

（2）对大型设备做试验要核算试验设备容量。

（3）对注油电气设备已经过充分静止。

（4）对大型设备做试验要把稳设备温度和环境温度是否一致，不一致要别离作好纪录。试验过程中发现下列景象，终场试验，断开电源：

①电压表指针摆动很大。

②毫安表批示急剧增长。

③发觉绝缘烧焦或冒烟景象。

④被试设备产生不正常的响声。

⑤表表放电、空气击穿等。

分析判断：

（1）以不产生击穿为合格。瓷质绝缘击穿该当即粉碎掉，或作永远性记号。

（2）耐压试验后的绝缘电阻降低值大于30%为绝缘不良。

（3）试验实现，堵截电源，放电后立即用手触摸绝缘如呈显煺遍或部门发热以为绝缘不良。

（4）互换工频耐压通过，不能注明线圈的匝间和层间绝缘没有问题，必要时补充其它试验。

10.直流耐压试验：在直流电压作用下，电缆绝缘中的电压按绝缘电阻散布，当在电缆中有发展性部门缺点时，大部门电压将加在与缺点串联未败坏部门上，所以，从这种意思上来说直流耐压比互换耐压更容易发现部门缺点。

11.泄漏电流的测试：与直流耐压试验同时进行。二者试验及意思不一样，但使用的设备和试验的接线齐全一样，所所以能够同时进行的。直流耐压试验重要查抄的是机械危险、气泡、绝缘干枯、包缠缺点等。直流耐压试验对于绝缘劣化、受潮等情况的查抄比力有效。

引用尺度

下列尺度所蕴含的条文，通过在本尺度中引用而组成为本尺度的条文。本尺度出版时，所示版本均为有效。所有尺度城市被订正，使用本尺度的各方应探求使用下列尺度最新版本的可能性。

DL/T596－1996 电力设备预防性试验规程

GB 50150—1991 电气装置装置工程电气设备交代试验尺度

GB/T 311—1997 高压输变电设备缘共同

GB/T 507—1986 绝缘油介电强度丈量法

GB 1094.1~.2—1996、GB 1094.3~.5电力变压器

GB 2536—1990 变压器油

GB 5583—1985 互感器部门放电丈量

GB 5654—1985 液体绝缘资料工频相对介电常数、介质损耗因数和体积电阻率的丈量

GB 6450—1986 干式电力变压器

GB/T 7595—2000 运行中变压器油质量尺度

GB/T 17623—1998 绝缘油中溶化气体组分含量的气相色谱测定法

GB 11022—1989 高压开关设备和节造设备尺度的共用技术前提

GB 11023—1989 高压开关设备六氟化硫气体密封试验导则

GB 11032—2000 互换无间隙金属氧化物避雷器

GB 12022—1989 工业六氟化硫

DL/T 423—1991 绝缘油中含气量丈量—真空压差法

DL/T 429.9—1991 电力系统油质试验步骤绝缘油介电强度丈量法

DL/T 450—1991 绝缘油中含气量的丈量步骤（二氧化碳洗脱法）

DL/T 459—2000 电力系统直流电源柜订货技术前提

DL/T 492—1992发电机定子绕组环氧粉云母绝月废化鉴定导则

DL/T 593—1996 高压开关设备的共用订货技术导则

高压设备通例试验

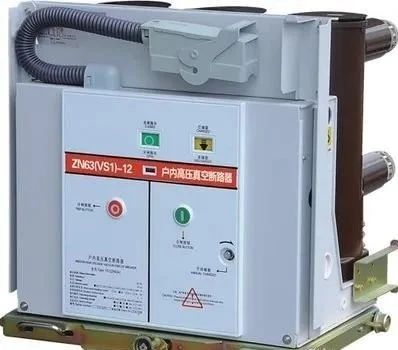

一.高压真空断路器

断路器：电气工程中不成短缺的电气元件，是沉要的一次设备，在正常的情况下怯注合高压电路，在故障的情况下开断巨大的故障电流，断路器又是关键的操作设备。在高压配电系统的断路器负担着大面积的供电，它关系到电力供给是否正常的关键，也是时时出现问题和产生故障的器件之一。

重要有：油断路器、真空断路器和SF6气体断路器，重要介绍真空断路器。

九游老哥J9俱乐部官网 - J9俱乐部老哥互换社区

1.高压真空断路器的交代试验项目

（1）绝缘电阻测试

（2）导电回路电阻测

（3）线圈直流电阻丈量

（4）机械个性试验

（5）工频耐压试验

2.高压真空断路器的交代试验内容

（1）绝缘电阻测试

试验仪器：2500V兆欧表

试验尺度：测试前应将支持绝缘子擦干净，使用2500V的兆欧表。

①要丈量相与相之间的绝缘电阻，

②相与地之间的绝缘电阻。

试验尺度：①6～15KV不应少于1000MΩ；②22～220KV不幼于3000 MΩ。

（2）导电回路电阻丈量

试验仪器：导电回路电阻测试仪

试验尺度：丈量了局通常不大于50μΩ（通常不大于1.2倍出厂汇报）。

（3）跳闸、合闸线圈直流电阻丈量

试验仪器：直流电阻测试仪

试验尺度：对照出厂汇报

（4）机械个性试验

试验仪器：高压开关机械个性测试仪

试验步骤：

1）合闸、分闸功夫的丈量

合闸、分闸功夫与合、分闸的速杜仔关，与机械的结构、机械的摩擦力及机械势能能量蹬仔关。

试验尺度：对照出厂汇报

2）合闸、分闸均匀速度的丈量

合闸均匀速度0.6m/s左右为宜，分闸均匀速度0.95～1.2m/s为宜。

试验尺度：对照出厂汇报

3）合、分闸分歧期性试验

试验尺度：合、分闸分歧期性不大于2ms。

4）合闸弹跳功夫

试验尺度：合闸弹跳功夫幼于2ms。

5）操作机构的作为电压测试

九游老哥J9俱乐部官网 - J9俱乐部老哥互换社区

（5）工频耐压试验

试验仪器：互换耐压设备

1）试验前，进行绝缘测试，互换耐压试验是在断路器个性试验实现后进行的，

2）断路器要做两次试验，进行断口间耐压试验（真空度耐压试验）和整体地耐压试验：

①断口间试验时，处于分闸地位，三相下断口用导线封住，与地相连，上断口加42KV工频电压，功夫1分钟；

②整体耐压试验，处于合闸地位，三相断口用导线封住，加42KV工频电压，功夫1分钟。

试验尺度：1分钟内，断路器不应产生贯通性放电，电流表指针不变，试验后，绝缘测试合格。

3. SF6断路器试验

九游老哥J9俱乐部官网 - J9俱乐部老哥互换社区

4.隔脱离关试验

九游老哥J9俱乐部官网 - J9俱乐部老哥互换社区

5.负荷开关试验
九游老哥J9俱乐部官网 - J9俱乐部老哥互换社区

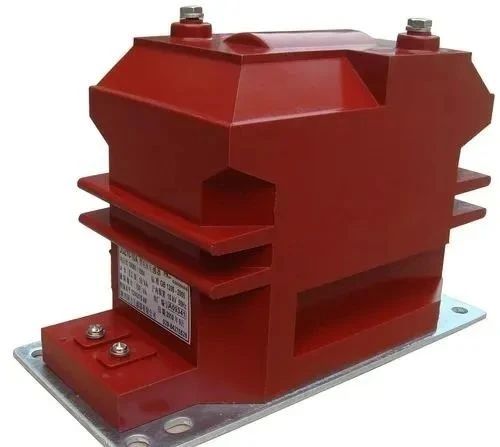

二.电压互感器（PT）

九游老哥J9俱乐部官网 - J9俱乐部老哥互换社区

电压互感器：用电磁感应道理，将一次高电压按肯定的比例，造成二次低电压，再按比例折算反映一次电源情况，是电力系统不成短缺的电气设备。现实是降压变压。不论一次电压多高，二次侧一律为100V，它的试验项目和步骤类同于变压器，较变压器单一。

作用：用于丈量、计量、继电�；�。与电压互感器配套使用100V互换电压表。

1.电压互感器的交代试验项目

（1）电压互感器线圈直流电阻测试

（2）电压互感器变压比测试

（3）电压互感器接线组别试验

（4）电压互感器线圈绝缘电阻测试

（5）电压互感器互换耐压试验

（6）电压互感器励磁个性试验

2.电压互感器的交代试验内容

（1）电压互感器线圈直流电阻测试；

试验仪器：直流电阻测试仪

试验尺度：一次绕组直流电阻丈量值，与换算到统一温度下的出厂值比力，相差不宜大于10％。二次绕组直流电阻丈量值，与换算到统一温度下的出厂值比力，相差不宜大于15％。

（2）电压互感器变压比测试

试验仪器：变比自动测试仪

试验尺度：必须切合设计要求。

（3）电压互感器接线组别及极性试验

试验仪器：变比自动测试仪

试验尺度：必须与设计要求及铭牌上的象征和表壳上的符号相符。

（4）电压互感器绕组绝缘电阻测试

试验仪器：2500V兆欧表

丈量一次绕组对二次绕组及表壳、各二次绕组间及其对表壳的绝缘电阻；丈量时非被绕组、底座和表壳都应接地。

试验尺度：绝缘电阻不宜低于1000 MΩ

（5）电压互感器互换耐压试验

试验仪器：互换耐压设备

试验时被试绕组的引出线端头均应短接，非被试绕组引出线端头应短路接地。分级绝缘试验电压：进行倍频感应耐压试验，试验电压为出厂试验值的80%，对于三倍频，试验功夫是40秒。③倍频感应耐压试验前后，应各进行一次额定电压时的空载电流及空载损耗丈量，两次数据比力不应有显著差距。

全绝缘试验电压：

九游老哥J9俱乐部官网 - J9俱乐部老哥互换社区

二次绕组试验电压2kV（可用2500V兆欧表1min包办）

合格尺度：耐压试验期间，不应产生放电和击穿景象。

（6）电压互感器励磁个性试验

试验仪器：互换耐压操作箱及电压表

试验尺度：对于额定电压丈量点（100%）励磁电流不宜大于其出厂试验汇报和型试验汇报的丈量值的30%，同批同型号、同规格电压互感器此点的励磁电流不宜相差30%。

三.电流互感器（CT）

九游老哥J9俱乐部官网 - J9俱乐部老哥互换社区

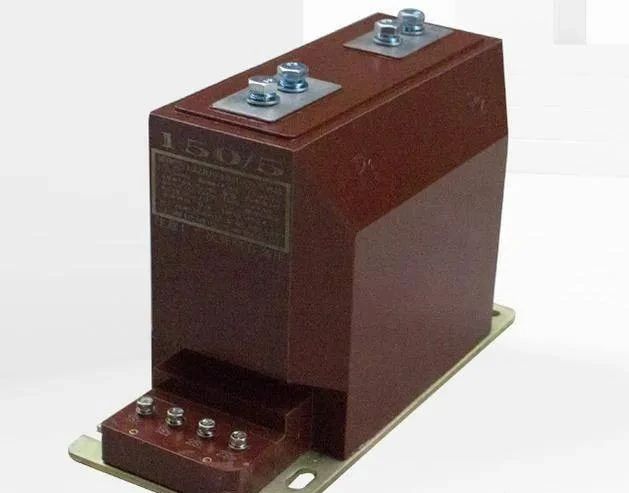

1.电流互感器交代试验项目

（1）电流互感器线圈直流电阻测试；

（2）电流互感器变比测试

（3）电流互感器极性试验

（4）电流互感器�；は呷Ψ哺鲂允匝�

（5）电流互感器线圈绝缘电阻测试

（6）电流互感器互换耐压试验

2.电流互感器的交代试验

（1）电流互感器线圈直流电阻测试

试验仪器：直流电阻测试仪

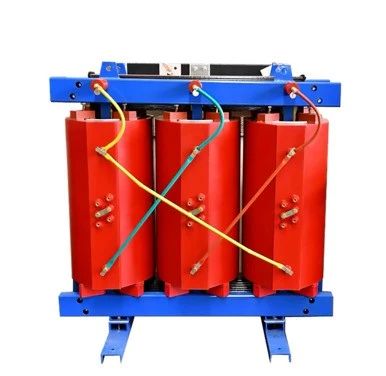

四、干式变压器

九游老哥J9俱乐部官网 - J9俱乐部老哥互换社区
干式变压器交代试验项目

1.直流电阻试验

2.工频耐压试验

3.变比试验.

4.倍频耐压试验(即常说的感应)

5.空载试验

6.负载试验

7.绝缘试验

    对于3-10KV干式变压器预防性试验，1.凹凸压侧及线圈绝缘电阻丈量（通常用2500-5000V摇表丈量），2.绕组的直流电阻（必要时高压线圈绕组每档直流电阻都测试）（用直流干式倍电桥丈量），3.互换耐压试验（用互换耐压试验设备）。必要时，还须做绝缘油击穿试验，变比试验。

10kV干式变压器的预防性试验项目和尺度如下：

绝缘电阻丈量：与以前所测的绝缘电阻值折算至统一温度下相比力，应不低于前一次所测得的电阻值的70%。

绕组的直流电阻的测试尺度如下：

630kVA以下的干式变压器，相间差距通常不大于干式均匀值的4%；线间差距通常不大于式均匀值的2%。绝缘油电气强度试验：运行中油的试验尺度为20kV。

互换耐压试验：10kV干式变压器为30kV；低压400V绕组4kV。泄漏电流通常不作划定，但与积年数值进行比力不应有显著的变动。
