国网电力公司成套环网箱型式、出厂、抽检、交代试验及接地要求--【九游老哥J9俱乐部】
颁布功夫：2024-02-01 16:19:15人气：
一、环网柜试验蕴含型式试验、出厂试验、
抽检试验和现场交代试验项目
型式试验
环网柜应进行第三方型式试验，型式试验的目在于验证环网柜、节造回路、节造设备及辅助设备的各类机能是否切合尺度的要求 。由于所用元件的类型、额定参数和组合的多样性，所以不成能对所有规划都进行型式试验 。型式试验只能在典型的职能单元上进行试验 。任一种具体规划的机能可引用类似规划的试验数据 。
型式试验项目及要求，按GB 3906、DL/T 404及DL/T 593及的划定执行，并应有重要元件的型式试验和出厂试验汇报 。
在进行型式试验前，环网柜中的断路器应按GB 1984和DL/T 402、负荷开关应按
GB 3804、组合电器应按GB 16926、隔脱离关和接地开关应按GB 1985中划定的项目通过型式试验，组合电器中的熔断器应按GB/T 15166.2中的划定通过型式试验 。
出现以下任何一种情况时，应进行型式试验：
a）新试造的产品应进行齐全的型式试验；
b）转厂试造的产品应进行齐全的型式试验；
c）当环网柜中的断路器、负荷开关及组合电器中配用的负荷开关、熔断器、操动机构或辅助设备的型号或规格调换时，应进行相应项主张型式试验；
d）当产品在设计、工艺或使用的资料等做沉大扭转时，应进行相应项主张型式试验；
e）批量出产的产品每隔8年或不断时出产的产品（指终场出产距离1年及以上者）再
次出产时，应进行全数项主张型式试验；
f）型式试验了局应出具在正式的型式试验汇报中 。型式试验汇报应蕴含足够证明试品切合本尺度及有关尺度的资料，也应蕴含试品应切合的技术文件及图纸资料 。型式试验汇报还应蕴含有关试品的重要元件，操动机构或辅助设备的技术机能，结构情况及装置方式的有关资料 。
对型式试验的补充注明
环网柜的型式试验应在典型的职能单元上进行全套试验 。如环网柜所配的负荷开关（断路器）已进行了全套试验，则环网柜的关合和开断能力的验证按GB3906和DL/T 404中“6.101关合和开断能力的验证”的要求，进行T100s和T100a试验，以及临界电流试验（若是有） 。其他试验按GB3906和DL/T 404进行 。

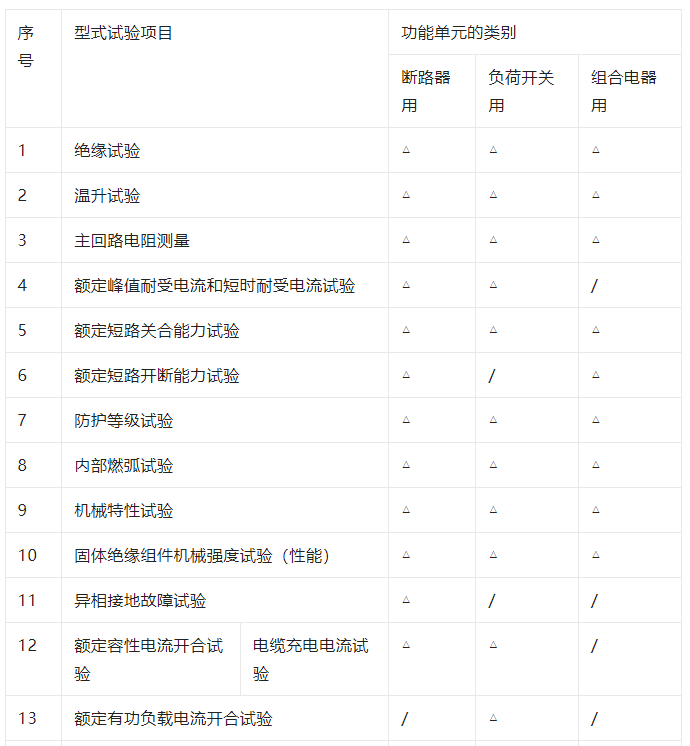

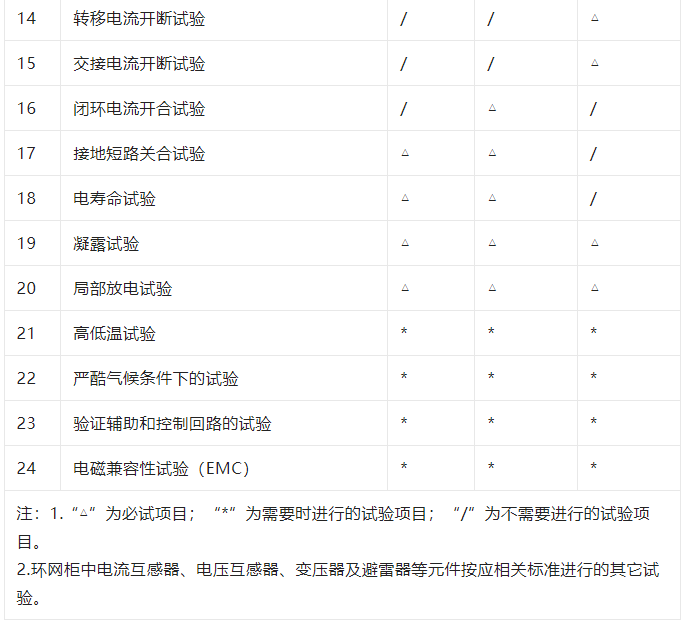

型式试验项目见表
型式试验项目
出厂试验
通常要求
a）每台环网柜均应在工厂内进行整台组装并进行出厂试验，出厂试验的技法术据应随
产品一路交付招标人 。产品在拆前应对关键的衔接部位和部件做好象征；
b）出厂试验应切合GB 3906、DL/T 404及DL/T 593中的划定．还应切合相应产品尺度及本尺度的划定 。

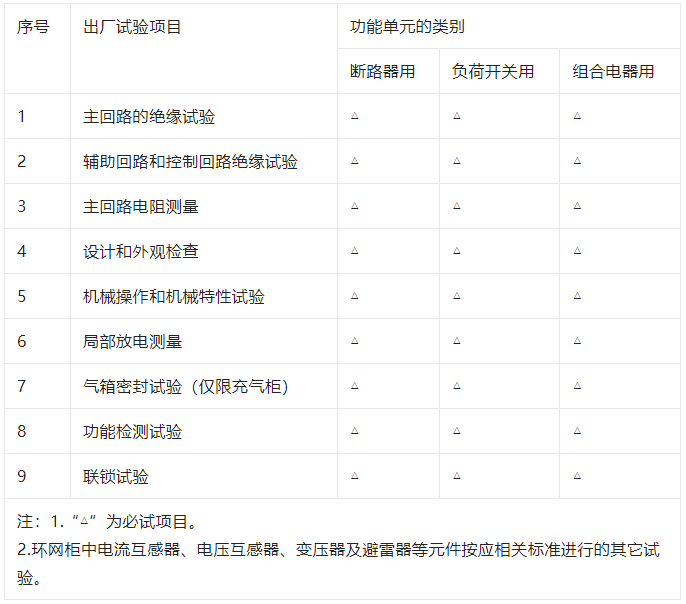

环网柜的出厂试验项目见表
表环网柜的出厂试验项目
固封组件和元件的出厂试验项目见表
固封组件和元件的出厂试验项目
交代试验
通常要求
a）现场交代试验应按GB 50150和 DL/T 404和Q/GWD 730的要求进行；
b）试验时投标人应派代表参与，所有试验了局均应切合产品的技术要求 。

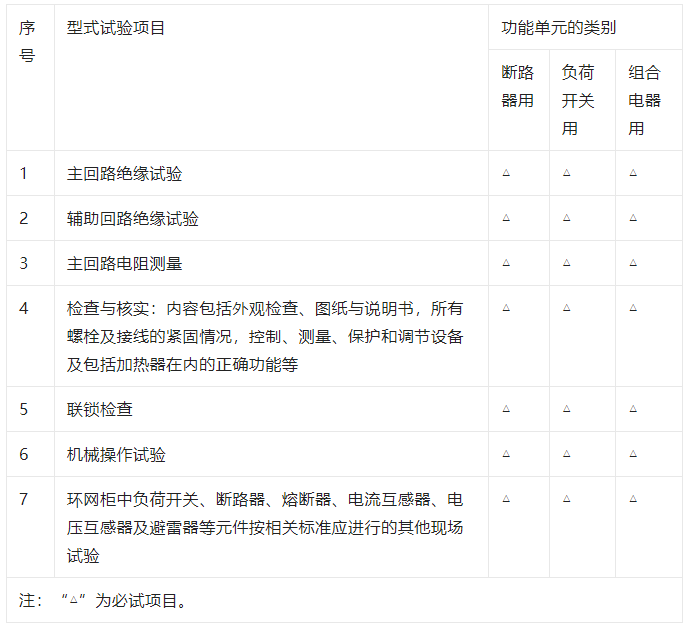

2） 交代试验项目见表
交代试验项目
试验步骤及要求
绝缘试验
a）试验要求按DL/T 593的划定 。凝露下的耐压试验，试验步骤按DL/T 404的划定进行；
b）绝缘试验时，应在元件的安插能提供最不利的绝缘前提的组合方式上进行，如无法证明，应在各类可能的安插规划下进行试验 。
部门放电试验
a）试验要求按GB/T 7354中的划定；
b）试验了局判定：1.1Ur下，部门放电量绝缘组件≤5pC 。对于非空断气缘柜，断路器柜、负荷开关柜、组合电气柜≤20pC 。
温升试验
a）试验要求按DL/T 593的划定，对环网单元通入1.1倍的额定电流进行试验 。对组合电器单元（或含有熔断器）的环网单元进行试验时，组合电器应按GB 16926的划定通入1.0倍额定电流进行试验；
b）温升试验应按正常使用前提装置，蕴含所有表壳、隔板等，并且在试验时应将盖板
和门关关；
c）对某一单元的环网单元进行温升试验时，主母线及双方相邻的环网单元应通以电流，
该电流所产生的功率损耗应与额定情况下一样 。若是无法做到与现实工作前提一
致，则允许以加热或隔热的步骤来模拟其等价前提；
d）对于断路器、负荷开关、负荷开关－熔断器组合电器三种单元的温升试验应别离进
行，不成相互代替；
e）试验了局判定：按DL/T 593的划定，熔断器的温升应切合GB/T 15166.2中的划定，
温升试验后主回路的电阻变动不得大于温升试验前的20% 。
主回路电阻丈量
a）试验要求按DL/T 593的划定进行，其电阻值由产品技术前提划定 。短路尝试前后电阻变动不得大于20%；
b）为了排除熔断器固有电阻分散性对回路电阻的表征产生影响时，可用阻抗能够忽略
不计的导电棒包办熔断器后，进行直流电阻丈量，此时应对导电棒的直流电阻进行
纪录；
c）当额定电流蹬宗或大于100A时，应以电流、电压法丈量 。
短时耐受电流和峰值耐受电流试验
a）短时耐受电流和峰值耐受电流试验合用于断路器、负荷开关，对负荷开关－熔断器组合电器不合用 。但思考到组合电器的其它职能单元或支路（如接地开关、接地回路等），要求进行短时耐受电流和峰值耐受电流试验时，按DL/T 593划定进行；
b）环网单元应进行铭牌所划定的峰值耐受电流及短时耐受电流的试验，试验步骤应切合DL/T 593中的划定，在三相回路上进行 。在统一产品中有两种以上短时耐受电流及峰值耐受电流值时，若是结构及其所有组件和导体截面（如为设计最幼截面）规格均一样，若已按划定的最大值进行，并通过了试验，对划定的较低值能够不进行试验；
c）在统一系列产品中（蕴含电压互感器单元在内），在进行出线柜试验时，应选取规划中最幼额定电流配置的试品进行试验 。在试验中，除为限度短路电流值和短路持续功夫而装设的�；ぷ爸帽�，应保障其它的�；ど枋┎蛔魑� 。试验后，试品内的组件和导体不应产生有损于主回路正常工作的变形和败坏；
d）接地回路的试验按DL/T 404的划定进行 。试验后，接地导体与接地网衔接的汇流排等允许有肯定水平的部门变形，但必须维持接地回路能持续正常工作 。
关合开断与电寿命试验
a）断路器的短路关合和开断试验、容性电流开合试验按DL/T 402划定进行，电寿命试验按DL/T 403划定进行；
b）负荷开关试验按GB 3804划定进行；
c）负荷开关－熔断器组合电器试验按GB 16926划定进行；
d）无论装何种开关设备的环网单元，进行开断试验前、后，均应进行主绝缘对地、相间及断口间的工频和冲击耐压试验 。
防护等级试验按DL/T 593的划定进行 。
内部燃弧试验的技术前提、步骤及判据，按DL/T 404的划定进行，燃弧持续功夫应≥0.5s 。
机械个性试验
a）除还有划定，试验应在试验现场周围空气温度下进行；
b）环网单元内主回路所装的断路器、负荷开关、隔脱离关、接地开关的机械机能试验，在划定的操作电压领域内进行，应切合各自技术前提的要求；
c）断路器（负荷开关）、隔脱离关、接地开关应操作50次，可插拔部件应插入、抽出各25次，以检验其操作是否优良；
d）环网单元中各组件均应按各自要求进行机械不变性的查核 。断路器、负荷开关、隔脱离关别离按DL/T 402、GB 3804、DL/T 486中的有关划定进行 。接地开关若是与隔脱离关组合成一个整体，在进行隔脱离关试验时，同时也进行接地开关的试验；如别离为两个组件，应按DL/T 486中的划定进行机械不变性查核；
e）机械联锁部件的机械不变性查核，按DL/T 593中的划定进行；
f）进行机械不变性试验前后的高压电器组件、部件，均应丈量它的主回路电阻，其值应切合各自技术前提的要求，并应按本尺度6.6.3的划定进行温升试验，其二次回路应保障机能优良；
g）绝缘表壳的机械强杜爪当用冲击试验来查核，其冲击力应加在表壳最幽微的地址（如观察窗） 。
绝缘组件的动、静出线端或两端按各自所能接受的机械力，进行相应的抗弯或抗拉试验，试验参数应切合有关产品的技术前提及划定 。
操作振动试验按DL/T 593的划定进行 。
联锁试验
a）机械联锁和电气关锁应切合“五防”划定；
b）连锁装置的机械操作试验，按DL/T 593的划定进行 。
一次设备与终端联调试验
a）对于建设二次终端的环网单元还必要进行一次设备与终端的共同调试；
b）批示职能，终端批示状态与一次环网单元的状态该当一致，蕴含电源批示、地位批示、储能批示、相间过流批示、零序过流批示等；
c）节造职能，将环网单元设置为“远处”状态，通过终端进行合分操作不少于5次，环网单元均该当靠得住作为；
d）电气连锁职能，当环网单元处于分闸接地状态时，终端�？鼗吠ピ险⑹�，环网单元该当不作为；
e）零序�；ぷ魑匝�，该项试验合用于分界环网单元 。要求该项试验至少别离在3个档位上进行，且环网单元均可能靠得住分闸，终端能正确显示零序过流信号；
f）相间�；ぷ魑匝�，该项试验合用于分界环网单元 。要求该项试验至少别离在3个档位上进行，且至少在2相上进行沉复测试，环网单元均可能靠得住分闸，终端能正确显示相间过流信号；
g）电流关锁职能，在环网单元上施加大电流至终端上“过流”及“关锁”批示灯亮时，投入零序�；�，环网单元该当关锁不作为 。
二、户表环网箱之接地技术要求
对于中性点直接接地系统，接地回路应能接受的短时耐受电流最大值不幼于主回路额定短时耐受电流；对于中性点不直接接地系统，接地回路应能接受的短时耐受电流最大值不幼于主回路额定短时耐受电流的87% 。
表环网柜的出厂试验项目
主回路的接地按DL/T 404有关划定，并作如下补充：
a）主回路中凡划定或必要人可触及的所有部件都应靠得住接地并切合DL/T 621中的划定；接地母线应别离设有不少于二处与接地系统相连的端子，并应有显著的接地标志；
b）主回路中均应设置靠得住的合用于划定故障前提的接地端子，该端子应有一紧固螺钉或螺栓用来衔接接地导体，紧固螺钉或螺栓的直径应不幼于12mm，接地衔接点应标以清澈可见的接地符号；
c）接地衔接点应标以GB/T 5465.2中划定的�；そ拥胤�,与接地系吐洮接的金属表壳部门能够视为接地导体；
d）人可触及的电缆预造式电缆终端表表应涂覆半导电或导电屏蔽层，电缆终端半导电或导电屏蔽层衔接后应与接地母线靠得住衔接；
e）接地导体应选取铜质导体，在划定的接地故障前提下，额定短路持续功夫不应幼于2s 。接地导体截面不幼于240mm2 。接地导体的结尾利用铜质端子与设备的接地系统相衔接，端子的电气接触面积应与接地导体的截面相适应，但最幼电气接触面积应不幼于160mm2；
f）表壳应设置接地极（扁铁）引入孔 。
表壳的接地按DL/T 404有关划定，并作如下补充：
a）各个职能单元的表壳均应衔接到接地导体上，除主回路和辅助回路之表的所有要接地的金属部件应直接或通过金属构件与接地导体相衔接；
b）金属部件和表壳到接地端子之间通过30A直流电流时压降不大于3V 。职能单元内部的相互连策应保障电气陆续性；
c）环网柜的铰链应选取加强型，门和框架的接地端子间利用截面积不幼于2.5mm2的软铜线衔接；
d）二次节造仪表室应设有专用独立的接地导体；
e）当通过的电流引起热和机械应力时，应保险接地系统的陆续性；
f）可移开部件应接地的金属部件，在试验地位、隔离地位及任何中央地位均应维持接地；
g）可移开部件应接地的金属部件，在插入和抽出过程中，在静触头和主回路的可移开部件接触之前和分离过程中应接地，以保障能通过可能的最大短路电流 。
接地母线的要求：
a） 接地母线应为扁铜排，最幼截面为240mm2，所有必要接地的设备和回路需接于此排 。至少需备有两个合用于120mm2铜电缆的端末衔接器以便将此接地母线接至开关站接地系统 。
b） 每个环网柜的表壳应通过专门的接地址靠得住接地，接地回路应满足短路电流的动、热不变要求 。凡不属主回路或辅助回路的预约要接地的所有金属部门都应接地 。表壳、框架等的相互电气衔接宜用紧固衔接，以保障电气上连通，接地址应标以接地符号 。
c） 接地址的接触面和接地连线的截面积应能安全地通过故障接地电流 。
d） 紧固接地螺栓的直径不得幼于12mm 。接地址应标有接地符号 。
e） 主回路应有靠得住接地设施，以保障维建工作的安全 。
