电力知识分享 | 电阻为什么都是4.7kΩ、5.1kΩ ，而不是整数5kΩ？--【九游老哥J9俱乐部】

颁布功夫：2024-04-11 16:24:07人气：
好多刚起头接触电路设计的幼同伴 ，可能会对电阻值感触极度猜疑 ，为什么通用的尺度电阻阻值不是整数?例如通常是4.7kΩ、5.1kΩ ，而不是5kΩ。

由于电阻是使用指数散布来设计出产的 ，即遵循国际电工委员会(IEC)界说的尺度电阻值系统。尺度电阻值系统蕴含了多种系列的电阻值 ，蕴含E3、E6、E12、E24、E48、E96、E192系列。

好比：

E6系列电阻的公比 10^(1/6)≈1.5

E12系列电阻的公比 10^(1/12)≈1.21

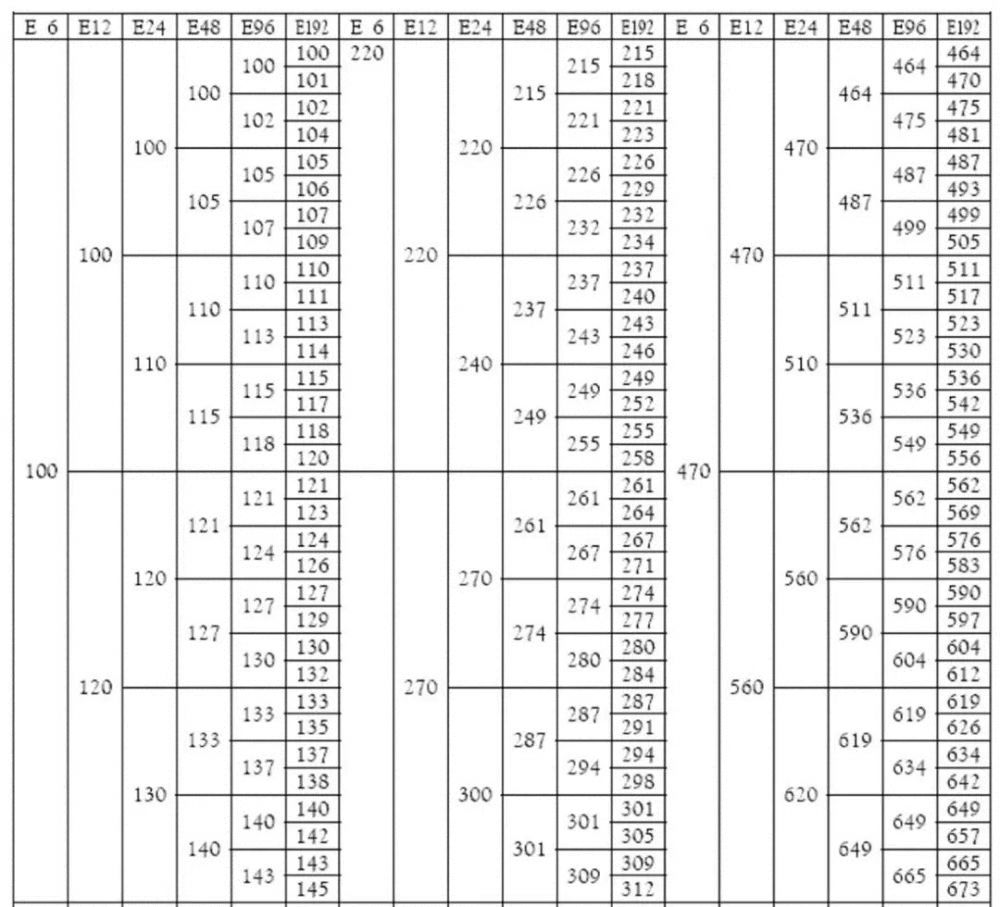

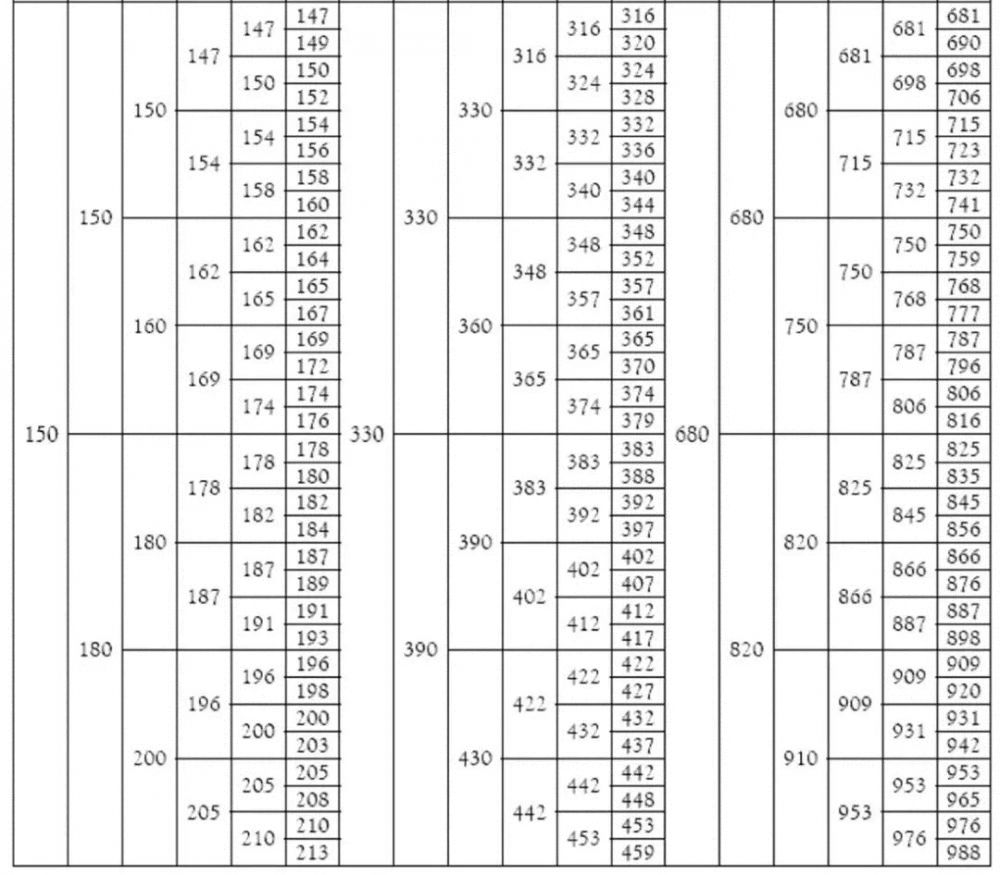

下图为具体的尺度阻值表：

九游老哥J9俱乐部官网 - J9俱乐部老哥互换社区
九游老哥J9俱乐部官网 - J9俱乐部老哥互换社区

但问题来了 ，尺度电阻出产为什么依照指数散布呢?
电阻阻值散布重要是出于出产方式和成本的考量 ，对于电阻出产厂商来说 ，若是设置的阻致粪型越多 ，那么所必要的产线就越多 ，那就必要更多的工人 ，分摊到每个电阻上的成本就上升了。

电阻在现实出产造作中 ，不成能齐全精确 ，总是会有一些误差。好比一个100Ω的电阻 ，若是标注误差是1% ，那么这个电阻在99Ω~101Ω之间就都是允许的。因而 ，在上个世纪 ，美国电子工业协会就界说了一个尺度电阻值系统。

为理解这套尺度电阻值系统 ，我们拿10%精度的电阻来举例注明。若是我们已经出产了一个100Ω的电阻 ，那我们就没必要做105Ω的电阻 ，由于100Ω电阻的精度领域是90~110Ω;

同理 ，我们第二个必要出产的电阻应该是120Ω ，由于120Ω电阻的精度领域是110~130Ω;以此类推 ，对于100Ω到1000Ω的电阻 ，我们只必要出产100Ω、120Ω、150Ω、180Ω、220Ω、270Ω、330Ω等12个电阻值即可 ，不用每个阻值的电阻都出产。由此 ，通过削减产线上电阻阻值的种类数 ，电阻出产成本得以降低。

现实中很无数值设计城市使用指数关系 ，好比人民币有1元、2元、5元、10元 ，但是没有3元、4元 ，这是由于用1、2、5就能够方便的组合出1~10的各类数值 ，这样能够削减面值的种类 ，又能方便使用。同理的还有笔芯粗细的0.25、 0.35、 0.5、0.7.

并且电阻阻值指数散布能让使用的人在误差领域内寻找到相宜的电阻阻值。电阻阻值若是使用指数散布 ，误差百分比确定 ，那阻值在加减乘除后的误差也会确定。
