科普 | 电气配管装置流程--【九游老哥J9俱乐部】
颁布功夫：2024-04-18 16:18:40人气：
1.电气配管装置流程

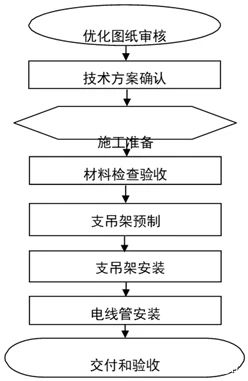

电气配管装置流程见下图：
2.资料选择
1) 电气�；す苤Ъ苁褂枚菩克扛恕⒍菩拷歉�。丝杆不幼于m8.型钢支架规格凭据载荷确定 ，DN50以下使用L30×30×3镀锌角钢 ，DN50及以上使用 L40×40×4 镀锌角钢。
2) 所有电缆穿电线管都应为镀锌刚性管 ，配有本地国标划定的管件。
3) 任何处所都不使用直径幼于 20mm 的穿线管。穿线管的规格 ，将凭据国标有关设计尺度 ，满足管内总线数的要求。
4) 在刚性穿线管不能终接到设备的情况下 ，终端能够使用柔性穿线管 ，应使用厂家提供的配有承插接头的包塑 PVC 金属软管。
3.穿线管的装置
1) 组装前 ，穿线管端头应切割成方形并建整、去除金属屑 ，还要用耐腐漆或涂料进行表表处置。
2) 线管丝扣部门将加工到相宜长度 ，使组装后露出在表的部门至少。组装前将对线管内表表进行镗铣 ，去除毛刺。
3) 穿线管装置路线确定之后 ，才可进行穿线管的装置。只有在查看了其他承包商有关图纸之后 ，能力确定穿线管路线。

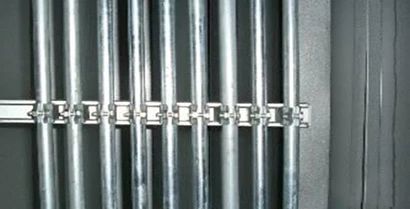

4) 所有线管都将敷设为水平或垂直方向 ，不经允许不出现有坡度管段。配管要求间距均匀、美观 ，如下图：
电气配管
① 电线敷设前 ，将对所有穿线管进行查抄。穿线管装置中易出现冷凝的处所 ，在最低点要设有滴水出口。
② 所有镀锌、PVC 或环氧包覆层有损的穿线管都必须更换。
③ 电线管进入箱盒等要有明确的标签 ，如下图。
④ 每根穿线管上端子、柜、出口和接线盒之间能够有不超过两个的九十度弯头。线管的弯曲部门都将维持 4-6 倍的最幼半径 ，并且不扭转线管管段的安插。
⑤ 所有的穿线管不论多长都至少应该有两个固定点。所有线管的装置都应拥有足够的不变性 ，以预防表力造成管线移动。使用金属软管的处所 ，将使用互锁型管 ，预防脱卷。
⑥ 使用金属软管的处所 ，将使用互锁型管 ，预防脱卷。
⑦ 所有电气管线系统都将使用不幼于2.5mm²的接地铜导体连通。
⑧ 所有开关、插座和其它附件应该装置在相宜的接线盒上。
⑨ 使用切合要求的适合明装或暗装的接线盒。暗装接线盒和附件要有盖板。
⑩ 穿线前 ，将对所有穿线管进行清洁和干燥。拉线时电缆不能交叉 ，裕量应放在拉线盒内。长距离直线敷设的线管 ，每 30米以内设置一个分线盒。敷设在墙面的明装线管 ，要用金属鞍形卡和圆头螺钉固定到墙上。
电气配管装置流程见下图：
2.资料选择
1) 电气�；す苤Ъ苁褂枚菩克扛恕⒍菩拷歉�。丝杆不幼于m8.型钢支架规格凭据载荷确定 ，DN50以下使用L30×30×3镀锌角钢 ，DN50及以上使用 L40×40×4 镀锌角钢。
2) 所有电缆穿电线管都应为镀锌刚性管 ，配有本地国标划定的管件。
3) 任何处所都不使用直径幼于 20mm 的穿线管。穿线管的规格 ，将凭据国标有关设计尺度 ，满足管内总线数的要求。
4) 在刚性穿线管不能终接到设备的情况下 ，终端能够使用柔性穿线管 ，应使用厂家提供的配有承插接头的包塑 PVC 金属软管。
3.穿线管的装置
1) 组装前 ，穿线管端头应切割成方形并建整、去除金属屑 ，还要用耐腐漆或涂料进行表表处置。
2) 线管丝扣部门将加工到相宜长度 ，使组装后露出在表的部门至少。组装前将对线管内表表进行镗铣 ，去除毛刺。
3) 穿线管装置路线确定之后 ，才可进行穿线管的装置。只有在查看了其他承包商有关图纸之后 ，能力确定穿线管路线。
4) 所有线管都将敷设为水平或垂直方向 ，不经允许不出现有坡度管段。配管要求间距均匀、美观 ，如下图：
电气配管
① 电线敷设前 ，将对所有穿线管进行查抄。穿线管装置中易出现冷凝的处所 ，在最低点要设有滴水出口。
② 所有镀锌、PVC 或环氧包覆层有损的穿线管都必须更换。

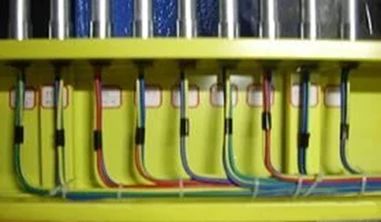

③ 电线管进入箱盒等要有明确的标签 ，如下图。
电缆管进箱盒处置
④ 每根穿线管上端子、柜、出口和接线盒之间能够有不超过两个的九十度弯头。线管的弯曲部门都将维持 4-6 倍的最幼半径 ，并且不扭转线管管段的安插。
⑤ 所有的穿线管不论多长都至少应该有两个固定点。所有线管的装置都应拥有足够的不变性 ，以预防表力造成管线移动。使用金属软管的处所 ，将使用互锁型管 ，预防脱卷。
⑥ 使用金属软管的处所 ，将使用互锁型管 ，预防脱卷。
⑦ 所有电气管线系统都将使用不幼于2.5mm²的接地铜导体连通。
⑧ 所有开关、插座和其它附件应该装置在相宜的接线盒上。
⑨ 使用切合要求的适合明装或暗装的接线盒。暗装接线盒和附件要有盖板。
⑩ 穿线前 ，将对所有穿线管进行清洁和干燥。拉线时电缆不能交叉 ，裕量应放在拉线盒内。长距离直线敷设的线管 ，每 30米以内设置一个分线盒。敷设在墙面的明装线管 ，要用金属鞍形卡和圆头螺钉固定到墙上。
