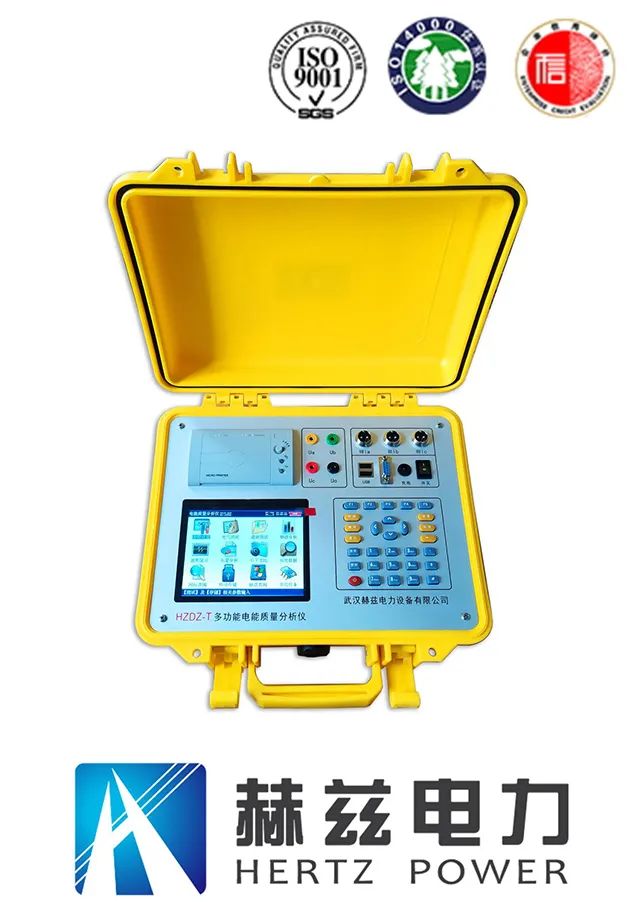

谐波分析仪之多职能电能质量分析仪--【九游老哥J9俱乐部】
颁布功夫：2024-06-28 10:54:50人气：
电能质量是指通过公用电网供给用户端的互换电能的品质，通俗来说就是指电网线路中电能的曲直情况。电能质量问题重要由终端负荷侧引起。例如冲击性无功负载会使电网电压产生剧烈颠簸，降低供电质量。
随着电力电子技术的发展，它既给现代工业带来节能和能量变换积极的一面，同时电力电子装置在各行各业的宽泛利用又对电能质量带来了新的越发严沉的侵害，已成为电网的重要谐波传染源。
电网系统中各个用户端配电网中使用的整流器、变频调速装置、电弧炉、电气化铁路以及各类电力电子设备不休增长。给用电网络造成影响或者说是用电传染。造成电压不稳、过电压、产生谐波等。谐波使电能的出产、传输和利用的效能降低，使电气设备过热、产生振动和噪声，并使绝月废化，寿命缩短,甚至产生故障或销毁。谐波还会引起电力系统部门产生并联谐振或串联谐振，使谐波含量被放大，以至电容器等设备销毁。
这些负荷的非线性、冲击性和不平衡的用电个性，对供电质量造成严沉传染。因而解除供配电系统中的高次谐波问题对改善电能质量和确保电力系统安全、不变、经济运行有着非�；囊馑�。
另一方面，现代工业、贸易及居民用户的用电设备对电能质量越发敏感，对供电质量提出了更高的要求。目前，谐波、电磁滋扰、功率因数降低已并列为电力系统的三大公害。
当电网的电能质量被滋扰或传染，达不到国度有关标定时，就得有针对性地对电网进行电能质量改善。要相识电网电能质量的现实情况，就必须有相应的设备对其进行测试分析，针对国内的现实情况，我公司当令开发研造了适合国情的专业电能质量分析仪器。下面就电能质量分析仪的具体机能、参数、使用步骤进行具体注明。
? 职能特点
1．仪器是专门用于检测电网中产生波形畸变、谐波含量、电压颠簸与闪变和三相不平衡等电能质量问题的高精度测试仪器；同时还具备电参量测试、矢量分析的职能。
2．可精确丈量电压、电流、有功功率、无功功率、相角、功率因数、频率等多种电参量。
3．可显示被测电压和电流的矢量图，用户能够通过度析矢量图得出计量设备接线的正确与否。
4．电流选取钳形互感器方式进行丈量。由于选取钳形电流互感器丈量时操作人员毋庸断开电流回路，就能够方便、安全的进行丈量。凭据用户的丈量领域分歧能够选配分歧量程的钳表。
5．可丈量分析公用电网供到用户端的互换电能质量，其丈量分析：频率误差、电压误差、电压颠簸、闪变、三相电压允许不平衡度和电网谐波。
6．可显示单相电压、电流波形并可同时显示三相电压、电流波形。
7．所有测试界面具备屏幕锁定职能，以方便用户读数和分析数据。8．负荷颠簸监督：丈量分析各类用电设备在分歧运行状态下对公用电网电能质量造成的颠簸。按时纪录和存储电压、电流、有功功率、无功功率、视在功率、频率、相位等电力参数的变动趋向。
9．电力设备调整及运行过程动态监督，援手用户解决电力设备调整及投运过程中出现的问题。
10．可能测试分析电力系统中无功赔偿及滤波装置动态参数并对其职能和技术指标作出定量评价
11．可设置分歧的存储距离功夫，按设置的功夫距离陆续存储数据；12．内置大容量数据存储器，按1分钟的功夫距离可陆续存储18个月以上，能满足持久监测试验点的必要。
13．仪用具备USB接口，可方便的将数据直接拷贝到后盾治理推算机。
14．与职能壮大的数据治理软件共同，可将实时采样数据直接上传到后盾治理推算机，在后盾进行更全面、更迅速的处置。
15．具备万年历、时钟职能，实时显示日期及功夫�？稍谙殖〖觳獾耐北Ａ舨馐允莺土司�，并通过串口上传至推算机，通过后盾治理软件（选配件）实现数据微机化治理，具备壮大的报表职能。
16．选取大屏幕进口彩色液晶作为显示器，中文操作界面并配有汉字提醒信息、多参量显示的液晶显示界面，人机对话界面敦睦。
17．3分钟无操作液晶显示自动进入省电模式，以便最大水平的耽搁电池工作功夫。
18．导电硅胶按键，手感好、寿命长、设计合理、操作方便。
19．内置大容量、高机能锂离子充电电池，充斥电陆续工作10幼时以上。
20．体积幼、沉量轻，便于携带，既可用于现场丈量使用，也可用做尝试室的尺度计量设备。
? 技术指标
1.输入个性
电压丈量领域：0～200V～800V，自动切档
电流丈量领域
钳形互感器（三种）：5A/25A（标配）、100A/500A（选配）、400A/2000A（选配）
相角丈量领域：0~359.99°
频率丈量领域：45~65Hz
电压通路数：三通路（UA、UB、UC）
电流通路数：三通路（IA、IB、IC）
最大谐波分析次数：63次
1分钟距离最大陆续存储周期：18个月
2.正确度
电参量丈量部门：
电压：±0.2%
频率：±0.01Hz
电流、功率：±0.5%
相位：±0.2°
电能质量部门：
基波电压允许误差≤0.5％F.S
基波电流允许误差: ≤1％F.S
基波电压和电流之间相位差的丈量误差：≤0.2°
谐波电压含有率丈量误差：≤0.1％
谐波电流含有率丈量误差：≤0.2％
三相电压不平衡度误差：≤0.2％
电压误差误差：≤0.2％
电压改观误差：≤0.2％
3.工作温度：－10℃~ +40℃
4.充电电源：AC220V、频率45Hz-55Hz
5.主机功耗：≤3VA
6.电池最大工作功夫：≤10幼时
7.绝缘：
1)电压、电流输入端对机壳的绝缘电阻≤100MΩ。
2)工作电源输入端对表壳之间接受工频1.5KV（有效值），历时1分钟尝试。
8.体积：320mm×240mm×130mm
9.沉量：2.0Kg
