干货分享 | 关于接地规范及要求--九游老哥J9俱乐部

颁布功夫：2024-11-20 13:23:59人气：
1 、合用领域
       本规范划定了出产经营单元用电系统、新建扩建、检维建、刷新、办公区域、员工宿舍等电气线路接地划定。
2 、规范性引用文件
GB14052—   《系统接地的大局及安全要求》
GB50054—  《低压配电设计规范》
GB 50169—《电气装置装置工程接地装置施工及验收柜范》
3 、 术语和界说
       电气系统配置�；げ街栌校罕；そ拥亍⒈；そ恿恪⒊粮唇拥亍⒐ぷ鹘拥氐�。电气设备的某个部门与大地之间作优良的电气联接称为接地。与大地泥土直接接触的金属导体或金属导体组称为接地体：联接电气设备应接地部门与接地体的金属导体称为接地线；接地体和接地线统称为接地装置。

九游老哥J9俱乐部官网 - J9俱乐部老哥互换社区

4 、 接地概想及种类
（1）防雷接地 ：为把雷电迅速引入大地，以预防雷害为主张的接地。防雷装置如与电报设备的工作接地合用一个总的接地网时，接地电阻应切合其最幼值要求。
（2）互换工作接地：将电力系统中的某一点，直接或经特殊设备与大地作金属衔接。工作接地重要指的是变压器中性点或中性线（N 线）接地。N 线必须用铜芯绝缘线。在配电中存在辅助等电位接线端子，等电位接线 端子通常均在箱柜内。必须把稳，该接线端子不能暴露；不能与其它接地系统，如直流接地、屏蔽接地、防静电接地等混接；也不能与 PE 线衔接。
（3）安全�；そ拥� ：安全�；そ拥鼐褪墙缙璞覆淮绲慕鹗舨棵庞虢拥靥逯渥饔帕嫉慕鹗粝谓�。即将大楼内的用电设备以及设备左近的一 些金属构件，有 PE 线衔接起来，但严禁将 PE 线与 N 线衔接。
（4）直流接地 ：为了使各个电子设备的正确性好、不变性高，除了必要一个不变的供电电源表，还必须具备一个不变的基准电位�？裳∪〗洗蠼孛婊木低鞠咦魑�，一端直接与基准电位衔接，另一端供电子设备直流接地。

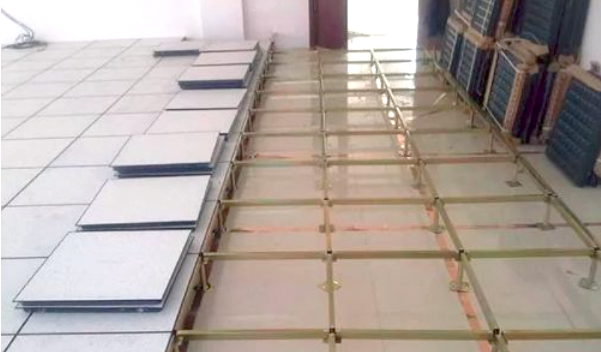

（5）防静电接地：为预防智能化大楼内电子推算机机房干燥环境产生的静电对电子设备的滋扰而进行的接地称为防静电接地。
（6）屏蔽接地：为了预防表来的电磁场滋扰，将电子设备表壳体及设备内表的屏蔽线或所穿金属管进行的接地，称为屏蔽接地。
（7）功率接地系统 ：电子设备中，为预防各类频率的滋扰电压通过交直流电源线侵入，影响低电平信号的工作而装有交直流滤波器，滤波器的接地称功率接地。
（8）尺度接地电阻规范要求见下表

九游老哥J9俱乐部官网 - J9俱乐部老哥互换社区

5 、 接地的作用分有�；そ拥亍⒐ぷ鹘拥亍⒎谰驳缃拥厝�
（1）电气设备的金属表壳，混凝土、电杆等，由于绝缘败坏有可能带电，为了预防这种情况危及人身安全，预防产生人体触电变乱，将电气设备的金属表壳与接地装置联接的方式�；そ拥�，当人体触及到表壳已带电的电气设备时，由于接地体的接触电阻远幼于人体电阻，绝大部门电流经接地体进入大地，只有很幼部门流过人体，不致对人的性命造成风险。
（2）为了保障电气设备在正常和变乱情况下靠得住的工作而进行的接地称为工作接地，如中性点直接接地和间接接地以及零线的沉复接地、防雷接地等都是工作接地。为了将雷电引入地下，将防雷设备（避雷针等）的接地端与大地相连，以解除雷电过电压对电气设备、人身财富的风险的接地，也称过电压�；そ拥�。
（3）预防静电危险影响而将易燃油、天然气贮藏罐和管路、电子设备等的接地称为防静电接地。
6、电气设备通过接地装置和大地之间的电阻称为接地电阻，它蕴含五个部门
（1）电气设备和接地线的接触电阻。
（2）接地线自身的电阻。
（3）接地体自身的电阻。
（4）接地体和大地的接触电阻。
（5）大地的电阻。
7 、分歧的电气设备对接地电阻有分歧的要求
（1）大接地短路电流系统R≤0.5欧 ；
（2）容量在100kVA以上的变压器或发电机R≤4欧 ；
（3）阀型避雷器R≤5欧 ；
（4）独立避雷针、幼接地电流系统、容量在100kVA及以下的变压器或发电机、凹凸压设备共用的接地均R≤10欧 ；
（5）低压线路金属杆、水泥杆及烟囱的接地R≤30欧 。
8 、 装设接地装置的要求
（1）接地线通常用40mm×4mm的镀锌扁钢。
（2）接地体用镀锌钢管或角钢。钢管直径为50mm，管壁厚不幼于3.5mm，长度2～3m。角钢以50mm×50mm×5mm为宜。
（3）接地体的顶端距地面0.5～0.8m，以避开冻土层，钢管或角钢的根数视接地体周围的泥土电阻率而定，通常不少于两根，每根的间距为3～5m
（4）接地体距构筑物的距离在1.5m以上，与独立的避雷针接地体的距离大于3m。
（5）接地线与接地体的联策应使用搭接焊。
