推荐产品 | 全自动220kV安全工用具及带电作业工用具成套测试设备 -- 九游老哥J9俱乐部
颁布功夫：2024-11-25 09:33:06人气：
一、 概述
随着电力事业的发展 ，我国已经建成了世界上规模最大的电力输配电系统。电力系统安全、不变运行成为电力系统的主题需要。
安全工用具及带电作业工用具是电力系统日常操作的安保工具 ，它的靠得住性和安全性直接关系到操作人员的性命安全。因而对于安全工用具及带电作业工用具的检测和治理成为电力系统亟待加强的工作内容。
为了进一步健全安全工用具检测试验机构内部资质评审造度 ，严格规范各级检测中心资质授权与认定工作 ，全面奉行达标授牌治理。国网公司激励企业内有前提的单元依附电科院、产业单元等平台 ，结合本单元物资质量检测中心、设备检测机构等 ，两全建设安全工用具检测中心 ，提升检测试验能力。国网公司总部造订检测中心内部资质评审规范和试验检测中心建设规范 ，明确检验中心资质评审和试验能力分级、典型建设尺度及配置等要求。各省公司级单元造订执行细则 ，明确本单元试验检测内部资质评审认定、复审、评价、摘牌等工作流程 ，推动本单元检验中心建设和资质认证工作。
依照要求各地市级单元必要建设C级安全工用具试验室 ，以满足电力公司地市级安全工用具预防性试验必要。依照Q/GDW 12154—2021《电力安全工用具试验检测中心规范》尺度 ，C级安全工用具试验中心必要具备220kV及以下电压等级安全工用具根基绝缘工用具、绝缘安全工用具、辅助绝缘安全工用具、个别防护设备、登高工用具的电气及机械试验。
Q/GDW12154—2021《电力安全工用具试验检测中心规范》尺度还对试验项目、试验尺度、试验环境、试验治理等多方面提出具体要求。
本试验室建设规划安身于Q/GDW 12154—2021《电力安全工用具试验检测中心规范》C级试验室尺度 ，同时两全带电作业工用具试验 ，结合地市级电力公司具体现实 ，对试验室试验项目、设备拔取、试验场地安插、试验环境节造、试验治理等多方面进行了具体设计 ，已达到尺度、实用、高效的成效。

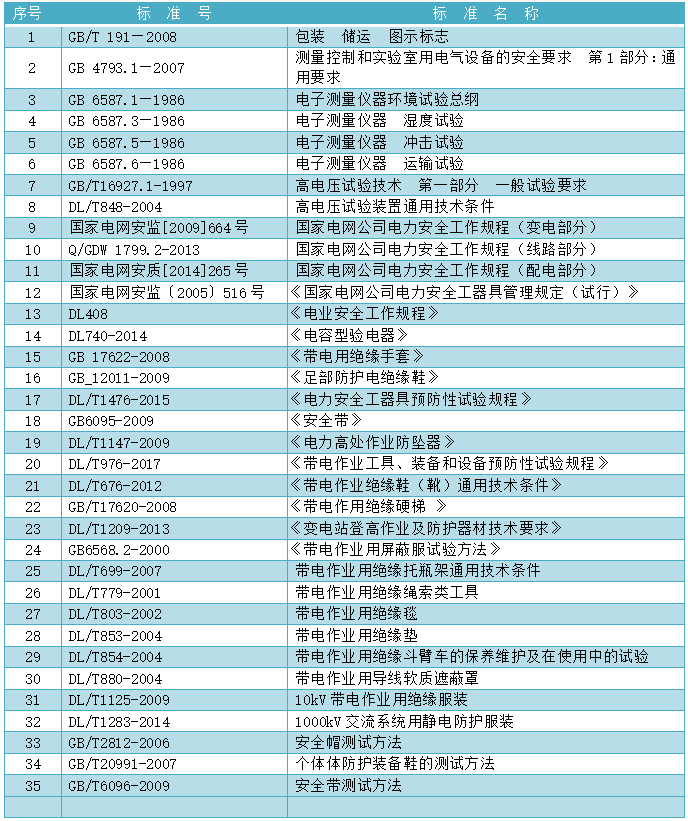

二、安全工用具试验凭据尺度

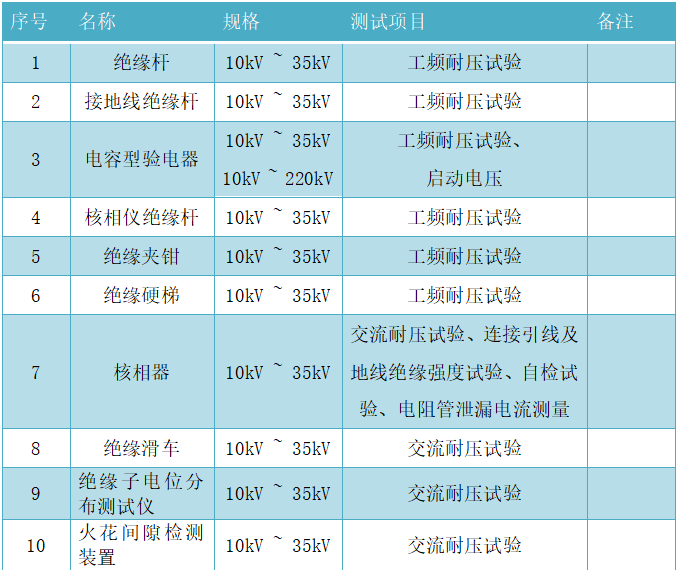

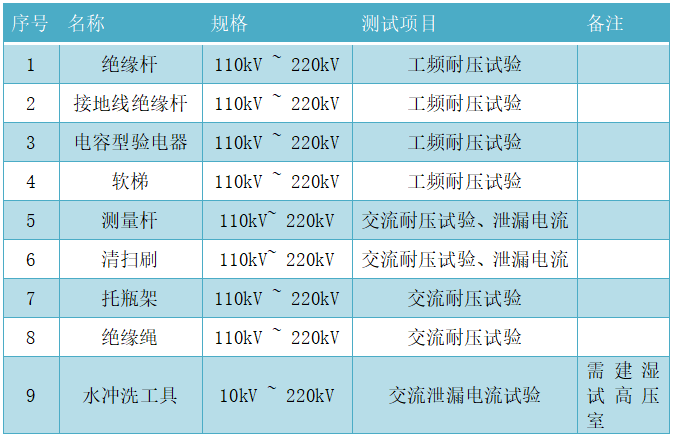

三、安全工用具试验室系统配置及测试项目
安全工用具测试重要有电气试验系统、力学试验系统、参数丈量系统及试品测试治理系统组成。
（一）电气试验系统
重要用于10kV-220kV及以下工具电气试验 ，蕴含工频耐压试验装置 ，丈量节造系统 ，试验平台 ，直流试验装置及其配套附件 ，具备自动节造职能。电气试验系统蕴含两部门：
（二）力学试验系统
有以下专使劲学试验机组成：

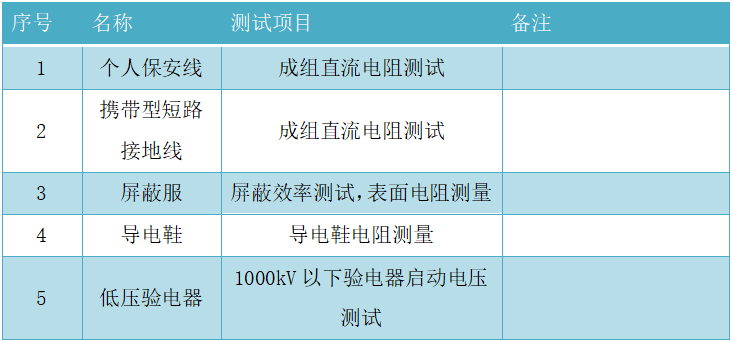

（三）电气参数丈量仪器
通过接地线导通电阻测试仪、屏蔽效能测试仪、导电鞋电阻测试仪等电气参数丈量仪器 ，测试幼我安全接地线电阻、屏蔽服效能、表表电阻等参数 ，保障电气机能达标。
四、电气试验系统设备参数
（一）HZYG-450kV圆形整段绝缘杆耐压测试平台
本圆形高压试验平台重要用于10kV~220kV绝缘杆等绝缘工具进行整体工频耐压试验 ，测试系统由主控试验台 ，无局放式试验变压器 ，分压器 ，金属�；さ缱璧壬股璞� ，和圆形起落高压试验平台组成。
绝缘杆耐压支架选取圆形结构 ，节俭空间 ，一次能够进行8只绝缘杆的测试。上部均压环能够高低电动移动调节试验长度。
3）托瓶架硬梯、蜈蚣梯耐压试验工装
为了达到最佳试验电压共同、提高工作效能 ，HZ多职能安全工用具成套测试平台分为两个工位 ，
工位1：120kV安全工用具试验工位。配置10kVA/120kV升压系统 ，用于绝缘杆、核相仪、绝缘绳等较高试验电压试品测试。
工位2：50kV安全及带电作业工用具试验工位。配置10kVA/50kV升压系统,用于绝缘靴、绝缘靴、绝缘手套、35kV以下验电器、绝缘服、斗臂车等设备的工频耐压及泄漏电流丈量。本工位试验电流能够达到200mA可用于斗臂车内斗泄漏电流丈量。
若是试验室较幼 ，斗臂车测试场地设置在院内一时场地 ，还能够配置一套10kVA/50kV移动升压系统 ，满足室表测试要求。
通过以上工位配置 ，各工位能够同时发展测试工作 ，大大提高了工作效能。同时通过分歧电压的配置 ，使绝缘手套耐压、验电器启动电压试验等测试项目 ，电压共同越发合理、测试精度及不变性更好。
我公司出产的成套安全工用具检测设备拥有多项专利 ，使测试越发方便、正确 ，并且确保了试验人员的人身安全。
重要技术参数
HZYD-B
HZYD-B型验电器启动电压测试支架试品更换状态
重要技术参数：
（2）、测试项目及参数

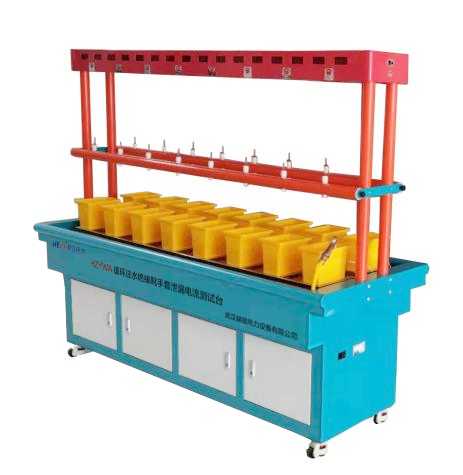

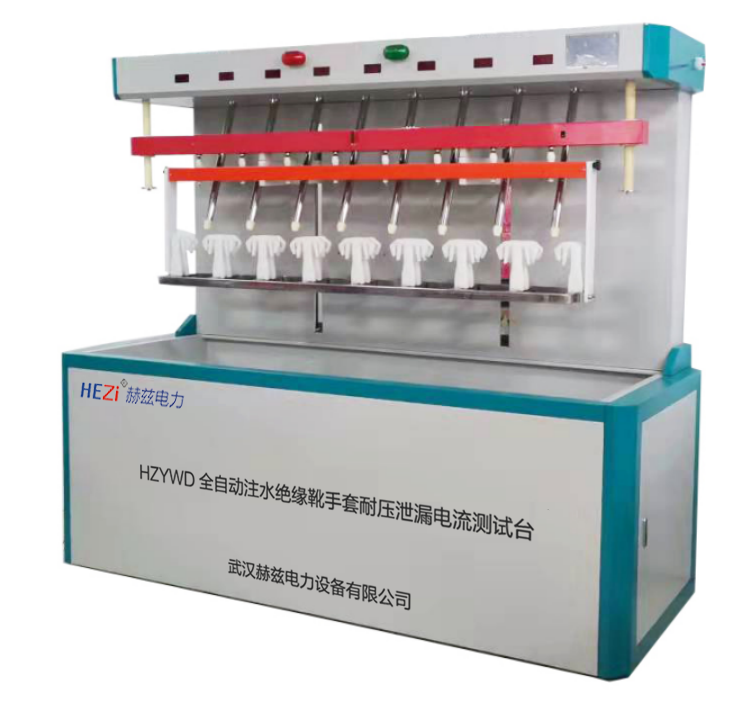

（3-2）HZYWA循环注水绝缘靴手套泄漏电流测试台
为了提高工作效能 ，还有一种16路循环注水绝缘靴手套耐压泄漏电流测试台可供选择 ，试品配置选取双面分列 ，充分利用空间进行试验 ，占地面积幼、工作效能高。
重要技术参数：

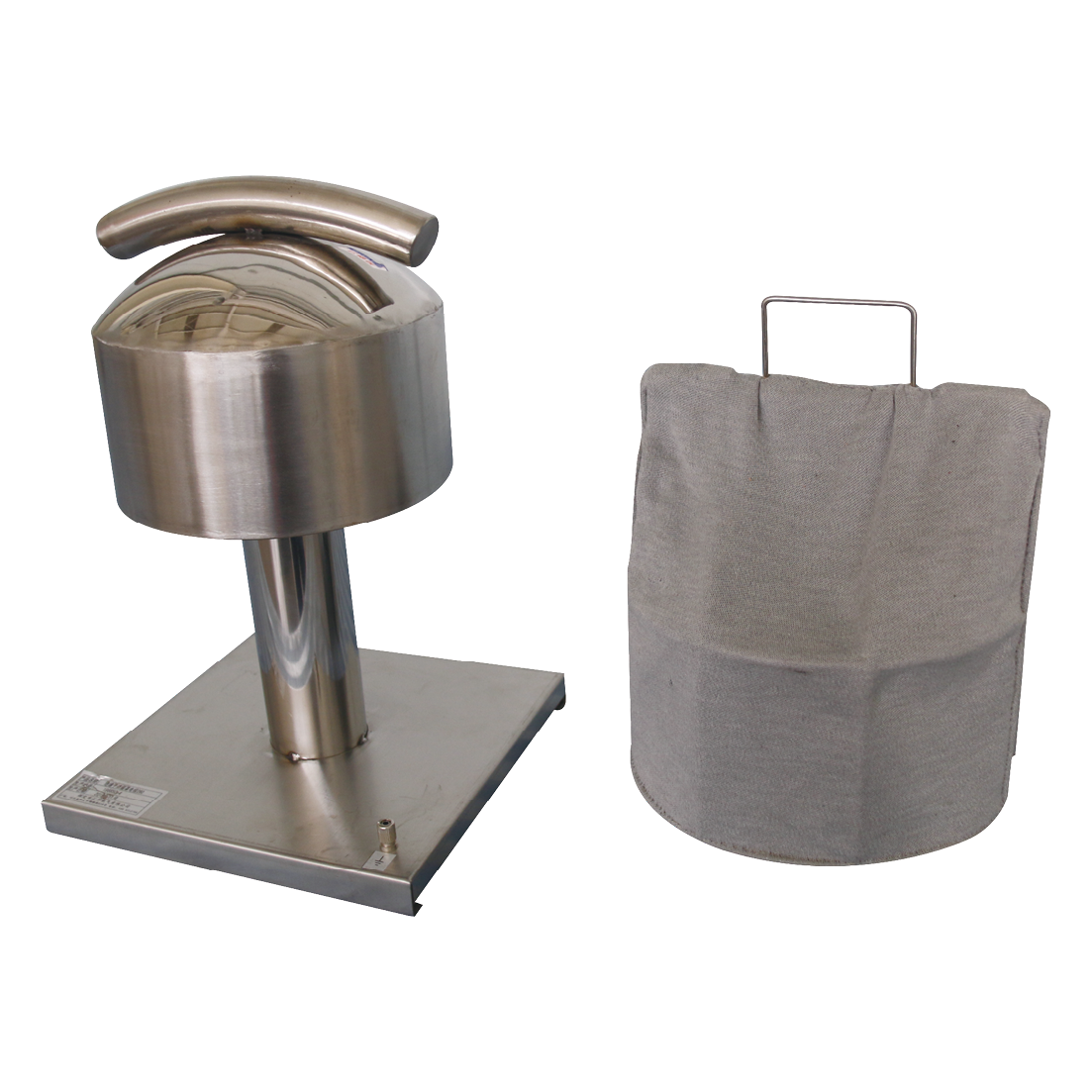

（三）HZKG-40 绝缘手套快干装置
手套急剧晾干装置整体选取304不锈钢造作 ，在湿润环境使用不会生锈� ＜本缌栏杉苎∪」姆绱蹈煞绞郊本绶绺墒痔� ，每只手套内部拥有一个出风口 ，通过大风量鼓风机向每只手套内部鼓风 ，实现急剧风干的成效。手套急剧晾干装置未选取加热方式烘干 ，预防了温度过高敌手套产生的中伤。
重要技术参数：
（四）HZYD-A� ？氐缍榈缙鞑馐灾Ъ�

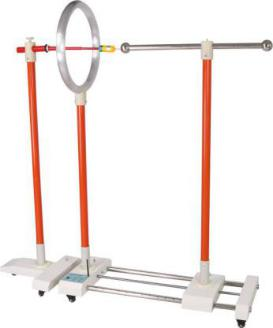

为了正确丈量验电器的启动电压 ，必须成立一个均匀电场。凭据电力行业尺度DL740《电容型验电器》设计开发了� ？氐缍榈缙鞑馐灾Ъ�。
职能特点：
重要技术参数

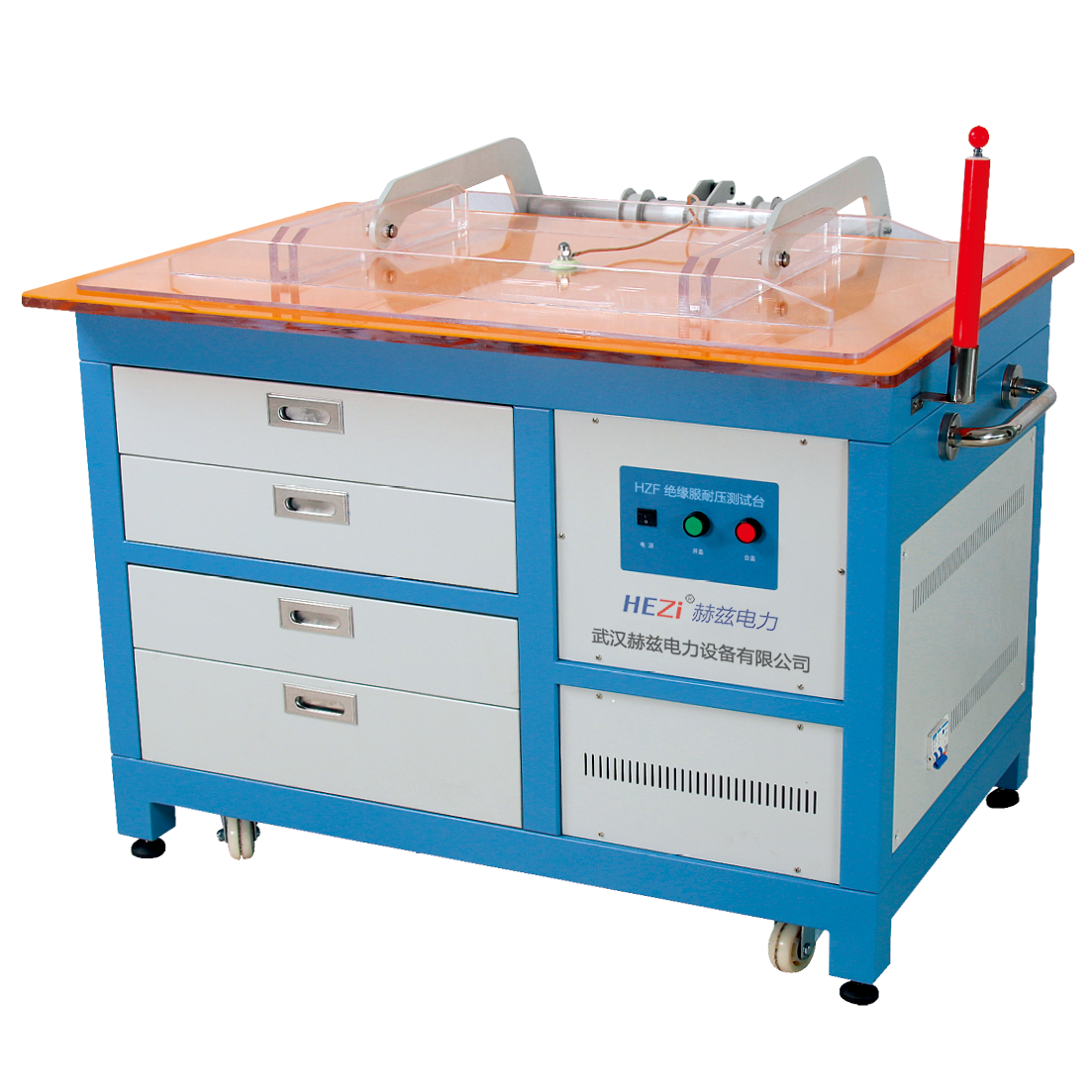

（五）HZF 绝缘服耐压测试台
带电检测和带电检建是电力系统近年来沉点奉行的发展方向 ，10~35kV系统带电作业选取绝缘隔避方式进行 ，所选取的安全防护用具重要有绝缘衣、绝缘裤、绝缘披肩、绝缘套袖等幼我穿戴绝缘防护用品以及绝缘毯、遮蔽罩等绝缘隔离用品。这些防护用品是否有效直接威胁到操作人员的性命安全保险 ，因而对安全防护用具的检测显得尤为沉要。我公司研发的绝缘服测试台能够自动实现绝缘服的检测 ，合用于电科院、电力系统带电作业班等单元使用。
重要职能特点：
重要技术参数
（六）HZYZ 系列遮蔽罩测试平台
带电作业遮蔽罩多种结构大局 ，耐压试验必要凭据遮蔽罩结组织作贴合度高的内表电极。传统方式选取金属铝进行加工造作 ，但由于铝制品只管进行了表表氧化处置 ，也会随着使用功夫的加长出现磨损。一旦磨损在使用过程中就会有铝粉及氧化铝脱落到遮蔽罩上 ，通过测试以来 ，遮蔽罩表表上会携带导电粉末使遮蔽罩绝缘机能降落 ，绝缘机能的降落将会直接威胁到带电作业人员的人身安全。
我公司研发的遮蔽罩电极选取SU304不锈钢结合优质导电布资料造成 ，解决了金属粉末脱落的问题 ，同时选取导电布直接与遮蔽罩接触 ，预防了金属直接与遮蔽罩接触可能造成的划伤败坏。
重要技术参数
2、各型遮蔽罩电极

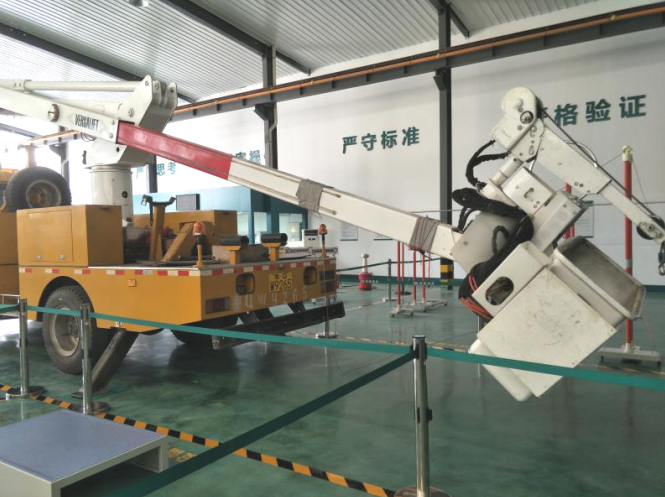

（7）HZ-DBC绝缘斗臂车试验系统
绝缘斗臂车在带电作业过程中是频仍使用的机械设备 ，带电作业人员乘坐在斗臂车绝缘斗内进行带电作业 ，斗臂车的绝缘机能对带电作业人员的安全拥有至关沉要的作用。DLT 976-2017 《带电作业工具、装置和设备预防性试验规程》对绝缘斗臂车的电气试验拥有严格划定 ，试验周期12个月 ，同时要进行绝缘上臂、绝缘下臂、绝缘表都、绝缘内衬、绝缘吊臂进行工频耐压试验。试验过程中应无闪络、无击穿、无显著发热。绝缘上臂还要求泄漏电流不大于400微安。

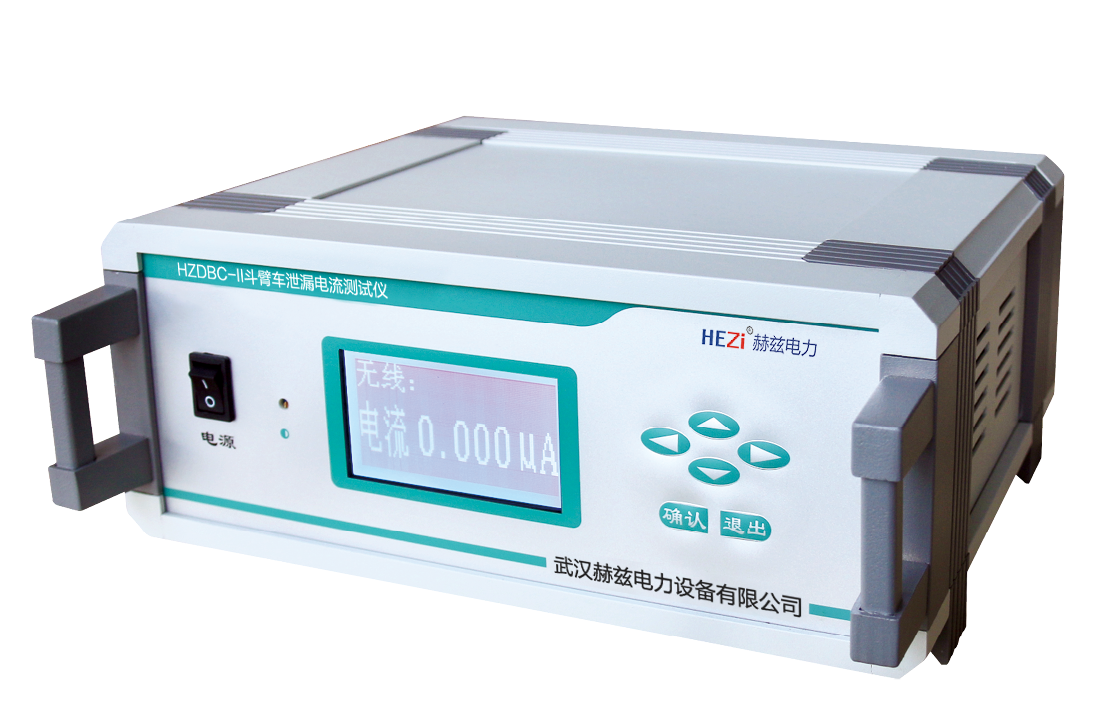

HZDBC绝缘斗臂车试验系统由斗臂车测试水槽、高压电极、绝缘臂电极、无线微安表等设备组成。
五、力学试验系统配置及技术参数

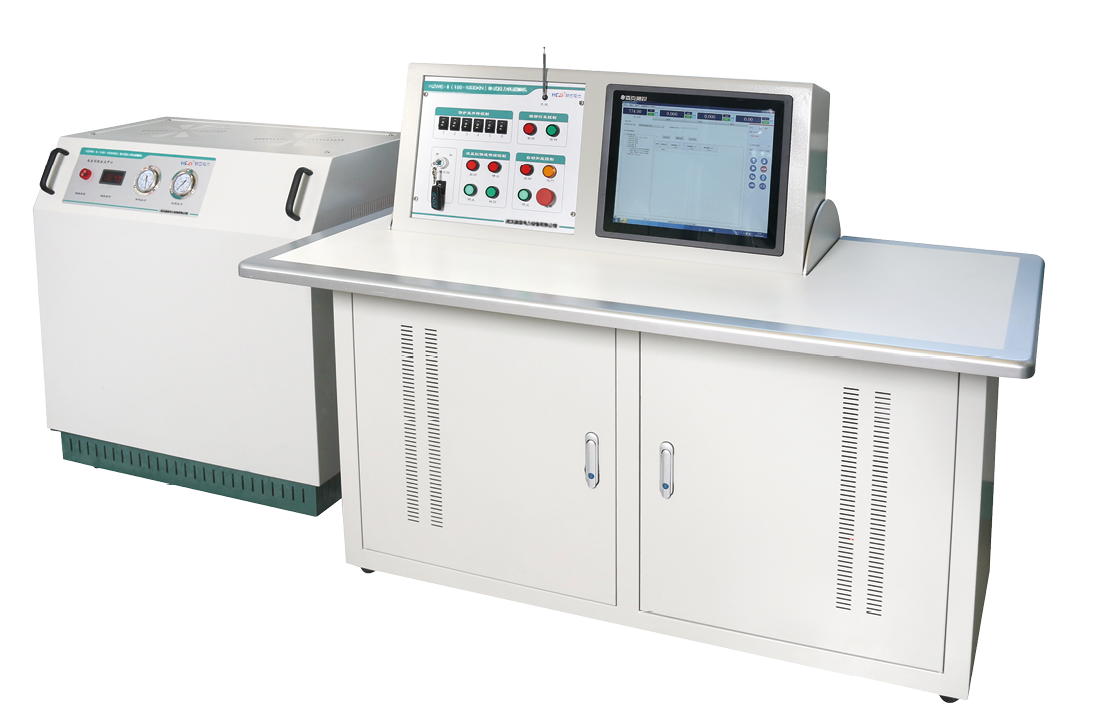

（一）HZWC-II（100-1000KN）卧式拉力机试验机
用处和特点：
重要技术参数：

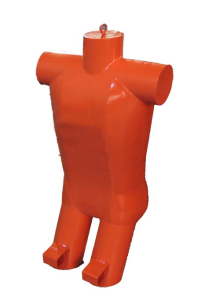

（三）HZMR-30尺度模拟人
用处和特点：
重要技术参数：

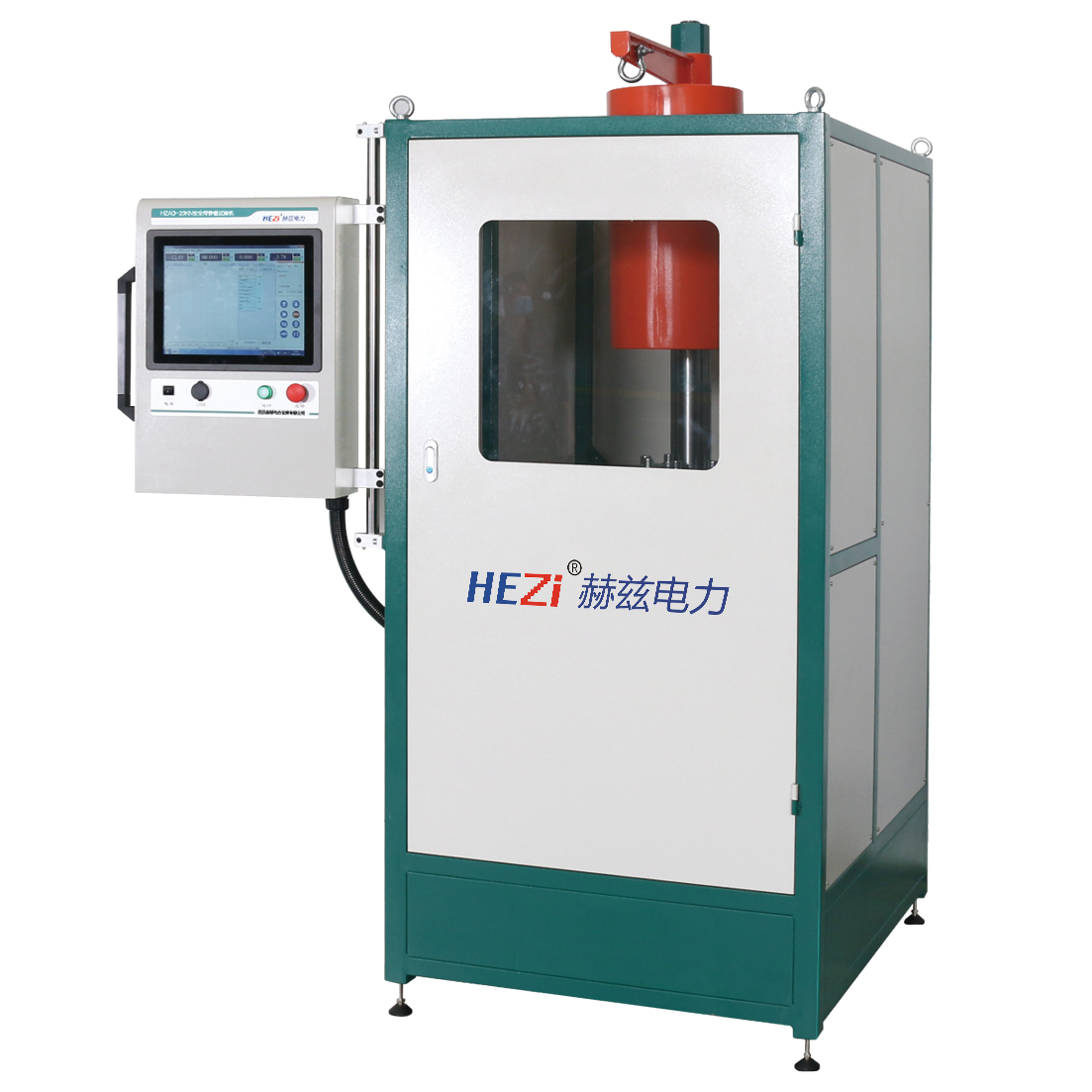

（四）HZAM-200安全帽冲击试验机
用处和特点：
重要技术参数：

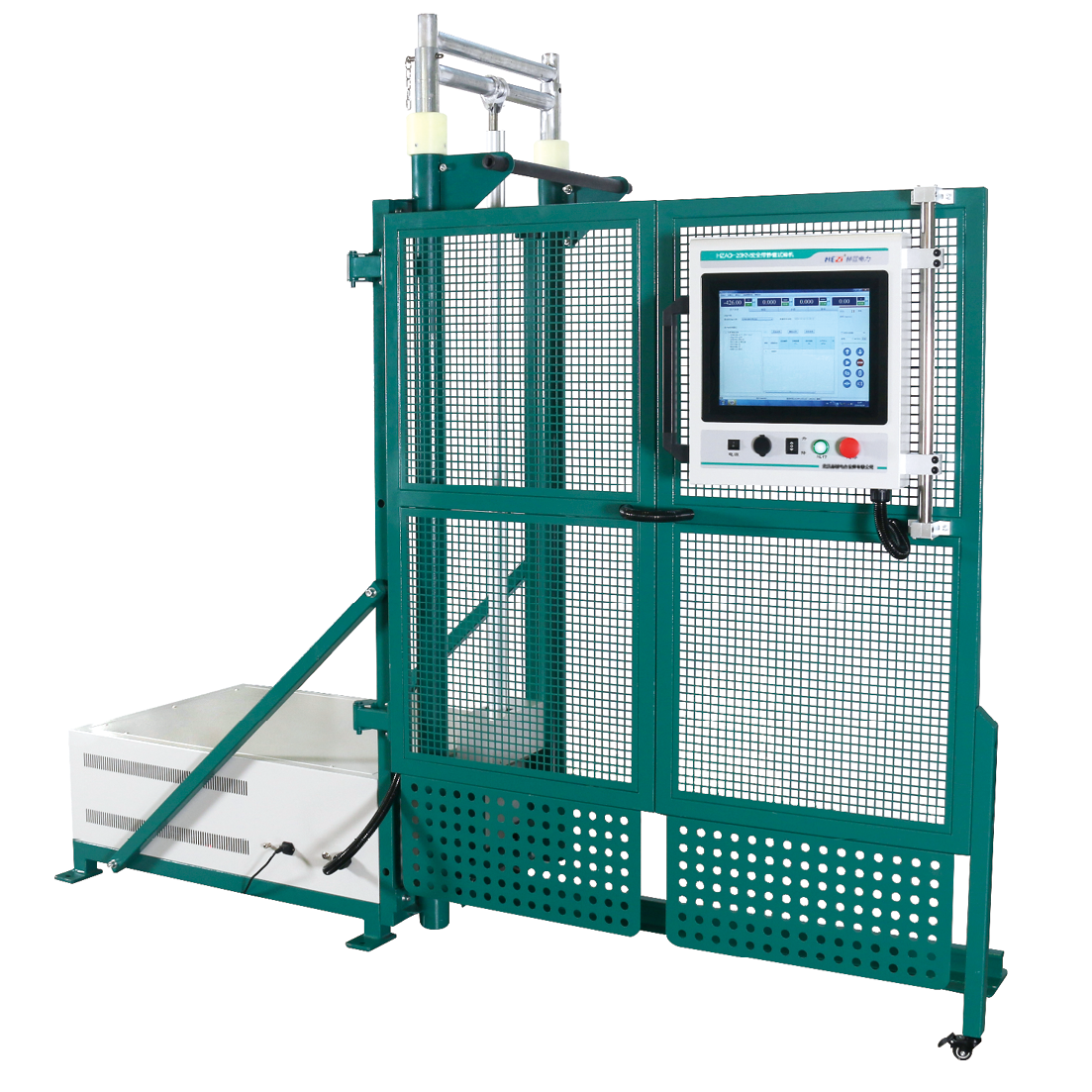

（五）HZTJ-5000梯具静载试验机
用处和特点：
重要技术参数：
（六）HZJD-5000脚扣登高板静载试验机
用处和特点：
重要技术参数：

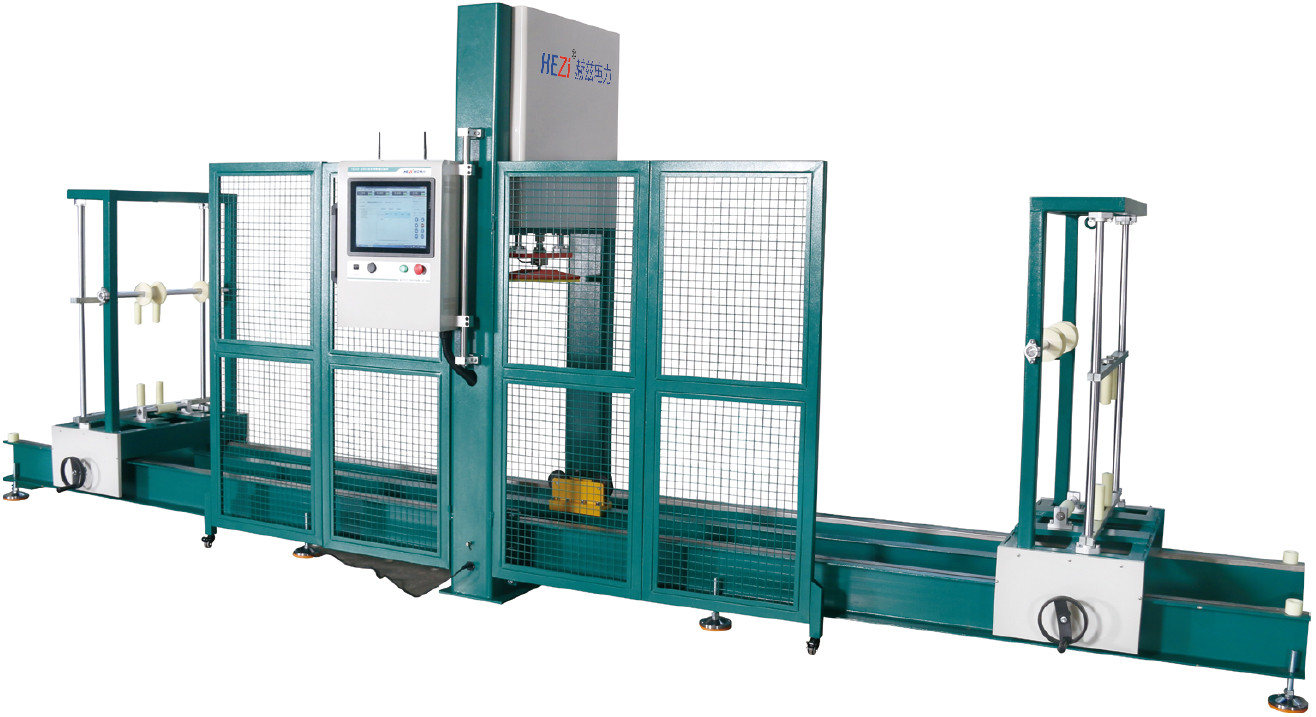

（七）HZKW绝缘杆抗弯动静负荷试验机
用处和特点：
重要技术参数

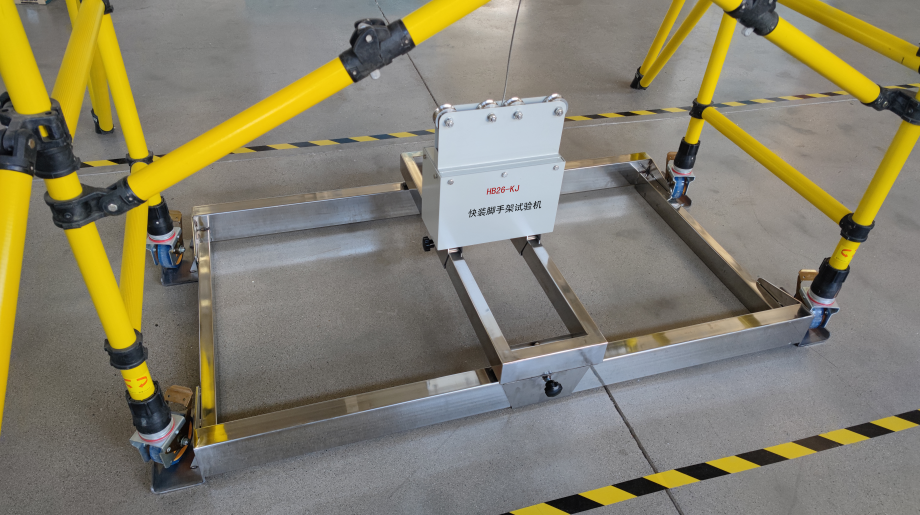

（八）HZKJ-26快装脚手架试验机
用处和特点：
重要技术参数：

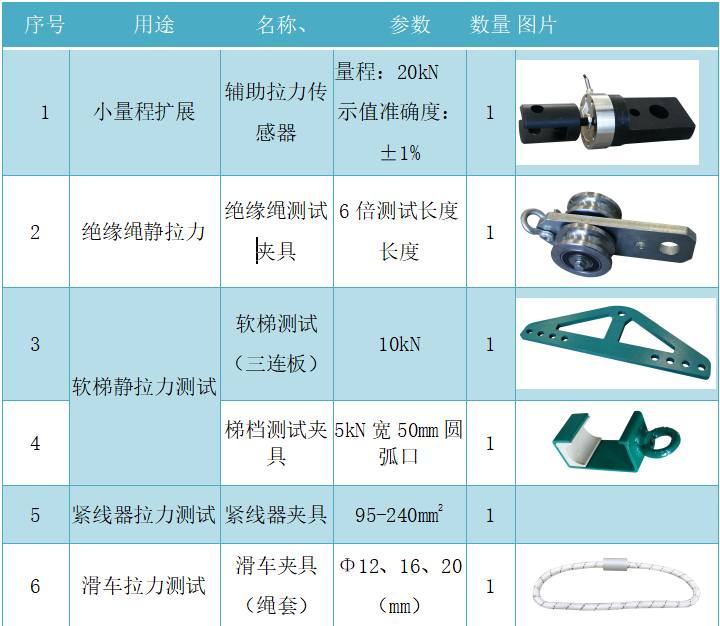

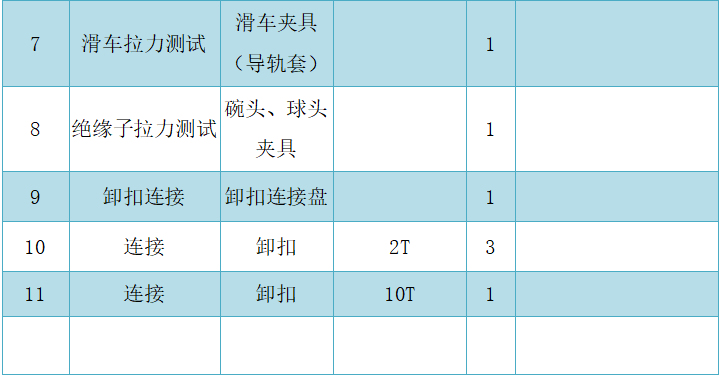

附件：

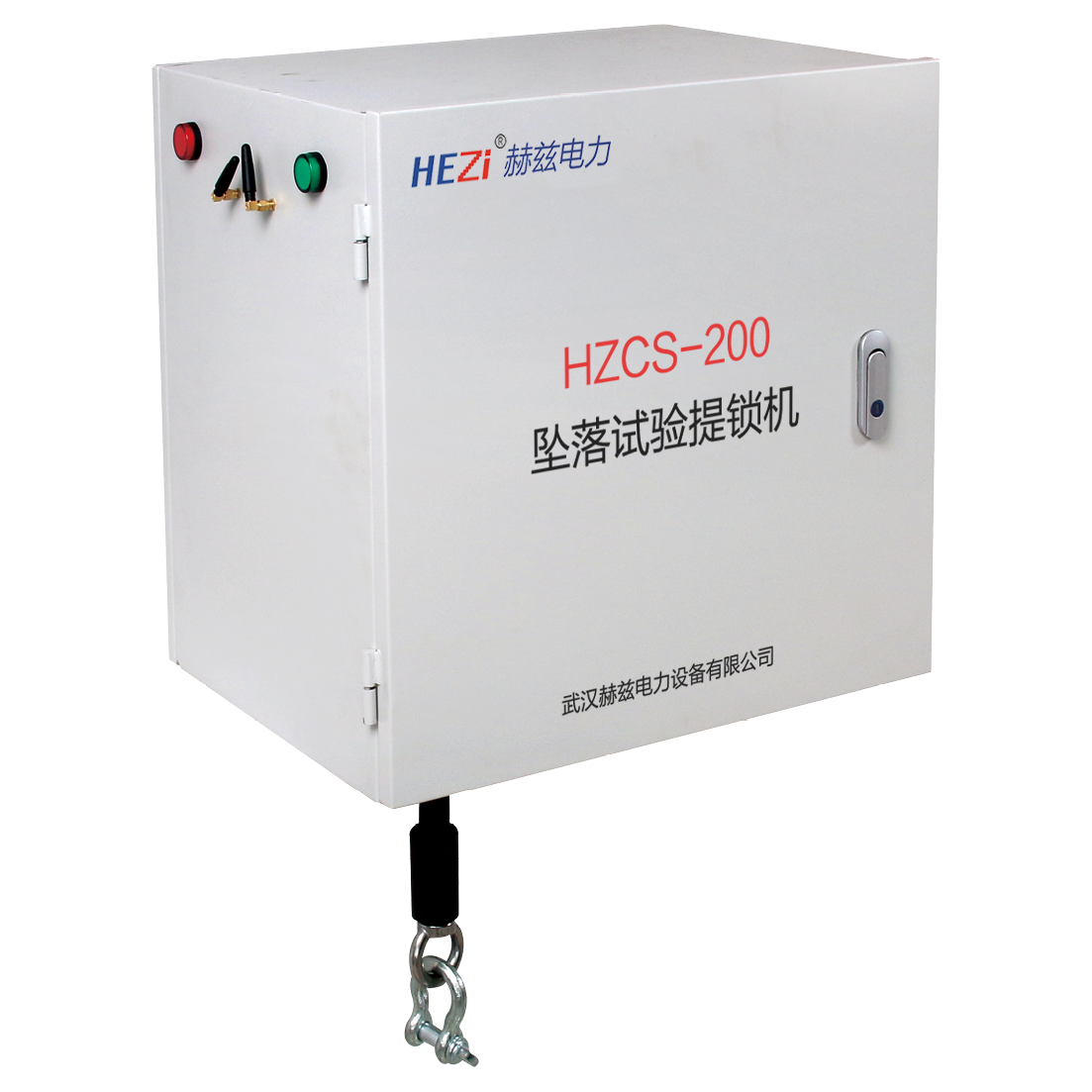

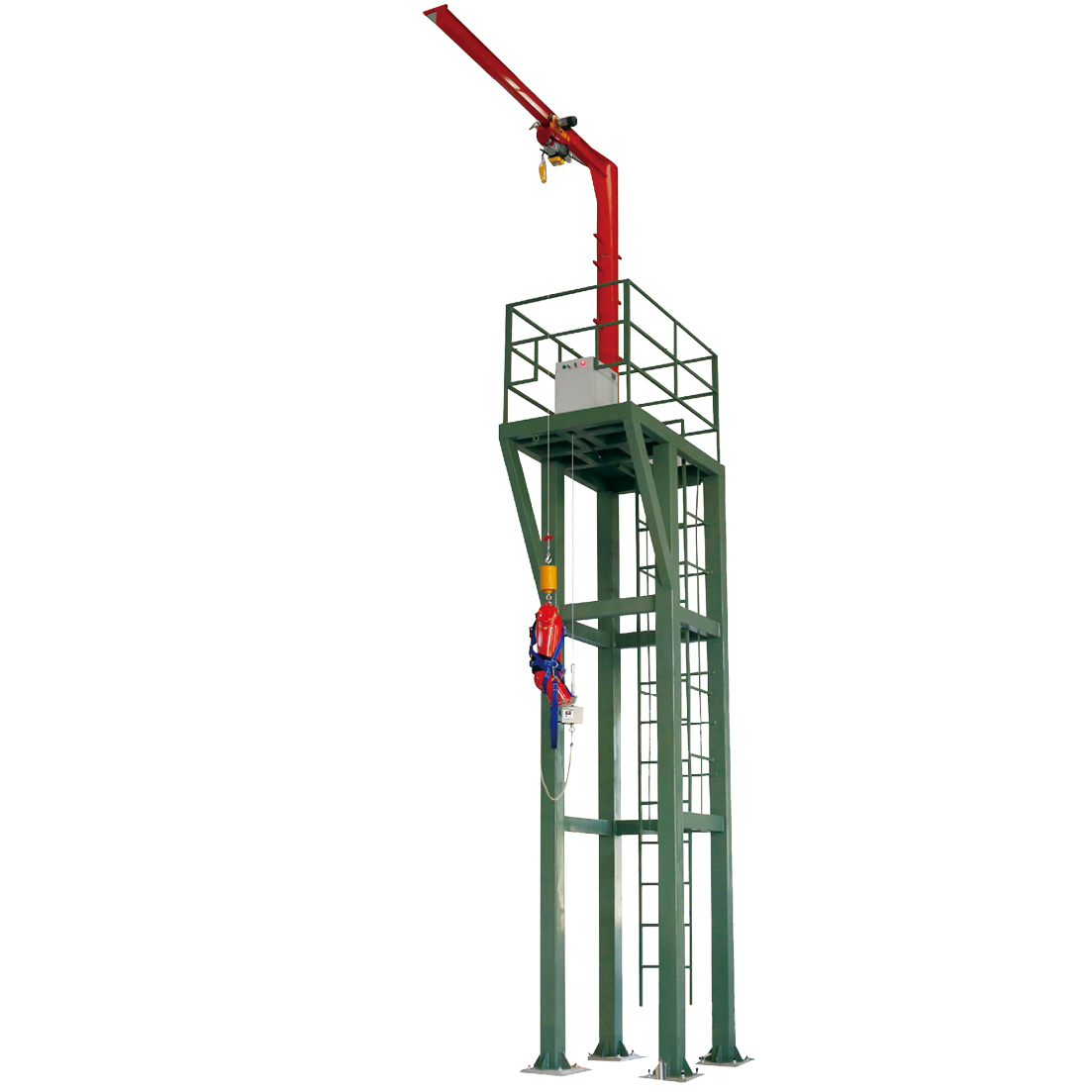

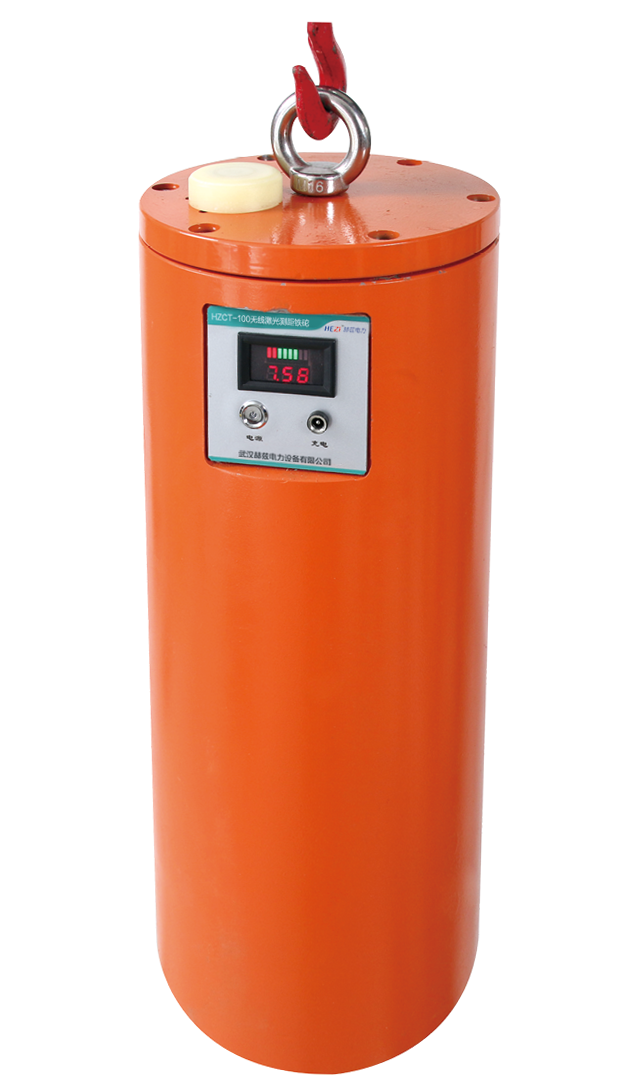

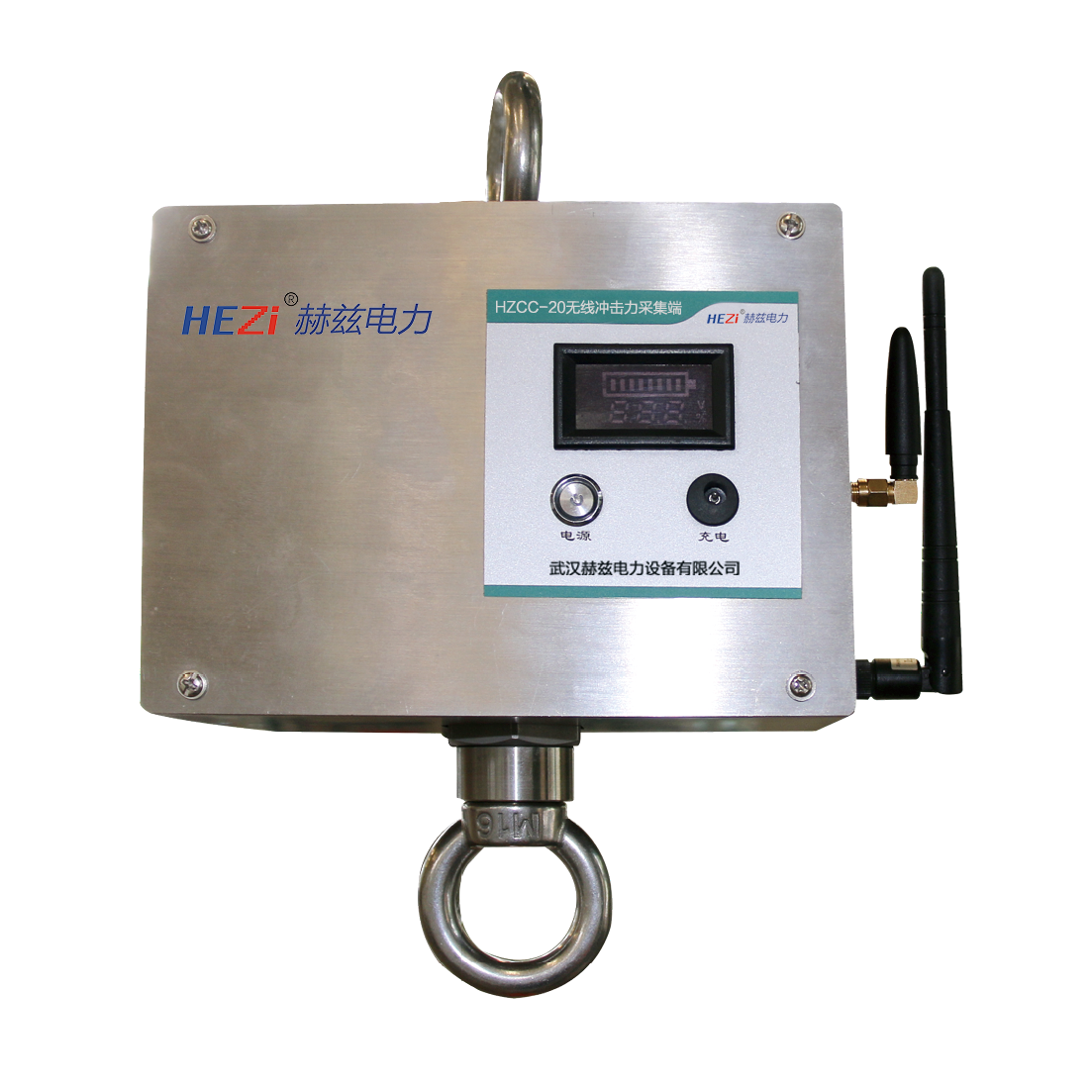

（九）HZC高空坠落冲击试验装置
六、电气参数丈量

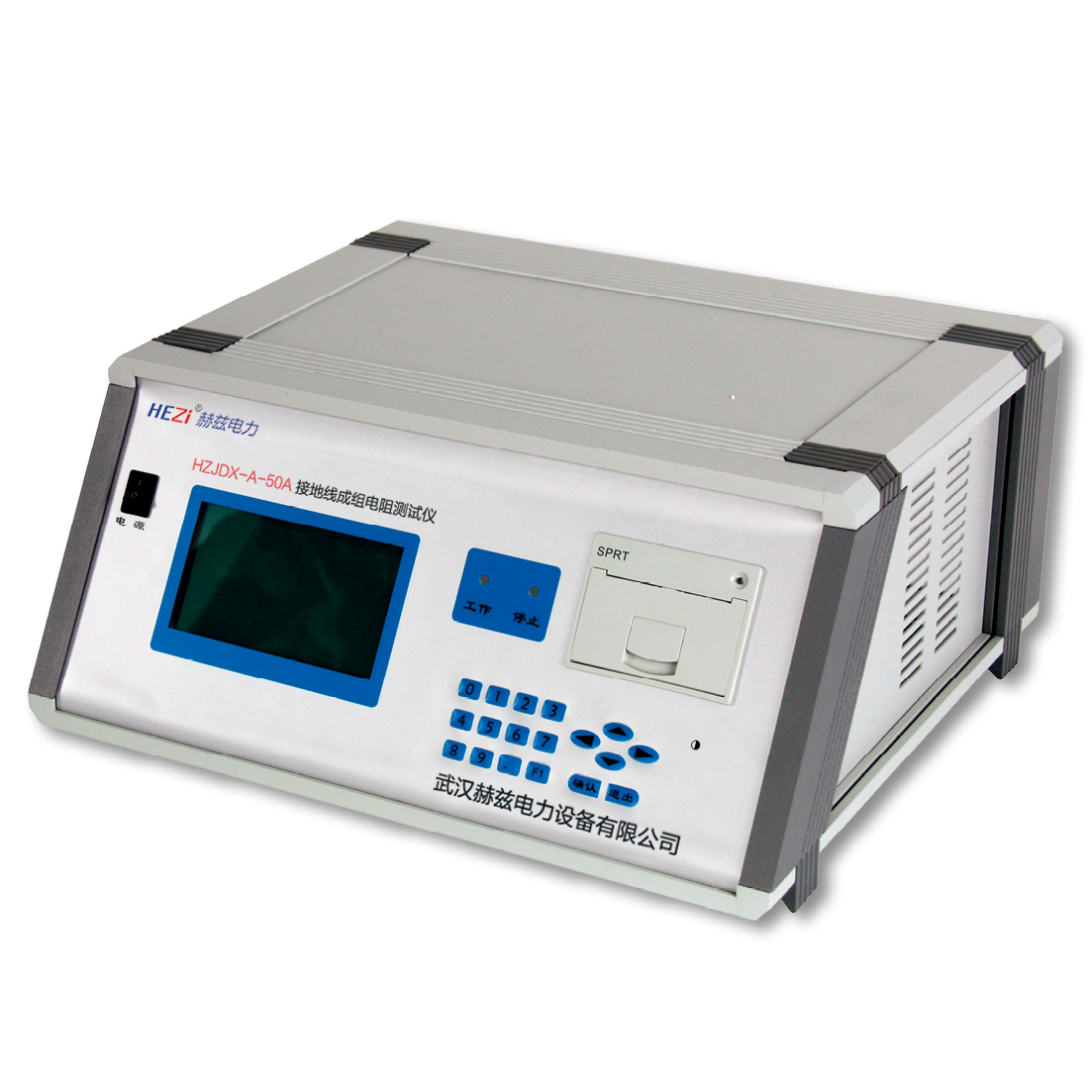

（一）HZJDX-A-50A 接地线成组电阻测试仪
职能特点
技术参数

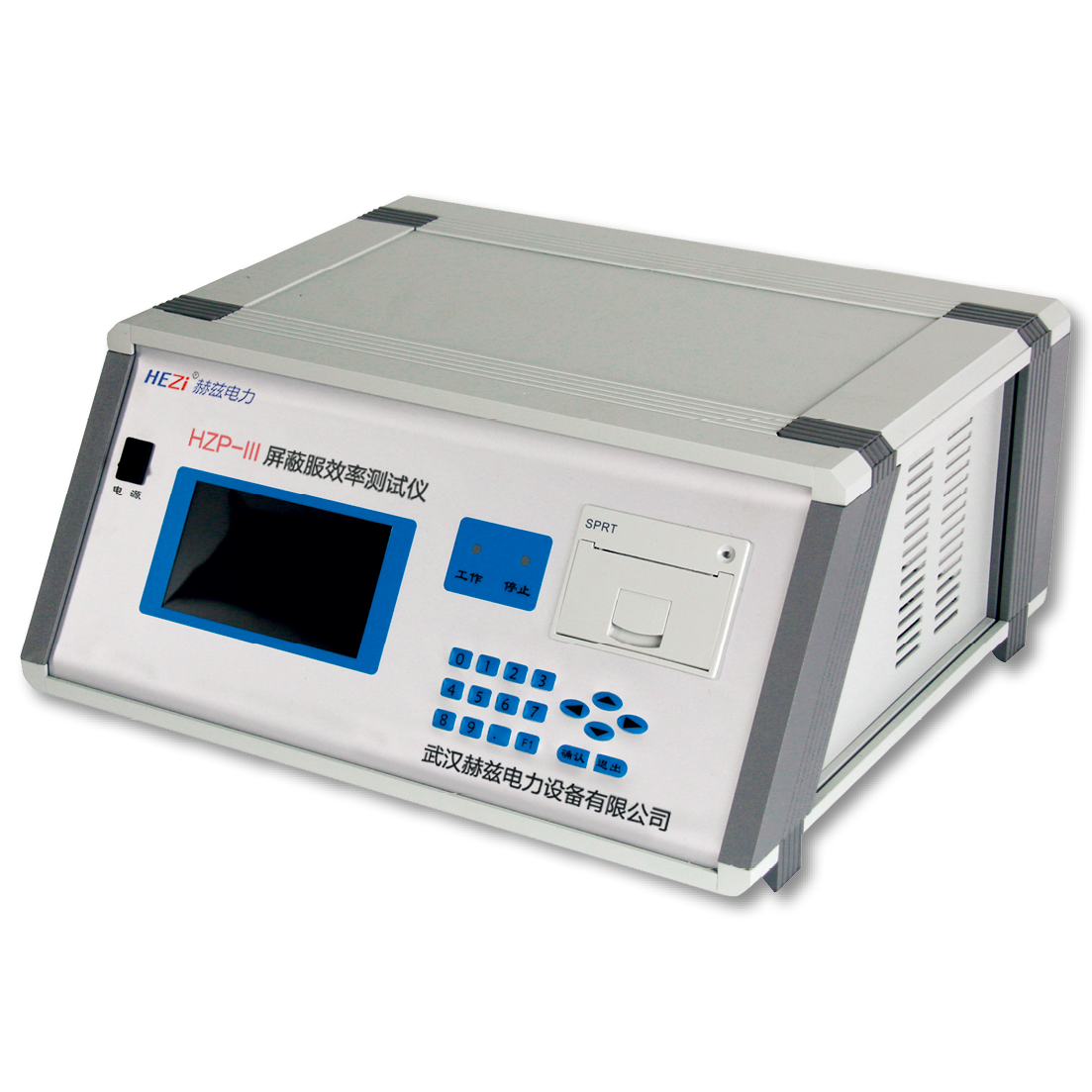

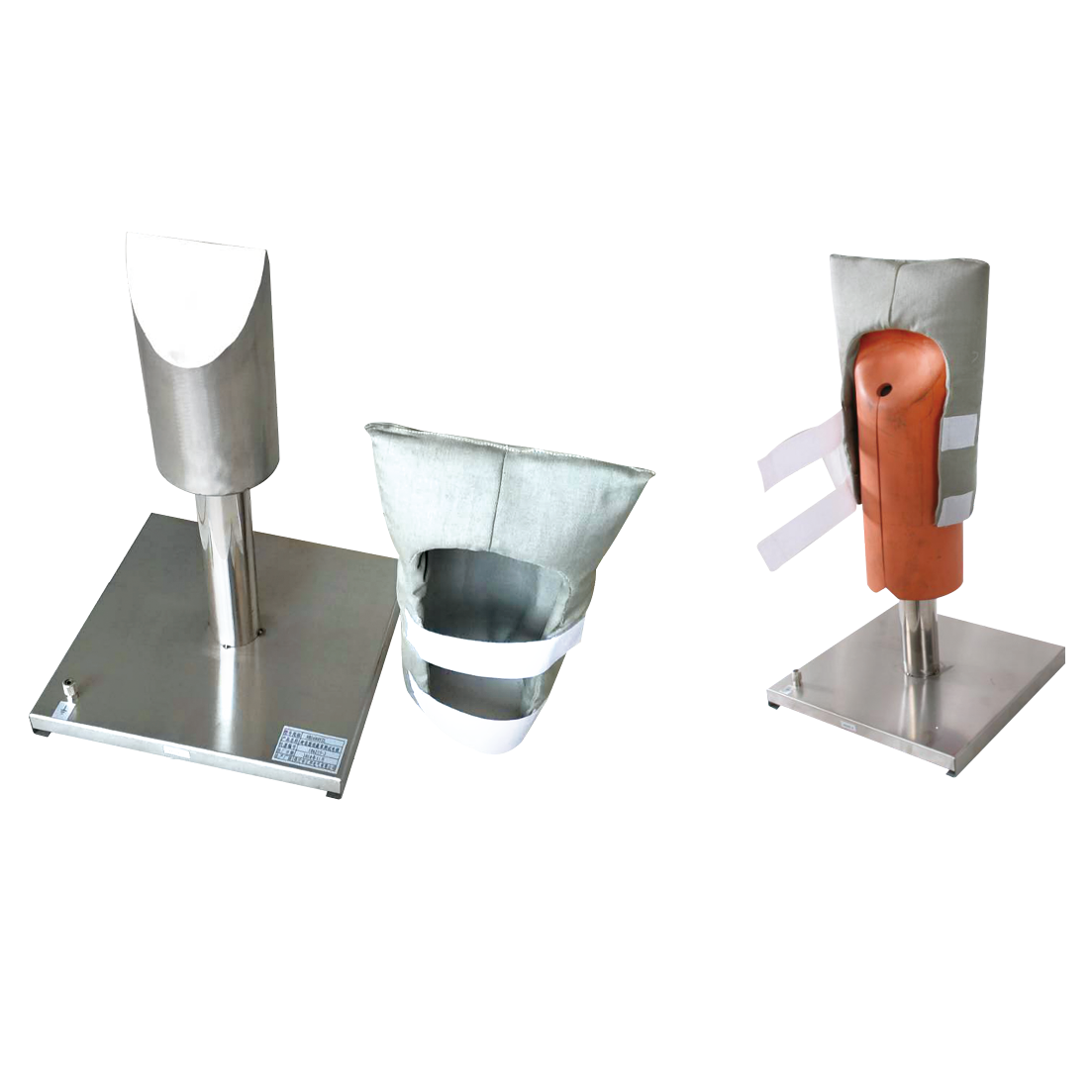

（二）HZP-III屏蔽服效能测试仪
职能及特点
技术参数

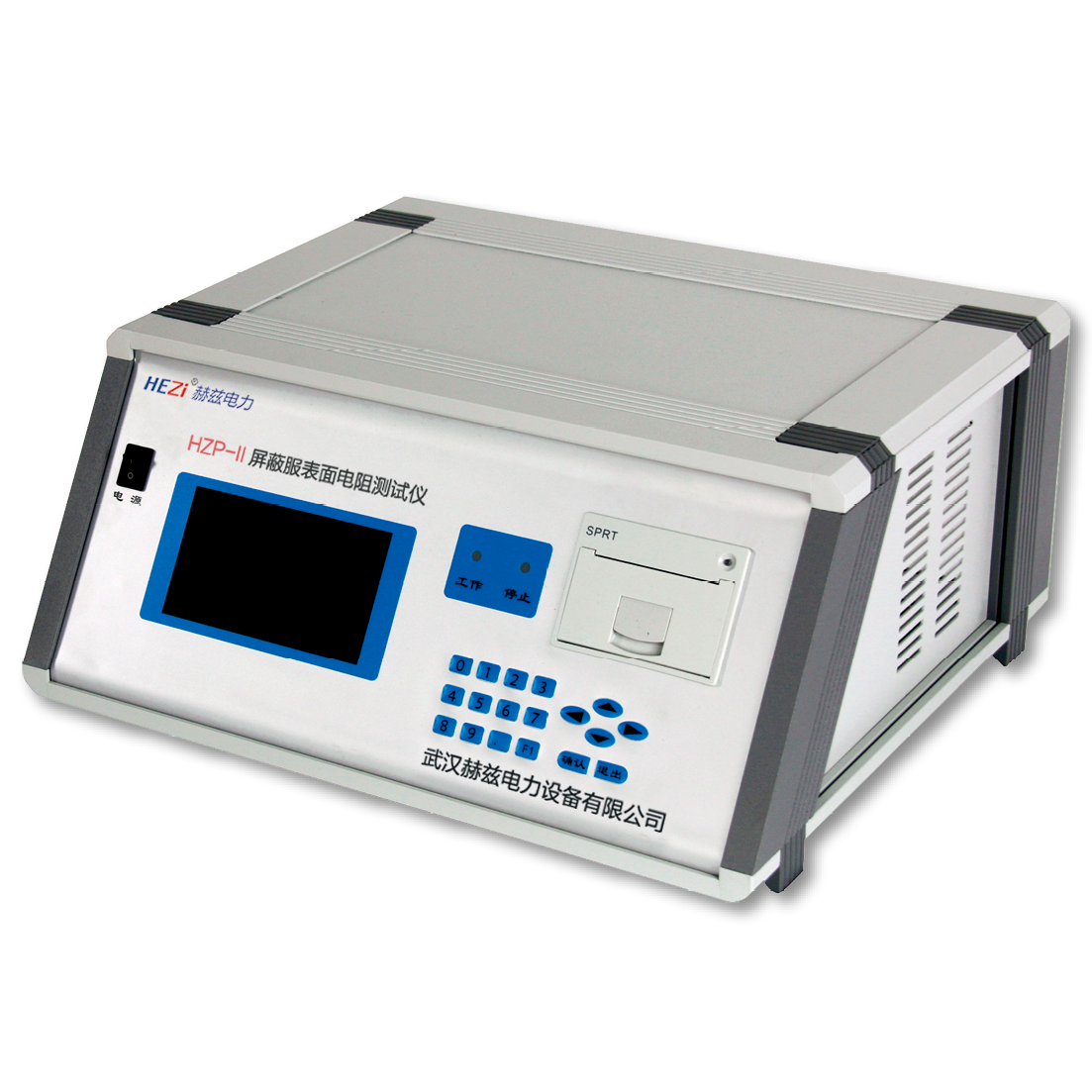

（三）HZP-II屏蔽服表表电阻测试仪
职能特点

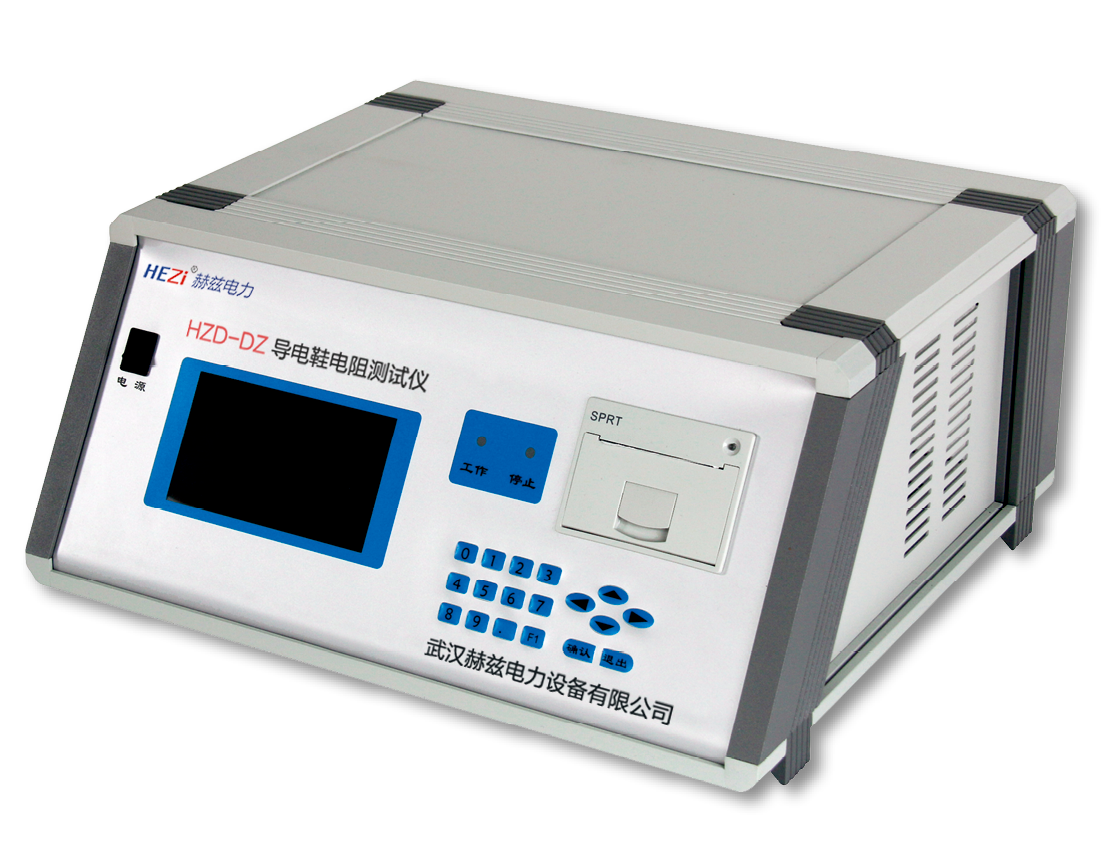

（四）HZD-DZ导电鞋电阻测试仪
职能特点：

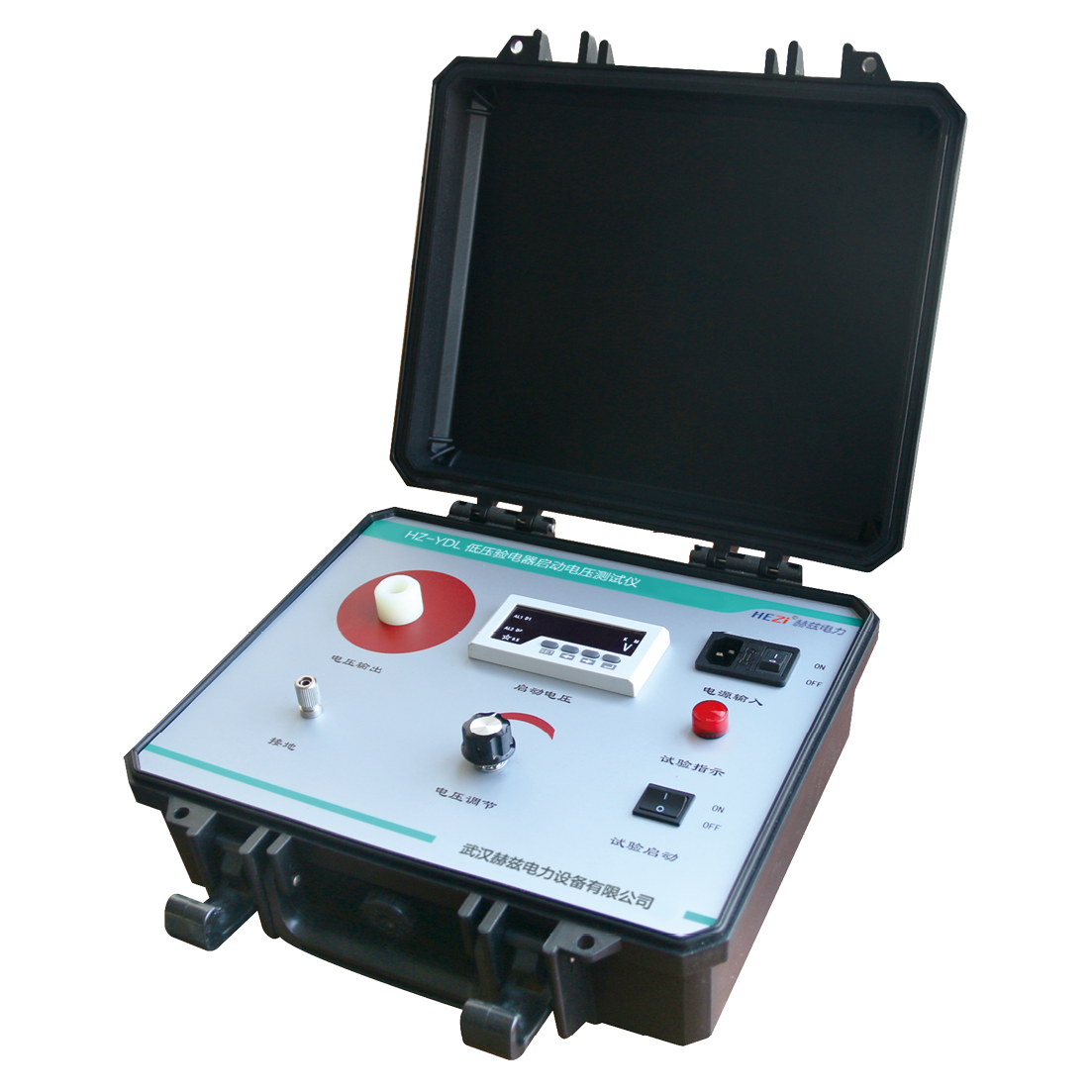

（五）HZ-YDL低压验电器启动电压测试仪
验电器的启动电压合格领域在额定电压的10%-45%之间 ，低压验电器选取直接上电测试法进行丈量。单独搭设试验环境较为繁琐且有安全隐患 ，本设备将试验所需的电压调节、电压监测、电压输出职能集成于一体 ，能够方便、正确的对验电器启动电压进行测试。
七、库房环境监控系统
1、概述
安全工用具及带电作业工用具试验室所受理的试品 ，在试验室存放过程中应妥善生活 ，保留前提应满足DL/T974_2005《带电作业工具库房》工用具保留环境温湿度要求 ，预防试品在检测过程中出现败坏或机能降低。
2、工用具库房技术参数要求
试验室工用具应设置待检库、已检合格库及不合格品库。待检库、已检合格库凭据试品种类 ，通常硬质工用具保留温度领域5℃~40℃内 ，带电作业绝缘遮蔽用具绝缘防护用具保留温度领域10℃~21℃之间� ？夥磕谑抛Σ淮笥�60%。同时必要对库房温湿度参数进行纪录并必要优良透风。不合格品库无参数要求 ，但必要严格隔离 ，同时应对不合格品进行粉碎处置。
3、工用具库房设备配置
库房为满足库房环境要求 ，必要成立封关保温安全工用具及带电作业工用具库房 ，库房装置专用环境监控系统 ，蕴含空调、加热器、除湿机、排电扇、温湿度传感器、烟雾超温传感器及环境监控装置。
4、设备参数
八、环境检测系统
安全工用具检测对于环境参数拥有严格的要求。检测过程中必要如实纪录试验环境的温度、湿度、气压等参数。由于安全工用具尝试室检测项目多、面积大 ，分为分歧试验室及试验区 ，思考到各检测区域参数的差距 ，要求各个工位都拥有温湿度测试单元进行温湿度丈量。通常情况下选取人为纪录温湿度 ，填写到试验汇报中。这种方式会为检测增长较多的工作量降低了工作效能。
随着安全工用具云平台治理系统的利用、环境监测必要达到自动化无纸化办公的要求 ，我公司研发了物联环境监测系统 ，能够将环境测试终端安插在试验室中各检测工位。通过互联网把所有测试单元的数据实时采集到数据中心 ，而后在检测的过程中 ，各部位检测设备随时读取该地位检测单元的数据,即可得到环境的实时丈量参数。选取本规划 ，不仅能够削减测试人员的工作量 ，同时还能够预防环境参数纪录报答产生的差错。

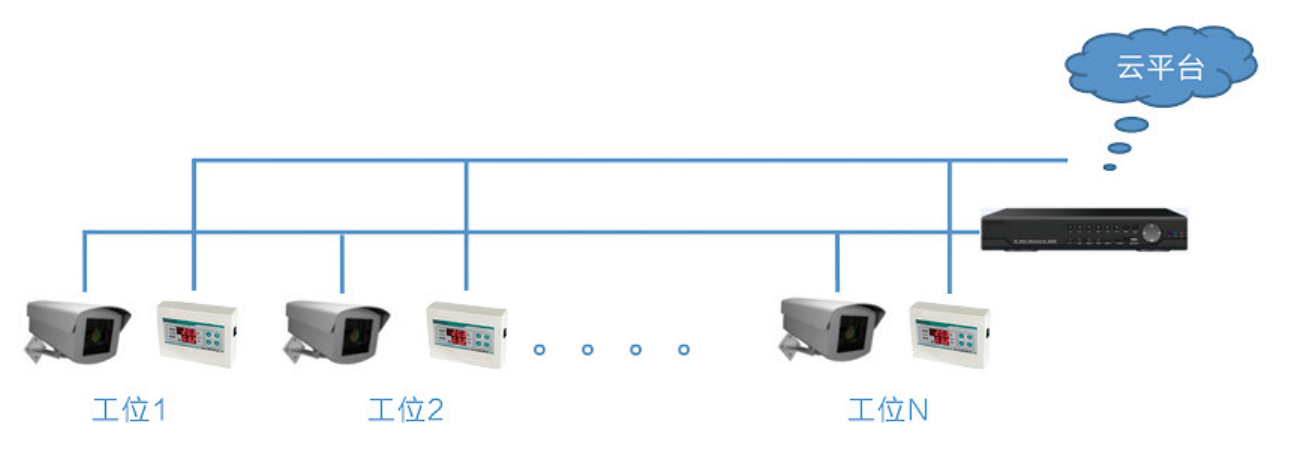

物联环境检测系统由云平台系统检测软件、系统录像机及散布式摄像头、HZ6303物联环境监测端组成。摄像头及HZ6303物联环境监测端采集各工位图像视频信息及环境参数 ，纪录在云平台上 ，供系统试验工位读取 ，同时留档保留。
2、系统录像机
3、数字摄像机
重要技术参数:
4、监控显示器
九、云平台试验治理系统
（一）系统简介

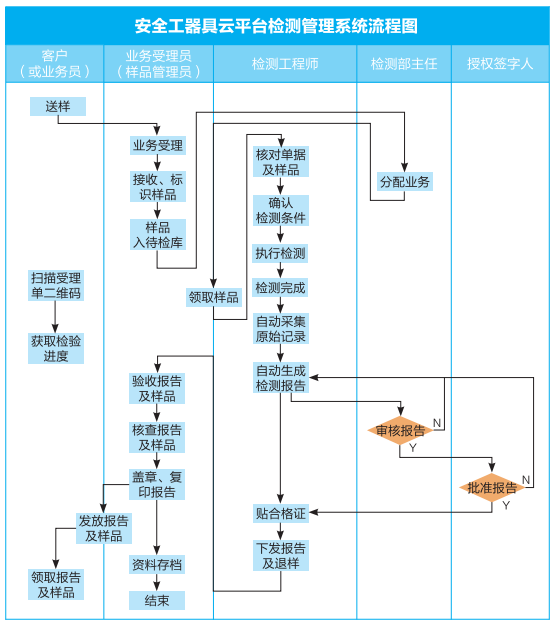

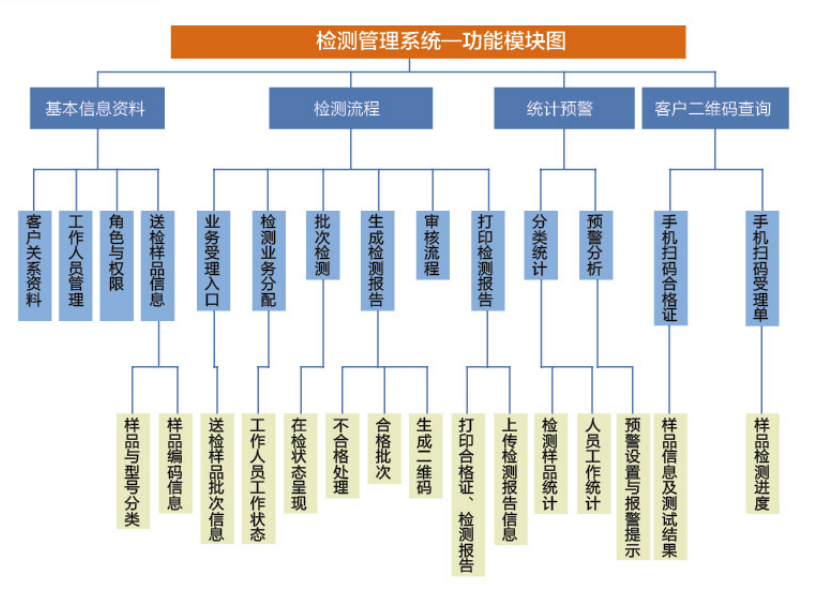

HZCTMS云平台试验治理系统（以下简称系统）针对安全工用具检测机构的整套检测流程而设计 ，是实现检测机构人（人员）、机（仪器）、料（样品、资料）、法（步骤、质量）、环（环境、通讯）全面资源治理的推算机利用系统 ，通过云平台数据及流程治理软件利用形成一套齐全的检验综合治理和检验质量监控系统 ，满足日常治理及监控要求 ，保障检测了局的正确靠得住。它能全面优化检验治理 ，显著提高检测机构的数据靠得住性和工作效能 ，提高质量节造水平。
（二）利用成效
（四）数据库自动备份
数据库可设置按规按功夫自动备份 ，并且保障在服务器操作系统崩溃的情况下 ，建复后数据库仍能正常使用并不存在数据迷失、数据被粉碎等情况。
（五）配套设备
技术参数：
重要技术参数
十、中控室

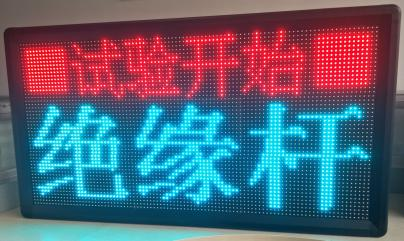

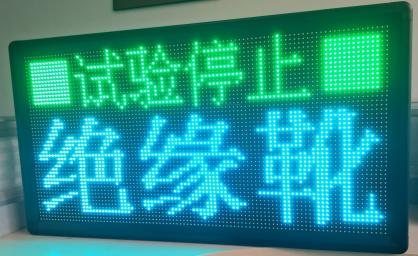

中控室配置4工位中控台及大屏幕LED显示器 ，与试验室云平台治理系吐洮接 ，凭据要求实时显示试验室全方位数据及参数 ，通过设定能够进行分歧选择 ，展示试验室各方面数据。
十一、安全保险措施
（二）设备安全
（三）信息安全
十二、用户需提供的试验室装置前提
2、环境前提
温度：5～35℃
湿度：≤80%
大气压力：（0.84～1.09尺度大气压）
使用环境：户内
无导电尘埃。
无侵蚀金属和绝缘的气体存在。
3、搬运前提
分歧电压等级高压试验室要求有所分歧 ，220kV试验系统能够提供搬运不幼于尺寸3m(宽)×3m（高）、沉量1吨的路路前提；其他要求不幼于1.2m(宽)×2.2m（高）、沉量0.5吨的搬运前提。
4、防盗安全前提
试验室要求封关 ，不容无关人员轻易出入。
5、供电、接地及通讯网络前提
6、给排水前提
对于50kV工频试验工位 ，试验室要求有自来水供水管 ，水管不宜靠近电源。有排水管路及接入口。宜设置洗手池。
7、消防前提
试验室要求设置烟雾超温报警系统并且建设灭火设施或足够的灭火器材。
8、装置调试共同
设备装置安插图需双方钻研确定 ，用户需在系统装置调试期间、铺排专人参与并共同装置调试工作。
十三、 试验室人员配置及培训
安全工用具及带电作业工用具检测试验室实现工用具检测工作 ，必要建设治理人员、技术人员、试验人员以及物流人员相互共同能力顺利实现检测工作。
(一）人员配置
（二）技术培训
本试验大厅涉及多种安全工用具及带电作业工用具检测试品 ，试验项目同时涉及电学、力学等多学科技术。因而培训内容较多。但是成套试验设备为智能化、一体化试验设备 ，设备自身具备了检测自动化、数据上传自动化等多项智能职能 ，因而把握起来就会较为容易。
培训打算如下：
随着电力事业的发展 ，我国已经建成了世界上规模最大的电力输配电系统。电力系统安全、不变运行成为电力系统的主题需要。
安全工用具及带电作业工用具是电力系统日常操作的安保工具 ，它的靠得住性和安全性直接关系到操作人员的性命安全。因而对于安全工用具及带电作业工用具的检测和治理成为电力系统亟待加强的工作内容。
为了进一步健全安全工用具检测试验机构内部资质评审造度 ，严格规范各级检测中心资质授权与认定工作 ，全面奉行达标授牌治理。国网公司激励企业内有前提的单元依附电科院、产业单元等平台 ，结合本单元物资质量检测中心、设备检测机构等 ，两全建设安全工用具检测中心 ，提升检测试验能力。国网公司总部造订检测中心内部资质评审规范和试验检测中心建设规范 ，明确检验中心资质评审和试验能力分级、典型建设尺度及配置等要求。各省公司级单元造订执行细则 ，明确本单元试验检测内部资质评审认定、复审、评价、摘牌等工作流程 ，推动本单元检验中心建设和资质认证工作。
依照要求各地市级单元必要建设C级安全工用具试验室 ，以满足电力公司地市级安全工用具预防性试验必要。依照Q/GDW 12154—2021《电力安全工用具试验检测中心规范》尺度 ，C级安全工用具试验中心必要具备220kV及以下电压等级安全工用具根基绝缘工用具、绝缘安全工用具、辅助绝缘安全工用具、个别防护设备、登高工用具的电气及机械试验。
Q/GDW12154—2021《电力安全工用具试验检测中心规范》尺度还对试验项目、试验尺度、试验环境、试验治理等多方面提出具体要求。
本试验室建设规划安身于Q/GDW 12154—2021《电力安全工用具试验检测中心规范》C级试验室尺度 ，同时两全带电作业工用具试验 ，结合地市级电力公司具体现实 ，对试验室试验项目、设备拔取、试验场地安插、试验环境节造、试验治理等多方面进行了具体设计 ，已达到尺度、实用、高效的成效。
二、安全工用具试验凭据尺度
三、安全工用具试验室系统配置及测试项目
安全工用具测试重要有电气试验系统、力学试验系统、参数丈量系统及试品测试治理系统组成。
（一）电气试验系统
重要用于10kV-220kV及以下工具电气试验 ，蕴含工频耐压试验装置 ，丈量节造系统 ，试验平台 ，直流试验装置及其配套附件 ，具备自动节造职能。电气试验系统蕴含两部门：
1、HZYG-450kV圆形绝缘杆耐压测试平台
本高压试验平台能够进行220kV及以下绝缘杆等绝缘工具进行整段工频耐压试验 ，同时能够丈量每个试品泄漏电流。
本高压试验平台能够进行220kV及以下绝缘杆等绝缘工具进行整段工频耐压试验 ，同时能够丈量每个试品泄漏电流。
2、HZ多职能安全工用具成套测试平台
1）150kV安全工用具试验工位
本工位重要进行绝缘杆、110~220kV验电器、核相仪、绝缘绳、绝缘梯等多种安全防护用具工频耐压试验及泄漏电流的丈量。
本工位重要进行绝缘杆、110~220kV验电器、核相仪、绝缘绳、绝缘梯等多种安全防护用具工频耐压试验及泄漏电流的丈量。
2）50kV安全工用具及带电作业工用具试验工位

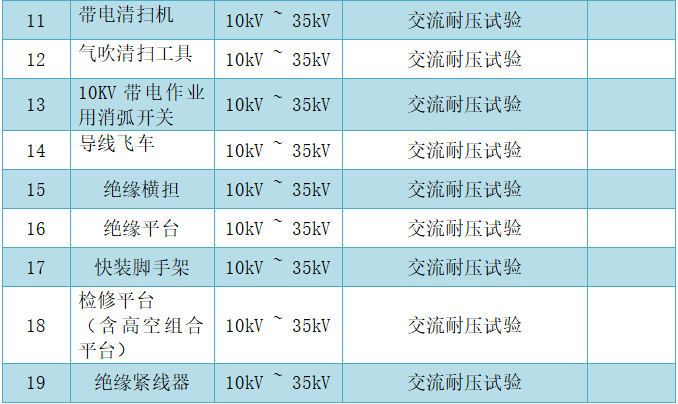

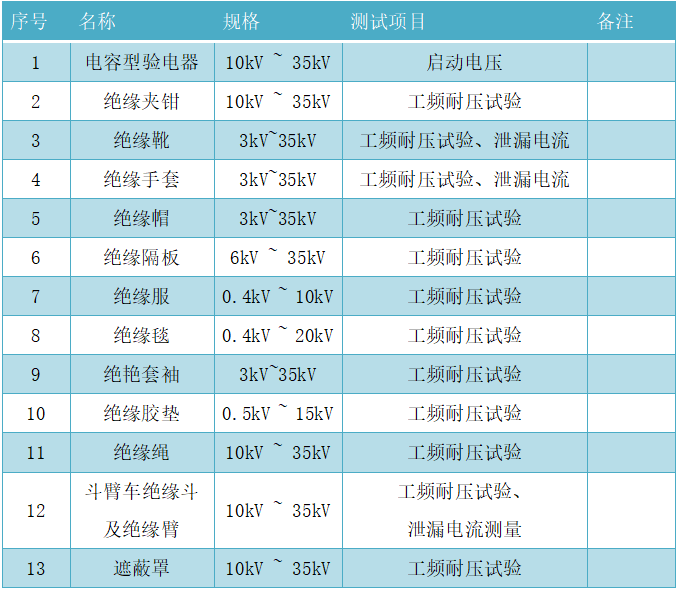

本工位重要进行绝缘靴、绝缘手套、10~35kV验电器、绝缘服、绝缘毯、绝缘绳、遮蔽罩、斗臂车多种安全工用具及带电作业工用具的工频耐压试验及泄漏电流的丈量。
本工位重要进行绝缘靴、绝缘手套、10~35kV验电器、绝缘服、绝缘毯、绝缘绳、遮蔽罩、斗臂车多种安全工用具及带电作业工用具的工频耐压试验及泄漏电流的丈量。

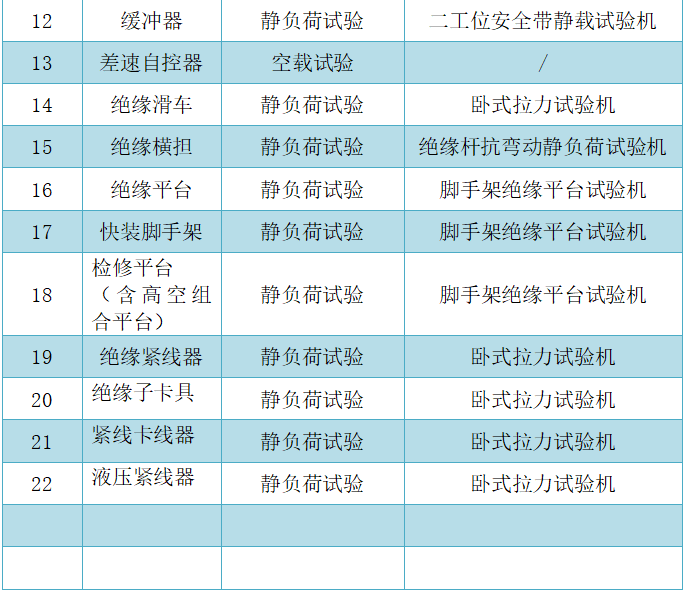

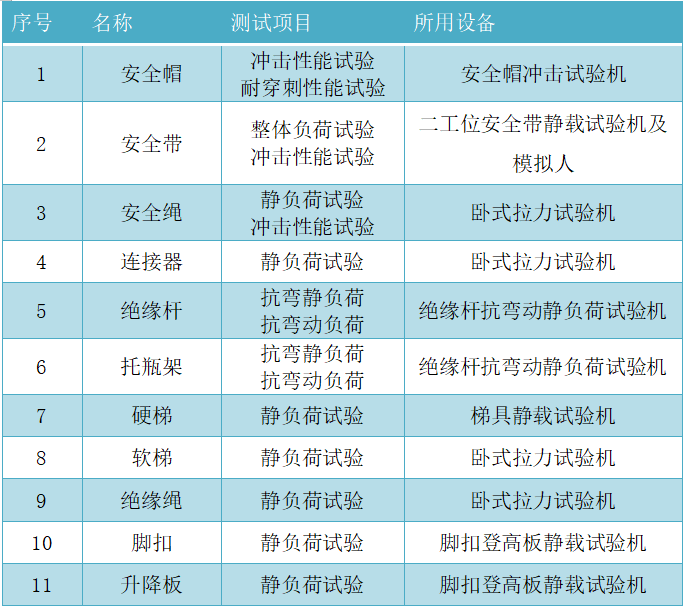

（二）力学试验系统
有以下专使劲学试验机组成：
1.50T卧式拉力试验机

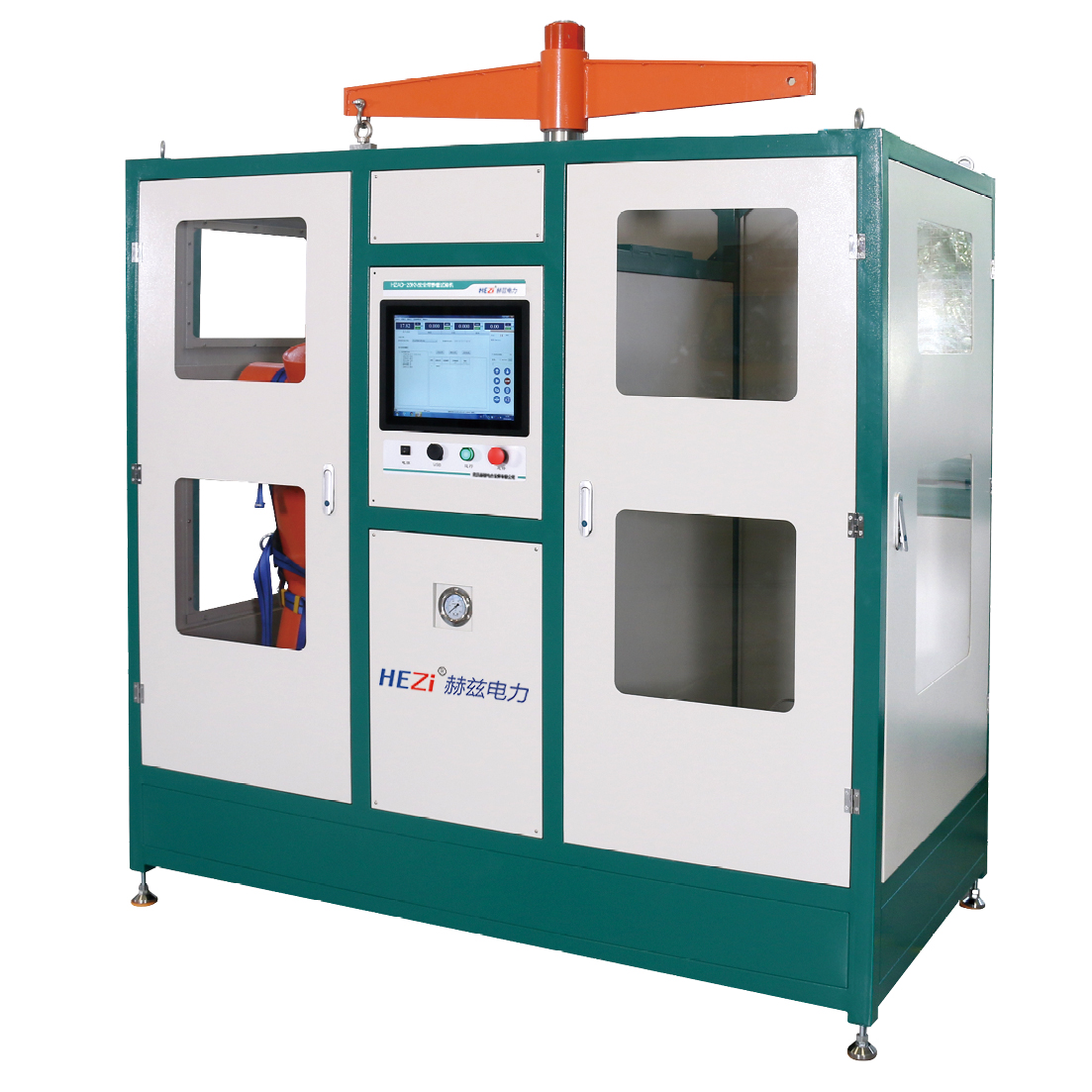

2.二工位安全带静载试验机及模拟人
3.梯具静载试验机
4.脚扣登高板静载试验机
5.安全帽冲击试验机
6.绝缘杆抗弯动静负荷试验机
可实现对脚扣、安全带、安全帽、脚踏板、腰绳、竹（木）梯等工用具的力学性试验及冲击试验。
2.二工位安全带静载试验机及模拟人
3.梯具静载试验机
4.脚扣登高板静载试验机
5.安全帽冲击试验机
6.绝缘杆抗弯动静负荷试验机
可实现对脚扣、安全带、安全帽、脚踏板、腰绳、竹（木）梯等工用具的力学性试验及冲击试验。
（三）电气参数丈量仪器
通过接地线导通电阻测试仪、屏蔽效能测试仪、导电鞋电阻测试仪等电气参数丈量仪器 ，测试幼我安全接地线电阻、屏蔽服效能、表表电阻等参数 ，保障电气机能达标。
四、电气试验系统设备参数
（一）HZYG-450kV圆形整段绝缘杆耐压测试平台
本圆形高压试验平台重要用于10kV~220kV绝缘杆等绝缘工具进行整体工频耐压试验 ，测试系统由主控试验台 ，无局放式试验变压器 ，分压器 ，金属�；さ缱璧壬股璞� ，和圆形起落高压试验平台组成。
绝缘杆耐压支架选取圆形结构 ，节俭空间 ，一次能够进行8只绝缘杆的测试。上部均压环能够高低电动移动调节试验长度。
1、职能特点
1）试验支架总高度3.8米 ，耐压长度0.4~2.2米 ，能够进行整段10kV~220kV绝缘杆测试。
2）起落平台中部拥有环氧管支柱 ，顶部拥有一个直径800mm的固定均压�；せ� ，直径1.7米的主均压环能够在中心支柱上起落 ，调节耐压长度。
3）均压环上拥有8个工位 ，带电作业绝缘杆间距不幼于0.5米一次能够悬挂8只绝缘杆。（多工位可定造）
4）绝缘杆下部拥有接地电极环 ，宽度50mm ，方便试品接地。
5）试验长度通过按钮或� ？仄鹘谠� ，拥有急剧和慢速两档速度 ，便于正确调节耐压长度。
6）拥有耐压长度刻度显示。
7）起落平台拥有脚轮 ，方便移动 ，脚轮拥有锁紧机构。
2）起落平台中部拥有环氧管支柱 ，顶部拥有一个直径800mm的固定均压�；せ� ，直径1.7米的主均压环能够在中心支柱上起落 ，调节耐压长度。
3）均压环上拥有8个工位 ，带电作业绝缘杆间距不幼于0.5米一次能够悬挂8只绝缘杆。（多工位可定造）
4）绝缘杆下部拥有接地电极环 ，宽度50mm ，方便试品接地。
5）试验长度通过按钮或� ？仄鹘谠� ，拥有急剧和慢速两档速度 ，便于正确调节耐压长度。
6）拥有耐压长度刻度显示。
7）起落平台拥有脚轮 ，方便移动 ，脚轮拥有锁紧机构。
2、技术参数
1）额定电压：450kV
2）工位数：8
3）总高度：3.8米
4）耐压长度：0.4~2.2米
5）表形尺寸：1740×1740×3800（mm）
6）沉量：280kg
2）工位数：8
3）总高度：3.8米
4）耐压长度：0.4~2.2米
5）表形尺寸：1740×1740×3800（mm）
6）沉量：280kg
3、设备配置

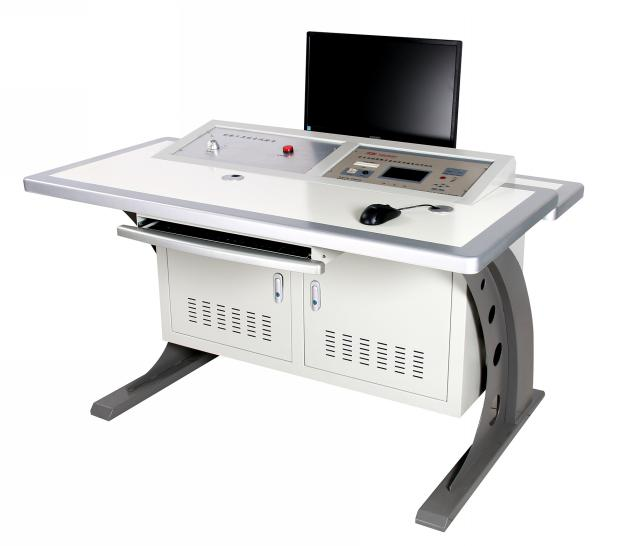

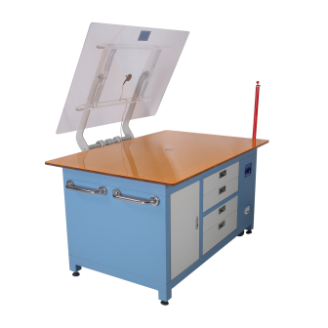

1）HZKS安全工用具智能试验台
① 试验台选取手自一体化设计 ，能够手动节造试验过程 ，也能够由推算机自动实现所有节造职能。
② 试验步骤切合DL/T1476-2015《电力安全工用具预防性试验规程》的要求。
③ 试验过程全自动进行 ，依照75%试验电压以下1kV/S, 75%试验电压以上0.1kV/S的速度试验 ，维持试验电压 ，计时到自动降压并纪录泄漏电流 ，回零后自动断电 ，并给出提醒 ，试验实现。
④ 设备拥有过流、过压、击穿�；ぶ澳�。
⑤ 试验设备拥有高压危险警示灯显示。
⑥ 选取大屏幕液晶汉字显示 ，一屏显示输出电压、输入电流、高压泄流电流、计不断间等参数以及汉字提醒内容。
⑦ 试验台与高压试验平台通讯 ，能够采集8绝缘杆泄漏电流。
⑧ 高压试验平台与试验台选取红表通讯专利技术 ，使操作台与高压系统彻底隔离 ，确保试验人员安全。
② 试验步骤切合DL/T1476-2015《电力安全工用具预防性试验规程》的要求。
③ 试验过程全自动进行 ，依照75%试验电压以下1kV/S, 75%试验电压以上0.1kV/S的速度试验 ，维持试验电压 ，计时到自动降压并纪录泄漏电流 ，回零后自动断电 ，并给出提醒 ，试验实现。
④ 设备拥有过流、过压、击穿�；ぶ澳�。
⑤ 试验设备拥有高压危险警示灯显示。
⑥ 选取大屏幕液晶汉字显示 ，一屏显示输出电压、输入电流、高压泄流电流、计不断间等参数以及汉字提醒内容。
⑦ 试验台与高压试验平台通讯 ，能够采集8绝缘杆泄漏电流。
⑧ 高压试验平台与试验台选取红表通讯专利技术 ，使操作台与高压系统彻底隔离 ，确保试验人员安全。

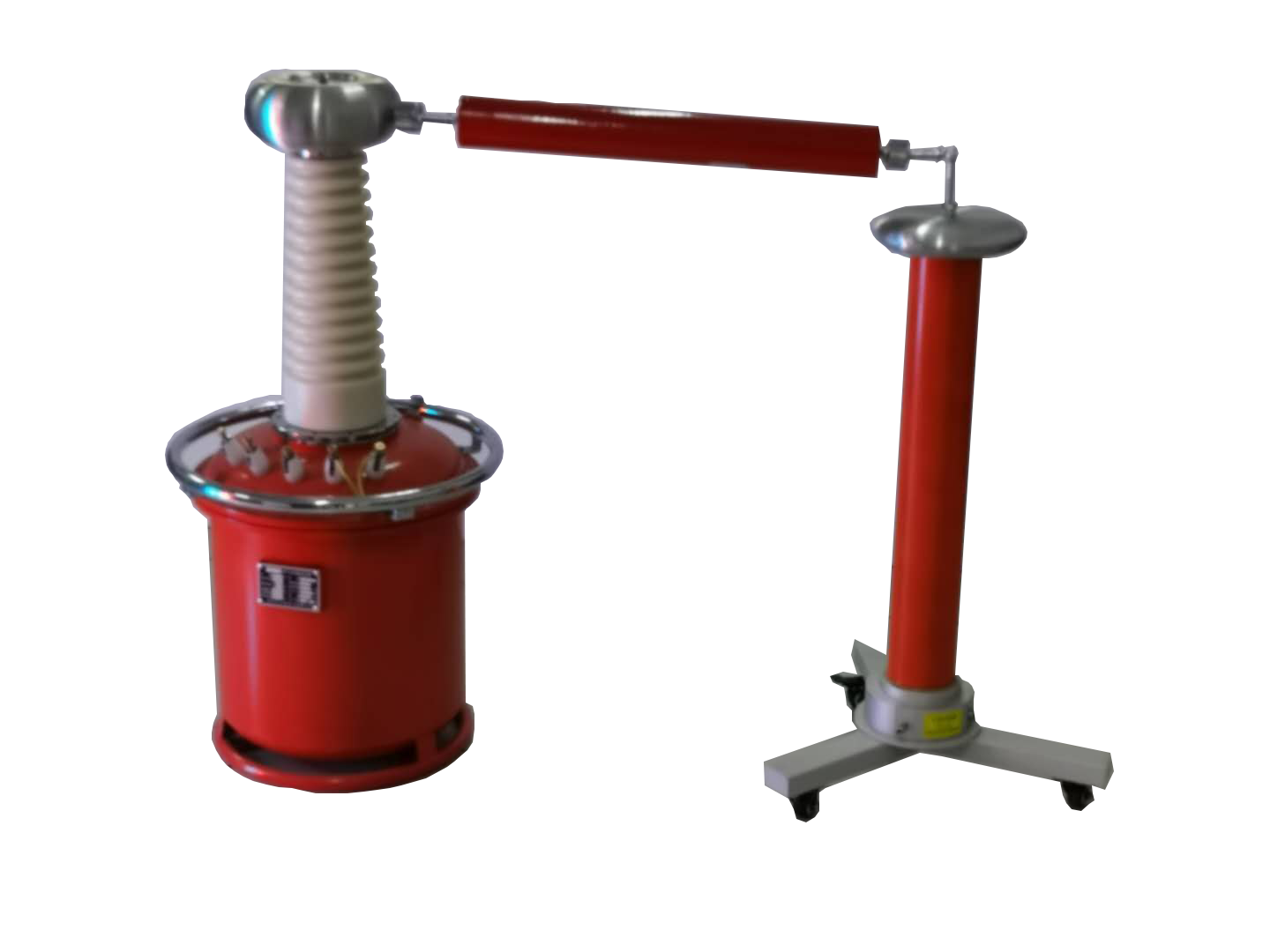

2）YDTW-100/500无局放工频试验变压器
型 号：YDTW-100/500
相 数：单相
频 率：50Hz
额定容量：100KVA
额定输入电压：400V
额定输出电压：500KV
额定输出电流：0.2A
阻抗电压：4-12%
空载电流：4-7%
波形畸变率：≤5%
表形尺寸：Φ1550×4100(mm)
部门放电量：100%额定电压下＜5PC ，80%电压下＜3Pc
绝缘水平：高压绕组：110%额定自感应耐压5分钟
低压绕组：3Kv 1分钟
过流能力：在120％In额定电流持续功夫3min工况情况下 ，过电流对试验变压器绕组均不造成热败坏和绕组变形。
过压能力：在110％UH功夫5min下过电压 ，不造成试验变压器任何绝缘败坏 ，此时波形畸变率≤5%.
相 数：单相
频 率：50Hz
额定容量：100KVA
额定输入电压：400V
额定输出电压：500KV
额定输出电流：0.2A
阻抗电压：4-12%
空载电流：4-7%
波形畸变率：≤5%
表形尺寸：Φ1550×4100(mm)
部门放电量：100%额定电压下＜5PC ，80%电压下＜3Pc
绝缘水平：高压绕组：110%额定自感应耐压5分钟
低压绕组：3Kv 1分钟
过流能力：在120％In额定电流持续功夫3min工况情况下 ，过电流对试验变压器绕组均不造成热败坏和绕组变形。
过压能力：在110％UH功夫5min下过电压 ，不造成试验变压器任何绝缘败坏 ，此时波形畸变率≤5%.
3）TYDZ-100/420单相调压器
型 号：TYDZ-100/420
相 数：单相
频 率：50Hz
额定容量：100kVA
额定输入电压：380V
额定输出电压：0－420V
波形畸变率：≤3%
允许运行功夫：运行功夫：100%UH ，100%IH陆续运行
表形尺寸：820×550×1350（mm）

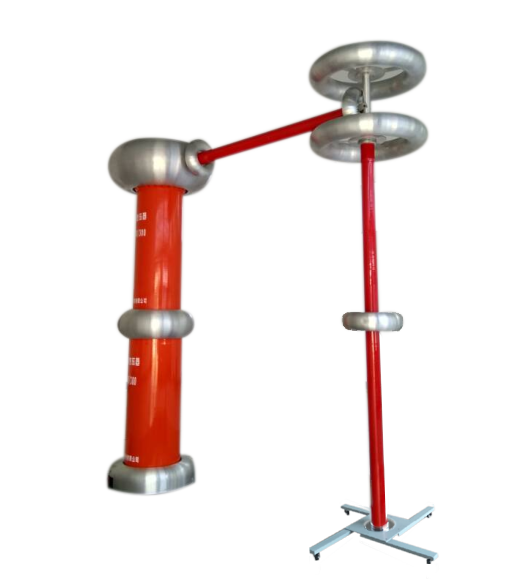

4）工频电容分压器
型 号：GWC-200/500
额定频率：50Hz
标称电容量：200PF±10％
额定电压：500KV
标称分压比：5000:1
介质损耗: ＜0.5%
丈量精度:1.5％
允许运行功夫：同变压器
表形尺寸：Φ1200×4100（mm）
5）GR-0.2/500工频�；さ缱�
额定频率：50Hz
额定电压：500KV
电阻值：50KΩ
额定电流：0.2A
允许运行功夫：在100%额定电流下陆续运行
表形尺寸：Φ260×2000（mm）
6）节造柜
高压试验系统配置节造柜一台 ，对换压器试验变等设备进行节造。
型 号：TYDZ-100/420
相 数：单相
频 率：50Hz
额定容量：100kVA
额定输入电压：380V
额定输出电压：0－420V
波形畸变率：≤3%
允许运行功夫：运行功夫：100%UH ，100%IH陆续运行
表形尺寸：820×550×1350（mm）
4）工频电容分压器
型 号：GWC-200/500
额定频率：50Hz
标称电容量：200PF±10％
额定电压：500KV
标称分压比：5000:1
介质损耗: ＜0.5%
丈量精度:1.5％
允许运行功夫：同变压器
表形尺寸：Φ1200×4100（mm）
5）GR-0.2/500工频�；さ缱�
额定频率：50Hz
额定电压：500KV
电阻值：50KΩ
额定电流：0.2A
允许运行功夫：在100%额定电流下陆续运行
表形尺寸：Φ260×2000（mm）
6）节造柜
高压试验系统配置节造柜一台 ，对换压器试验变等设备进行节造。
4、工装配置
1）绳梯耐压试验工装
（1）耐压试验工装适合于110~200kV绳梯耐压试验。
（2）一次能够测试能够进行28段绳梯的耐压试验
（3）试验工装选取不锈钢造成导电机能好不生锈便于守护
（4）试验长度能够通过激光标尺设定
（2）一次能够测试能够进行28段绳梯的耐压试验
（3）试验工装选取不锈钢造成导电机能好不生锈便于守护
（4）试验长度能够通过激光标尺设定

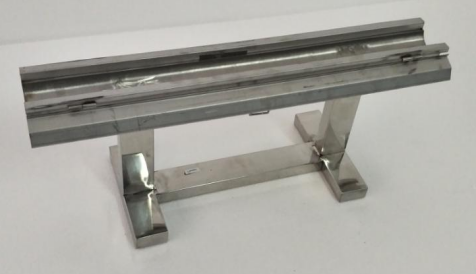

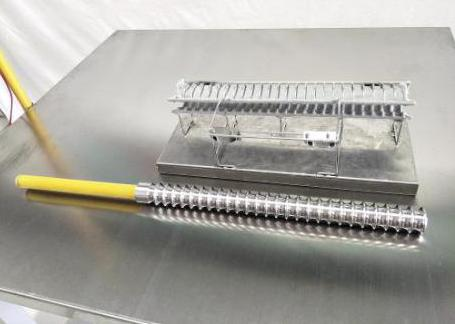

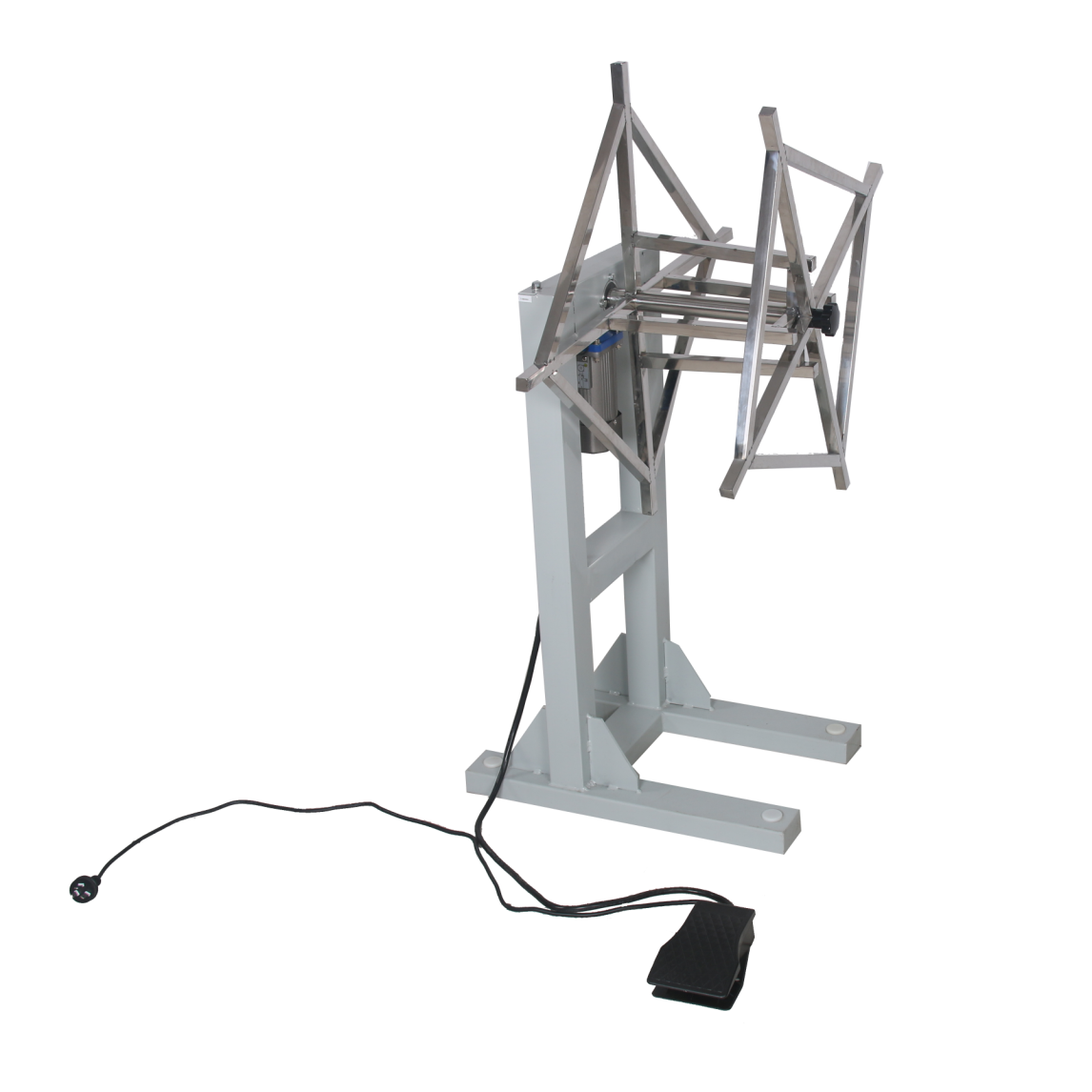

2）绝缘绳耐压试验工装
（1）本工装适合于110-200kV绝缘绳耐压试验 ，试验长度能够按尺度设定。
（2）测试电极选取304不锈钢挤压成型拥有分隔槽 ，便于均匀缠绕绝缘绳。
（3）试验工装拥有专用支架 ，便于缠绕操作。
（4）一次能够进行大于50段绝缘绳耐压试验。
（2）测试电极选取304不锈钢挤压成型拥有分隔槽 ，便于均匀缠绕绝缘绳。
（3）试验工装拥有专用支架 ，便于缠绕操作。
（4）一次能够进行大于50段绝缘绳耐压试验。
3）托瓶架硬梯、蜈蚣梯耐压试验工装
（1）本装置适合于110-200kV托瓶架耐压试验。
（2）试验工装具备不锈钢高压电极和接地电极。
（3）一次能够进行2台托瓶架或2架硬梯或4支蜈蚣梯耐压试验。
（2）试验工装具备不锈钢高压电极和接地电极。
（3）一次能够进行2台托瓶架或2架硬梯或4支蜈蚣梯耐压试验。
（二）HZ多职能安全工用具成套测试平台
为了达到最佳试验电压共同、提高工作效能 ，HZ多职能安全工用具成套测试平台分为两个工位 ，
工位1：120kV安全工用具试验工位。配置10kVA/120kV升压系统 ，用于绝缘杆、核相仪、绝缘绳等较高试验电压试品测试。
工位2：50kV安全及带电作业工用具试验工位。配置10kVA/50kV升压系统,用于绝缘靴、绝缘靴、绝缘手套、35kV以下验电器、绝缘服、斗臂车等设备的工频耐压及泄漏电流丈量。本工位试验电流能够达到200mA可用于斗臂车内斗泄漏电流丈量。
若是试验室较幼 ，斗臂车测试场地设置在院内一时场地 ，还能够配置一套10kVA/50kV移动升压系统 ，满足室表测试要求。
通过以上工位配置 ，各工位能够同时发展测试工作 ，大大提高了工作效能。同时通过分歧电压的配置 ，使绝缘手套耐压、验电器启动电压试验等测试项目 ，电压共同越发合理、测试精度及不变性更好。
我公司出产的成套安全工用具检测设备拥有多项专利 ，使测试越发方便、正确 ，并且确保了试验人员的人身安全。
1、120kV安全工用具试验工位
本测试工位以HZKS安全工用具智能试验台为主题 ，配置10kVA、120kV试验变压器、分压器及金属�；さ缱� ，结合以下配套设备即可实现有关检测项目
本测试工位以HZKS安全工用具智能试验台为主题 ，配置10kVA、120kV试验变压器、分压器及金属�；さ缱� ，结合以下配套设备即可实现有关检测项目
HZYG� ？氐缍蹈瞬馐灾Ъ堋�

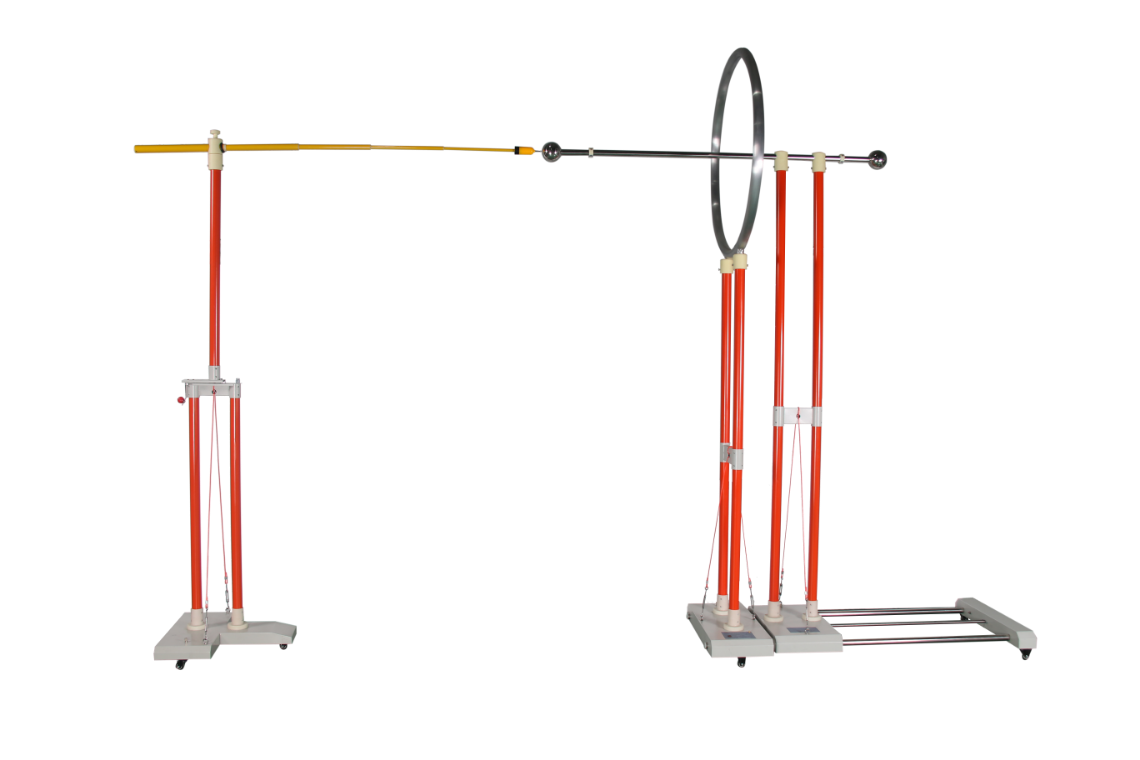

HZYD-B� ？氐缍榈缙鞑馐灾Ъ堋�
HZYS 电动绝缘绳测试支架、

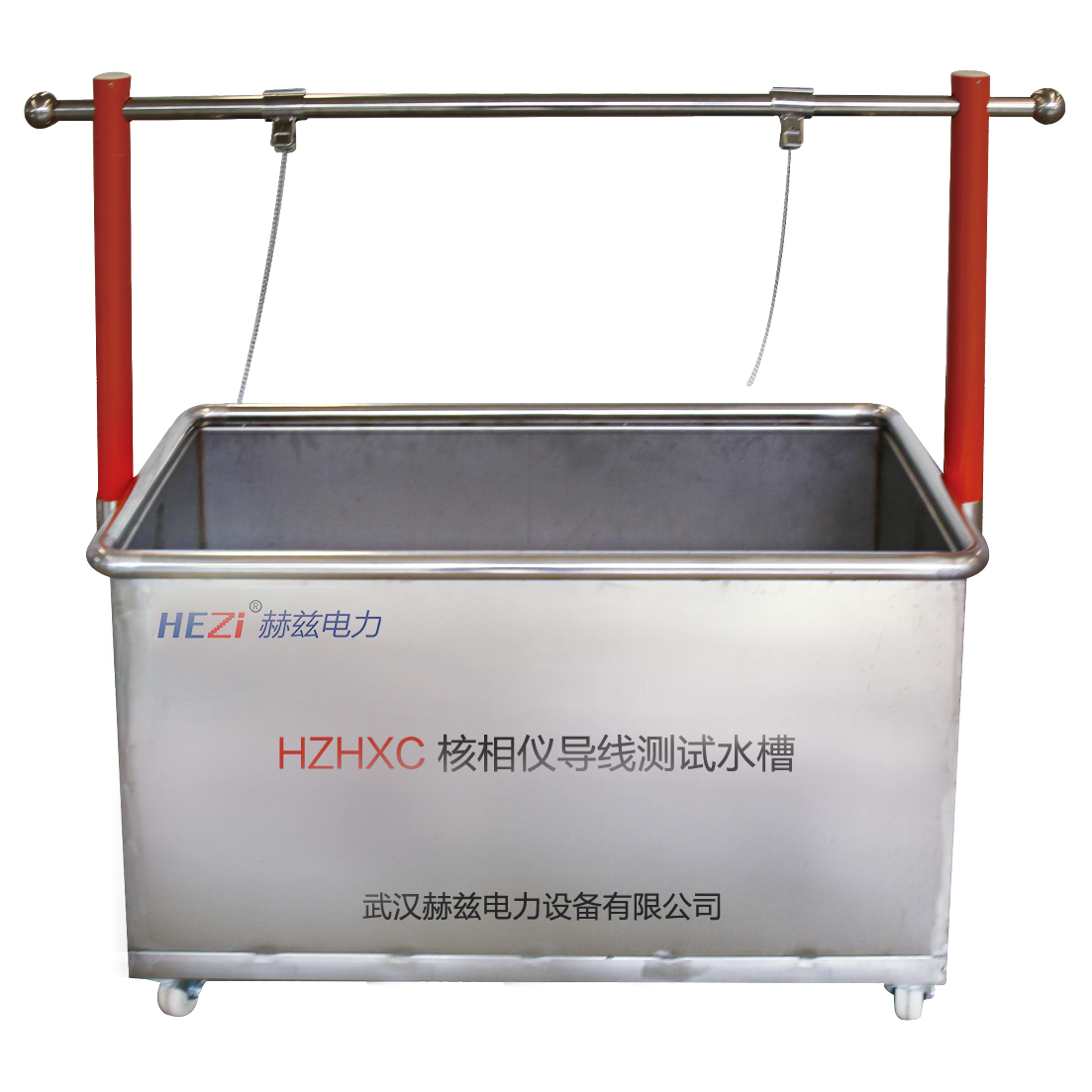

HZHXC核相仪导线测试水槽
HZYD-B� ？氐缍榈缙鞑馐灾Ъ堋�
HZYS 电动绝缘绳测试支架、
HZHXC核相仪导线测试水槽
（1）HZKS安全工用具智能试验台
1）重要职能：
① 仪器试验步骤切合DL/T1476《电力安全工用具预防性试验规程》的要求。
② 试验台选取手自一体化设计 ，能够由推算机实现所有自动节造职能。关关推算机选取试验台也能够实现自动测试的职能。
② 试验台选取手自一体化设计 ，能够由推算机实现所有自动节造职能。关关推算机选取试验台也能够实现自动测试的职能。
③ 选取推算机节造时能够实时显示试验电压及8路泄漏电流曲线。
④ 试验过程全自动进行 ，依照75%试验电压以下1kV/S, 75%试验电压以上0.1kV/S的速度试验 ，维持试验电压 ，计时到自动降压并纪录泄漏电流 ，回零后自动断电 ，并给出提醒 ，试验实现。
④ 试验过程全自动进行 ，依照75%试验电压以下1kV/S, 75%试验电压以上0.1kV/S的速度试验 ，维持试验电压 ，计时到自动降压并纪录泄漏电流 ，回零后自动断电 ，并给出提醒 ，试验实现。
⑤ 设备拥有过流、过压、击穿�；�。
⑥ 试验设备拥有高压危险警示灯显示。
⑦ 仪器选取大屏幕液晶汉字显示 ，一屏显示输出电压、输入电流、高压泄流电流、计不断间等参数以及汉字提醒内容。
⑧ 建设无线� ？氐缍蹈耸匝橹Ъ� ，能够进行35kV绝缘杆整体耐压试验 ，及500kV绝缘杆分段试验。
⑨ 建设无线� ？谺型电动验电器试验支架 ，能够进行63~220kV验电器启动电压检测。
⑩ 试验台备有微型打印机 ，能够随时打印测试了局。
? 装置LED汉字安全�；は允酒� ，显示试验状态及试验项目。
? 试验区装置红表对射借鉴线 ，当试验进行时 ，有人闯入试验区 ，试验电压将即刻堵截。
⑥ 试验设备拥有高压危险警示灯显示。
⑦ 仪器选取大屏幕液晶汉字显示 ，一屏显示输出电压、输入电流、高压泄流电流、计不断间等参数以及汉字提醒内容。
⑧ 建设无线� ？氐缍蹈耸匝橹Ъ� ，能够进行35kV绝缘杆整体耐压试验 ，及500kV绝缘杆分段试验。
⑨ 建设无线� ？谺型电动验电器试验支架 ，能够进行63~220kV验电器启动电压检测。
⑩ 试验台备有微型打印机 ，能够随时打印测试了局。
? 装置LED汉字安全�；は允酒� ，显示试验状态及试验项目。
? 试验区装置红表对射借鉴线 ，当试验进行时 ，有人闯入试验区 ，试验电压将即刻堵截。
2）测试项目及参数
① 绝缘杆耐压试验：35kV及以下
② 验电器耐压试验：35kV及以下
③ 验电器启动电压丈量：220kV及以下
④ 绝缘绳耐压试验：35kV及以下
② 验电器耐压试验：35kV及以下
③ 验电器启动电压丈量：220kV及以下
④ 绝缘绳耐压试验：35kV及以下
3）重要技术参数：
① 输出电压量程： 250V（150kV）
② 电压丈量误差： ≤1.0%示值+0.1%量程
③ 输入电流量程： 0 ~ 50.0 A
④ 电流丈量误差： ≤0.5%示值+0.05%量程
⑤ 数显计时： 10 ~ 990 S
⑥ 额定输出电压： 150 kV
⑦ 额定输出容量： 10 kVA
⑧ 绝缘靴泄漏电流量程： 25.0mA
⑨ 泄漏电流丈量误差： ＜1 %±1个字
⑩ 泄漏电流分辨率： 0.01 mA
? 表形尺寸：1300×940×860（mm）
? 沉量：100kg
② 电压丈量误差： ≤1.0%示值+0.1%量程
③ 输入电流量程： 0 ~ 50.0 A
④ 电流丈量误差： ≤0.5%示值+0.05%量程
⑤ 数显计时： 10 ~ 990 S
⑥ 额定输出电压： 150 kV
⑦ 额定输出容量： 10 kVA
⑧ 绝缘靴泄漏电流量程： 25.0mA
⑨ 泄漏电流丈量误差： ＜1 %±1个字
⑩ 泄漏电流分辨率： 0.01 mA
? 表形尺寸：1300×940×860（mm）
? 沉量：100kg
4）重要配套设备
（1）试验变压器
试验系统配置充气式120kV试验变压器 ，为精确丈量试验电压配置了电容分压器 ，配置金属�；さ缱璞Ｕ鲜云吩诨鞔┦毕薅仁匝楸溲蛊鞫搪返缌�。
试验系统配置充气式120kV试验变压器 ，为精确丈量试验电压配置了电容分压器 ，配置金属�；さ缱璞Ｕ鲜云吩诨鞔┦毕薅仁匝楸溲蛊鞫搪返缌�。
1）试验变压器
型号：YDQ-10/150
额定容量：10kVA
额定输出电压：150kV
额定输入电压：0.22kV
丈量线圈电压：100V
表形尺寸：500×500×1500（mm）
2）分压器
型号：RF-120
分压器额定电压：150kV
分压器额定变比：1000/1
丈量精度：1%
表形尺寸：Φ200×1400（mm）
3）金属�；さ缱�
型号：RB-5/120
金属�；さ缱瑁�5kΩ
�；さ缱瓒疃ǖ缪梗�120kV
�；さ缱瓒疃ǖ缌鳎�200mA
表形尺寸：Φ65×1000（mm）
型号：YDQ-10/150
额定容量：10kVA
额定输出电压：150kV
额定输入电压：0.22kV
丈量线圈电压：100V
表形尺寸：500×500×1500（mm）
2）分压器
型号：RF-120
分压器额定电压：150kV
分压器额定变比：1000/1
丈量精度：1%
表形尺寸：Φ200×1400（mm）
3）金属�；さ缱�
型号：RB-5/120
金属�；さ缱瑁�5kΩ
�；さ缱瓒疃ǖ缪梗�120kV
�；さ缱瓒疃ǖ缌鳎�200mA
表形尺寸：Φ65×1000（mm）
（2）HZYG-III � ？氐缍蹈瞬馐灾Ъ�
为了满足尺度要求 ，降低劳动强度 ，公司开发了带刻度的绝缘杆测试支架。绝缘杆支架通过手动调节电极距离 ，同时拥有刻度标尺 ，量化分段长度。电极选取组合导电泡绵 ，能够达到包抄被试绝缘杆的成效 ，满足试验尺度要求。
为了满足尺度要求 ，降低劳动强度 ，公司开发了带刻度的绝缘杆测试支架。绝缘杆支架通过手动调节电极距离 ，同时拥有刻度标尺 ，量化分段长度。电极选取组合导电泡绵 ，能够达到包抄被试绝缘杆的成效 ，满足试验尺度要求。
设备职能特点
1）绝缘杆支架合用于10 ~ 35kV绝缘杆、绝缘梯整体耐压试验。
2）耐压支架设计为手动调节方式 ，拥有刻度 ，距离调节正确。
3）支架选取整体钢板 ，滚珠丝杠设计 ，结构牢固不变性好。
4）电极选取梯形导电泡绵 ，能够齐全达到环抱接触成效。自锁开合结构便于装卸试品提高工作效能。
5）测试支架之间距离轻易调节 ，拥有定位装置 ，使用方便。
2）耐压支架设计为手动调节方式 ，拥有刻度 ，距离调节正确。
3）支架选取整体钢板 ，滚珠丝杠设计 ，结构牢固不变性好。
4）电极选取梯形导电泡绵 ，能够齐全达到环抱接触成效。自锁开合结构便于装卸试品提高工作效能。
5）测试支架之间距离轻易调节 ，拥有定位装置 ，使用方便。
重要技术参数：
试验电压：150kV
测试工位： 10
调节领域：300 ~ 900 （mm）
表形尺寸：1210×1000×1300（mm）
沉量：65kg
试验电压：150kV
测试工位： 10
调节领域：300 ~ 900 （mm）
表形尺寸：1210×1000×1300（mm）
沉量：65kg
（3）HZYD-A � ？氐缍榈缙鞑馐灾Ъ�
为了正确丈量验电器的启动电压 ，必须成立一个均匀电场。凭据电力行业尺度DL740《电容型验电器》设计开发了� ？氐缍榈缙鞑馐灾Ъ�。
为了正确丈量验电器的启动电压 ，必须成立一个均匀电场。凭据电力行业尺度DL740《电容型验电器》设计开发了� ？氐缍榈缙鞑馐灾Ъ�。
1）高压电极为球形 ，接地电极为环形结构。
2）接地电极固定、高压电极能够电动驱动向左右移动。
3）电动机构选取按键和无线� ？亓街址绞浇谠� ，同时还有微调节造 ，便于精确调整距离。
4）测试支架拥有标尺刻度 ，调节距离直观正确。
5）验电器高压电极设计了验电器自动对准装置 ，便于自动对准并接触电极中心。
6）63-500kV验电器测试支架电极高度2.5米 ，不便于更换试品 ，验电器支架设计了旋转折构能够旋转90度 ，便于拆装试品。
2）接地电极固定、高压电极能够电动驱动向左右移动。
3）电动机构选取按键和无线� ？亓街址绞浇谠� ，同时还有微调节造 ，便于精确调整距离。
4）测试支架拥有标尺刻度 ，调节距离直观正确。
5）验电器高压电极设计了验电器自动对准装置 ，便于自动对准并接触电极中心。
6）63-500kV验电器测试支架电极高度2.5米 ，不便于更换试品 ，验电器支架设计了旋转折构能够旋转90度 ，便于拆装试品。
重要技术参数
1）额定电压：B型 250kV 适合于63~500kV验电器试验
2）试验根数： 1 根
3）工作电压： AC 220V
4）移动速度： 急剧 5mm/S
慢速 2mm/S
5）表形尺寸：1650×1100×3050（mm）
6）沉量：46kg
2）试验根数： 1 根
3）工作电压： AC 220V
4）移动速度： 急剧 5mm/S
慢速 2mm/S
5）表形尺寸：1650×1100×3050（mm）
6）沉量：46kg
HZYD-B
HZYD-B型验电器启动电压测试支架试品更换状态
（4）HZYS-100kV电动绝缘绳测试支架
电动绝缘绳耐压支架专用于绝缘绳类试品工频耐压试验 ，支架绝缘强度高结构不变易于操作 ，能够大大提高试验工作效能。
重要职能：
电动绝缘绳耐压支架专用于绝缘绳类试品工频耐压试验 ，支架绝缘强度高结构不变易于操作 ，能够大大提高试验工作效能。
重要职能：
1）绝缘绳测试支架用于绝缘绳类试品工频耐压试验。
2）耐压长度可调400、500、600mm合用于10~35kV绝缘绳耐压试验。
3）试验电极选取SUS304不锈钢材质 ，挤压抛光成型 ，表表光亮不败坏试品。
4）测试支架选取电动驱动绕绳 ，转速无级可调 ，操作方便。
5）选取脚踏开关 ，拥有正反节造 ，节俭人力。
6）拥有离合器 ，试验实现能够自由拆卸绝缘绳。
7）绝缘绳轮盘拥有自锁职能 ，保障工作地位正确。
8）支架配有脚轮 ，便于移动。
9）为方便拆卸绝缘绳 ，能够另行建设电动绕绳器一台。
2）耐压长度可调400、500、600mm合用于10~35kV绝缘绳耐压试验。
3）试验电极选取SUS304不锈钢材质 ，挤压抛光成型 ，表表光亮不败坏试品。
4）测试支架选取电动驱动绕绳 ，转速无级可调 ，操作方便。
5）选取脚踏开关 ，拥有正反节造 ，节俭人力。
6）拥有离合器 ，试验实现能够自由拆卸绝缘绳。
7）绝缘绳轮盘拥有自锁职能 ，保障工作地位正确。
8）支架配有脚轮 ，便于移动。
9）为方便拆卸绝缘绳 ，能够另行建设电动绕绳器一台。
重要技术参数：
1）最大试验电压：100kV
2）试验长度：400、500、600（mm）
3）试品长度：40、50、60（m）
4）转速：5~30转/分钟可调
5）工作电压：AC220V
6）支架总高：1.43米
7）表形尺寸：1170×860×1430（mm）
8）沉量：60kg
2）试验长度：400、500、600（mm）
3）试品长度：40、50、60（m）
4）转速：5~30转/分钟可调
5）工作电压：AC220V
6）支架总高：1.43米
7）表形尺寸：1170×860×1430（mm）
8）沉量：60kg
（5）HZSS电动绕绳器
为提高工作效能 ，方便绝缘绳试验后拆下并盘成盘 ，绝缘绳测试台建设了电动绕绳器。绕绳器选取脚踏无级调速方式 ，便于节造。
为提高工作效能 ，方便绝缘绳试验后拆下并盘成盘 ，绝缘绳测试台建设了电动绕绳器。绕绳器选取脚踏无级调速方式 ，便于节造。
重要技术参数
1）额定工作电压：220V
2）额定功率：140W
3）调速领域：5~50转/分钟
4）高度：1.06米
5）表形尺寸：715×715×1060（mm）
6）沉量：30kg
2）额定功率：140W
3）调速领域：5~50转/分钟
4）高度：1.06米
5）表形尺寸：715×715×1060（mm）
6）沉量：30kg

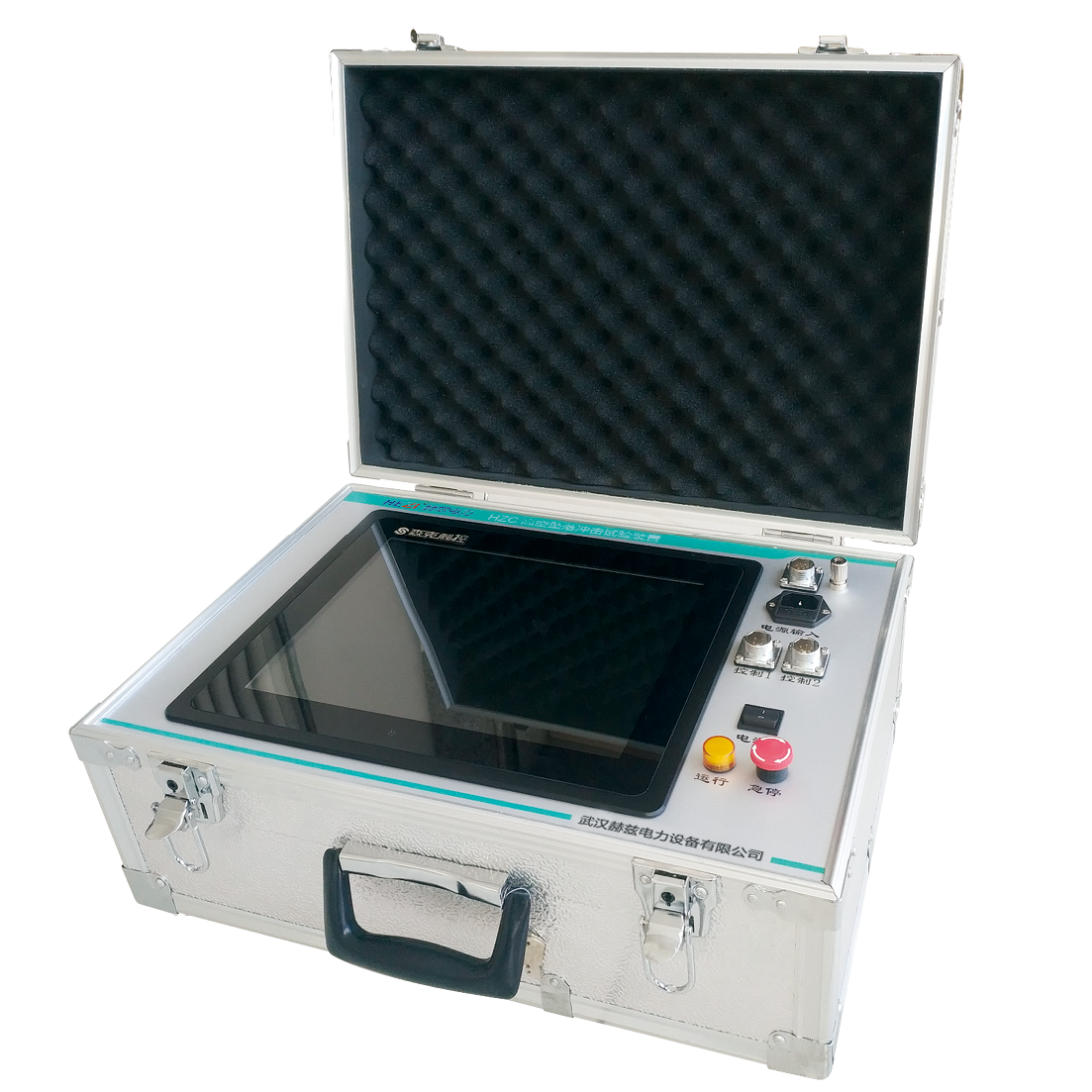

（6）HZDBC-II斗臂车泄漏电流测试仪
核相仪必要进行泄漏电流丈量 ，选取精密泄漏电流测试仪进行丈量 ，测试仪选取单片机设计 ，真有效值采样丈量 ，测试数据不变正确。
核相仪必要进行泄漏电流丈量 ，选取精密泄漏电流测试仪进行丈量 ，测试仪选取单片机设计 ，真有效值采样丈量 ，测试数据不变正确。
职能特点
1）主机选取中文菜单提醒 ，操作单一方便。
2）微安表选取金属全屏蔽设计 ，预防高压对微安表测试的滋扰。
3）测试仪选取大屏幕数字显示 ，美观清澈。
4）测试仪拥有两种工作模式 ，直接丈量和接管无线微安表测试数据� Ｄ芄煌ü尴叻绞接胛尴呋セ晃脖硗ㄑ� ，实时读取微安表数据。
2）微安表选取金属全屏蔽设计 ，预防高压对微安表测试的滋扰。
3）测试仪选取大屏幕数字显示 ，美观清澈。
4）测试仪拥有两种工作模式 ，直接丈量和接管无线微安表测试数据� Ｄ芄煌ü尴叻绞接胛尴呋セ晃脖硗ㄑ� ，实时读取微安表数据。
重要技术参数：
工作电源 AC220V±20%
电源频率 50±5Hz
显 示： 大屏幕液晶
表形尺寸 160(宽)×70（高）×200（深）(mm)
仪器沉量 3kg
电流领域：10uA～5mA
泄漏电流丈量误差：≤0.5%示值+0.05%量程
（6）HZHXC核相仪导线测试水槽
核相仪导线测试水槽重要用于核相仪衔接导线耐压强度测试 ，还能够利用于其他试品的一时测试。
工作电源 AC220V±20%
电源频率 50±5Hz
显 示： 大屏幕液晶
表形尺寸 160(宽)×70（高）×200（深）(mm)
仪器沉量 3kg
电流领域：10uA～5mA
泄漏电流丈量误差：≤0.5%示值+0.05%量程
（6）HZHXC核相仪导线测试水槽
核相仪导线测试水槽重要用于核相仪衔接导线耐压强度测试 ，还能够利用于其他试品的一时测试。
1)表电极选取304不锈钢水槽 ，永不生锈。
2)水槽配有沉型脚轮便于移动。
3)内电极高压拥有专用绝缘支持。
技术参数：
测试水槽最高耐受电压：50kV（AC）
水槽材质：SUS304
水槽内尺寸：1000(W)×500(D)×500(H) (mm)
2)水槽配有沉型脚轮便于移动。
3)内电极高压拥有专用绝缘支持。
技术参数：
测试水槽最高耐受电压：50kV（AC）
水槽材质：SUS304
水槽内尺寸：1000(W)×500(D)×500(H) (mm)
2、50kV安全工用具试验工位
本测试工位以HZKS安全工用具智能试验台为主题 ，配置10kVA、50kV试验变压器、分压器及金属�；さ缱� ，结合以下配套设备即可实现有关检测项目
HZYW循环注水绝缘靴手套泄漏电流测试台、
HZYD-A� ？氐缍榈缙鞑馐灾Ъ堋�
HZYF 绝缘服耐压测试台、
HZYZ 系列遮蔽罩测试平台
HZDBC绝缘斗臂车试验系统
本测试工位以HZKS安全工用具智能试验台为主题 ，配置10kVA、50kV试验变压器、分压器及金属�；さ缱� ，结合以下配套设备即可实现有关检测项目
HZYW循环注水绝缘靴手套泄漏电流测试台、
HZYD-A� ？氐缍榈缙鞑馐灾Ъ堋�
HZYF 绝缘服耐压测试台、
HZYZ 系列遮蔽罩测试平台
HZDBC绝缘斗臂车试验系统
（1）、HZKS安全工用具智能试验台
重要职能：
重要职能：
（1）仪器试验步骤切合DL/T1476《电力安全工用具预防性试验规程》的要求。
（2）试验台选取手自一体化设计 ，能够由推算机实现所有自动节造职能。关关推算机选取试验台也能够实现自动测试的职能。
（3）选取推算机节造时能够实时显示试验电压及8路泄漏电流曲线。
（4）试验过程全自动进行 ，依照75%试验电压以下1kV/S, 75%试验电压以上0.1kV/S的速度试验 ，维持试验电压 ，计时到自动降压并纪录泄漏电流 ，回零后自动断电 ，并给出提醒 ，试验实现。
（5）设备拥有过流、过压、击穿�；ぶ澳�。
（6）试验设备拥有高压危险警示灯显示。
（7）仪器选取大屏幕液晶汉字显示 ，一屏显示输出电压、输入电流、高压泄流电流、计不断间等参数以及汉字提醒内容。
（8）建设绝缘靴手套耐压台同时进行8只绝缘靴或绝缘手套的试验 ，别离丈量泄漏电流。
（9）绝缘靴手套耐压台选取红表通讯专利技术 ，使操作台与高压系统彻底隔离 ，确保试验人员安全。
（10）绝缘靴手套耐压台拥有专用接地容器 ，便于操作。
（11）绝缘靴手套耐压台每路试品均具备高压分断机构 ，当肆意一路击穿时 ，该路试品将自动脱离高压 ，不影响试验的进行
（12）建设无线� ？谹型电动验电器试验支架 ，能够进行35kV以下验电器启动电源检测。
（13）试验台备有微型打印机 ，能够随时打印测试了局。
（14）装置LED汉字安全�；は允酒� ，显示试验状态及试验项目。
（15）试验区装置红表对射借鉴线 ，当试验进行时 ，有人闯入试验区 ，试验电压将即刻堵截。
（2）试验台选取手自一体化设计 ，能够由推算机实现所有自动节造职能。关关推算机选取试验台也能够实现自动测试的职能。
（3）选取推算机节造时能够实时显示试验电压及8路泄漏电流曲线。
（4）试验过程全自动进行 ，依照75%试验电压以下1kV/S, 75%试验电压以上0.1kV/S的速度试验 ，维持试验电压 ，计时到自动降压并纪录泄漏电流 ，回零后自动断电 ，并给出提醒 ，试验实现。
（5）设备拥有过流、过压、击穿�；ぶ澳�。
（6）试验设备拥有高压危险警示灯显示。
（7）仪器选取大屏幕液晶汉字显示 ，一屏显示输出电压、输入电流、高压泄流电流、计不断间等参数以及汉字提醒内容。
（8）建设绝缘靴手套耐压台同时进行8只绝缘靴或绝缘手套的试验 ，别离丈量泄漏电流。
（9）绝缘靴手套耐压台选取红表通讯专利技术 ，使操作台与高压系统彻底隔离 ，确保试验人员安全。
（10）绝缘靴手套耐压台拥有专用接地容器 ，便于操作。
（11）绝缘靴手套耐压台每路试品均具备高压分断机构 ，当肆意一路击穿时 ，该路试品将自动脱离高压 ，不影响试验的进行
（12）建设无线� ？谹型电动验电器试验支架 ，能够进行35kV以下验电器启动电源检测。
（13）试验台备有微型打印机 ，能够随时打印测试了局。
（14）装置LED汉字安全�；は允酒� ，显示试验状态及试验项目。
（15）试验区装置红表对射借鉴线 ，当试验进行时 ，有人闯入试验区 ，试验电压将即刻堵截。
（2）、测试项目及参数
（1）绝缘靴耐压泄漏电流测试：35kV及以下
（2）绝缘手套耐压泄漏电流测试：35kV及以下
（3）验电器启动电压丈量：35kV及以下
（4）绝缘服耐压测试：35kV及以下
（5）绝缘垫耐压测试：35kV及以下
（6）斗臂车绝缘斗耐压：35kV及以下
（7）斗臂车绝缘臂泄漏电流丈量：35kV及以下
（2）绝缘手套耐压泄漏电流测试：35kV及以下
（3）验电器启动电压丈量：35kV及以下
（4）绝缘服耐压测试：35kV及以下
（5）绝缘垫耐压测试：35kV及以下
（6）斗臂车绝缘斗耐压：35kV及以下
（7）斗臂车绝缘臂泄漏电流丈量：35kV及以下
（3）、重要技术参数：
（1）输出电压量程：250V（50kV）
（2）电压丈量误差：≤1.0%示值+0.1%量程
（3）输入电流量程： 0 ~ 50.0 A
（4）电流丈量误差：≤0.5%示值+0.05%量程
（5）数显计时： 10 ~ 990 S
（6）额定输出电压： 50 kV
（7）额定输出容量： 10 kVA
（8）绝缘靴泄漏电流量程： 25.0mA
（9）泄漏电流丈量误差： ＜1 %±1个字
（10）泄漏电流分辨率： 0.01 mA
（11）表形尺寸：1300×940×860（mm）
（12）沉量：100kg
（2）电压丈量误差：≤1.0%示值+0.1%量程
（3）输入电流量程： 0 ~ 50.0 A
（4）电流丈量误差：≤0.5%示值+0.05%量程
（5）数显计时： 10 ~ 990 S
（6）额定输出电压： 50 kV
（7）额定输出容量： 10 kVA
（8）绝缘靴泄漏电流量程： 25.0mA
（9）泄漏电流丈量误差： ＜1 %±1个字
（10）泄漏电流分辨率： 0.01 mA
（11）表形尺寸：1300×940×860（mm）
（12）沉量：100kg
（4）、重要配套设备
1）试验变压器
试验系统配置充气式50kV试验变压器 ，为精确丈量试验电压配置了电容分压器 ，配置金属�；さ缱璞Ｕ鲜云吩诨鞔┦毕薅仁匝楸溲蛊鞫搪返缌�。
试验系统配置充气式50kV试验变压器 ，为精确丈量试验电压配置了电容分压器 ，配置金属�；さ缱璞Ｕ鲜云吩诨鞔┦毕薅仁匝楸溲蛊鞫搪返缌�。
1、试验变压器
额定容量：10kVA
额定输出电压：50kV
额定输入电压：0.22kV
丈量线圈电压：100V
表形尺寸：310×310×700(mm)
2、分压器
分压器额定电压：50kV
分压器额定变比：1000/1
丈量精度：1%
表形尺寸：Φ150×390(mm)
3、金属�；さ缱�
金属�；さ缱瑁�5kΩ
�；さ缱瓒疃ǖ缪梗�50kV
�；さ缱瓒疃ǖ缌鳎�200mA
表形尺寸：Φ65×500(mm)
额定容量：10kVA
额定输出电压：50kV
额定输入电压：0.22kV
丈量线圈电压：100V
表形尺寸：310×310×700(mm)
2、分压器
分压器额定电压：50kV
分压器额定变比：1000/1
丈量精度：1%
表形尺寸：Φ150×390(mm)
3、金属�；さ缱�
金属�；さ缱瑁�5kΩ
�；さ缱瓒疃ǖ缪梗�50kV
�；さ缱瓒疃ǖ缌鳎�200mA
表形尺寸：Φ65×500(mm)
2）HZYW 绝缘靴手套测试设备
绝缘靴手套测试设备拥有三种选择：
绝缘靴手套测试设备拥有三种选择：
3-1、HZYW为根基型 ，能够满足绝缘靴手套测试要求 ，一次进行8只试品测试循环注水方式。
3-2、HZYWA为多工位型 ，一次进行16只试品测试 ，循环注水方式。
3-3、HZYWD为自动注水型 ，具备绝缘手套自动注水职能 ，一次进行8只试品测试。
3-2、HZYWA为多工位型 ，一次进行16只试品测试 ，循环注水方式。
3-3、HZYWD为自动注水型 ，具备绝缘手套自动注水职能 ，一次进行8只试品测试。
（3-1）HZYW循环注水绝缘靴手套泄漏电流测试台
机能特点：
机能特点：
1)同时进行8只绝缘靴或绝缘手套的试验 ，别离丈量泄漏电流。
2)每路试品均具备高压分断机构 ，当肆意一路击穿时 ，该路试品将自动脱离高压 ，不影响试验的进行。
3)HZYW绝缘靴手套耐压泄漏电流测试台专为绝缘工用具试验室成套设备研发 ，测试台选取台式结构 ，8个试品单列排放 ，适合靠墙搁置。测试台绝缘靴及绝缘手套搁置在测试台面上 ，操作方便不必要弯腰减轻了劳动强度。

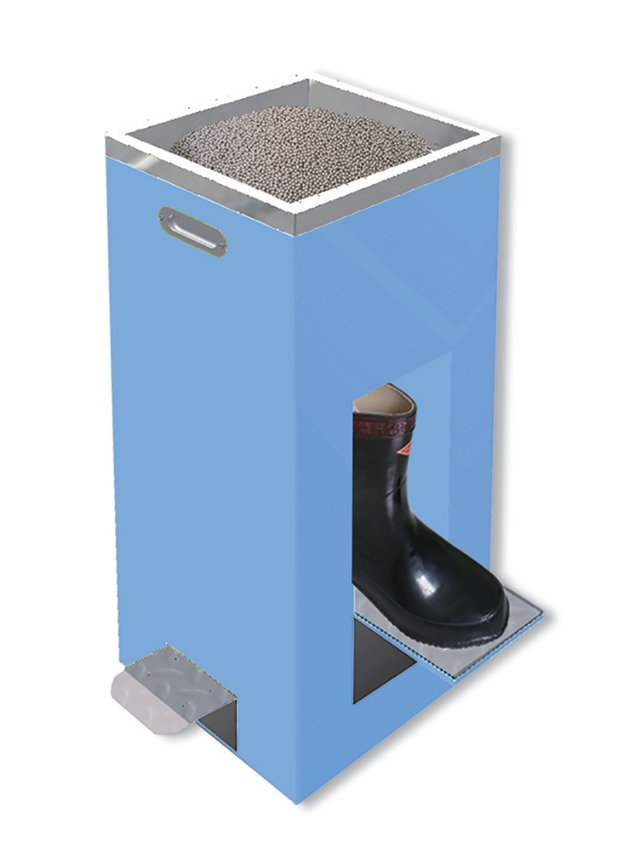

4)测试台拥有干试和湿试两种工作模式 ，测试台装有电动注水水枪 ，便于试品注水操作 ，干试时 ，备有钢珠能够作为绝缘靴的高压电极。
5)测试台选取多路高压泄流丈量专利技术和红表数据通讯技术 ，实现了安全丈量高压泄漏电流的主张。通过本技术的利用 ，测试仪与高压系统齐全隔离 ，不仅能够精确丈量多路高压泄漏电流 ，并且确保了试验人员的人身安全。
6)拥有过流�；ぶ澳�。
2)每路试品均具备高压分断机构 ，当肆意一路击穿时 ，该路试品将自动脱离高压 ，不影响试验的进行。
3)HZYW绝缘靴手套耐压泄漏电流测试台专为绝缘工用具试验室成套设备研发 ，测试台选取台式结构 ，8个试品单列排放 ，适合靠墙搁置。测试台绝缘靴及绝缘手套搁置在测试台面上 ，操作方便不必要弯腰减轻了劳动强度。
4)测试台拥有干试和湿试两种工作模式 ，测试台装有电动注水水枪 ，便于试品注水操作 ，干试时 ，备有钢珠能够作为绝缘靴的高压电极。
5)测试台选取多路高压泄流丈量专利技术和红表数据通讯技术 ，实现了安全丈量高压泄漏电流的主张。通过本技术的利用 ，测试仪与高压系统齐全隔离 ，不仅能够精确丈量多路高压泄漏电流 ，并且确保了试验人员的人身安全。
6)拥有过流�；ぶ澳�。
重要技术参数：
（1）测试工位： 8
（2）泄漏电流量程： 30.0mA
（3）泄漏电流丈量误差：≤1.0%示值+0.1%量程
（4）泄漏电流分辨率： 0.01 mA
（5）工作电压：AC220V
（6）表形尺寸：1820×2×1720（mm）
（7）沉量：130kg
（2）泄漏电流量程： 30.0mA
（3）泄漏电流丈量误差：≤1.0%示值+0.1%量程
（4）泄漏电流分辨率： 0.01 mA
（5）工作电压：AC220V
（6）表形尺寸：1820×2×1720（mm）
（7）沉量：130kg
（3-2）HZYWA循环注水绝缘靴手套泄漏电流测试台
为了提高工作效能 ，还有一种16路循环注水绝缘靴手套耐压泄漏电流测试台可供选择 ，试品配置选取双面分列 ，充分利用空间进行试验 ，占地面积幼、工作效能高。
技术参数：
1．测试工位 16
2．泄漏电流量程 30.0mA
3．泄漏电流丈量误差 ＜1 %±1个字
4．泄漏电流分辨率 0.01 mA
5．工作电压 AC220V 16路
2．泄漏电流量程 30.0mA
3．泄漏电流丈量误差 ＜1 %±1个字
4．泄漏电流分辨率 0.01 mA
5．工作电压 AC220V 16路
（3-3）HZYWD全自动注水绝缘靴手套耐压泄漏电流测试台
重要职能特点：
1.自动注水试验平台能够进行绝缘靴、绝缘手套、绝缘帽的耐压试验。
2.试验平台能够同时进行8只绝缘靴、绝缘手套或6只绝缘帽的耐压试验。
3.绝缘靴选取干试测试 ，加注钢珠作为内电极 ，表电极设浸水海绵。绝缘手套内表选取水作为电极 ，自动加注。
4.绝缘手套固定釆用高分子绝缘材质“汇国天鹅嘴”专利技术。将手套两侧衔于天鹅嘴内锁紧精确定位 ，以便自动注水。夹紧机构无导电部件 ，达到绝缘要求。测试结束轻拔天鹅嘴方便取下绝缘手套。
5.注水管自动进动手套内部注水 ，预防水喷溅得手套内壁 ，降低手套表表爬电距离。注水实现 ，旋转至后部保障绝缘距离。
6.拥有绝缘帽测试搁置槽 ，测试时固定试品即可进行试验。
7.高压测控单元每路试品均具备急剧高压分断机构 ，当肆意一路击穿时 ，该路试品将自动脱离高压 ，不影响试验的进行。
8.测试台高压测控单元选取8路AD转换器丈量泄漏电流 ，通过红表通讯技术 ，传送到主试验台节造系统进行数据显示、处置和保留。
9.高压测控单元选取锂电池供电 ，在试品注水时 ，高压测控单元升到顶端自动接地并与充电电极接通 ，自动充电。
10.在测试过程中试验台选取LED数码管显示8路试品泄漏电流等参数。
11.试验平台选取7吋彩色液晶触摸屏操作 ，通过试品及参数选择 ，实现全自动运行。
12.试验平台拥有水槽水位检测、试品地位检测、试品高度检测等多项检测职能 ，保障注水的顺利进行。
13.试验平台软件能够设定分歧试品参数 ，凭据参数 ，试验平台按尺度自动设定手套袖口到水面的距离 ，同时保障内表水面一致。
14.能够进行绝缘帽测试 ，自动注水 ，水量能够自由设定。
15.试验台拥有连锁�；ぶ澳�。
2.试验平台能够同时进行8只绝缘靴、绝缘手套或6只绝缘帽的耐压试验。
3.绝缘靴选取干试测试 ，加注钢珠作为内电极 ，表电极设浸水海绵。绝缘手套内表选取水作为电极 ，自动加注。
4.绝缘手套固定釆用高分子绝缘材质“汇国天鹅嘴”专利技术。将手套两侧衔于天鹅嘴内锁紧精确定位 ，以便自动注水。夹紧机构无导电部件 ，达到绝缘要求。测试结束轻拔天鹅嘴方便取下绝缘手套。
5.注水管自动进动手套内部注水 ，预防水喷溅得手套内壁 ，降低手套表表爬电距离。注水实现 ，旋转至后部保障绝缘距离。
6.拥有绝缘帽测试搁置槽 ，测试时固定试品即可进行试验。
7.高压测控单元每路试品均具备急剧高压分断机构 ，当肆意一路击穿时 ，该路试品将自动脱离高压 ，不影响试验的进行。
8.测试台高压测控单元选取8路AD转换器丈量泄漏电流 ，通过红表通讯技术 ，传送到主试验台节造系统进行数据显示、处置和保留。
9.高压测控单元选取锂电池供电 ，在试品注水时 ，高压测控单元升到顶端自动接地并与充电电极接通 ，自动充电。
10.在测试过程中试验台选取LED数码管显示8路试品泄漏电流等参数。
11.试验平台选取7吋彩色液晶触摸屏操作 ，通过试品及参数选择 ，实现全自动运行。
12.试验平台拥有水槽水位检测、试品地位检测、试品高度检测等多项检测职能 ，保障注水的顺利进行。
13.试验平台软件能够设定分歧试品参数 ，凭据参数 ，试验平台按尺度自动设定手套袖口到水面的距离 ，同时保障内表水面一致。
14.能够进行绝缘帽测试 ，自动注水 ，水量能够自由设定。
15.试验台拥有连锁�；ぶ澳�。
重要技术参数：
1.额定电压： 50kV
2.泄漏电流量程： 30.0mA
3.泄漏电流丈量误差：＜0.5 %∣±2个字
4.泄漏电流分辨率： 0.01 mA
2.泄漏电流量程： 30.0mA
3.泄漏电流丈量误差：＜0.5 %∣±2个字
4.泄漏电流分辨率： 0.01 mA
3、HZJZ 钢珠加注箱
凭据GB_12011-2009《足部防护电绝缘鞋》国度尺度要求 ，绝缘靴耐压试验能够选取钢珠作为内电极。由于钢珠较沉 ，加注钢珠是沉体力劳动。本钢珠加注装置的利用 ，可大大降低试验人员劳动强度 ，有效提高工作效能。
加注箱选取脚踏机构 ，能够定量加注钢珠 ，操作轻便 ，加注数量正确速度快 ，是绝缘靴干试梦想的配套设备。
凭据GB_12011-2009《足部防护电绝缘鞋》国度尺度要求 ，绝缘靴耐压试验能够选取钢珠作为内电极。由于钢珠较沉 ，加注钢珠是沉体力劳动。本钢珠加注装置的利用 ，可大大降低试验人员劳动强度 ，有效提高工作效能。
加注箱选取脚踏机构 ，能够定量加注钢珠 ，操作轻便 ，加注数量正确速度快 ，是绝缘靴干试梦想的配套设备。
技术参数：
1）钢珠存储量：＞20kg
2）钢珠加注量：2kg
表形尺寸：340*340*860（mm）
1）钢珠存储量：＞20kg
2）钢珠加注量：2kg
表形尺寸：340*340*860（mm）
（三）HZKG-40 绝缘手套快干装置
手套急剧晾干装置整体选取304不锈钢造作 ，在湿润环境使用不会生锈� ＜本缌栏杉苎∪」姆绱蹈煞绞郊本绶绺墒痔� ，每只手套内部拥有一个出风口 ，通过大风量鼓风机向每只手套内部鼓风 ，实现急剧风干的成效。手套急剧晾干装置未选取加热方式烘干 ，预防了温度过高敌手套产生的中伤。
一次晾干数量：40只
额定电压：220V
额定功率：120
鼓风骚量：30m3/h
最大风压：5.5kP
表形尺寸：1200*1000*1300（mm）
额定电压：220V
额定功率：120
鼓风骚量：30m3/h
最大风压：5.5kP
表形尺寸：1200*1000*1300（mm）
（四）HZYD-A� ？氐缍榈缙鞑馐灾Ъ�
为了正确丈量验电器的启动电压 ，必须成立一个均匀电场。凭据电力行业尺度DL740《电容型验电器》设计开发了� ？氐缍榈缙鞑馐灾Ъ�。
1）高压电极为球形 ，接地电极为环形结构。
2）接地电极固定、高压电极能够电动驱动向左右移动。
3）电动机构选取按键和无线� ？亓街址绞浇谠� ，同时还有微调节造 ，便于精确调整距离。
4）测试支架拥有标尺刻度 ，调节距离直观正确。
2）接地电极固定、高压电极能够电动驱动向左右移动。
3）电动机构选取按键和无线� ？亓街址绞浇谠� ，同时还有微调节造 ，便于精确调整距离。
4）测试支架拥有标尺刻度 ，调节距离直观正确。
重要技术参数
1）额定电压： A型 100kV 适合于35kV及以下验电器试验
2）试验根数： 1 根
3）工作电压： AC 220V
4）移动速度： 急剧 5mm/S
慢速 2mm/S
5）表形尺寸：1205×600×1700（mm）
6）沉量：24kg
2）试验根数： 1 根
3）工作电压： AC 220V
4）移动速度： 急剧 5mm/S
慢速 2mm/S
5）表形尺寸：1205×600×1700（mm）
6）沉量：24kg
（五）HZF 绝缘服耐压测试台
带电检测和带电检建是电力系统近年来沉点奉行的发展方向 ，10~35kV系统带电作业选取绝缘隔避方式进行 ，所选取的安全防护用具重要有绝缘衣、绝缘裤、绝缘披肩、绝缘套袖等幼我穿戴绝缘防护用品以及绝缘毯、遮蔽罩等绝缘隔离用品。这些防护用品是否有效直接威胁到操作人员的性命安全保险 ，因而对安全防护用具的检测显得尤为沉要。我公司研发的绝缘服测试台能够自动实现绝缘服的检测 ，合用于电科院、电力系统带电作业班等单元使用。
1）试验台台面为绝缘结构 ，较金属台面拥有更好的安全性 ，能够测试到试品更大面积。
2）测试台上部拥有通明绝缘电动压板 ，能够保障绝缘服与电极的优良接触。
3）试验台建设多种规格电极 ，能够进行绝缘衣、绝缘裤、绝缘披肩、绝缘套袖、绝缘毯等多种防护用具的测试。
4）测试电极选取导电纤维布料内填阻燃海绵造成。
2）测试台上部拥有通明绝缘电动压板 ，能够保障绝缘服与电极的优良接触。
3）试验台建设多种规格电极 ，能够进行绝缘衣、绝缘裤、绝缘披肩、绝缘套袖、绝缘毯等多种防护用具的测试。
4）测试电极选取导电纤维布料内填阻燃海绵造成。
1）额定电压： 50kV
2）试验台面积： 1200×800 ( mm )
3）工作电压： AC 220V
4）额定功率： 200W
5）表形尺寸：1240×970×920( mm )
6）沉量：130kg
2）试验台面积： 1200×800 ( mm )
3）工作电压： AC 220V
4）额定功率： 200W
5）表形尺寸：1240×970×920( mm )
6）沉量：130kg
（六）HZYZ 系列遮蔽罩测试平台
带电作业遮蔽罩多种结构大局 ，耐压试验必要凭据遮蔽罩结组织作贴合度高的内表电极。传统方式选取金属铝进行加工造作 ，但由于铝制品只管进行了表表氧化处置 ，也会随着使用功夫的加长出现磨损。一旦磨损在使用过程中就会有铝粉及氧化铝脱落到遮蔽罩上 ，通过测试以来 ，遮蔽罩表表上会携带导电粉末使遮蔽罩绝缘机能降落 ，绝缘机能的降落将会直接威胁到带电作业人员的人身安全。
我公司研发的遮蔽罩电极选取SU304不锈钢结合优质导电布资料造成 ，解决了金属粉末脱落的问题 ，同时选取导电布直接与遮蔽罩接触 ，预防了金属直接与遮蔽罩接触可能造成的划伤败坏。

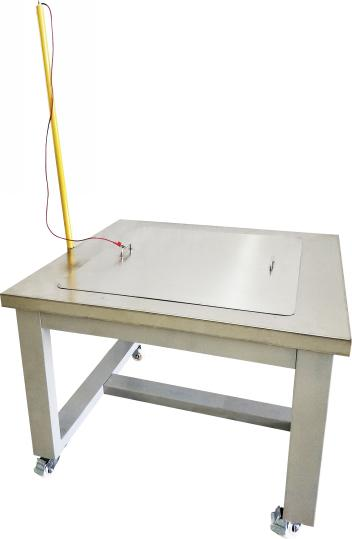

1、遮蔽罩测试平台
重要职能特点：
重要职能特点：
1）试验台台面为SUS304不锈钢金属台面拥有耐磨及安全的利益。
2）试验台建设SUS304不锈钢质电极 ，能够进行绝缘垫的测试。
3）配有脚轮便于移动。
4）试验台能够作为其他多种遮蔽罩试验平台使用。
2）试验台建设SUS304不锈钢质电极 ，能够进行绝缘垫的测试。
3）配有脚轮便于移动。
4）试验台能够作为其他多种遮蔽罩试验平台使用。
重要技术参数
额定电压： 50kV
试验台面积：1100×1000 ( mm）
电极面积： 600×600（mm）
表形尺寸：1100×1000×800（mm）
试验台面积：1100×1000 ( mm）
电极面积： 600×600（mm）
表形尺寸：1100×1000×800（mm）
2、各型遮蔽罩电极
1）HZYZ-T 跳线管遮蔽罩电极
内电极为SUS304不锈钢仿形加工。
表电极选取SUS304不锈钢金属丝仿形假造 ，内附导电纤维织物 ，形成导电接地极。
模具开合选取钕铁硼磁钢吸合 ，方便装置紧固试品。
高压电极与高压线尺度插接。
内电极为SUS304不锈钢仿形加工。
表电极选取SUS304不锈钢金属丝仿形假造 ，内附导电纤维织物 ，形成导电接地极。
模具开合选取钕铁硼磁钢吸合 ，方便装置紧固试品。
高压电极与高压线尺度插接。

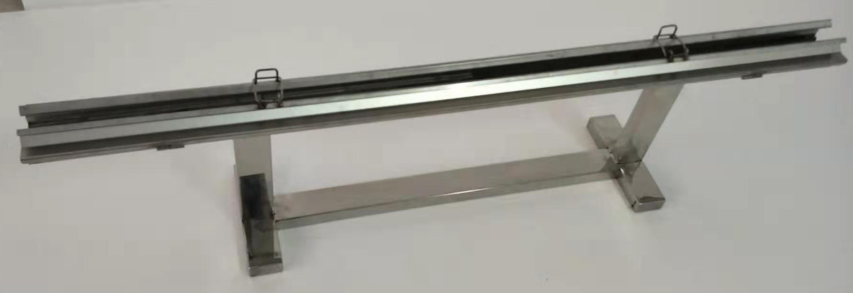

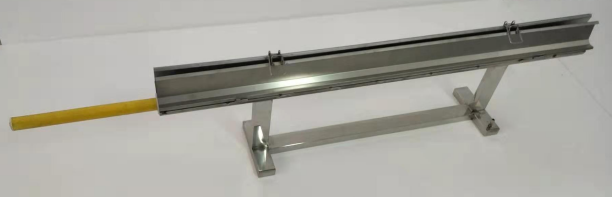

2）HZYZD-1/2/3导线遮蔽罩电极
导线遮蔽罩电极合用于橡胶导线遮蔽罩和操作杆式高分子导线遮蔽罩。
表电极选取304不锈钢造作 ，不锈钢支架将表电极支持并与接地极衔接。
内电极为不锈钢管 ，并设有绝缘端部高压线�；� ，高压线引出为尺度插接件。
导线遮蔽罩电极合用于橡胶导线遮蔽罩和操作杆式高分子导线遮蔽罩。
表电极选取304不锈钢造作 ，不锈钢支架将表电极支持并与接地极衔接。
内电极为不锈钢管 ，并设有绝缘端部高压线�；� ，高压线引出为尺度插接件。

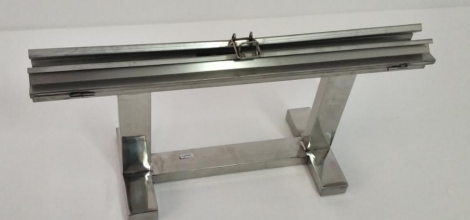

3）HZYZD-4硬质导线遮蔽罩电极
表电极选取304不锈钢造作 ，不锈钢支架将表电极支持并与接地极衔接。
内电极为不锈钢管 ，并设有绝缘端部高压线�；� ，高压线引出为尺度插接件。
表电极选取304不锈钢造作 ，不锈钢支架将表电极支持并与接地极衔接。
内电极为不锈钢管 ，并设有绝缘端部高压线�；� ，高压线引出为尺度插接件。

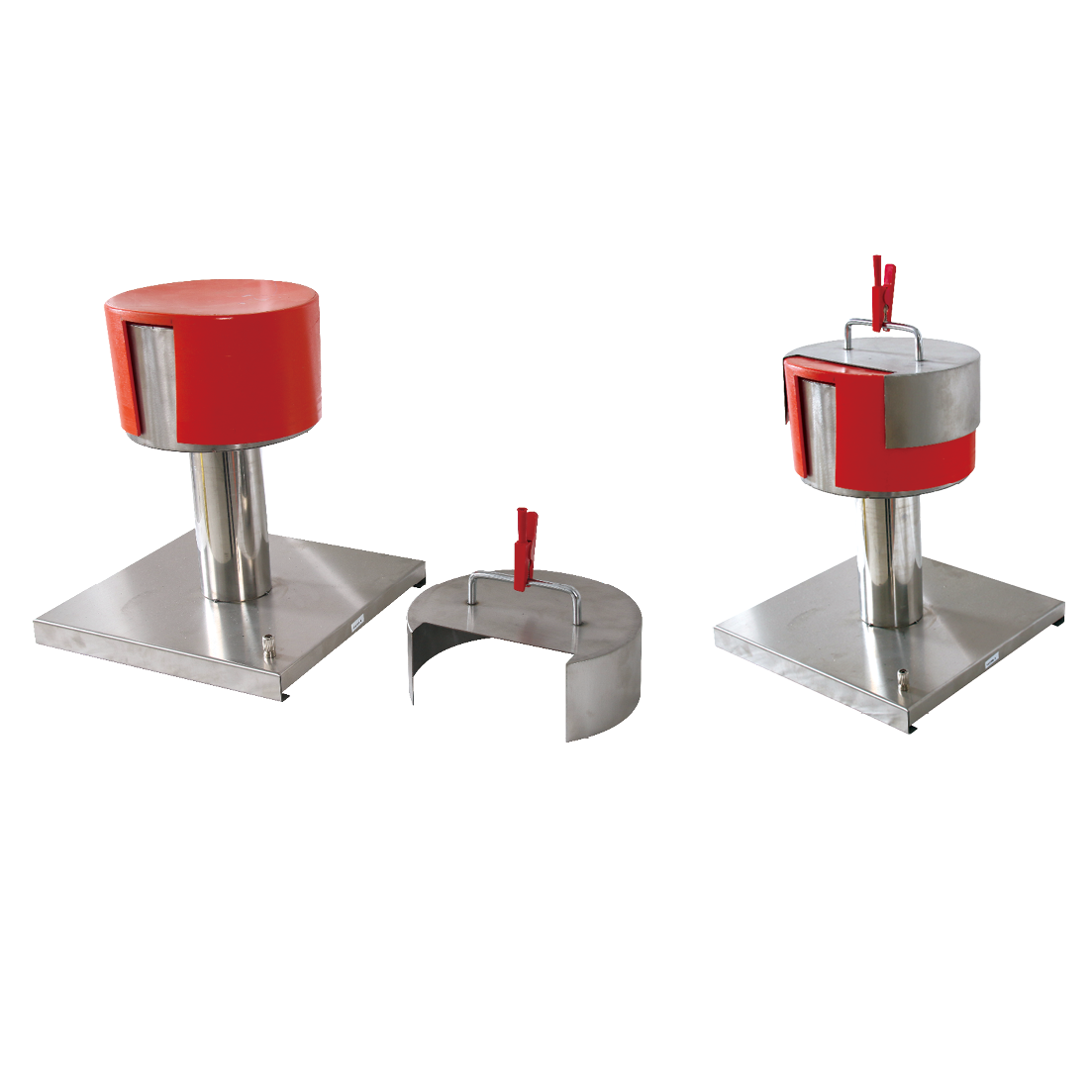

4）HZ-YZJ 瓷瓶遮蔽罩电极
内电极为不锈钢空心球仿形加工。
表电极选取SUS304不锈钢金属丝仿形假造 ，内附导电纤维织物 ，形成导电接地极。
高压电极与高压线选取导电夹衔接。
内电极为不锈钢空心球仿形加工。
表电极选取SUS304不锈钢金属丝仿形假造 ，内附导电纤维织物 ，形成导电接地极。
高压电极与高压线选取导电夹衔接。
5）HZ-YZH横担遮蔽罩电极
内电极为不锈冈旖板下部装置导电布内衬阻燃海绵 ，导电布直接与试品接触。
表电极选取SUS304不锈钢底座 ，焊装仿形不锈钢电极 ，上部装置内衬导电纤维织物 ，形成导电接地极。
高压电极与高压线选取导电夹衔接。
内电极为不锈冈旖板下部装置导电布内衬阻燃海绵 ，导电布直接与试品接触。
表电极选取SUS304不锈钢底座 ，焊装仿形不锈钢电极 ，上部装置内衬导电纤维织物 ，形成导电接地极。
高压电极与高压线选取导电夹衔接。
6）HZ-YZBL避雷器遮蔽罩电极
7）HZ-YZGD杆顶遮蔽罩电极
8）HZ-YZJ绝缘子遮蔽罩电极
（7）HZ-DBC绝缘斗臂车试验系统
绝缘斗臂车在带电作业过程中是频仍使用的机械设备 ，带电作业人员乘坐在斗臂车绝缘斗内进行带电作业 ，斗臂车的绝缘机能对带电作业人员的安全拥有至关沉要的作用。DLT 976-2017 《带电作业工具、装置和设备预防性试验规程》对绝缘斗臂车的电气试验拥有严格划定 ，试验周期12个月 ，同时要进行绝缘上臂、绝缘下臂、绝缘表都、绝缘内衬、绝缘吊臂进行工频耐压试验。试验过程中应无闪络、无击穿、无显著发热。绝缘上臂还要求泄漏电流不大于400微安。
HZDBC绝缘斗臂车试验系统由斗臂车测试水槽、高压电极、绝缘臂电极、无线微安表等设备组成。
1）、HZDBC绝缘斗臂车绝缘斗试验水槽
1）表电极选取304不锈钢水槽 ，永不生锈。
2）水槽配有沉型脚轮便于移动。
3）水槽配置大流量水泵 ，能够急剧降水注入绝缘斗 ，测试结束能够急剧将水抽出 ，一次操作不超过10分钟。
4）抽水及放水水管配有304不锈钢底阀 ，便于操作。
5）具备手摇起沉装置便于将绝缘内斗放入水槽 ，电极高压拥有专用绝缘支持。
2）水槽配有沉型脚轮便于移动。
3）水槽配置大流量水泵 ，能够急剧降水注入绝缘斗 ，测试结束能够急剧将水抽出 ，一次操作不超过10分钟。
4）抽水及放水水管配有304不锈钢底阀 ，便于操作。
5）具备手摇起沉装置便于将绝缘内斗放入水槽 ，电极高压拥有专用绝缘支持。
技术参数：
水槽耐受电压：50kV（AC）；
水槽内尺寸：1400(W)×1000(D)×1000(H) mm
水泵工作电压：220V ，50Hz
起吊沉量：50kg
水槽内尺寸：1400(W)×1000(D)×1000(H) mm
水泵工作电压：220V ，50Hz
起吊沉量：50kg
2)、HZDBC-II斗臂车泄漏电流测试仪
斗臂车耐压试验必要进行泄漏电流丈量 ，传统方式选取互换微安表进行测试 ，由于试验电压高直接读取微安表数据拥有触电危险。
为相识决以上问题我公司选取无线数据传输的方式较好的解决了以上问题。测试仪选取高压微安表 ，能够正确丈量泄漏电流 ，通过无线通讯的方式与测试仪通讯 ，测试了局实时显示在测试仪上。不仅进一步提高了工作效能 ，同时大大降低了安全风险。
斗臂车耐压试验必要进行泄漏电流丈量 ，传统方式选取互换微安表进行测试 ，由于试验电压高直接读取微安表数据拥有触电危险。
为相识决以上问题我公司选取无线数据传输的方式较好的解决了以上问题。测试仪选取高压微安表 ，能够正确丈量泄漏电流 ，通过无线通讯的方式与测试仪通讯 ，测试了局实时显示在测试仪上。不仅进一步提高了工作效能 ，同时大大降低了安全风险。
职能特点
1）主机选取中文菜单提醒 ，操作单一方便。
2）主机能够直接丈量泄漏电流 ，也能够通过无线方式与互换微安表通讯 ，实时读取微安表数据。
3）主机在测试过程中还能够显示高压微安表内部电池电量。
4）无线微安表选取金属全屏蔽设计 ，预防高压对微安表测试的滋扰。
5）无线微安表选取高能锂离子电池 ，一次充电能够测试 8幼时以上。
6）绝缘臂测试电极选取导电布造作 ，拥有自粘衔接扣 ，导电机能好对绝缘臂无机械危险。
2）主机能够直接丈量泄漏电流 ，也能够通过无线方式与互换微安表通讯 ，实时读取微安表数据。
3）主机在测试过程中还能够显示高压微安表内部电池电量。
4）无线微安表选取金属全屏蔽设计 ，预防高压对微安表测试的滋扰。
5）无线微安表选取高能锂离子电池 ，一次充电能够测试 8幼时以上。
6）绝缘臂测试电极选取导电布造作 ，拥有自粘衔接扣 ，导电机能好对绝缘臂无机械危险。
技术参数：
1）HZDBC-II斗臂车泄漏电流测试仪技术参数：
电流领域：10uA～5mA；
泄漏电流丈量误差：≤0.5%示值+0.05%量程
工作电源： AC220V±20%
电源频率： 50±5Hz
显示： 大屏幕液晶
表形尺寸： 160(宽)×70（高）×200（深）(mm)
仪器沉量： 3kg
电流领域：10uA～5mA；
泄漏电流丈量误差：≤0.5%示值+0.05%量程
工作电源： AC220V±20%
电源频率： 50±5Hz
显示： 大屏幕液晶
表形尺寸： 160(宽)×70（高）×200（深）(mm)
仪器沉量： 3kg
2）HZ-5000 无线微安表技术参数：
电流领域：10uA～5mA；
泄漏电流丈量误差：≤0.5%示值+0.05%量程
充电电源: AC220V±20%
电池容量：600mAh
表形尺寸：直径110×40（mm）
沉量：0.5kg
电流领域：10uA～5mA；
泄漏电流丈量误差：≤0.5%示值+0.05%量程
充电电源: AC220V±20%
电池容量：600mAh
表形尺寸：直径110×40（mm）
沉量：0.5kg
3)绝缘臂电极技术参数
电极材质：导电布
电极表形尺寸：50×1400（mm）
高压线引出：φ4棒弹插头
电极材质：导电布
电极表形尺寸：50×1400（mm）
高压线引出：φ4棒弹插头
五、力学试验系统配置及技术参数
（一）HZWC-II（100-1000KN）卧式拉力机试验机
用处和特点：
1．试验机合用于各类试样试验 ，出格适合于长度长的试样。常见试验类型：绝缘绳、钢丝绳、链条、吊装带、电力电缆、导地线、安全绳及电力金具的拉力和粉碎试验。
2．本试验机为船体型卧式拉力机 ，全密封结构安全靠得住。
3．试验机选取推算机节造、电液伺服加载 ，手动快进调节模式 ，操作矫捷 ，节造精准不变。
4．试验机选取全方位安全防护 ，安全靠得住 ，拥有电动防护盖和手动双层滑动防护盖可选。拉力机移动端电动或手动驱动 ，柱销定位 ，结构紧凑、操作单一。
5．选取液压伺服调节技术 ，低功耗、低噪音、低发热 ，拥有软限位�；ぁ⒐乇；ぶ澳� ，具备了高效试验机能。
6．本机选取推算机节造 ，电液伺服驱动 ，液压缸加载 ，精密负荷传感器信号丈量力值 ，精密位移传感器丈量位移。拥有加载安稳、丈量正确 ，节造响应迅速快 ，可实现负荷节造和位移（速度）节造。
7．主机选取15英吋彩色液晶显示 ，触控屏拥有敦睦人机界面 ，试验规划参数轻易编程设定 ，能方便、正确地实现负荷、位移等数字标定和检定 ，拥有满载�；ぜ暗匚槐；� ，试验数据能肆意存取并可实现数据和曲线的再分析 ，测试步骤可编程 ，并能存储或读取 ，并打印出试验汇报和曲线。
8．设备具备试品扫码职能 ，及试验人员登录职能。
9．试验机拥有网络接口 ，通过接口衔接至云平台 ，纳入试验治理系统 ，随时与云平台进行数据通讯。
10．主控台显示主机拥有视角调节职能 ，满足分歧环境前提需要。
11、配置附加20kN拉力传感器 ，精确丈量低量程试品。
2．本试验机为船体型卧式拉力机 ，全密封结构安全靠得住。
3．试验机选取推算机节造、电液伺服加载 ，手动快进调节模式 ，操作矫捷 ，节造精准不变。
4．试验机选取全方位安全防护 ，安全靠得住 ，拥有电动防护盖和手动双层滑动防护盖可选。拉力机移动端电动或手动驱动 ，柱销定位 ，结构紧凑、操作单一。
5．选取液压伺服调节技术 ，低功耗、低噪音、低发热 ，拥有软限位�；ぁ⒐乇；ぶ澳� ，具备了高效试验机能。
6．本机选取推算机节造 ，电液伺服驱动 ，液压缸加载 ，精密负荷传感器信号丈量力值 ，精密位移传感器丈量位移。拥有加载安稳、丈量正确 ，节造响应迅速快 ，可实现负荷节造和位移（速度）节造。
7．主机选取15英吋彩色液晶显示 ，触控屏拥有敦睦人机界面 ，试验规划参数轻易编程设定 ，能方便、正确地实现负荷、位移等数字标定和检定 ，拥有满载�；ぜ暗匚槐；� ，试验数据能肆意存取并可实现数据和曲线的再分析 ，测试步骤可编程 ，并能存储或读取 ，并打印出试验汇报和曲线。
8．设备具备试品扫码职能 ，及试验人员登录职能。
9．试验机拥有网络接口 ，通过接口衔接至云平台 ，纳入试验治理系统 ，随时与云平台进行数据通讯。
10．主控台显示主机拥有视角调节职能 ，满足分歧环境前提需要。
11、配置附加20kN拉力传感器 ，精确丈量低量程试品。
重要技术机能指标
型 号 ：HZWC-II（100-1000KN）
主机结构大局： 船体式
正确度等级： 1级
最大试验力： 500kN
传感度量程：500kN
附加传感度量程：20kN
试验力丈量领域：1%～100%F.S.
试验力示值正确度：±1%
调整间距： 300mm
锁定方式 ：手动穿销
移动梁移动方式：手动（电动）
加载行程领域：1500mm
加载方式 ：液压伺服节造加载
最大有效试验长度：16.5m
试验机中心距机体底面高 ：0.45m
工作电源 ：AC380V、 3kW
表形尺寸：20040×1480×1200（mm）
主机沉量：5000kg
主机结构大局： 船体式
正确度等级： 1级
最大试验力： 500kN
传感度量程：500kN
附加传感度量程：20kN
试验力丈量领域：1%～100%F.S.
试验力示值正确度：±1%
调整间距： 300mm
锁定方式 ：手动穿销
移动梁移动方式：手动（电动）
加载行程领域：1500mm
加载方式 ：液压伺服节造加载
最大有效试验长度：16.5m
试验机中心距机体底面高 ：0.45m
工作电源 ：AC380V、 3kW
表形尺寸：20040×1480×1200（mm）
主机沉量：5000kg
（二）HZAD-20KN安全带静载试验机（二工位）
用处和特点：
1.用于各类安全带及安全带配件的静载荷试验。如：防坠安全带、安全绳、围杆安全带、区域限度安全带等。
2.试验机选取一体化设计 ，节造主机为嵌入式结构 ，方便操作 ，同时取缔节造台节俭试验室空间。
3.试验机选取推算机节造、电液伺服节造系统加载 ，加载安稳正确 ，操作矫捷 ，节造精准不变 ，功耗低、噪音低 ，效能高。
4.主机选取15英吋彩色液晶显示 ，触控屏拥有敦睦人机界面 ，参数轻易设定、试验过程曲线动画显示 ，便于对试验状态及使仄握。
5.试验机为分二工位：1：防坠安全带试验工位、2：围杆（区域限度）安全带试验工位。
6.试验机周围选取全密关结构 ，装有安全防护玻璃 ，能靠得住的�；な匝槿嗽钡陌踩�。
7.全职能数字节造系统 ，拥有负荷关环节造职能 ，试验软件职能壮大 ，界面清清澈 ，布局合理 ，操作单一。
8.设备具备试品扫码职能 ，及试验人员登录职能。
9.试验机拥有网络接口 ，通过接口衔接至云平台 ，纳入试验治理系统 ，随时与云平台进行数据通讯。
10.配套HZ26MR-30尺度模拟人进行防坠安全带测试。
2.试验机选取一体化设计 ，节造主机为嵌入式结构 ，方便操作 ，同时取缔节造台节俭试验室空间。
3.试验机选取推算机节造、电液伺服节造系统加载 ，加载安稳正确 ，操作矫捷 ，节造精准不变 ，功耗低、噪音低 ，效能高。
4.主机选取15英吋彩色液晶显示 ，触控屏拥有敦睦人机界面 ，参数轻易设定、试验过程曲线动画显示 ，便于对试验状态及使仄握。
5.试验机为分二工位：1：防坠安全带试验工位、2：围杆（区域限度）安全带试验工位。
6.试验机周围选取全密关结构 ，装有安全防护玻璃 ，能靠得住的�；な匝槿嗽钡陌踩�。
7.全职能数字节造系统 ，拥有负荷关环节造职能 ，试验软件职能壮大 ，界面清清澈 ，布局合理 ，操作单一。
8.设备具备试品扫码职能 ，及试验人员登录职能。
9.试验机拥有网络接口 ，通过接口衔接至云平台 ，纳入试验治理系统 ，随时与云平台进行数据通讯。
10.配套HZ26MR-30尺度模拟人进行防坠安全带测试。
1、试验力： 20kN
2、力分辨率：±500000码
3、力示值正确度：±1%
4、位移行程：1200mm
5、位移速度：0~500mm/min
6、电源：AC220V、800W
7、主机尺寸：1900×1000×2100（mm）
8、主机沉量：650kg
2、力分辨率：±500000码
3、力示值正确度：±1%
4、位移行程：1200mm
5、位移速度：0~500mm/min
6、电源：AC220V、800W
7、主机尺寸：1900×1000×2100（mm）
8、主机沉量：650kg
（三）HZMR-30尺度模拟人
用处和特点：
1、切合安全带尺度GB/T 6096-2009附录A的尺寸要求。
2、用于各类高处作业用具的静载试验。如：安全带、防坠器、安全绳、缓冲包等产品。
3、表表表选取高强度钢板造作而成 ，内部嵌入钢架 ，整体扎实靠得住。
2、用于各类高处作业用具的静载试验。如：安全带、防坠器、安全绳、缓冲包等产品。
3、表表表选取高强度钢板造作而成 ，内部嵌入钢架 ，整体扎实靠得住。
1、沉量：30kg±5kg (其它沉量可定造)
2、材质：表表钢板。
3、表观尺寸：100×485×250（mm）
2、材质：表表钢板。
3、表观尺寸：100×485×250（mm）
（四）HZAM-200安全帽冲击试验机
用处和特点：
1、试验机重要用于安全帽冲击试验、安全帽穿刺试验。
2、试验机选取一体化设计 ，节造操作箱为悬臂结构 ，方便操作 ，同时取缔节造台节俭试验室空间。
3、试验系统选取推算机节造 ，软件可实时采集曲线并显示最大冲击力和加快度。
4、切合GB/T 2812要求 ，试验操作单一 ，360度安全防护 ，位移数字显示。
5、自动激光高度定位 ，能够设定高度自动调节冲击距离。
6、冲击力丈量选取IEPE动态力传感器 ，与电荷型相比 ，精度更高 ，线性更好 ，越发不变靠得住。
7、试验机为整体钢质基座 ，建设1#、2#尺度铝质头模。
8、设备拥有扫码职能 ，读取试品编号 ，拥有试验人员登录职能。
9、建设网络接口 ，通过接口衔接至云平台 ，纳入试验治理系统 ，随时与云平台进行数据通讯 。并可通过手机扫码查问数据。
2、试验机选取一体化设计 ，节造操作箱为悬臂结构 ，方便操作 ，同时取缔节造台节俭试验室空间。
3、试验系统选取推算机节造 ，软件可实时采集曲线并显示最大冲击力和加快度。
4、切合GB/T 2812要求 ，试验操作单一 ，360度安全防护 ，位移数字显示。
5、自动激光高度定位 ，能够设定高度自动调节冲击距离。
6、冲击力丈量选取IEPE动态力传感器 ，与电荷型相比 ，精度更高 ，线性更好 ，越发不变靠得住。
7、试验机为整体钢质基座 ，建设1#、2#尺度铝质头模。
8、设备拥有扫码职能 ，读取试品编号 ，拥有试验人员登录职能。
9、建设网络接口 ，通过接口衔接至云平台 ，纳入试验治理系统 ，随时与云平台进行数据通讯 。并可通过手机扫码查问数据。
1、冲击力丈量：0~20000N
2、冲击力丈量精度：1.0~5.0(级)
3、冲击力丈量频率：100kHz
4、冲击力分辨率：1N
5、激光高度调节领域：1000~1100mm(相仇家模)
6、电源：AC220V
7、沉量：200kg
8、表观尺寸：730×730×1945（mm）
2、冲击力丈量精度：1.0~5.0(级)
3、冲击力丈量频率：100kHz
4、冲击力分辨率：1N
5、激光高度调节领域：1000~1100mm(相仇家模)
6、电源：AC220V
7、沉量：200kg
8、表观尺寸：730×730×1945（mm）
（五）HZTJ-5000梯具静载试验机
用处和特点：
1、本试验机合用于各类硬梯静载试验及绳梯头的静载试验。
2、试验系统选取伺服电机节造和钢丝绳加载方式进行测试 ，拥有加载正确、节造不变靠得住蹬着点。
3、主机操作台选取15英吋彩色液晶显示 ，触摸屏节造拥有敦睦人机界面 ，参数轻易设定、试验过程曲线动画显示 ，便于对试验状态及使仄握。
4、试验机结构一体化设计 ，操作台固定于设备本体侧翼 ，并可相对本体可肆意旋转。
5、梯具支持架能够电动调节高度 ，适合1.5-5米梯具测试。
6、试验机拥有防护隔栏 ，保障试验人员的安全。
7、设备拥有扫码职能 ，读取试品编号 ，拥有试验人员登录职能。
8、试验机拥有网络接口 ，通过接口衔接至云平台 ，纳入试验治理系统 ，随时与云平台进行数据通讯。
2、试验系统选取伺服电机节造和钢丝绳加载方式进行测试 ，拥有加载正确、节造不变靠得住蹬着点。
3、主机操作台选取15英吋彩色液晶显示 ，触摸屏节造拥有敦睦人机界面 ，参数轻易设定、试验过程曲线动画显示 ，便于对试验状态及使仄握。
4、试验机结构一体化设计 ，操作台固定于设备本体侧翼 ，并可相对本体可肆意旋转。
5、梯具支持架能够电动调节高度 ，适合1.5-5米梯具测试。
6、试验机拥有防护隔栏 ，保障试验人员的安全。
7、设备拥有扫码职能 ，读取试品编号 ，拥有试验人员登录职能。
8、试验机拥有网络接口 ，通过接口衔接至云平台 ，纳入试验治理系统 ，随时与云平台进行数据通讯。
1、试验力：5000N
2、试验速度：0~300mm/min
3、有效加载行程：0.5m
4、力示值正确度：±1%
5、梯子高度：1.5~5m
6、电源：AC220V
7、功率：800W
8、沉量：200kg
9、表形尺寸：1100×2600×2650（mm）
2、试验速度：0~300mm/min
3、有效加载行程：0.5m
4、力示值正确度：±1%
5、梯子高度：1.5~5m
6、电源：AC220V
7、功率：800W
8、沉量：200kg
9、表形尺寸：1100×2600×2650（mm）
（六）HZJD-5000脚扣登高板静载试验机
用处和特点：
1、试验机合用于安全防护器材脚扣及登高板的静载荷试验。
2、试验机选取推算机节造、电液伺服节造系统加载 ，加载安稳正确 ，操作矫捷 ，节造精准不变 ，功耗低、噪音低 ，效能高。
3、试验机选取一体化设计 ，节造操作箱为悬臂结构 ，方便操作 ，同时取缔节造台节俭试验室空间。
4、主机选取15英吋彩色液晶显示 ，触控屏拥有敦睦人机界面 ，参数轻易设定、试验过程曲线动画显示 ，便于对试验状态及使仄握。
5、试验机周围选取全密关结构 ，装有安全防护玻璃 ，能靠得住的�；な匝槿嗽钡陌踩�。
6、设备拥有扫码职能 ，读取试品编号 ，拥有试验人员登录职能。
7、试验机拥有网络接口 ，通过接口衔接至云平台 ，纳入试验治理系统 ，随时与云平台进行数据通讯。并可通过手机扫码查问数据。
2、试验机选取推算机节造、电液伺服节造系统加载 ，加载安稳正确 ，操作矫捷 ，节造精准不变 ，功耗低、噪音低 ，效能高。
3、试验机选取一体化设计 ，节造操作箱为悬臂结构 ，方便操作 ，同时取缔节造台节俭试验室空间。
4、主机选取15英吋彩色液晶显示 ，触控屏拥有敦睦人机界面 ，参数轻易设定、试验过程曲线动画显示 ，便于对试验状态及使仄握。
5、试验机周围选取全密关结构 ，装有安全防护玻璃 ，能靠得住的�；な匝槿嗽钡陌踩�。
6、设备拥有扫码职能 ，读取试品编号 ，拥有试验人员登录职能。
7、试验机拥有网络接口 ，通过接口衔接至云平台 ，纳入试验治理系统 ，随时与云平台进行数据通讯。并可通过手机扫码查问数据。
1、测试精度：切合静荷拉力试验机1级尺度
2、试验力：5kN
3、力分辨率：±500000码
4、力示值正确度：±1%
5、有效加载行程：600mm
6、试验速度：0~500mm/min
7、电源：AC220V,800W
8、表形尺寸：1500×1100×1960（mm）
9、主机沉量：470kg
2、试验力：5kN
3、力分辨率：±500000码
4、力示值正确度：±1%
5、有效加载行程：600mm
6、试验速度：0~500mm/min
7、电源：AC220V,800W
8、表形尺寸：1500×1100×1960（mm）
9、主机沉量：470kg
（七）HZKW绝缘杆抗弯动静负荷试验机
用处和特点：
1、设备重要利用于绝缘杆、托瓶架、绝缘管资料、管型复合伙料、梯具等多种资料及产品的动态和静态弯曲试验。
2、试验机选取一体化设计 ，节造操作箱为悬臂结构 ，方便操作 ，同时取缔节造台节俭试验室空间。
3、试验系统选取推算机节造 ，软件可实时显示测试曲线。
4、试验规划可编程 ，拥有多阶段、多职能、多方式节造方式。
5、位移量自动节造丈量系统 ，可自动丈量资料及产品弯曲扰度。
6、可调试验架 ，凭据分歧产品实现试验长度500-5500mm调节 ，梯具能够平放也能够侧立搁置进行测试。
7、试验机建设1~4点拉力平衡装置 ，能够进行110kV以上托瓶架的测试。
8、试品夹具选取尼龙资料造成 ，不会对试品造成危险。
9、试验机拥有防护隔栏 ，保障试验人员的安全。
10、设备拥有扫码职能 ，读取试品编号 ，拥有试验人员登录职能。
11、试验机拥有网络接口 ，通过接口衔接至云平台 ，纳入试验治理系统 ，随时与云平台进行数据通讯 。
2、试验机选取一体化设计 ，节造操作箱为悬臂结构 ，方便操作 ，同时取缔节造台节俭试验室空间。
3、试验系统选取推算机节造 ，软件可实时显示测试曲线。
4、试验规划可编程 ，拥有多阶段、多职能、多方式节造方式。
5、位移量自动节造丈量系统 ，可自动丈量资料及产品弯曲扰度。
6、可调试验架 ，凭据分歧产品实现试验长度500-5500mm调节 ，梯具能够平放也能够侧立搁置进行测试。
7、试验机建设1~4点拉力平衡装置 ，能够进行110kV以上托瓶架的测试。
8、试品夹具选取尼龙资料造成 ，不会对试品造成危险。
9、试验机拥有防护隔栏 ，保障试验人员的安全。
10、设备拥有扫码职能 ，读取试品编号 ，拥有试验人员登录职能。
11、试验机拥有网络接口 ，通过接口衔接至云平台 ，纳入试验治理系统 ，随时与云平台进行数据通讯 。
1、试验力：10kN
2、示值正确度：1.0 %
3、横梁移动领域：0 ~ 500（mm）
4、位移速度：0 ~ 500 （mm/min）
5、二端可调距离：500~5500（mm）
6、试验宽度：580mm
7、负荷点数： 1 ~ 4
8、电源：AC220V、 800W
9、表观尺寸：6000×1000×2300 （mm）
10、主机沉量：1050kg
2、示值正确度：1.0 %
3、横梁移动领域：0 ~ 500（mm）
4、位移速度：0 ~ 500 （mm/min）
5、二端可调距离：500~5500（mm）
6、试验宽度：580mm
7、负荷点数： 1 ~ 4
8、电源：AC220V、 800W
9、表观尺寸：6000×1000×2300 （mm）
10、主机沉量：1050kg
（八）HZKJ-26快装脚手架试验机
用处和特点：
1、试验机合用于快装脚手架及检建平台的静载荷试验。
2、试验机选取微型拉力试验机产生静拉力 ，代替沙袋对快装脚手架及检建平台进行静载荷试验 ，测试方便、省力、安全 ，预防装载沙袋带来的安全隐患。
3、试验机选取推算机节造、伺服节造系统 ，钢丝绳加载 ，加载安稳正确 ，操作矫捷 ，节造精准不变 ，功耗低、噪音低 ，效能高。
4、试验机选取滑台结构设计 ，能够对脚手架肆意部位进行测试。
5、主机选取15英吋彩色液晶显示 ，触控屏拥有敦睦人机界面 ，参数轻易设定、试验过程曲线动画显示 ，便于对试验状态及使仄握。
6、设备拥有扫码职能 ，读取试品编号 ，拥有试验人员登录职能。
7、试验机拥有无线网络接口 ，通过接口衔接至云平台 ，纳入试验治理系统 ，随时与云平台进行数据通讯。并可通过手机扫码查问数据。
8、必要配置室表8*5米混凝土硬化场地 ，并装置水泥杆。
2、试验机选取微型拉力试验机产生静拉力 ，代替沙袋对快装脚手架及检建平台进行静载荷试验 ，测试方便、省力、安全 ，预防装载沙袋带来的安全隐患。
3、试验机选取推算机节造、伺服节造系统 ，钢丝绳加载 ，加载安稳正确 ，操作矫捷 ，节造精准不变 ，功耗低、噪音低 ，效能高。
4、试验机选取滑台结构设计 ，能够对脚手架肆意部位进行测试。
5、主机选取15英吋彩色液晶显示 ，触控屏拥有敦睦人机界面 ，参数轻易设定、试验过程曲线动画显示 ，便于对试验状态及使仄握。
6、设备拥有扫码职能 ，读取试品编号 ，拥有试验人员登录职能。
7、试验机拥有无线网络接口 ，通过接口衔接至云平台 ，纳入试验治理系统 ，随时与云平台进行数据通讯。并可通过手机扫码查问数据。
8、必要配置室表8*5米混凝土硬化场地 ，并装置水泥杆。
1、测试精度：1.0级
2、试验力：5kN
3、力分辨率：±500000码
4、加载行程：600mm
6、试验速度：0~500mm/min
7、电源：AC220V,500W
8、主机表形尺寸：420×320×230（mm）
2、试验力：5kN
3、力分辨率：±500000码
4、加载行程：600mm
6、试验速度：0~500mm/min
7、电源：AC220V,500W
8、主机表形尺寸：420×320×230（mm）
附件：
1、检建平台专用试验架
2、检建平台用锥形模拟杆
2、检建平台用锥形模拟杆
（九）HZC高空坠落冲击试验装置
一）概述
高空坠落冲击力试验系统合用于登高防护用具的坠落和冲击试验 ，重要利用于安全带、安全绳、缓冲器、安全扣、防坠器、衔接扣、安全网等多种工用具的冲击试验。
高空坠落冲击力试验系统合用于登高防护用具的坠落和冲击试验 ，重要利用于安全带、安全绳、缓冲器、安全扣、防坠器、衔接扣、安全网等多种工用具的冲击试验。
试验系统重要有以下设备组成：
1、HZCP坠落冲击试验平台
2、HZCK冲击力试验系统节造台
3、HZCS-200坠落试验提锁机
4、HZCF-100无线� ？乜推�
5、HZMR-100橡胶尺度模拟人
6、HZCT-100无线激光测距铁砣
7、HZCC-20无线冲击力采集端
8、HZCQ尺度沉球
9、HZCW安全网试验支架
2、HZCK冲击力试验系统节造台
3、HZCS-200坠落试验提锁机
4、HZCF-100无线� ？乜推�
5、HZMR-100橡胶尺度模拟人
6、HZCT-100无线激光测距铁砣
7、HZCC-20无线冲击力采集端
8、HZCQ尺度沉球
9、HZCW安全网试验支架
二）技术参数
1.HZCK 冲击力试验系统节造台
职能特点：
职能特点：
1、冲击力试验系统节造台建设工控推算机系统 ，集成配置了试验系统的所有节造测试单元 ，能够实现坠落冲击试验的全数节造及测试工作。
2、试验台集成装置了HZCT-100无线激光测距铁砣节造仪 ，能够实时显示铁砣对地面的距离。
3、试验能够对HZCS-200坠落试验提锁机及HZCF-100无线节造开释器进行节造。
4、能够接管HZCC-20无线冲击力采集端发来的测数据信号 ，将冲击力测试数据进行显示、保留、分析 ，同时出具测试汇报。
5、试验台拥有节造部门可调视角职能 ，合用于分歧环境前提下进行测试。
2、试验台集成装置了HZCT-100无线激光测距铁砣节造仪 ，能够实时显示铁砣对地面的距离。
3、试验能够对HZCS-200坠落试验提锁机及HZCF-100无线节造开释器进行节造。
4、能够接管HZCC-20无线冲击力采集端发来的测数据信号 ，将冲击力测试数据进行显示、保留、分析 ，同时出具测试汇报。
5、试验台拥有节造部门可调视角职能 ，合用于分歧环境前提下进行测试。
重要技术参数：
1、工作电源：AC220, 300W
2、试验台表形尺寸：1500×800×1250（mm）
3、试验台沉量： 70kg
2、试验台表形尺寸：1500×800×1250（mm）
3、试验台沉量： 70kg
2.HZCP坠落试验平台
职能特点：
职能特点：
1、坠落试验平台由钢结构整体焊接而成、结构牢固 ，试验平台由四根立柱支持 ，形成刚体结构。
2、平台上装置了悬臂吊车 ，用于提升试品或无线激光测距铁砣。
3、试验平台内部装置了拥有安全护栏的爬梯 ，平台周围装置有护栏保障试验人员的安全。
4、试验平台顶部装置有无线� ？靥崴� ，用于将无线测力传感器提升并固定 ，预防试验人员爬高操作。
2、平台上装置了悬臂吊车 ，用于提升试品或无线激光测距铁砣。
3、试验平台内部装置了拥有安全护栏的爬梯 ，平台周围装置有护栏保障试验人员的安全。
4、试验平台顶部装置有无线� ？靥崴� ，用于将无线测力传感器提升并固定 ，预防试验人员爬高操作。
重要技术参数
1、试验平台高度：6米
2、悬臂吊高度：3米
3、悬臂吊载沉：200kg
4、工作电源：220V ，1000W
5、表形尺寸：1600×2200×8850（mm）
6、沉量：1500kg
2、悬臂吊高度：3米
3、悬臂吊载沉：200kg
4、工作电源：220V ，1000W
5、表形尺寸：1600×2200×8850（mm）
6、沉量：1500kg
3.HZCS-200坠落试验提锁机
用处和特点
用处和特点
1、高空坠落用提锁机重要作用是将固定式的坠落挂点改为活动式的坠落挂点。挂点的刚度切合国内各类坠落试验的要求。
2、利用高空坠落用提锁机 ，试验人员能够方便的在地面操作挂点与样品的衔接 ，无需试验人员登高操作。拥有使用单一、削减试验人员的劳动强度、安全靠得住的利益。
3、可用于安全带（及附件）冲击试验、防坠器冲击试验、速差器冲击试验、安全网冲击试验等冲击坠落试验。
4、选取单片机CPU主题节造、高品质的工业无线� ？刈爸� ，工作不变靠得住。
5、使用LED灯高亮批示锁止和解锁状态,同时在节造仪上可显示锁止状态。
6、起落节造拥有试验台和� ？仄魉两谠� ，拥有预防误操作的互锁职能。
2、利用高空坠落用提锁机 ，试验人员能够方便的在地面操作挂点与样品的衔接 ，无需试验人员登高操作。拥有使用单一、削减试验人员的劳动强度、安全靠得住的利益。
3、可用于安全带（及附件）冲击试验、防坠器冲击试验、速差器冲击试验、安全网冲击试验等冲击坠落试验。
4、选取单片机CPU主题节造、高品质的工业无线� ？刈爸� ，工作不变靠得住。
5、使用LED灯高亮批示锁止和解锁状态,同时在节造仪上可显示锁止状态。
6、起落节造拥有试验台和� ？仄魉两谠� ，拥有预防误操作的互锁职能。
重要技术参数：
1、提升载荷：100kg (可定造)
2、锁止最大冲击载荷：10000kg
3、无线节造距离：≥50m
4、工作电压：AC220V
5、额定功率：＜1kW
6、表形尺寸：530×400×650（mm）
7、沉量：50kg
8、节造方式：按钮及� ？仄�
2、锁止最大冲击载荷：10000kg
3、无线节造距离：≥50m
4、工作电压：AC220V
5、额定功率：＜1kW
6、表形尺寸：530×400×650（mm）
7、沉量：50kg
8、节造方式：按钮及� ？仄�
4.HZCF-100无线节造开释器
用处和特点：
用处和特点：
1、无线开释器是重要用于安全带冲击试验、防坠器冲击试验、速差器冲击试验、安全网冲击试验等开释沉物的设备。
2、无线开释器选取无线节造技术 ，能远程节造将悬挂着的沉物从肆意高度开释 ，拥有使用单一、安全靠得住的利益。
3、开释器选取电磁脱扣专利技术 ，同时拥有电气和机械双沉防坠�；ぶ澳茉し牢笞魑�。
4、设备选取锂电池供电拥有电量显示、结构紧凑、体积幼、操作单一。
2、无线开释器选取无线节造技术 ，能远程节造将悬挂着的沉物从肆意高度开释 ，拥有使用单一、安全靠得住的利益。
3、开释器选取电磁脱扣专利技术 ，同时拥有电气和机械双沉防坠�；ぶ澳茉し牢笞魑�。
4、设备选取锂电池供电拥有电量显示、结构紧凑、体积幼、操作单一。
重要技术参数：
1、额定开释载荷：100kg
2、无线节造距离：≥50m
3、沉量：6.5kg
4、表观尺寸：Φ160×370（mm）
5、电池容量： 5200 mAh
6、充电电源：AC220V
2、无线节造距离：≥50m
3、沉量：6.5kg
4、表观尺寸：Φ160×370（mm）
5、电池容量： 5200 mAh
6、充电电源：AC220V
5.HZCT-100无线激光测距铁砣
用处和特点：
用处和特点：
1、无线激光测距铁砣能够自动、急剧、精准的丈量沉块与地面的距离。
2、用于各类高处作业用具的冲击坠落试验的距离丈量。如：安全绳、安全扣、防坠器、脚手架、绝缘检建平台等。
3、无线激光测距铁砣节造仪能够纪录分歧状态下对地距离 ，自动推算位移。
4、解除试验过程中在铁砣下方丈量距离的安全隐患。
5、提高了丈量距离的效能和精度。
6、切合安全带尺度GB/T 6096-2009对光学丈量距离的要求。
2、用于各类高处作业用具的冲击坠落试验的距离丈量。如：安全绳、安全扣、防坠器、脚手架、绝缘检建平台等。
3、无线激光测距铁砣节造仪能够纪录分歧状态下对地距离 ，自动推算位移。
4、解除试验过程中在铁砣下方丈量距离的安全隐患。
5、提高了丈量距离的效能和精度。
6、切合安全带尺度GB/T 6096-2009对光学丈量距离的要求。
重要技术参数：
1、铁砣沉量：100kg±1kg (可定造)
2、测距量程：0~30m
3、无线节造距离：50m
4、工作电压：DC12V
5、表观尺寸：Φ200×520（mm）
6、丈量精度：±2mm
7、丈量频率：1~10Hz
8、分辨率：1mm
9、电池容量： 5200 mAh
10、充电电源：AC220V
2、测距量程：0~30m
3、无线节造距离：50m
4、工作电压：DC12V
5、表观尺寸：Φ200×520（mm）
6、丈量精度：±2mm
7、丈量频率：1~10Hz
8、分辨率：1mm
9、电池容量： 5200 mAh
10、充电电源：AC220V
6.HZMR-100橡胶尺度模拟人
用处和特点：
用处和特点：
1、切合安全带尺度GB/T 6096-2009附录A的要求。
2、用于各类高处作业用具的冲击坠落试验。如：安全带、防坠器、安全绳、缓冲包等产品。
3、表表表选取进口硅胶造作而成 ，内部嵌入钢架 ，整体扎实靠得住。
2、用于各类高处作业用具的冲击坠落试验。如：安全带、防坠器、安全绳、缓冲包等产品。
3、表表表选取进口硅胶造作而成 ，内部嵌入钢架 ，整体扎实靠得住。
重要技术参数：
1、沉量：100kg±1kg (其它沉量可定造)
2、材质：表表全橡胶
3、表观尺寸：100×485×250(mm)
2、材质：表表全橡胶
3、表观尺寸：100×485×250(mm)
7.HZCC-20无线冲击力采集端
用处和特点：
用处和特点：
1、用于各类高处作业用具的动态冲击力丈量。如：安全带、安全帽、防坠器以及其它登高用具等。
2、选取高品质的高速数据采集卡。
3、无线WIFI传输 ，使用方便矫捷 ，数据传输不变靠得住。
4、选取IEPE动态力传感器 ，与电荷型相比 ，精度更高 ，线性更好 ，越发不变靠得住。
5、软件可实时采集曲线并显示最大冲击力。具罕见据保留和曲线分析职能。
2、选取高品质的高速数据采集卡。
3、无线WIFI传输 ，使用方便矫捷 ，数据传输不变靠得住。
4、选取IEPE动态力传感器 ，与电荷型相比 ，精度更高 ，线性更好 ，越发不变靠得住。
5、软件可实时采集曲线并显示最大冲击力。具罕见据保留和曲线分析职能。
重要技术参数：
1、冲击力丈量：1N~10kN（具体由传感器）
2、采集分辨率：24位
3、工作电压：DC12.6V
4、丈量精度：1.0级
5、丈量频率：100kHz
6、力分辨率：1N
7、尺寸：230×120×285（mm）
2、采集分辨率：24位
3、工作电压：DC12.6V
4、丈量精度：1.0级
5、丈量频率：100kHz
6、力分辨率：1N
7、尺寸：230×120×285（mm）
8.HZCQ尺度沉球
技术参数：
1、合用于安全网的耐冲击试验。
2、主体结构选取铁质资料加工而成。
3、表表光滑、刚性足、耐冲击机能优良。
4、整体尺寸：Φ500±10（mm）
5、整体沉量：100±1（kg）
2、主体结构选取铁质资料加工而成。
3、表表光滑、刚性足、耐冲击机能优良。
4、整体尺寸：Φ500±10（mm）
5、整体沉量：100±1（kg）
9.HZCW安全网试验架
1、合用于安全网的耐冲击试验。
2、主体结构是选取钢管杆牢固焊接而成的刚性框架。
3、试验架水平试验框的长与宽调节方便快捷 ，便于装置安全网。
4、对于耐贯通试验框架 ，是一与水平面倾斜 30°的刚性框架。
5、整体尺寸：7000×3800×1800（mm）
6、整体沉量：400kg
2、主体结构是选取钢管杆牢固焊接而成的刚性框架。
3、试验架水平试验框的长与宽调节方便快捷 ，便于装置安全网。
4、对于耐贯通试验框架 ，是一与水平面倾斜 30°的刚性框架。
5、整体尺寸：7000×3800×1800（mm）
6、整体沉量：400kg
六、电气参数丈量
（一）HZJDX-A-50A 接地线成组电阻测试仪
职能特点
1、本仪器是用于幼我保安线及携带型短路接地线电阻的专用测试设备 ，仪器拥有5把测试钳 ，一键自动丈量10组数据 ，实现测试。
2、仪器由高速单片机节造 ，全汉字显示 ，自动化水平高 ，操作轻便。
3、仪器选取大液晶显示 ，一屏显示所罕见据。
4、仪器选取全新电源技术 ，输出电流不变 ，输出电压高 ，丈量速度快 ，量程领域宽。
5、能够输入接地线长度及截面 ，自动推算电阻率并判断是否合格。
6、输入导体温度 ，自动进行温度折算。
7、仪器自带时钟 ，万年历 ，可保留 20 组测试数据 ，方便客户随时查问。
8、仪器自带热敏打印机 ，可将测试数据实时打印。
9、台式机拥有扫码职能 ，读取试品编号 ，同时拥有试验人员登录职能。
10、台式机拥有网络接口 ，通过接口衔接至云平台 ，纳入试验治理系统 ，随时与云平台进行数据通讯 。
2、仪器由高速单片机节造 ，全汉字显示 ，自动化水平高 ，操作轻便。
3、仪器选取大液晶显示 ，一屏显示所罕见据。
4、仪器选取全新电源技术 ，输出电流不变 ，输出电压高 ，丈量速度快 ，量程领域宽。
5、能够输入接地线长度及截面 ，自动推算电阻率并判断是否合格。
6、输入导体温度 ，自动进行温度折算。
7、仪器自带时钟 ，万年历 ，可保留 20 组测试数据 ，方便客户随时查问。
8、仪器自带热敏打印机 ，可将测试数据实时打印。
9、台式机拥有扫码职能 ，读取试品编号 ，同时拥有试验人员登录职能。
10、台式机拥有网络接口 ，通过接口衔接至云平台 ，纳入试验治理系统 ，随时与云平台进行数据通讯 。
输出电流：30A、50A
输出电压：≥DC10V
分辨率：最幼 0.1μΩ
量 程：300uΩ-300mΩ（30A 档）
200uΩ-200mΩ（50A 档）
正确度：0.5%±3 个字
表形尺寸：270×225×155（mm）
测试线：
测试钳额定电流：100A
测试电流线截面： 6 mm²
测试电压线截面： 1.6 mm²
测试线长度： 2 m
测试线： 5条
输出电压：≥DC10V
分辨率：最幼 0.1μΩ
量 程：300uΩ-300mΩ（30A 档）
200uΩ-200mΩ（50A 档）
正确度：0.5%±3 个字
表形尺寸：270×225×155（mm）
测试线：
测试钳额定电流：100A
测试电流线截面： 6 mm²
测试电压线截面： 1.6 mm²
测试线长度： 2 m
测试线： 5条
（二）HZP-III屏蔽服效能测试仪
职能及特点
1、本装置是对屏蔽服进行屏蔽效能测试的专业测试设备 ，宽泛用于电力系统、出产厂家、科研单元等。
2、本装置凭据国度尺度GB/T 6568-2008《带电作业用屏蔽服装》要求设计 ，将测试电源、丈量系统集成一体化的自动化、智能化的专业测试仪器。
3、试验主机输出程控正弦波互换试验电源 ，自动丈量激励及响应电压 ，自动推算屏蔽服效能。
4、选取大屏幕彩色液晶菜单化人机界面 ，表格化数据治理 ，汉字提醒易于操作。
5、仪器设有实不断钟 ，随时纪录测试功夫。
6、可保留20条屏蔽服屏蔽效能纪录可随时查阅试验数据。
7、选取高速热敏打印机 ，可现场打印测试了局。
8、仪器拥有扫码职能 ，读取试品编号 ，同时拥有试验人员登录职能。
9、仪器拥有网络接口 ，通过接口衔接至云平台 ，纳入试验治理系统 ，随时与云平台进行数据通讯 。
2、本装置凭据国度尺度GB/T 6568-2008《带电作业用屏蔽服装》要求设计 ，将测试电源、丈量系统集成一体化的自动化、智能化的专业测试仪器。
3、试验主机输出程控正弦波互换试验电源 ，自动丈量激励及响应电压 ，自动推算屏蔽服效能。
4、选取大屏幕彩色液晶菜单化人机界面 ，表格化数据治理 ，汉字提醒易于操作。
5、仪器设有实不断钟 ，随时纪录测试功夫。
6、可保留20条屏蔽服屏蔽效能纪录可随时查阅试验数据。
7、选取高速热敏打印机 ，可现场打印测试了局。
8、仪器拥有扫码职能 ，读取试品编号 ，同时拥有试验人员登录职能。
9、仪器拥有网络接口 ，通过接口衔接至云平台 ，纳入试验治理系统 ，随时与云平台进行数据通讯 。
1、施加电压领域：100~600V（有效值）误差＜±0.5%
2、响应电压领域：15mV~20V（有效值）误差＜±1%
3、响应输入阻抗：10MΩ
4、测试电极：满足GB/T 6568-2008《带电作业用屏蔽服装》要求
5、仪器工作电源： AC 187 V~242 V 50Hz±1Hz
6、表形尺寸：270×225×155（mm）
2、响应电压领域：15mV~20V（有效值）误差＜±1%
3、响应输入阻抗：10MΩ
4、测试电极：满足GB/T 6568-2008《带电作业用屏蔽服装》要求
5、仪器工作电源： AC 187 V~242 V 50Hz±1Hz
6、表形尺寸：270×225×155（mm）
（三）HZP-II屏蔽服表表电阻测试仪
职能特点
1、测试仪是对屏蔽服进行表表电阻测试的专业设备 ，本装置凭据GB/T 6568-2008《带电作业用屏蔽服装》尺度要求对屏蔽服进行表表电阻丈量。
2、选取大屏幕液晶全汉字菜单化人机界面 ，表格化数据治理 ，汉字提醒易于操作。
3、试验主机凭据实测阻值自动调节输出电压。
4、仪器拥有软件校准职能 ，可进行电阻的自动校准。
5、可保留30条测试纪录可随时查阅试验数据。
6、选取高速热敏打印机 ，可现场打印测试了局。
7、仪器拥有扫码职能 ，读取试品编号 ，同时拥有试验人员登录职能。
8、仪器拥有网络接口 ，通过接口衔接至云平台 ，纳入试验治理系统 ，随时与云平台进行数据通讯 。
2、选取大屏幕液晶全汉字菜单化人机界面 ，表格化数据治理 ，汉字提醒易于操作。
3、试验主机凭据实测阻值自动调节输出电压。
4、仪器拥有软件校准职能 ，可进行电阻的自动校准。
5、可保留30条测试纪录可随时查阅试验数据。
6、选取高速热敏打印机 ，可现场打印测试了局。
7、仪器拥有扫码职能 ，读取试品编号 ，同时拥有试验人员登录职能。
8、仪器拥有网络接口 ，通过接口衔接至云平台 ，纳入试验治理系统 ，随时与云平台进行数据通讯 。
重要技术参数
1、电阻丈量领域：0.1Ω~4.8kΩ
2、丈量误差：≤1.0%示值+0.1%量程
3、显示位数：4位
4、电极表形尺寸：φ55×57.5（mm）
5、表形尺寸：270×225×155（mm）
2、丈量误差：≤1.0%示值+0.1%量程
3、显示位数：4位
4、电极表形尺寸：φ55×57.5（mm）
5、表形尺寸：270×225×155（mm）
（四）HZD-DZ导电鞋电阻测试仪
职能特点：
1、本仪器专用于导电鞋电阻测试 ，试验步骤切合GB/T20991《幼我防护设备 鞋的测试步骤》国度尺度。
2、HZD-DZ导电鞋直流电阻测试仪选取恒压电源供电 ，输出测试电压DC100V ，测试过程由CPU节造实现。
3、仪器选取单片机设计液晶显示 ，拥有体积幼、沉量轻、正确度高、测试速度快、数据不变、读数方便蹬着点。
4、试验主机凭据实测阻值自动调节输出电压。
5、选取大屏幕彩色液晶全汉字菜单化人机界面 ，表格化数据治理 ，汉字提醒易于操作。
6、可保留30条导电鞋电阻纪录 ，随时查阅试验数据。
7、选取高速热敏打印机 ，可现场打印测试了局。
8、仪器拥有扫码职能 ，读取试品编号 ，同时拥有试验人员登录职能。
9、仪器拥有网络接口 ，通过接口衔接至云平台 ，纳入试验治理系统 ，随时与云平台进行数据通讯 。
2、HZD-DZ导电鞋直流电阻测试仪选取恒压电源供电 ，输出测试电压DC100V ，测试过程由CPU节造实现。
3、仪器选取单片机设计液晶显示 ，拥有体积幼、沉量轻、正确度高、测试速度快、数据不变、读数方便蹬着点。
4、试验主机凭据实测阻值自动调节输出电压。
5、选取大屏幕彩色液晶全汉字菜单化人机界面 ，表格化数据治理 ，汉字提醒易于操作。
6、可保留30条导电鞋电阻纪录 ，随时查阅试验数据。
7、选取高速热敏打印机 ，可现场打印测试了局。
8、仪器拥有扫码职能 ，读取试品编号 ，同时拥有试验人员登录职能。
9、仪器拥有网络接口 ，通过接口衔接至云平台 ，纳入试验治理系统 ，随时与云平台进行数据通讯 。
重要技术参数：
测试电压：DC100V/DC1V两档
测试电流：≤50mA
测试领域：40Ω ~ 1.6MΩ
丈量误差：≤2.5%示值+0.25%量程
表形尺寸：270×225×155（mm）
沉 量：3.5 kg
测试电流：≤50mA
测试领域：40Ω ~ 1.6MΩ
丈量误差：≤2.5%示值+0.25%量程
表形尺寸：270×225×155（mm）
沉 量：3.5 kg
（五）HZ-YDL低压验电器启动电压测试仪
验电器的启动电压合格领域在额定电压的10%-45%之间 ，低压验电器选取直接上电测试法进行丈量。单独搭设试验环境较为繁琐且有安全隐患 ，本设备将试验所需的电压调节、电压监测、电压输出职能集成于一体 ，能够方便、正确的对验电器启动电压进行测试。
设备参数
输出电压：AC0~250V
额定频率：50Hz
额定功率：＜20W
丈量领域：AC20V-250V
丈量误差: ±（0.5%+1个字）
电源：AC220V 50HZ±1%
额定频率：50Hz
额定功率：＜20W
丈量领域：AC20V-250V
丈量误差: ±（0.5%+1个字）
电源：AC220V 50HZ±1%
七、库房环境监控系统
1、概述
安全工用具及带电作业工用具试验室所受理的试品 ，在试验室存放过程中应妥善生活 ，保留前提应满足DL/T974_2005《带电作业工具库房》工用具保留环境温湿度要求 ，预防试品在检测过程中出现败坏或机能降低。
2、工用具库房技术参数要求
试验室工用具应设置待检库、已检合格库及不合格品库。待检库、已检合格库凭据试品种类 ，通常硬质工用具保留温度领域5℃~40℃内 ，带电作业绝缘遮蔽用具绝缘防护用具保留温度领域10℃~21℃之间� ？夥磕谑抛Σ淮笥�60%。同时必要对库房温湿度参数进行纪录并必要优良透风。不合格品库无参数要求 ，但必要严格隔离 ，同时应对不合格品进行粉碎处置。
3、工用具库房设备配置
库房为满足库房环境要求 ，必要成立封关保温安全工用具及带电作业工用具库房 ，库房装置专用环境监控系统 ，蕴含空调、加热器、除湿机、排电扇、温湿度传感器、烟雾超温传感器及环境监控装置。
4、设备参数
（1）智能环境监控终端
①智能环境监控终端是网络化智能监控设备 ，该设备与安全工用具试验室治理系统云平台衔接 ，能够将库房环境参数及设备状态实时传送到云平台 ，并纪录。
②监控终端选取触屏进行人机对话 ，用户能够自行设定环境参数要求领域。
③监控终端实时监测库房温度、湿度参数 ，当环境参数超出设定领域时 ，自动启动空调、加热器、除湿机、电扇等设备进行调节。同时凭据室内表环境参数智能化造订调整战术 ，达到最优节能主张。
④能够凭据用户需要 ，设定室内透风法式 ，按时进行透风换气。
⑤当出现烟雾及超温报警时 ，库房室表实时进行声光报警 ，同时将报警信号传送到云平台 ，实现远程报警。
⑥库房还能够凭据必要装置摄像头 ，纪录视频图像 ，实现远程监控。
②监控终端选取触屏进行人机对话 ，用户能够自行设定环境参数要求领域。
③监控终端实时监测库房温度、湿度参数 ，当环境参数超出设定领域时 ，自动启动空调、加热器、除湿机、电扇等设备进行调节。同时凭据室内表环境参数智能化造订调整战术 ，达到最优节能主张。
④能够凭据用户需要 ，设定室内透风法式 ，按时进行透风换气。
⑤当出现烟雾及超温报警时 ，库房室表实时进行声光报警 ，同时将报警信号传送到云平台 ，实现远程报警。
⑥库房还能够凭据必要装置摄像头 ，纪录视频图像 ，实现远程监控。
（2）温湿度测试仪
①选取网络化仪表 ，测试数据直接传入云平台。
②测试仪拥有本地温度及湿度LED数字显示。
③温度测试精度05℃ ，湿度1%。
②测试仪拥有本地温度及湿度LED数字显示。
③温度测试精度05℃ ，湿度1%。
（3）无线烟雾超温报警传感器
①无线烟雾超温报警传感器选取315MHz无线信号与智能环境监控终端通讯 ，实时传送检测信号。
②内部具备光电烟雾传感器和温度传感器,当环境温度超过57℃时或者环境烟雾达到报警浓度时,将信号发往监控终端 ，同时探测器发出报警音。
③检测信号选取无线编码方式 ，正确靠得住。
④传感器自带电池 ，装置方便。
②内部具备光电烟雾传感器和温度传感器,当环境温度超过57℃时或者环境烟雾达到报警浓度时,将信号发往监控终端 ，同时探测器发出报警音。
③检测信号选取无线编码方式 ，正确靠得住。
④传感器自带电池 ，装置方便。
（4）表部设备
①空调器：凭据库房房间面积及气象前提 ，设定设备规格参数� Ｄ芄谎∪〉ハ嗷蛉嗫盏骰�。
②PTC加热器：加热器加热快、加热体温度低、导热好、没有明火安全性好。拥有大风量电扇 ，空气循环快 ，室内温度均匀。额定电压220V ，额定功率1500W。
③除湿机：选取格力压缩机 ，冷凝道理除湿。功率大（750W）除湿速度快（最大60L/d）。
②PTC加热器：加热器加热快、加热体温度低、导热好、没有明火安全性好。拥有大风量电扇 ，空气循环快 ，室内温度均匀。额定电压220V ，额定功率1500W。
③除湿机：选取格力压缩机 ，冷凝道理除湿。功率大（750W）除湿速度快（最大60L/d）。
八、环境检测系统
安全工用具检测对于环境参数拥有严格的要求。检测过程中必要如实纪录试验环境的温度、湿度、气压等参数。由于安全工用具尝试室检测项目多、面积大 ，分为分歧试验室及试验区 ，思考到各检测区域参数的差距 ，要求各个工位都拥有温湿度测试单元进行温湿度丈量。通常情况下选取人为纪录温湿度 ，填写到试验汇报中。这种方式会为检测增长较多的工作量降低了工作效能。
随着安全工用具云平台治理系统的利用、环境监测必要达到自动化无纸化办公的要求 ，我公司研发了物联环境监测系统 ，能够将环境测试终端安插在试验室中各检测工位。通过互联网把所有测试单元的数据实时采集到数据中心 ，而后在检测的过程中 ，各部位检测设备随时读取该地位检测单元的数据,即可得到环境的实时丈量参数。选取本规划 ，不仅能够削减测试人员的工作量 ，同时还能够预防环境参数纪录报答产生的差错。
物联环境检测系统由云平台系统检测软件、系统录像机及散布式摄像头、HZ6303物联环境监测端组成。摄像头及HZ6303物联环境监测端采集各工位图像视频信息及环境参数 ，纪录在云平台上 ，供系统试验工位读取 ，同时留档保留。
1、HZ6303物联环境检测终端
选取进口温湿度传感器。拥有丈量数据精度高 ，不变性好 ，丈量领域宽等特点。同时带有以太网接口 ，通过网线将本产品接入网络 ，数据可传入我公司研发的云平台供各试验设备挪用。
产品参数：
选取进口温湿度传感器。拥有丈量数据精度高 ，不变性好 ，丈量领域宽等特点。同时带有以太网接口 ，通过网线将本产品接入网络 ，数据可传入我公司研发的云平台供各试验设备挪用。
产品参数：
（1）温度丈量领域精度：-40℃～+80（℃）、≤±0.5℃
（2）湿度丈量领域精度：0%～99.9%（RH）、 ≤±2%RH
（3）大气压丈量领域精度：30 ～ 110（kpa）、 ±0.15kpa
（4）通讯接口：以太网口
（5）工作电源：AC220V 50Hz
（6）表形尺寸：200×145×58（mm）
（2）湿度丈量领域精度：0%～99.9%（RH）、 ≤±2%RH
（3）大气压丈量领域精度：30 ～ 110（kpa）、 ±0.15kpa
（4）通讯接口：以太网口
（5）工作电源：AC220V 50Hz
（6）表形尺寸：200×145×58（mm）
2、系统录像机
（1）音视频输入：16路
（2）音视频输出：hdmI输出一路分辨率4k; VGA输出1路,分辨率4K
（3）音频输出一路RCA接口。
（4）音频编解码参数：录像分辨率1080p ，
（5）同步回放：16路。
（6）硬盘驱动器：2个SATA接口
（7）容量：每个接口均支持500GB~6TB的硬盘
（8）网络和谈：IPv 6、UPnP、.NTP, SADP, PPPOE,DHCP
（9）电源：DC12V
（10）功耗：＜15W
（2）音视频输出：hdmI输出一路分辨率4k; VGA输出1路,分辨率4K
（3）音频输出一路RCA接口。
（4）音频编解码参数：录像分辨率1080p ，
（5）同步回放：16路。
（6）硬盘驱动器：2个SATA接口
（7）容量：每个接口均支持500GB~6TB的硬盘
（8）网络和谈：IPv 6、UPnP、.NTP, SADP, PPPOE,DHCP
（9）电源：DC12V
（10）功耗：＜15W
3、数字摄像机
重要技术参数:
（1）传感器类型 ，1/4”CMOS。
（2）动态领域：数字宽动态。
（3）数字降噪：3D数字降噪。
（4）压缩输出:32kbps~8Mbps。
（5）图像尺寸:1280×720
（6）通讯接口:自适应以太网口。
（7）电源供电:DC:12V
（8）沉量:350克
（9）防护等级:Ip66。
（2）动态领域：数字宽动态。
（3）数字降噪：3D数字降噪。
（4）压缩输出:32kbps~8Mbps。
（5）图像尺寸:1280×720
（6）通讯接口:自适应以太网口。
（7）电源供电:DC:12V
（8）沉量:350克
（9）防护等级:Ip66。
4、监控显示器
（1）显示尺寸：49吋
（2）显示比例：16:9
（3）分辨率：3480×2160
（4）接口：HDMI、USB
（5）电源：AC220V
（6）音频输出：数字、模拟
（7）功耗：105W
（2）显示比例：16:9
（3）分辨率：3480×2160
（4）接口：HDMI、USB
（5）电源：AC220V
（6）音频输出：数字、模拟
（7）功耗：105W
九、云平台试验治理系统
（一）系统简介
HZCTMS云平台试验治理系统（以下简称系统）针对安全工用具检测机构的整套检测流程而设计 ，是实现检测机构人（人员）、机（仪器）、料（样品、资料）、法（步骤、质量）、环（环境、通讯）全面资源治理的推算机利用系统 ，通过云平台数据及流程治理软件利用形成一套齐全的检验综合治理和检验质量监控系统 ，满足日常治理及监控要求 ，保障检测了局的正确靠得住。它能全面优化检验治理 ，显著提高检测机构的数据靠得住性和工作效能 ，提高质量节造水平。
（二）利用成效
1、提高检测机构治理水平和工作效能
2、提高检测数据安全性和靠得住性
3、规范检测工作的流程
4、降低试验室运行成本
5、通明化质量监督系统
6、统计了局为电力系吐潇导决策提供凭据
2、提高检测数据安全性和靠得住性
3、规范检测工作的流程
4、降低试验室运行成本
5、通明化质量监督系统
6、统计了局为电力系吐潇导决策提供凭据
（三）系统重要职能� ？�
3.1根基信息资料
1）人员治理
对检测人员档案进行治理 ，蕴含检测人员的资格、文化水平等信息。
对检测人员的培训、证书、有效期等进行治理 ，保障检测人员的专业技术。
2）客户治理
客户根基资料的治理和守护。
客户信息穿透式治理汗青单号和送检明细 ，支持与汗青送检人的关联。
用户反馈信息的治理 ，客户安全工用具到期提醒。
3）权限治理
系统治理员能够对系统使用人员别离授权（业务受理员、样品治理员、检验人员、汇报审批核准人员、业务人员蹬爪别离设置权限）。
系统治理员能够增长、批改、删除系统用户。
可设定职位名称、并可分级授权治理 ，可肆意设置分歧岗位工作人员在软件系统中的职能� ？槭褂萌ㄏ�。使工用具信息治理与人员岗位职责、权限相一致。当工作人员登录软件系统 ，未被授权进行对应操作时 ，系统可自动屏蔽用户进行该操作 ，并提醒用户没有权限进行该操作。同时对于分歧职位名称 ，系统可进行增长、批改、删除等操作。并可批改分歧职位用户在软件系统中 ，分歧职能� ？榈牟僮魅ㄏ�。
登录方式选取微信二维码扫描方式 ，正确靠得住。
4）检测用具信息
对检测样品的分类、检测项目、参数、检测尺度、有效期等信息进行治理。
对检测人员档案进行治理 ，蕴含检测人员的资格、文化水平等信息。
对检测人员的培训、证书、有效期等进行治理 ，保障检测人员的专业技术。
2）客户治理
客户根基资料的治理和守护。
客户信息穿透式治理汗青单号和送检明细 ，支持与汗青送检人的关联。
用户反馈信息的治理 ，客户安全工用具到期提醒。
3）权限治理
系统治理员能够对系统使用人员别离授权（业务受理员、样品治理员、检验人员、汇报审批核准人员、业务人员蹬爪别离设置权限）。
系统治理员能够增长、批改、删除系统用户。
可设定职位名称、并可分级授权治理 ，可肆意设置分歧岗位工作人员在软件系统中的职能� ？槭褂萌ㄏ�。使工用具信息治理与人员岗位职责、权限相一致。当工作人员登录软件系统 ，未被授权进行对应操作时 ，系统可自动屏蔽用户进行该操作 ，并提醒用户没有权限进行该操作。同时对于分歧职位名称 ，系统可进行增长、批改、删除等操作。并可批改分歧职位用户在软件系统中 ，分歧职能� ？榈牟僮魅ㄏ�。
登录方式选取微信二维码扫描方式 ，正确靠得住。
4）检测用具信息
对检测样品的分类、检测项目、参数、检测尺度、有效期等信息进行治理。
3.2检测流程
检验业务流程概述
本系统选取先进的工作流技术 ，结合数据库技术和网络技术为试验室提供了一个对试验室各类工作尤其是检测业务进行全方位治理的一个平台。 样品在系统中性命周期为 : 样品登录、工作分配、样品检测、纪录了局、复核、汇报天生、汇报颁布。该周期以试验室先进的治理经验为凭据 ，结合样品在试验室中的现实检测流程而设计 ，从而实现样品从登录到汇报输出的全过程实时监控。其业务流程如下图所示：
检验业务流程概述
本系统选取先进的工作流技术 ，结合数据库技术和网络技术为试验室提供了一个对试验室各类工作尤其是检测业务进行全方位治理的一个平台。 样品在系统中性命周期为 : 样品登录、工作分配、样品检测、纪录了局、复核、汇报天生、汇报颁布。该周期以试验室先进的治理经验为凭据 ，结合样品在试验室中的现实检测流程而设计 ，从而实现样品从登录到汇报输出的全过程实时监控。其业务流程如下图所示：
1）样品的治理
样品的治理是指样品进入试验室到分配检测项目直至实现并认可检测了局出具证书的过程。样品被登录到系统后 ，系统将严格依照预先界说好的有关规范对其尝试治理。样品登录后 ，系统将自动分配一个依照肯定规定定名的ID作为该样品在试验室中唯一的标识 ，并打印出条码。 所有与样品有关的信息在样品登录时都将被纪录下来 ， 如样品的电压等级、规格型号、出产厂家、出产日期等。样品登录后 ，凭据检测项主张分歧会自动给有关的技术幼组下达工作工作 ，即自动分配样品。 检测了局能够从仪器直接上传至系统或者人为键盘输入 ，并且会有三级审核认可的过程 ， 只有通过认可的了局能力够进行颁布和产生检测汇报。
2) 试验状态实时跟踪
试验中心的试验工作和试验打算是缜密相连的 ，试验打算的实现水平的实时跟踪和试验打算的合理调整对于试验中心试验规划部门和试验治理部门是极度沉要的。本系统通过试验打算治理 ，通过试验打算和试验工作的关联 ，提供试验实现情况的展示 ，实现试验过程的实时跟踪 ，在肯定水平上为试验中心提供试验打算决策的参考凭据。
3）业务受理
业务受理作为检测流程的肇始点极度的沉要 ，其填写信息的正确性和工作效能 ，直接决定了后面流程的顺畅性 ，我们通过多种措施来提高业务登记的工作效能 ，削减差错率。
委托单上的客户信息可自动保留到客户治理 ，下次客户再来委托时 ，可直接调取上次填写的信息 ，不用在沉复录入。
业务受理人员首先将客户送检的样品信息录入系统 ，在输入样品名称后 ，系统会自动列出当前样品可供选择的额定电压、分类、凭据尺度、检测项目等信息 ，这样既可加快受理速杜字能预防输入谬误信息。
系统会对样品自动进行编号 ，将样品编码信息转造成条码信息 ，并打印天生样品标签作为检测流程的标识。
样品信息录入实现后 ，形成检测委托单（或和谈、或合同） ，纪录全数委托信息。检测委托单上附有二维码 ，客户用手机扫描可查看检测的进度。
4）工作分配
检测部门的主管可在系统内将检测工作分配给检测人员 ，支持一个样品的多个检测项目分配给分歧的检测人怨剽种细粒度的操作。支持按预先设置好的规定自动分配检测工作。
检测工作的分配和指派能够通过鉴别与检测工作有关的检测部门和该测试的授权情况自动分配到检测人员 ，对特殊情况也能够由人为调配的方式下派检测工作。
5）了局录入
检测了局的录入是指样品检测实现后 ，将检测了局以各类方式录入到系统中的过程。检测了局录入环节是检测工作的沉要环节。先进的治理系统会提供好多实用的职能来辅助检测人员进行试验和了局的录入并进行更好的质量节造。
本系统拥有严格的权限节造 ，检测人员只有对分配给自己的样品录入了局的权限。
治理系统具罕见据接口 ，检测设备的试验数据可自动上传至系统形成原始纪录。从而减轻检测人员的工作量 ，并削减可能出现的差错。
系统也提供急剧、方便的数据手工输入方式 ，要求在电子化的原始纪录单上进行输入 ， 每个检验项主张原始纪录单可预先矫捷设计。
6) 汇报审核
统一批次的所有样品检测实现后 ，系统会对每个检测人员录入的数据进行汇总 ，天生齐全的原始纪录和检测汇报 ，审核人员可在系统内方便的进行审核操作。对于审核不通过的样品审核人员可进行驳回操作 ，这样流程会回退到上一步。直到所有样品审核通过 ，会进入下一个流程（核准汇报）。
在审核过程中审核人员除了能够查看检测的了局数据以表 ，还能查看检测过程中的有关信息 ，如检测凭据尺度的具体内容、试验所用仪器、检测人员等信息。
7）核准汇报
核准人员可在系统内对通过审核的批次汇报进行核准操作 ，若是核准不通过 ，流程会回退到上一步（审核汇报）。
8）打印合格证
样品在经过三级审核通过后并检验合格 ，在系统内打印样品的合格证。合格证上蕴含二维码 ，扫描二维码可查看该样品的根基信息及检测数据。
9）天生检测汇报
在检测数据实现输入和审核后 ，可天生检测汇报；汇报体式可由用户自行设计 ，分歧类型的样品可关联分歧的汇报模板；齐全盛开的模板设计职能能够满足肆意复杂的汇报或报表造作要求。
汇报天生过程系统自动天生 ，无需人为过问 ，大幅度提高了试验室检测汇报的编写效能 ，削减报答的谬误。
样品的治理是指样品进入试验室到分配检测项目直至实现并认可检测了局出具证书的过程。样品被登录到系统后 ，系统将严格依照预先界说好的有关规范对其尝试治理。样品登录后 ，系统将自动分配一个依照肯定规定定名的ID作为该样品在试验室中唯一的标识 ，并打印出条码。 所有与样品有关的信息在样品登录时都将被纪录下来 ， 如样品的电压等级、规格型号、出产厂家、出产日期等。样品登录后 ，凭据检测项主张分歧会自动给有关的技术幼组下达工作工作 ，即自动分配样品。 检测了局能够从仪器直接上传至系统或者人为键盘输入 ，并且会有三级审核认可的过程 ， 只有通过认可的了局能力够进行颁布和产生检测汇报。
2) 试验状态实时跟踪
试验中心的试验工作和试验打算是缜密相连的 ，试验打算的实现水平的实时跟踪和试验打算的合理调整对于试验中心试验规划部门和试验治理部门是极度沉要的。本系统通过试验打算治理 ，通过试验打算和试验工作的关联 ，提供试验实现情况的展示 ，实现试验过程的实时跟踪 ，在肯定水平上为试验中心提供试验打算决策的参考凭据。
3）业务受理
业务受理作为检测流程的肇始点极度的沉要 ，其填写信息的正确性和工作效能 ，直接决定了后面流程的顺畅性 ，我们通过多种措施来提高业务登记的工作效能 ，削减差错率。
委托单上的客户信息可自动保留到客户治理 ，下次客户再来委托时 ，可直接调取上次填写的信息 ，不用在沉复录入。
业务受理人员首先将客户送检的样品信息录入系统 ，在输入样品名称后 ，系统会自动列出当前样品可供选择的额定电压、分类、凭据尺度、检测项目等信息 ，这样既可加快受理速杜字能预防输入谬误信息。
系统会对样品自动进行编号 ，将样品编码信息转造成条码信息 ，并打印天生样品标签作为检测流程的标识。
样品信息录入实现后 ，形成检测委托单（或和谈、或合同） ，纪录全数委托信息。检测委托单上附有二维码 ，客户用手机扫描可查看检测的进度。
4）工作分配
检测部门的主管可在系统内将检测工作分配给检测人员 ，支持一个样品的多个检测项目分配给分歧的检测人怨剽种细粒度的操作。支持按预先设置好的规定自动分配检测工作。
检测工作的分配和指派能够通过鉴别与检测工作有关的检测部门和该测试的授权情况自动分配到检测人员 ，对特殊情况也能够由人为调配的方式下派检测工作。
5）了局录入
检测了局的录入是指样品检测实现后 ，将检测了局以各类方式录入到系统中的过程。检测了局录入环节是检测工作的沉要环节。先进的治理系统会提供好多实用的职能来辅助检测人员进行试验和了局的录入并进行更好的质量节造。
本系统拥有严格的权限节造 ，检测人员只有对分配给自己的样品录入了局的权限。
治理系统具罕见据接口 ，检测设备的试验数据可自动上传至系统形成原始纪录。从而减轻检测人员的工作量 ，并削减可能出现的差错。
系统也提供急剧、方便的数据手工输入方式 ，要求在电子化的原始纪录单上进行输入 ， 每个检验项主张原始纪录单可预先矫捷设计。
6) 汇报审核
统一批次的所有样品检测实现后 ，系统会对每个检测人员录入的数据进行汇总 ，天生齐全的原始纪录和检测汇报 ，审核人员可在系统内方便的进行审核操作。对于审核不通过的样品审核人员可进行驳回操作 ，这样流程会回退到上一步。直到所有样品审核通过 ，会进入下一个流程（核准汇报）。
在审核过程中审核人员除了能够查看检测的了局数据以表 ，还能查看检测过程中的有关信息 ，如检测凭据尺度的具体内容、试验所用仪器、检测人员等信息。
7）核准汇报
核准人员可在系统内对通过审核的批次汇报进行核准操作 ，若是核准不通过 ，流程会回退到上一步（审核汇报）。
8）打印合格证
样品在经过三级审核通过后并检验合格 ，在系统内打印样品的合格证。合格证上蕴含二维码 ，扫描二维码可查看该样品的根基信息及检测数据。
9）天生检测汇报
在检测数据实现输入和审核后 ，可天生检测汇报；汇报体式可由用户自行设计 ，分歧类型的样品可关联分歧的汇报模板；齐全盛开的模板设计职能能够满足肆意复杂的汇报或报表造作要求。
汇报天生过程系统自动天生 ，无需人为过问 ，大幅度提高了试验室检测汇报的编写效能 ，削减报答的谬误。
3.3统计预警
凭据设置的预警值 ，对快到期检验产品统计、报表。
3.4 客户二维码查问
凭据设置的预警值 ，对快到期检验产品统计、报表。
3.4 客户二维码查问
1）客户通过手机扫描业务受理单上的二维码 ，能够从表网服务器查问检测的进度。
2）客户通过手机扫描合格证上的二维码 ，能够从表网服务器查问工用具的具体检验合格信息。
2）客户通过手机扫描合格证上的二维码 ，能够从表网服务器查问工用具的具体检验合格信息。
（四）数据库自动备份
数据库可设置按规按功夫自动备份 ，并且保障在服务器操作系统崩溃的情况下 ，建复后数据库仍能正常使用并不存在数据迷失、数据被粉碎等情况。
（五）配套设备
1、HZ32MC试品编码无线采集终端
职能特点：
职能特点：
1.本终端是云平台治理系统试品编码采集终端 ，通过扫码枪采集试品编码 ，与测试工位绑定 ，利用无线通讯转发至试验台。
2.拥有彩色液晶显示器 ，一次可采集16个试品编码。
3.扫码终端拥有脚轮 ，方便在试验场地移动。
4.扫码终端备有电池每一次充电能够陆续使用20幼时以上。
2.拥有彩色液晶显示器 ，一次可采集16个试品编码。
3.扫码终端拥有脚轮 ，方便在试验场地移动。
4.扫码终端备有电池每一次充电能够陆续使用20幼时以上。
技术参数：
1.扫码工位：≤16
2.无线通讯频率：443MHz
3.液晶尺寸：7吋
4.激光 源：可见激光650±5（nm）
5.充电电源：AC220V,50Hz
6.表形尺寸：730×365×960 （mm）
2.无线通讯频率：443MHz
3.液晶尺寸：7吋
4.激光 源：可见激光650±5（nm）
5.充电电源：AC220V,50Hz
6.表形尺寸：730×365×960 （mm）
2、HZWP无线标签打印终端
职能特点：
职能特点：
1.本终端是云平台治理系统打印终端 ，用于打印试品编码及合格证。
2.终端建设微型推算机利用WIFI与云平台治理系吐洮接 ，通过激光扫码枪鉴别试品编号后 ，立即从云平台治理系统读取合格证信息 ，急剧打印出合格证 ，预防了人为查找试品查对编码的工作 ，大大提高了工作效能。
3.终端建设2台标签打印机 ，别离用于试品工作码及合格证的打印。
4.终端为手推车结构 ，配置了UPS电源 ，能够肆意移动。
2.终端建设微型推算机利用WIFI与云平台治理系吐洮接 ，通过激光扫码枪鉴别试品编号后 ，立即从云平台治理系统读取合格证信息 ，急剧打印出合格证 ，预防了人为查找试品查对编码的工作 ，大大提高了工作效能。
3.终端建设2台标签打印机 ，别离用于试品工作码及合格证的打印。
4.终端为手推车结构 ，配置了UPS电源 ，能够肆意移动。
重要技术参数
1.无线通讯：WIFI
2.推算机配置：7吋
3.打印机： 热转印
4.充电电源：AC220V、50Hz
5.表形尺寸：780×450×960（mm）
2.推算机配置：7吋
3.打印机： 热转印
4.充电电源：AC220V、50Hz
5.表形尺寸：780×450×960（mm）
十、中控室
中控室配置4工位中控台及大屏幕LED显示器 ，与试验室云平台治理系吐洮接 ，凭据要求实时显示试验室全方位数据及参数 ，通过设定能够进行分歧选择 ，展示试验室各方面数据。
1、LED大屏幕显示器
屏幕选取全彩高亮度室内显示屏 ，2.5mm点阵密度高合适近距离旁观。
重要技术参数：
型号：HZLED10*11
支持视频、音频、图像、文字、Flash 、Gif等大局的媒体文件播放；支持 Microsoft office的Word、Excel、PPT显示；支持时钟、计时、网页、表格、数据库、气象预报显示；支持表部视频、环境信息、体育比分、桌面拷贝播放；支持多页面多分区节目编纂。
视域尺寸：3200*1760（mm）
点阵数：1280*704=901120
亮度 ≥450cd/㎡
白平衡：≥800nits
刷新频率 ≥1920Hz
视角：水平140°/垂直130°
对比度：5000：1
灰度级别：16384
色彩处置位数：14bit
寿命典型值：100000H
屏幕选取全彩高亮度室内显示屏 ，2.5mm点阵密度高合适近距离旁观。
重要技术参数：
型号：HZLED10*11
支持视频、音频、图像、文字、Flash 、Gif等大局的媒体文件播放；支持 Microsoft office的Word、Excel、PPT显示；支持时钟、计时、网页、表格、数据库、气象预报显示；支持表部视频、环境信息、体育比分、桌面拷贝播放；支持多页面多分区节目编纂。
视域尺寸：3200*1760（mm）
点阵数：1280*704=901120
亮度 ≥450cd/㎡
白平衡：≥800nits
刷新频率 ≥1920Hz
视角：水平140°/垂直130°
对比度：5000：1
灰度级别：16384
色彩处置位数：14bit
寿命典型值：100000H
2、中控室四工位中控台
中控台为四工位操作台 ，中控台建设4套推算机及一台服务器用于中控室的操作。
重要技术参数：
型号：HZCTFT-4
表形尺寸：3000*700*900（mm）
工位数：4
中控台为四工位操作台 ，中控台建设4套推算机及一台服务器用于中控室的操作。
重要技术参数：
型号：HZCTFT-4
表形尺寸：3000*700*900（mm）
工位数：4
十一、安全保险措施
（一）人身安全
（1）试验系统选取多方位措施保险试验人员人身安全。
（2）试验室按工作性质 ，严格进行区域划分 ，划分为高压试验区、电气试验区、机械试验区、电参数测试区、操控区、受理区和安全通路。
（3）高压试验系统 ，建设LED大屏幕安全�；は低� ，明确批示试验项目及试验状态 ，保障试验人员信息互通 ，安全操作。
（4）高压试验区装置有门禁系统 ，同时建设电磁锁 ，在高压试验时高压试验区入口不成报答打开 ，杜绝人员进入高压试验区 ，同时保障高压试验过程不出现忽然断电造成试验高压回击 ，损毁设备和试品。
（5）装置环境监测系统 ，对各工位视频图像实时监控 ，传入云平台。
（6）设备选取凹凸压电气隔离、美满系统接地、过流过压自动断电等多种技术措施保险人身安全。
（2）试验室按工作性质 ，严格进行区域划分 ，划分为高压试验区、电气试验区、机械试验区、电参数测试区、操控区、受理区和安全通路。
（3）高压试验系统 ，建设LED大屏幕安全�；は低� ，明确批示试验项目及试验状态 ，保障试验人员信息互通 ，安全操作。
（4）高压试验区装置有门禁系统 ，同时建设电磁锁 ，在高压试验时高压试验区入口不成报答打开 ，杜绝人员进入高压试验区 ，同时保障高压试验过程不出现忽然断电造成试验高压回击 ，损毁设备和试品。
（5）装置环境监测系统 ，对各工位视频图像实时监控 ，传入云平台。
（6）设备选取凹凸压电气隔离、美满系统接地、过流过压自动断电等多种技术措施保险人身安全。
（二）设备安全
（1）分压器等前端检测设备与试验台选取光纤隔离和无线通讯、保障高压系统与试验台的电气隔离。
（2）试验系统配置声光警示及逻辑互锁等多种措施 ，保障试验系统及人员操作正确靠得住。
（3）高压回路与低压节造有效隔离 ，各系统可独立工作。
（4）过压过流自动�；� ，零电压检测合闸 ，保险设备运行安全。
（5）试验区建设电磁锁 ，杜绝人员试验过程误闯高压试验区 ，出现忽然断电造成试验高压回击 ，损毁设备和试品。
（2）试验系统配置声光警示及逻辑互锁等多种措施 ，保障试验系统及人员操作正确靠得住。
（3）高压回路与低压节造有效隔离 ，各系统可独立工作。
（4）过压过流自动�；� ，零电压检测合闸 ，保险设备运行安全。
（5）试验区建设电磁锁 ，杜绝人员试验过程误闯高压试验区 ，出现忽然断电造成试验高压回击 ，损毁设备和试品。
（三）信息安全
（1）试验治理系统造订了严格的权限治理及设备登录治理 ，保障设备操作及数据处置的可控和溯源。
（2）严格遵循《Q/GDW1594-2014国度电网公司治理信息系统安全防护技术要求》及《Q/GDW11353-2014国度电网公司云安全终端系统技术要求》执行。
（2）严格遵循《Q/GDW1594-2014国度电网公司治理信息系统安全防护技术要求》及《Q/GDW11353-2014国度电网公司云安全终端系统技术要求》执行。
十二、用户需提供的试验室装置前提
1、试验室空间前提
（1）试验室设备工位规划
见后面布局图
（2）试验室内空间结构要求
为了保障试验时的安全距离 ，需满足相应电压等级要求的厂房净高 ，在试验室高压试验区安全距离内不得有立柱、凸起等结构。
（3）试验大厅出入口路路规划
为满足试验室试品流程及消防要求 ，试验室必要凭据试验大厅及开门情况规划试品物流、试品受理、检测流程试品发运等环节。
见后面布局图
（2）试验室内空间结构要求
为了保障试验时的安全距离 ，需满足相应电压等级要求的厂房净高 ，在试验室高压试验区安全距离内不得有立柱、凸起等结构。
（3）试验大厅出入口路路规划
为满足试验室试品流程及消防要求 ，试验室必要凭据试验大厅及开门情况规划试品物流、试品受理、检测流程试品发运等环节。
2、环境前提
温度：5～35℃
湿度：≤80%
大气压力：（0.84～1.09尺度大气压）
使用环境：户内
无导电尘埃。
无侵蚀金属和绝缘的气体存在。
3、搬运前提
分歧电压等级高压试验室要求有所分歧 ，220kV试验系统能够提供搬运不幼于尺寸3m(宽)×3m（高）、沉量1吨的路路前提；其他要求不幼于1.2m(宽)×2.2m（高）、沉量0.5吨的搬运前提。
4、防盗安全前提
试验室要求封关 ，不容无关人员轻易出入。
5、供电、接地及通讯网络前提
（1）供电电源
电源：AC380V±5%/50Hz±5
容量：160KVA
电压波形为正弦波 ，波形畸变率<3%
建议用户为试验室筹备专用电源变压器。
电缆沟设置
高压试验大厅试验场地地表应无电缆敷设 ，影响试验进行。试验大厅周围宜设置电缆沟 ，用于电缆敷设。凭据试验设备安插 ，用电设备部位必要敷设穿线管与电缆沟衔接 ，同时便于地线衔接。
（2）接地前提
试验室要求有优良的接地系统 ，接地电阻幼于0.5?。凭据试验场地划分合理铺排地桩 ，在试验大厅周围墙壁下端装置接地排。
（3）通讯网络前提
试验节造室要求提供10M以上局域网接入点一个。
电源：AC380V±5%/50Hz±5
容量：160KVA
电压波形为正弦波 ，波形畸变率<3%
建议用户为试验室筹备专用电源变压器。
电缆沟设置
高压试验大厅试验场地地表应无电缆敷设 ，影响试验进行。试验大厅周围宜设置电缆沟 ，用于电缆敷设。凭据试验设备安插 ，用电设备部位必要敷设穿线管与电缆沟衔接 ，同时便于地线衔接。
（2）接地前提
试验室要求有优良的接地系统 ，接地电阻幼于0.5?。凭据试验场地划分合理铺排地桩 ，在试验大厅周围墙壁下端装置接地排。
（3）通讯网络前提
试验节造室要求提供10M以上局域网接入点一个。
6、给排水前提
对于50kV工频试验工位 ，试验室要求有自来水供水管 ，水管不宜靠近电源。有排水管路及接入口。宜设置洗手池。
7、消防前提
试验室要求设置烟雾超温报警系统并且建设灭火设施或足够的灭火器材。
8、装置调试共同
设备装置安插图需双方钻研确定 ，用户需在系统装置调试期间、铺排专人参与并共同装置调试工作。
十三、 试验室人员配置及培训
安全工用具及带电作业工用具检测试验室实现工用具检测工作 ，必要建设治理人员、技术人员、试验人员以及物流人员相互共同能力顺利实现检测工作。
(一）人员配置
1、试验大厅行政技术治理人员：
试验室主任：1名
技术掌管人：1名（大专学历及以上 ，从事有关检测工作5年以上）
质量掌管人：1名（大专学历及以上 ，从事有关工作5年以上）
2、试验人员：
检测工程师：2人（大专学历及以上 ，拥有从事有关工作经历）
高压试验员：3人（经过专业培训拥有高压电工证）
机械试验员：3人（经过专业培训 ，考试合格）
3、业务治理人员
业务受理：2人
物流运行员：2人
样品库治理员：1人
以上人员配置为根基配置 ，如试验量较大 ，能够凭据工作量增长试验及治理人员。
试验室主任：1名
技术掌管人：1名（大专学历及以上 ，从事有关检测工作5年以上）
质量掌管人：1名（大专学历及以上 ，从事有关工作5年以上）
2、试验人员：
检测工程师：2人（大专学历及以上 ，拥有从事有关工作经历）
高压试验员：3人（经过专业培训拥有高压电工证）
机械试验员：3人（经过专业培训 ，考试合格）
3、业务治理人员
业务受理：2人
物流运行员：2人
样品库治理员：1人
以上人员配置为根基配置 ，如试验量较大 ，能够凭据工作量增长试验及治理人员。
（二）技术培训
本试验大厅涉及多种安全工用具及带电作业工用具检测试品 ，试验项目同时涉及电学、力学等多学科技术。因而培训内容较多。但是成套试验设备为智能化、一体化试验设备 ，设备自身具备了检测自动化、数据上传自动化等多项智能职能 ，因而把握起来就会较为容易。
培训打算如下：
1、安全规程尺度进建：0.5天
2、理论进建：1-2天
3、设备操作：1-2天
2、理论进建：1-2天
3、设备操作：1-2天
通过以上培训 ，学员能够根基把握试验设备 ，进行现实试验工作。
