干货讲堂 | 电线电缆知识超全总结！

颁布功夫：2025-01-04 14:25:31人气：
一、电线电缆中BV、BLV等符号寓意

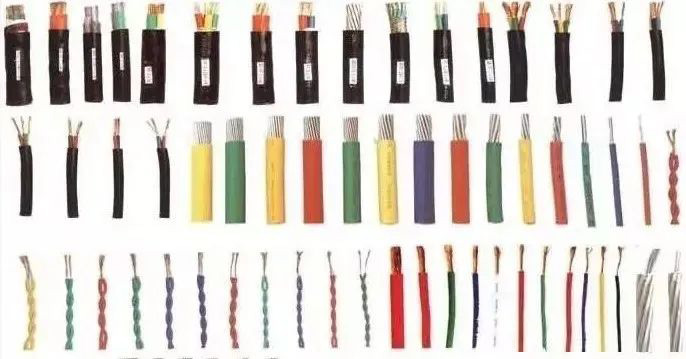

九游老哥J9俱乐部官网 - J9俱乐部老哥互换社区
这些符号都是电线的一些型号，B系列归类属于布电线，所以开头用B，电压：300/500V 电线按用处罚为电磁线和通用绝缘电线。绝缘电线又称为布电线。

绝缘电线（布电线）是指包覆绝缘层的电线，蕴含各类衔接线、装置线。

V就是PVC聚氯乙烯，也就是（塑料）

L就是铝芯的代码

T就是铜芯的代码（通常省略不写）

R就是(软)的意思，要做到软，就是增长导体根数

BV铜芯聚氯乙烯绝缘电线

BLV铝芯聚氯乙烯绝缘电线

BVR铜芯聚氯乙烯绝缘软电线

以上电线结构：导体+绝缘

拿2.5mm²为例：

BV是1根直径1.78mm和7根0.68两种

BLV是1根直径1.78mm

BVR是19根直径0.41mm

RV铜芯聚氯乙烯绝缘衔接软电线

它比BVR更软，还是2.5是49根0.25mm铜丝

RVV铜芯聚氯乙烯绝缘聚氯乙烯护套衔接软电线

比RV多了一层塑料护套

另表：我们最常用的“护套线”

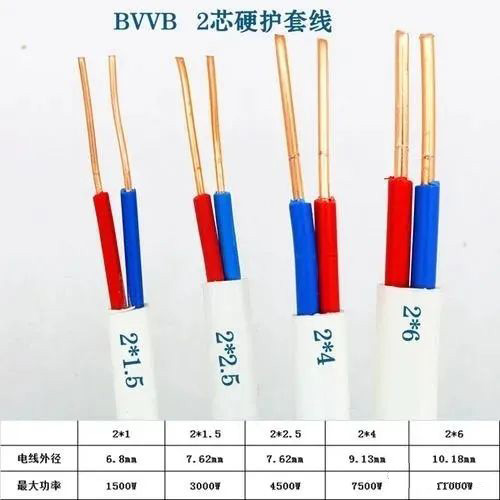

BVVB铜芯聚氯乙烯绝缘聚氯乙烯护套扁型电缆,就是2根BV线，在+一层白色的护套


二、什么是护套线

九游老哥J9俱乐部官网 - J9俱乐部老哥互换社区

       护套线是指带有护套层的单芯或多芯电线，带护套的较安全。说白了，我们最常用的“护套线”，一层白色聚氯乙烯护套，里面套着几根BV线。这种线通常是铜芯导线，除了导线名义有一层绝缘层表，导线名义还有一层� ；げ�。常用的护套线有RVV、BVV、RVVB、bvvb这几种型号� ；ぬ紫叩目煞治不ぬ紫吆腿砘ぬ紫吡街�。凭据利用环境和状态分为圆护套线和扁护套线，圆护套线通常的是多芯，扁的通常是单芯。


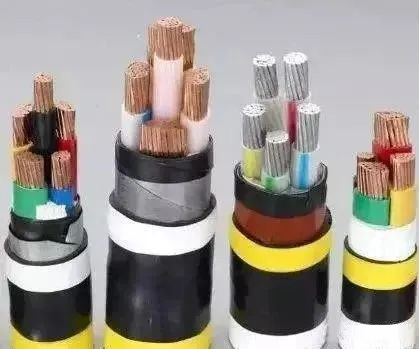

三、YJV是什么电缆（YJV电缆寓意）

【全称】交联聚乙烯绝缘聚氯乙烯护套电力电缆

Y----聚乙烯 J----交联 V----聚氯乙烯护套

【芯数】单芯、2芯、3芯、4芯、5芯、3+1、3+2、4+1等

【规格】1.5平方到240平方不等

【色彩】玄色

【铜质】国标无氧铜（紫铜）

【护套】聚氯乙烯PVC

【尺度】本产品按GB12706《额定电压35KV铜芯、铝芯塑料绝缘电力电缆》尺度出产，同时还可凭据用户必要定做电缆。

【用处】合用于室内、电缆沟、管路、隧路等，也可埋在疏松的泥土中，不能接受表力作用，通常为电路传输的主干路，额定电压为电力线路输配电用。

【通常额定电压】（U0/U)0.6/1---26/35kv

【使用个性】

1.电缆导体的最高额定温度为90°C，短路时（最长持续功夫不超过5S），电缆导体的最高温度不超过250°C。

2.敷设电缆时的环境温度不应该低于0°C

3.敷设时允许弯曲半径：单芯电缆不幼于电缆表径的15倍 ；多芯电缆不幼于电缆表径的10倍。


四、ＹＣ是什么电缆

       YC橡套电缆全称沉型通用橡套软电缆，是橡套线的一 种。YC电缆合用于互换额定电压450/750V以下家用电器、电动工具和各类移动式电器设备或轻型移动电气设备，或用于工地上一时施工用，能接受较大的机械表力作用。线芯的持久允许工作温杜爪不超过60℃。

       Y代表橡胶绝缘，C代表沉型电缆。里面的护套也为橡胶绝缘，导体为铜丝。橡套电缆分为沉型电缆（yc电缆）、中型电缆（yz电缆）及轻型电缆（YQ电缆）。好的YC电缆的绝缘层都是纯天然橡胶造作，导体则以优良导电机能的无氧铜杆为佳品。而目前市场的大部门产品均或多或少不能达到此种质量。

YC电缆型号：

       YC电缆内重要为多芯电缆，常用的有2芯、3芯、4芯、5芯，铜芯的面积0.75到几十平方不等。


五、BV电线电缆知识

BV电缆线：是铜芯聚氯乙烯绝缘电线电缆，简称塑铜线，是电线电缆中最常用的一种线，也是我们日常生涯中接触最多的一种线。

导体资料：无氧铜

绝缘资料：PVC

色彩：黑，黄，蓝，红、棕、白等

工作温度：60度，70度，95度

额定电压：450/750V

敷设电缆（线）时环境温度不低于零下15度。

电缆允许弯曲半径：

电缆表径（D）幼于25mm者不幼于4D ；

电缆表径（D）为25mm者及以上应不幼于6D。

制品电缆（线）及电缆线芯须经工频火花耐压试验。

电缆（线）的标志须按GB6995尺度执行，标志应清澈、耐擦。

国标bv电线电缆用于互换额定电压450/750V及以下或直流电压1000V及以下的电器装置、仪表、装建、电信设备、动力照明和线路，可明敷或暗敷。

产品尺度：GB5023.3-1997 JB8734-98 切合IEC CCC尺度，国标bv电缆出产合格证必须印有3C认证标志。


六、ＷＤＺＲ-ＢＹＪ是什么意思

BYJ：铜芯交联聚乙烯绝缘布电线450/750V

WDZR-BYJ：铜芯阻燃无卤低烟交联聚乙烯绝缘布电线450/750V

产品用处：本产品合用于额定电压450/750V及以下构筑、电器、开关等动力装置固定布线。


七、电缆型号寓意解答

九游老哥J9俱乐部官网 - J9俱乐部老哥互换社区

1.通用电缆符号解答：

R－衔接用软电缆（电线），软结构。

V－绝缘聚氯乙烯（聚氯乙烯绝缘或聚氯乙烯护套）

B－平型（扁形）

S－双绞型。

A－镀锡或镀银

F－耐高温

P－编织屏蔽

P2－铜带屏蔽　

P22－钢带铠装

Y—预造型

ZR—阻燃型

NH—耐火型

WDZ—无卤低烟阻燃型

WDN—无卤低烟耐火型

2：通用各类字母代表的寓意：

A:(聚)胺(脂),安(装),铝塑料护套(Alpeth)

B:扁,半,编(织),泵,布,(聚)苯(乙烯),

3、电缆学问：电缆通常分为电力电缆和节造电缆两种。

电缆通用符号暗示的寓意：

〔1〕ZR－阻燃，NH－耐火，ZA(IA)－本安

〔2〕用处

K－节造电缆

P－信号电缆

DJ－推算机电缆

〔3〕绝缘层

V－聚氯乙烯

Y－聚乙烯

YJ－交联聚乙烯

〔4〕导体。T－铜芯缺省暗示，L－铝芯。

〔5〕内护层(护套)

V－聚氯乙烯

Y－聚乙烯

Q－铅包

L－铝包

H－橡胶

HF－非燃性橡胶

LW－皱纹铝套

F－氯丁胶

N－丁晴橡皮护套


八、电线电缆术语和名词

九游老哥J9俱乐部官网 - J9俱乐部老哥互换社区


按GB/T2900.10-1984，电线电缆界说为：用以传输电能、信息和实现电磁能转换的线材产品。为便于选用及提高产品的合用性，我国的电线电缆产品按其用处可分为下列五大类。

1）裸电线：指仅有导体，而无绝缘层的产品，其中蕴含铜、铝等各类金属和揽复合金属圆单线、各类结构的架空输电线用的绞线、软接线、型线和型材。

2）绕组线：以绕组的大局在磁场中切割磁力线感应产生电流，或通以电流产生磁场所用的电线，故又称为电磁线，蕴含拥有各类个性的漆包线、绕包线、无机绝缘线等。

3）电力电缆：在电力系统的主干线路中用以传输和分配大功率电能的电缆产品，蕴含1~330kV及以上的各类电压等级、各类绝缘的电力电缆。

4）通讯电缆和通讯光缆：通讯电缆是传输电话、电报、电视、广播、数据和其他电信息的电缆 ；通讯光缆是以光导纤维（光纤）作为光波传输介质，进行信息传输 ；射频电缆是合用于无线电通讯、广播和有关电子设备中传输射频信号的电缆。

5）电气设备用电线电缆：从电力系统的配电点把电能直接传送到各类用电设备、用具的电源衔接线路用电线电缆。这类产品使用面最广，种类最多，并且大多要结合所用设备的个性和使用环境前提来确定产品的结构、机能。

电线电缆——用以传输电能、信息和实现电磁能转换的线材产品。

绝缘电缆——由下列部门组成的集中体：一根或多根绝缘线芯，它们各自的包覆层（若是拥有时），总� ；げ悖ㄈ羰怯涤惺保�，表� ；げ悖ㄈ羰怯涤惺保�，电缆也能够有附加的没有绝缘的导体。

软电缆——使用时要求柔软，并在结构和资料上能满足这一（柔软性）要求的电缆。

软线——由多根数幼截面的导体组成的软电缆。

单芯电缆——只有一根绝缘线芯的电缆。

多芯电缆——有一根以上绝缘线芯电缆

扁（多芯）电缆——多根绝缘线芯组平行分列成扁平状的多芯电缆。

电缆附件——在电缆线路中与电缆配套使用的从属装置的总称。

裸电线——没有绝缘层的电线。

单线—— 单根的导线。

绞线—— 由多根圆线或型线呈螺旋形绞合成的导体。

绕组线——亦称为电磁线，用于电机、电器和电工仪器绕组以实现电磁能转换的电线。

漆包线——拥有漆膜绝缘（层）的电线，重要用作绕组线。

电力电缆——输配电用的电缆。

不滴流电缆——在最高陆续工作温度下浸渍剂不流淌的整体浸渍纸绝缘电缆。

分相铅套电缆——每根绝缘线芯别离挤包铅或铅合金（护）套的三芯电缆。

充油电缆——用绝缘油作加压流体，并能使油在电缆中自由流动的一种自容式压力型电缆。

架空绝缘电缆——用于架空或户表悬挂的绝缘电缆。

通讯电缆——传输电气信息用的电缆，蕴含市内通讯电缆、远程通讯电缆、局用电缆和数据通讯电缆。

层绞式电缆——很多线组按同心层分列成电缆芯的电缆。

单元式电缆——很多线组以束绞或同心绞合组成单元，再将很多单元绞合成电缆芯的电缆。

对称电缆——由对称线对组成的电缆。

同轴电缆——由同轴对组成的通讯电缆。

射频电缆——用作无线电台发射和接管天线的馈电线或各类射频通讯及测试设备衔接线的电缆。

电话软线——用作电话设备衔接的软电线。

导体（导线）——电缆中拥有传导电流特定职能的元件。

实心导体（导线）——由一根圆线或型线造成的导体（导线）。

单一导体——不包覆其它金属层的单线或多根金属线的导体。

金属镀层导体——每根单线都镀覆以分歧金属或合金薄层的导体。

镀锡导体——镀覆锡层的导体。

金属包覆导体——由一种金属作为内部门和用冶金加工法（熔接）包覆另一种金属作为表层的导线组成的导体。

同心式绞合圆导体——多根单线以螺旋形绞合，成为一层或多层同心层的绞合导体，通常相邻层绞向相反。

束合导体——由多根单线，按统一方向，统一节距以螺旋形束合而成的导体。

复绞导体——由几个线组螺旋绞合成一层或多层导体，导体中每一组可为同心绞或束合。

扇形导体——截面状态近似扇形的型导体。

软导体——合用于软电缆由直径足够幼的圆线组成的绞合导体。

紧压导体——通过机械紧压或拉伸，或适当选择单线的状态和配置，以减幼绞合间隙的绞合导体。

同心导体——包覆在一根或几根绝缘线芯表的导体。

绝缘层——电缆中拥有耐受电压特定职能的绝缘资料。

导体绝缘——导体或导体屏蔽层上的绝缘。

挤包绝缘——通常由一层热塑性或热固性资料挤包成的绝缘。

绕包绝缘——用绝缘带螺旋绕包成同心层的绝缘。

浸渍纸绝缘——用浸渍绝缘纸组成的绕包绝缘。

橡皮绝缘——由橡皮或橡皮带组成的密实层绝缘。

塑料绝缘——由塑料造成的密实层的或带包的绝缘。

漆包绝缘——由漆包线漆在导体上所形成的陆续密实绝缘膜。

屏蔽层——将电磁场限度在电缆内或电缆元件内，并� ；さ缋旅馐鼙淼绯　⒋懦∮跋斓钠帘尾�。包覆在电缆表的屏蔽层通常是接地的。

导体屏蔽——覆盖在导体上的非金属或金属资料的电屏蔽层。

绝缘屏蔽——包覆在绝缘层上金属或非金属资料的电屏蔽层。

绝缘线芯——导体及其绝缘层和屏蔽层（如拥有时）的组合体。

主线芯——电线电缆中承担重要职能的绝缘线芯。

辅助线芯——电线电缆中承担辅助职能的绝缘线芯。

对称线对——由结构一样对称于纵向轴线的绝缘线芯所组成的线组。

同轴对——由同心搁置的内表导体（中央全数或部门用绝缘支持）所组成的线对。

填充物——在多芯电缆中用于填充各个绝缘线芯之间间隙的资料。

内衬层——包在多芯电缆缆芯（可蕴含填充物）名义放在� ；げ阆碌姆墙鹗舨�。

隔离层——用以预防电缆的分歧组成部门间（如导体和绝缘或绝缘和护层间）相互有害影响的隔离薄层。

护套——金属或非金属资料均匀陆续的管状包层，通常是挤造成的。

金属护套——由金属造成的护套。

皱纹金属套——拥有肯定波纹状态的金属护套。

非金属护套——由高分子资料造成的护套。

组合护套——选取金属和塑料复合造成的护套。

表护套——包在金属套名义的作为电缆最表层护套的非金属套。

铠装层——通常用以预防表界机械影响由金属带、线、丝造成的电缆的覆盖层。

表被层——在电缆名义的一层或几层非挤出的覆盖层。

编织层——由金属或非金属资料编织而成的覆盖层。

百分数电导率——在20℃时国际尺度软的尺度电阻率（IACS）与同温度下资料的电阻率之比，用百分数暗示，可用沉量或体积推算。

载流量——在允许工作温度下电缆导体中所传导的持久满载电流。

导体截面——组成导体的各个单线垂直于导体轴线的横截面之和。

绞距——电缆某元件以螺旋形旋转一周时沿轴向的长度。

节径比——绞合元件的绞距与其螺旋直径之比。

绞向——电缆的绞合元件相对以电缆轴向的旋转方向。

绞合常数——绞合前元件的长杜纂绞合后造件的长度之比。

填充系数——组成导体的单线截面总和与导体概括截面之比。

编织覆盖率（编织密度）——编织资料覆盖表表积与编织层总表表积之百分比。

拉线——通过模具将金属杆材或线材拉造成肯定截面和状态的线材的过程。

退火——对冷加工后的金属线材陆续或不陆续的进行热处置，以减幼或解除冷加工硬化的过程。

绞合——造作绞合导体的过程。

束合——造作束合导体的过程。

漆包——在金属线材表表涂覆漆包线漆的过程。

绕包——用带材绕造同心绕包层的过程。

沉叠绕包——带状资料绕包时，带边与相邻带边相互搭压的绕包大局。

间隙绕包——带状资料绕包时，带边与相邻带边不相搭连而留有肯定间隙的绕包大局。

对绞——两根绝缘线芯按肯定绞合节距组成线组的过程。

成缆——由若干根绝缘线芯（或包有金属护套的线芯）或单元线组和其它元件绞合（或加绕包）成电缆芯的过程。

挤塑（橡）——将配造成的塑料或橡胶混合物， ；陆续均匀挤包在导体或电缆芯上的过程。

交联——借物理或化学步骤，使塑料由线型结构转变为空间网状结构的过程。

纵包——带材纵向包覆的过程。

编织——用金属丝或非金属纤维在导体或绝缘层等元件上编织成有网状图形的过程。

压铅——用热压法在电缆上挤包密封、均匀、陆续铅套的过程。

坠——在电缆上包覆铠装层的过程。


九、YJV电缆和VV电缆三点分歧

YJV电缆和VV电缆在职能上根基一样，但是他们的区别也是很显著的，重要有三个：

1、产品的定名分歧，所代表的寓意也分歧：YJV电缆绝缘用的是交联聚乙烯，VV电缆绝缘用的是聚氯乙烯。

2、两种线在出产设备和工艺造作上也有区此外：

VV为塑力缆，YJV即交联电缆，其绝缘层机能优于塑力缆。

YJV只是在绝缘资料上做了交联处置提高了耐热温度,而 VV没有。

YJV电缆工作温度达90度，而VV只有70度，同截面积YJV电缆载流量大。

VV类电缆导体运行最高额定温度为摄氏70度，短路时（持续功夫幼于5秒）最高温度不超过摄氏160度。

YJV类电缆导体运行最高额定温度为摄氏90度，短路时（持续功夫幼于5秒）最高温度不超过摄氏250度。

YJV从长远看比VV好（使用寿命长等），但比VV贵。从短路允许的最高度看：YJV为250度，VV为160、140。

YJV使用环境在防水方面比VV差，若是是埋地敷设应选用VV电缆，选用YJV时必须保障电缆无水浸，即保障电缆沟（井）排水优良。若是电缆桥架敷设则选用YJV。

从技术经济指标看，三芯的YJV比VV电缆的各项参数都要高。在民用构筑中推荐使用YJV，其载流量比VV的大，更为重要的是在电气火警时，由于其绝缘资料不含氯，点火时不会产生有毒气体。

所以也就是说VV的环保机能差些。在民用，核电等领域VV已根基被YJV取代，但是在好多的工业企业，VV利用还是极度宽泛的，原因是它的价值便宜。

由于YJV电缆在性价譬喻面要优于VV电缆，所以YJV电缆有取代VV电缆的趋向。


十、什么是ＢＶＶ线

       bvv电线全称铜芯聚氯乙烯绝缘聚氯乙烯护套圆型护套线，又称轻型聚氯乙烯护套电缆，俗称硬护套线。铜芯（硬）布电线，单芯的是圆的，双芯的就是扁的。时时用于明装电线。

       字母B暗示布电线，字母V暗示塑猜中的聚氯乙烯� ；褂型痉拧⒂蚕撸ǔ＜牡バ镜继澹┓攀÷悦挥邪凳�。

       BVV与BV线的区别就是BVV比BV就多一层护套。合用于互换电压450/750V及以下动力装置、日用电器、仪表及电信设备用的电缆电线。线芯持久允许工作温度不超过+65度。其标称截面从0.75-10平方共分0.75 ；1.0 ；1.5 ；2.5 ；4 ；6 ；10 ；七种规格。

       合用于互换电压450/750V及以下动力装置、日用电器、仪表及电信设备用的电缆电线。


十一、采办电线时怎么甄别曲直曲直

       国度已明令在新建住宅中应使用铜导线。但同样是铜导线，也有劣质的铜导线，其铜芯选用再生铜，含有很多杂质，有的劣质铜导线导电机能甚至不如铁丝，极易引发电气变乱。目前，市场上的电线种类多、规格多、价值乱，消费者遴选时难度很大。单就家庭装建中常用的2.5平方毫米和4平方毫米两种铜芯线的价值而言，同样规格的一盘线，由于厂家分歧，价值可相差20%至30%。至于质量曲直，长度是否达标，消费者更是难以判定。

       据业内人士泄漏：电线之所以价值差距巨大，是由于出产过程中所用原资料分歧造成的。出产电线的重要原资料是电解铜、绝缘资料和护套料。目前原资料市场上电解铜每吨在两万元左右，而回收的杂铜每吨只有1.5万元左右 ；绝缘资料和护套料的优质产品价值每吨在8000元至8500元，而残次品的价值每吨只需4000元至5000元，差价更悬殊。另表，长度不及，绝缘体含胶量不够，也是造成价值差距的沉要原因。每盘线长度，优等品是100米，而次品只有90米左右 ；绝缘体含胶量优等品占35% 至40%，而残次品只有15%。通过对比，消费者不难看出制品电线销售价值存在差距是材质上存在猫腻所致。

(1)首先当作卷的电线包装牌上，有无中国电工产品认证委员会的“长城标志”和出产许可证号 ；看有无质量系统认证书 ；看合格证是否规范 ；看有无厂名、厂址、检验章、出产日期 ；看电线上是否印有商标、规格、电压等� ；挂吹缦咄镜暮岫厦�，优等品紫铜色彩光亮、色泽柔和，铜芯黄中偏红,批注所用的铜材质量较好,而黄中发白则是低质铜材的反映。

(2)可取一根电线头用手反复弯曲，凡是手感柔软、抗委顿强度好、塑料或橡胶手感弹性大且电线绝缘体上无龟裂的就是优等品。电线表层塑料皮应色泽鲜亮、质地细密，用打火机点燃应无明火。

(3)截取一段绝缘层,看其线芯是否位于绝缘层的正中。不居中的是由于工艺不高而造成的偏芯景象,在使用时若是功率幼还能相安无事,一旦用电量大,较薄一面很可能会被电流击穿。

(4)肯定要看其长杜纂线芯粗细有没有做手脚。在有关尺度中划定,电线长度的误差不能超过5%,截面线径不能超过0.02%,但市场上存在着大量在长度上短斤少两、在截面上弄虚作假(如表明截面为2.5平方毫米的线,实则仅有2平方毫米粗)的景象。
