干货讲堂 | 最全变压器图文解析
颁布功夫：2025-01-23 14:04:08人气：
一、变压器的种类和职能特点
变压器是一种用来变换电压、电流或阻抗的电气部件，是电力系统中输配电力的重要设备，其实物表形如图1-1所示。
在远距离传输电力时，可使用变压器将发电站送出的电压升高，以削减在电力传输过程中的损失，以便于远距离输送电力 ；在用电的处所，变压器将高压降低，以供用电设备和用户使用。变压器的分类方式有好多种，凭据其电源相数的分歧，重要能够分为单相变压器和三相变压器。
二、变压器的型号与技术参数
电气系统中利用最多的就是电力变压器，由于电力变压器的种类好多，其型号的标识以及参数也有所分歧，因而时时将这些型号与参数标识在变压器的铭牌上，以便于在装置和检建时进行查看。图1-8所示为典型电力变压器的铭牌标识。
三、变压器在线路中的符号标识
变压器通常用于电气设备的节造线路以及配电线路中，是电气设备节造线路中比力常用的设备之一，因而相识变压器在线路中的符号标识也是极度沉要的。变压器在线路中通常用字母“T”暗示，并使用图形符号进行标识，如图1-12所示。
变压器的通常图形符号有两种，别离用于配电线路和电气线路中，其中电压输入端为变压器的低级绕组，电压输出端为变压器的次级绕组。此表带有磁芯或中心抽头的变压器，在其图形符号中也有所暗示，如图1-13所示。
有些三相变压器在图形符号中还能够体现出变压器的衔接方式，如图1-15所示。
在现实的线路中，单相变压器的衔接方式有两种，别离为串联方式和并联方式，如图1-16所示。变压器经串联能够得到较大的额定电压，而并联能够得到较大的额定电流。
三相变压器内部的绕组较多，最常用的就是星形（Y形）的联结方式，这种结构是指三相变压器的低级绕组以Y形进行联结，即每个绕组的结尾衔接到中性点上，绕组的另一端与相应的线路进行衔接，如图1-17所示。
三相变压器在线路中最常用的就是Y-Y形联结，即低级绕组和次级绕组均用Y形的联结方式，如图1-18所示。
变压器是一种用来变换电压、电流或阻抗的电气部件，是电力系统中输配电力的重要设备，其实物表形如图1-1所示。

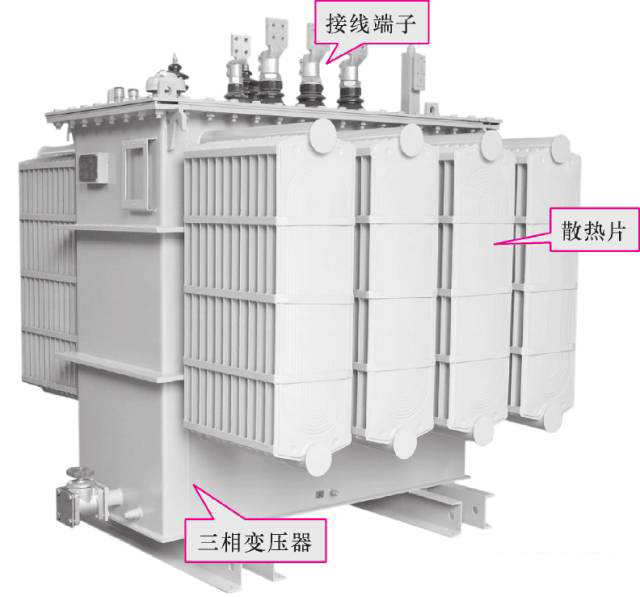

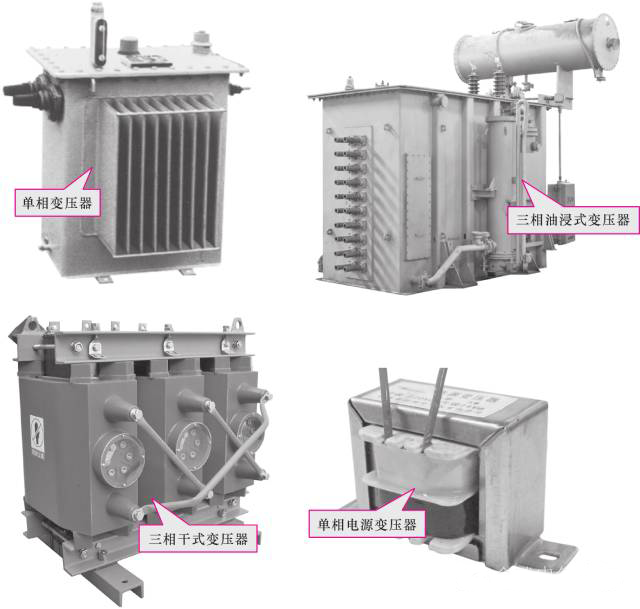

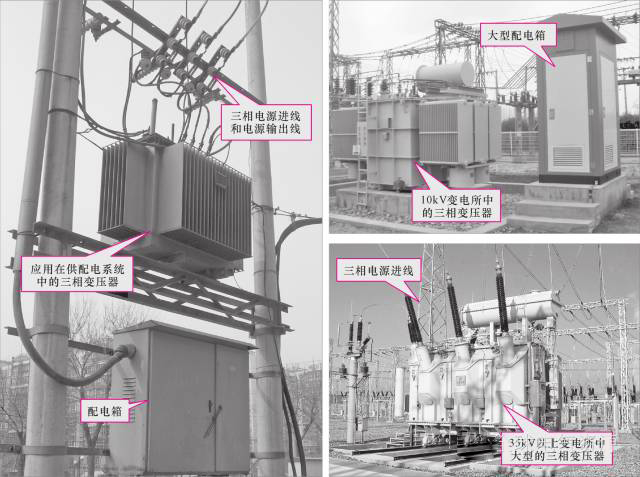

图1-1 变压器的实物表形
在远距离传输电力时，可使用变压器将发电站送出的电压升高，以削减在电力传输过程中的损失，以便于远距离输送电力 ；在用电的处所，变压器将高压降低，以供用电设备和用户使用。变压器的分类方式有好多种，凭据其电源相数的分歧，重要能够分为单相变压器和三相变压器。
1、单相变压器的职能特点

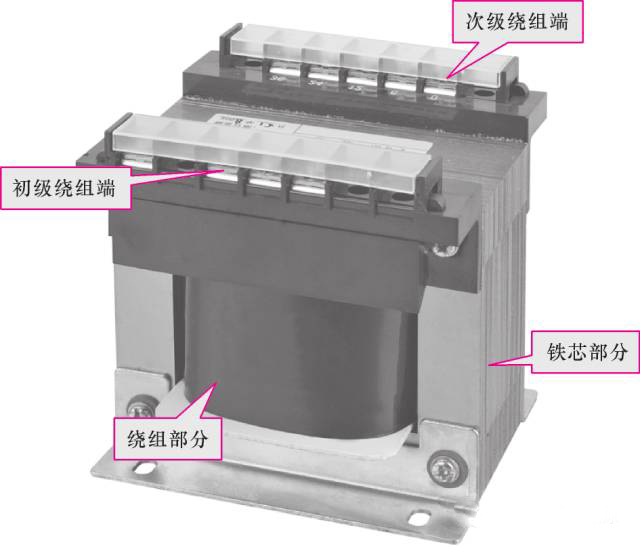

图1-2 单相变压器的结构特点
单相变压器是一种低级绕组为单相绕组的变压器。如图1-2所示，单相变压器的低级绕组和次级绕组均缠绕在铁芯上，低级绕组为互换电压输入端，次级绕组为互换电压输出端。次级绕组的输出电压与线圈的匝数成正比。

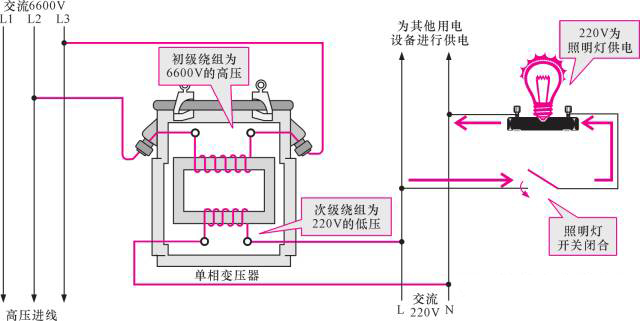

单相变压器可将高压供电造成单相低压，供各类设备使用，例如可将互换6600V高压经单相变压器变为互换220V低压，为照明灯或其他设备供电，如图1-3所示。单相变压器有结构单一、体积幼、损耗低蹬着点，合适在负荷较幼的低压配电线路（60Hz以下）中使用。
单相变压器可将高压供电造成单相低压，供各类设备使用，例如可将互换6600V高压经单相变压器变为互换220V低压，为照明灯或其他设备供电，如图1-3所示。单相变压器有结构单一、体积幼、损耗低蹬着点，合适在负荷较幼的低压配电线路（60Hz以下）中使用。
图1-3 单相变压器的职能示意图

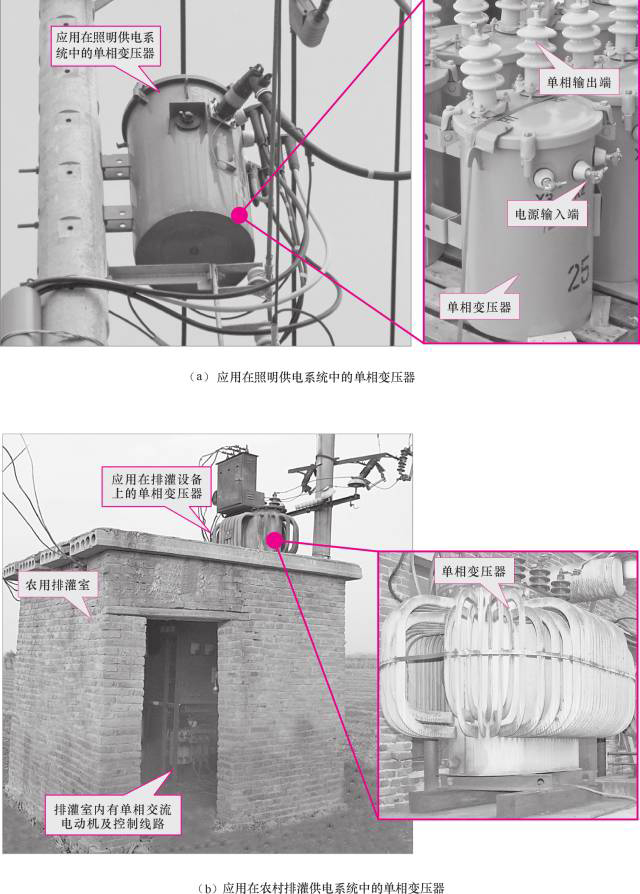

单相变压器多用于村落输配电系统中，以及一些照明或幼型电动机的供电中，其利用事俘如图1-4所示。此表在好多电子电气设备中，它也可作为电源变压器使用。
图1-4 单相变压器的利用事俘
2、三相变压器的职能特点
三相变压器是电力设备中利用比力多的一种变压器。三相变压器现实上是由3个一样容量的单相变压器组合而成的，低级绕组（高压线圈）为三相，次级绕组（低压线圈）也为三相，如图1-5所示。
图1-5 三相变压器的结构特点

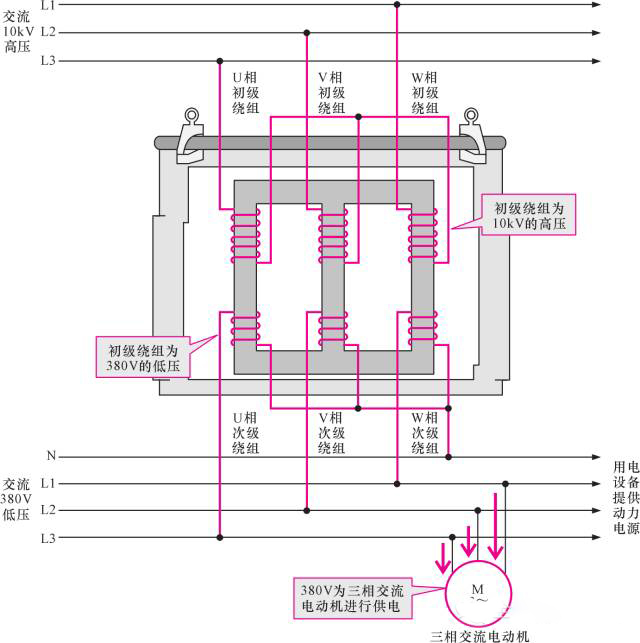

三相变压器重要用于三相供电系统中的升压或降压，比力常用的就是将几千伏的高压变为380V的低压，为用电设备提供动力电源，如图1-6所示。
图1-6 三相变压器的职能示意图
三相变压器的利用领域比力宽泛，例如变电站、工矿企业、构筑工地、排灌设备、邮电、纺织、铁路、学堂、医院、国防、电梯等，同时也合用于一些电源电压低、颠簸较大的低压配电线路中。其利用事俘如图1-7所示。
图1-7 三相变压器的利用事俘
二、变压器的型号与技术参数

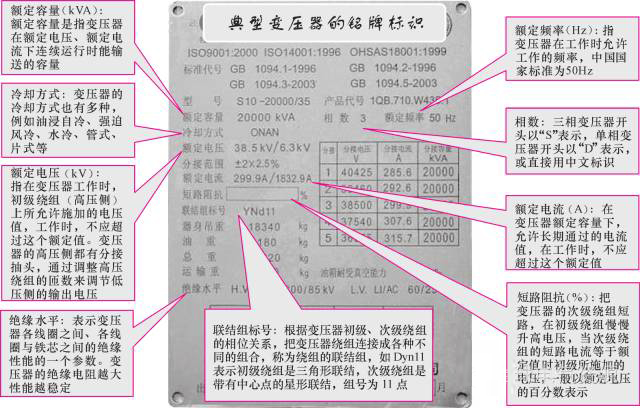

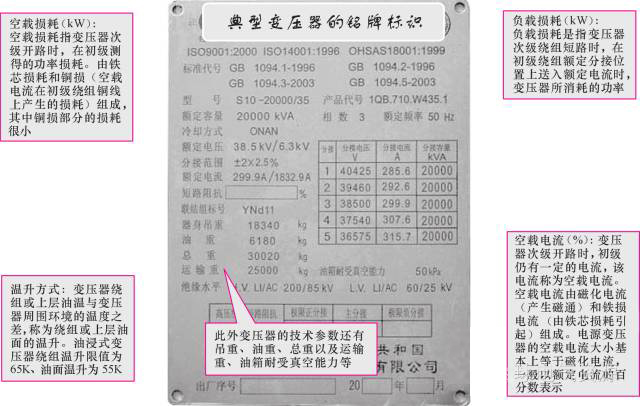

电气系统中利用最多的就是电力变压器，由于电力变压器的种类好多，其型号的标识以及参数也有所分歧，因而时时将这些型号与参数标识在变压器的铭牌上，以便于在装置和检建时进行查看。图1-8所示为典型电力变压器的铭牌标识。
在变压器的铭牌上，标识有该变压器的型号以及技术参数等内容，下面别离介绍一下变压器的型号寓意和技术参数。
1、变压器的型号寓意

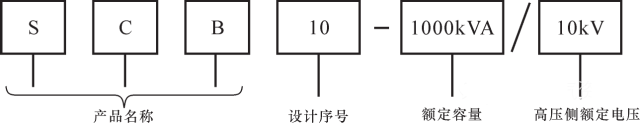

变压器的种类有好多，为了便于区别各类分歧类型的变压器，通常使用字母或数字对变压器的型号定名进行标识。变压器的型号通常是由字母和数字组成的，用来暗示变压器的相数、冷却方式、调压方式、绕组线芯资料、绕组衔接方式等内容，如图1-9所示。
变压器的种类有好多，为了便于区别各类分歧类型的变压器，通常使用字母或数字对变压器的型号定名进行标识。变压器的型号通常是由字母和数字组成的，用来暗示变压器的相数、冷却方式、调压方式、绕组线芯资料、绕组衔接方式等内容，如图1-9所示。
图1-9 变压器的型号定名步骤
产品名称：变压器的产品名称通常用字母来暗示，暗示产品的线圈耦合方式、相数、冷却方式、线圈数、线圈导线材质、调压方式以及特殊用处等内容，见表1-1所列。

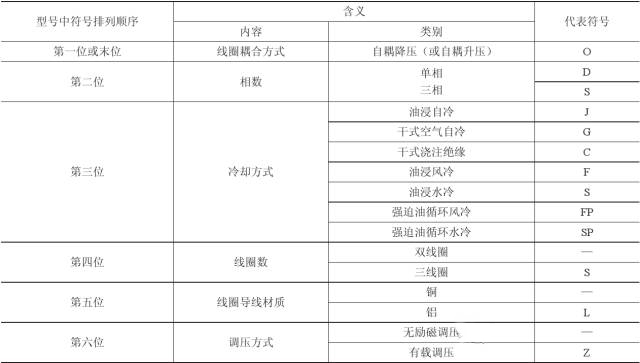

表1-1 变压器的产品名称寓意

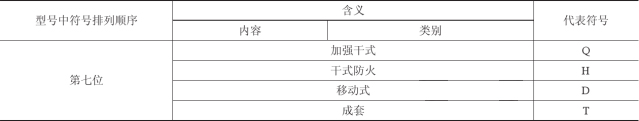

续表
设计序号：也称技术序号，用数字暗示，暗示同类产品中的分歧种类，以分辨产品的表形尺寸和机能指标等，有时会被省略。
额定容量：变压器的额定容量用“kVA”来暗示，能够读作“千伏安”。变压器使用kVA作单元，原因是在负载没有确定的情况下，是不能得到有功功率（符号P，单元kW）和无功功率（符号Q，单元kvar）的大幼的，只能使用kVA为单元暗示功率，例如1kVA的变压器的输出功率约为1kW。
高压侧额定电压：变压器的高压侧额定电压即为低级绕组输入端输入的额定电压值，通常用字母“kV”暗示，例如10kV暗示变压器低级绕组可输入10kV的电压。
额定容量：变压器的额定容量用“kVA”来暗示，能够读作“千伏安”。变压器使用kVA作单元，原因是在负载没有确定的情况下，是不能得到有功功率（符号P，单元kW）和无功功率（符号Q，单元kvar）的大幼的，只能使用kVA为单元暗示功率，例如1kVA的变压器的输出功率约为1kW。
高压侧额定电压：变压器的高压侧额定电压即为低级绕组输入端输入的额定电压值，通常用字母“kV”暗示，例如10kV暗示变压器低级绕组可输入10kV的电压。
2、变压器的重要技术参数
变压器的重要技术参数通常都标注在变压器的铭牌上，通常蕴含额定容量、额定电压、额定电流、冷却方式、额定频率、绝缘电阻、绕组联结组、相数、阻抗电压等，如图1-10所示。
变压器的重要技术参数通常都标注在变压器的铭牌上，通常蕴含额定容量、额定电压、额定电流、冷却方式、额定频率、绝缘电阻、绕组联结组、相数、阻抗电压等，如图1-10所示。

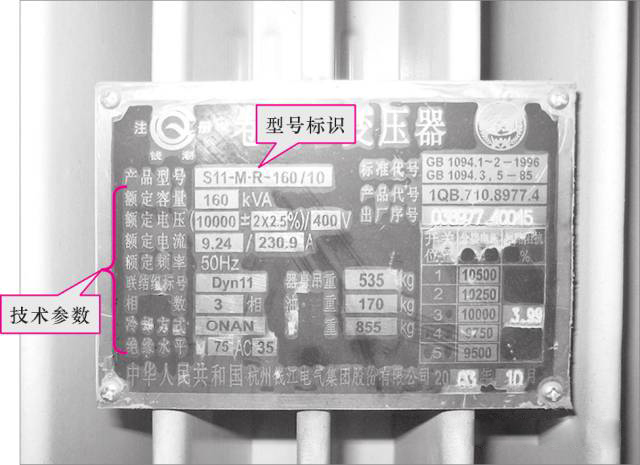

图1-10 变压器铭牌上的技术参数标识
此表，变压器的技术参数还有空载损耗、负载损耗、温升方式、空载电流、吊沉、油沉、总沉、运输沉、油箱耐受真空能力等，如图1-11所示。
图1-11 变压器的其他技术参数
三、变压器在线路中的符号标识
变压器通常用于电气设备的节造线路以及配电线路中，是电气设备节造线路中比力常用的设备之一，因而相识变压器在线路中的符号标识也是极度沉要的。变压器在线路中通常用字母“T”暗示，并使用图形符号进行标识，如图1-12所示。

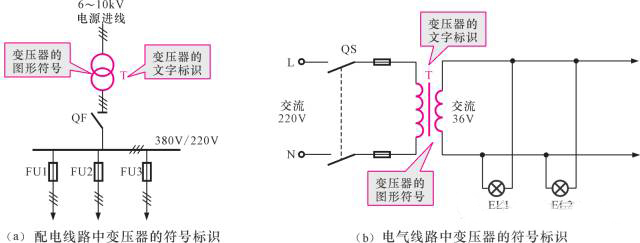

图1-12 变压器在线路中的符号标识

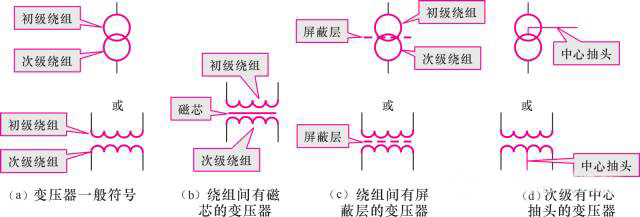

变压器的通常图形符号有两种，别离用于配电线路和电气线路中，其中电压输入端为变压器的低级绕组，电压输出端为变压器的次级绕组。此表带有磁芯或中心抽头的变压器，在其图形符号中也有所暗示，如图1-13所示。
图1-13 变压器的图形符号
有些三相变压器在图形符号中还能够体现出变压器的衔接方式，如图1-15所示。

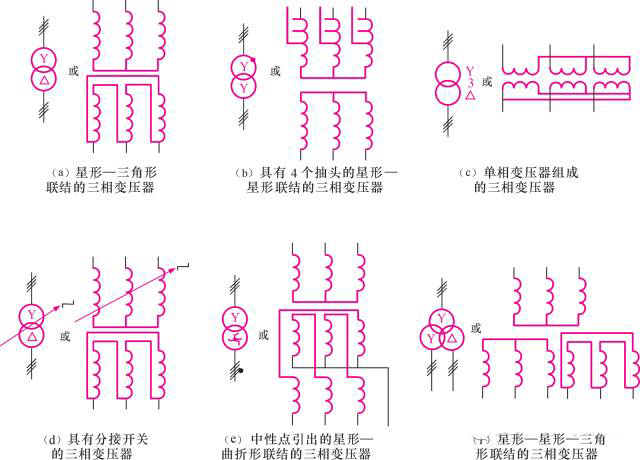

图1-15 三相变压器图形符号暗示的衔接方式
在现实的线路中，单相变压器的衔接方式有两种，别离为串联方式和并联方式，如图1-16所示。变压器经串联能够得到较大的额定电压，而并联能够得到较大的额定电流。

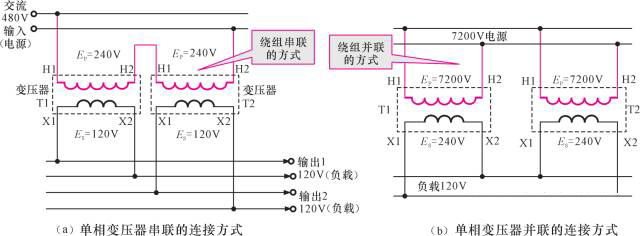

图1-16 单相变压器在线路中的衔接方式

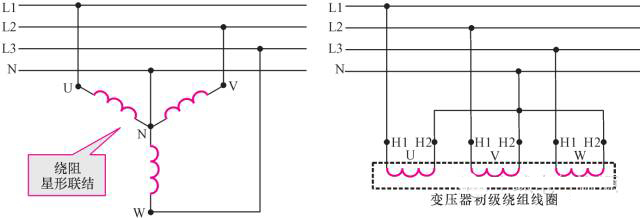

三相变压器内部的绕组较多，最常用的就是星形（Y形）的联结方式，这种结构是指三相变压器的低级绕组以Y形进行联结，即每个绕组的结尾衔接到中性点上，绕组的另一端与相应的线路进行衔接，如图1-17所示。
图1-17 三相变压器星形联结方式

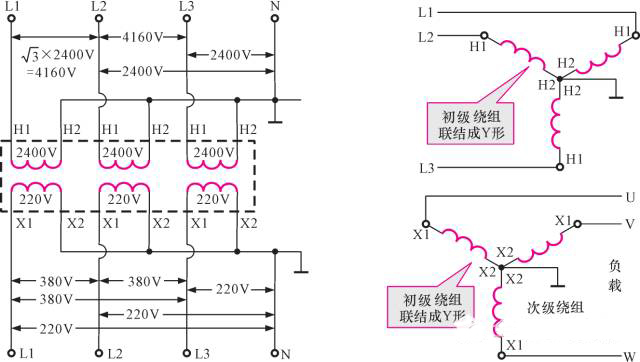

三相变压器在线路中最常用的就是Y-Y形联结，即低级绕组和次级绕组均用Y形的联结方式，如图1-18所示。
图1-18 三相变压器Y-Y形联结方式
