干货讲堂 | 10kV配电环网柜深度解说
10kV 环网柜但是配电系统里相当关键的设备。它重要掌管把10千伏或者35千伏的高压电，稳稳当本地输送到用户何处，让各人都能用上电。不仅如此，它还能时刻盯着电力系统里的变压器，对其进行操控，确保变压器一止佚常运行。正由于它承担着这些沉要工作，10kV 环网柜有着电压等级高、容量大的特点，不外它的体积不大，沉量也不沉，使用起来极度方便。接下来，就带各人好好意识意识 10kV 配电环网柜，相识它的方方面面。
1、环网柜概述
1.1什么叫环网柜
环网柜是一组高压开关设备装在钢板金属柜体内或做成组装距离式环网供电单元的电气设备，其主题部门选取负荷开关和熔断器，拥有结构单一、体积幼、价值低、可提高供电参数和机能以及供电安全蹬着点。
现实上，若是柜型依照开关设备分类，有负荷开关柜、断路器柜、GIS等，并无环网柜。 环网柜是一个约定俗成的叫法，原指的是负荷开关柜用于环网式供电，此刻时时被人当作负荷开关柜的代名词，而不论是否被用于环网式供电，如有些线路要合环运行（俗称手拉手），或有可能进行负荷割接 （将一条线上的负荷切换到另一条线上） 实现这些职能的配电柜就叫环网柜。故环网柜是一种能实现环网供电的开关设备，常用于环网供电系统，故俗称环网柜，也称“户表箱式环网柜”、“开关器”。
负荷开关柜能够用于环网式供电、中压分界室派接、中压结尾变电室供电，各地域供电部门对允许使用负荷开关加熔断器�；さ谋溲蛊鞯墓娓褚蟛灰�，象北京通常要求变压器容量不大于 1000KVA，丽江地域可能是 1600KVA。负荷开关柜机关单一，成本较低，体积较幼，无数能够靠墙装置，通常只有熔断器�；ざ藜痰绫；�。
负荷开关柜主母线载流量通常幼于蹬宗 630A，负荷开关额定开断电流通常幼于蹬宗 630A（少数达到 1700A），变压器柜（出线柜） 额定电流（熔断器）通常不大于 125A，高档负荷开关的转移电流能够达到 2800A。部门负荷开关柜能够装置专用真空断路器、SF6 断路器或选取压气等灭弧方式，短路分断能力靠近或达到开关柜水平�；吠裼糜诜趾细汉傻缌�，开断短路电流及变压器空载电流，肯定距离架空线路、电缆线路的充电电流，起节造和�；ぷ饔�，是环网供电和终端供电的沉要开关设备。
1.2分类
环网柜凭据气箱结构分为共箱式与单元式；凭据整体结构分为美式与欧式；凭据绝缘资料分为固体绝缘式、空断气缘式与SF6气体绝缘式；凭据户内表分户内环网和户表环网。
1.2.1 美式环网柜
户表设计，体积幼、免守护。
牢固的内壳体和表壳体， 抗表力和防爆能力强， 表壳选取不锈钢或绿色箱体
进出线电缆， 通过全封关预铸式电缆衔接件，装置单一，衔接靠得住。电缆附件选取美式欧式均可。
美式传统共箱式设计， 多路进出线在一个箱体中，结构紧凑，靠得住性高。
开关组合方式矫捷。
▲ 美式环网柜
1.2.2 欧式环网柜
1.2.2.1 共箱式欧式环网柜
环网柜的壳体由独立的职能幼室组成 ，主母线、负荷开关、组合电器单元都独立成室；环网柜的充气隔室用3.0mm不锈钢板用氩弧焊焊接而成。负荷开关及母线衔接均密封在SF6气体里。组合自由，扩大方便。
1.2.2.2 气包式欧式环网柜
怪异的开关设计，使用不锈钢造成的负；荷开关壳体将柜体分为分歧的幼室 。组合自由，扩大方便。负荷开关密封在SF6气体里�？翘迨褂貌恍飧志涠脱构ひ占庸ざ�，保障了产品的高质量。
▲ 欧式环网柜
1.3根基组成

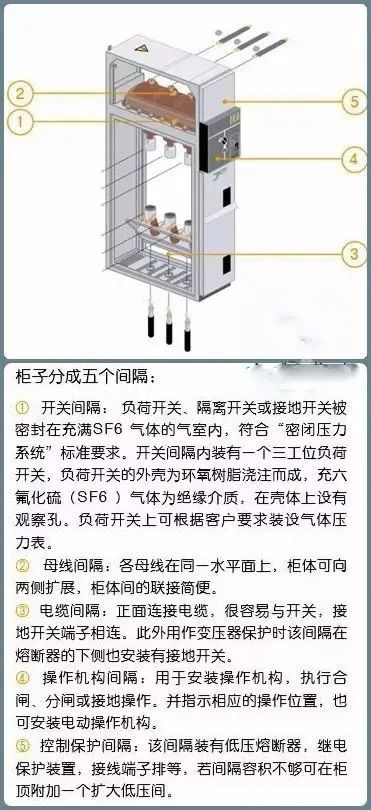

环网柜由通常由开关室、熔断器室、操动机构室和电缆室（底架）四部门组成。
开关室由密封在金属壳体内的各个职能回路（蕴含接地开关和负荷开关）及其回路间的母线等组成�？翘逵�3㎜冷轧钢板（或不绣钢板）焊接而成。每一个职能回路蕴含一台负荷开关和接地开关。负荷开关是由垂直活动的动触头系统和位于下端的静触头组成，开关合闸时，动触头向下活动，负荷开关接通。接地开关由动触刀和静触刀组成，在弹簧活动过程中，接地开关急剧接通�？厥疑喜亢秃蟛靠�4个长方形装配工艺孔，环网柜的正面装有观察窗，可看到接地开关的“分”、“合”地位。在环网柜的后部装有防爆装置。
负荷开关选取压气内吹式结构，灭弧能力强，且不影响相间及对地绝缘，动、静触头均带有弧触头，大大提高了开断次数。
熔断器与负荷开关室组成变压器�；せ芈�，高压限流熔断器装于环氧浇注的绝缘壳体内，熔断器熔断后，弹出撞针，负荷开关分闸。
操动机构室位于环网柜正面，在每个职能回路中，负荷开关配有人力（或电动）储能弹簧操动机构，接地开关配有人力储能弹簧操动机构，面板上有别离用于负荷开关合闸操作和手动分闸旋转钮及接地开关的分、合闸操作孔，负荷开关分、合闸地位批示灯和电动分、合闸按钮，并设有模拟线、开关状态显示牌及加锁地位，负荷开关和接地开关的操作拥有联锁装置，以预防误操作。
1.4型号意思
环网柜的型号应界说为：
XGW/N□-12（F 或 F · R）/630-20
其中：
X -- 箱式
G --固定式
W --户表
N --户内
F --主开关配负荷开关
F · R --主开关配负荷开关—熔断器组合
有的企业在最前面增长“H”，批注“环网”的意思。

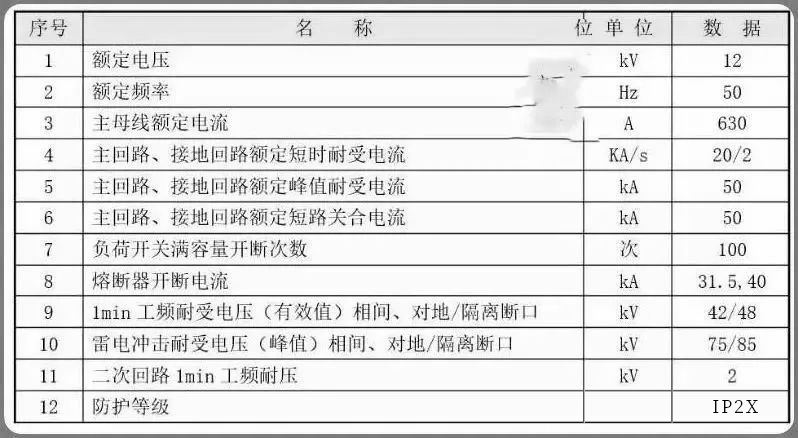

1.5重要技术参数
2、工作道理及结构
2.1工作道理及特点

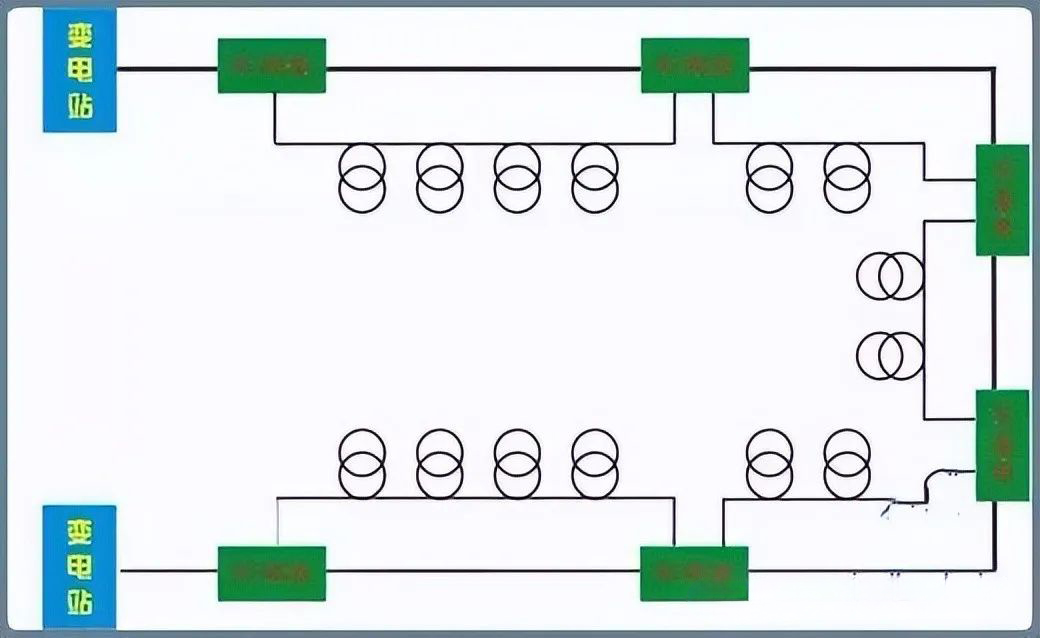

▲ 环网

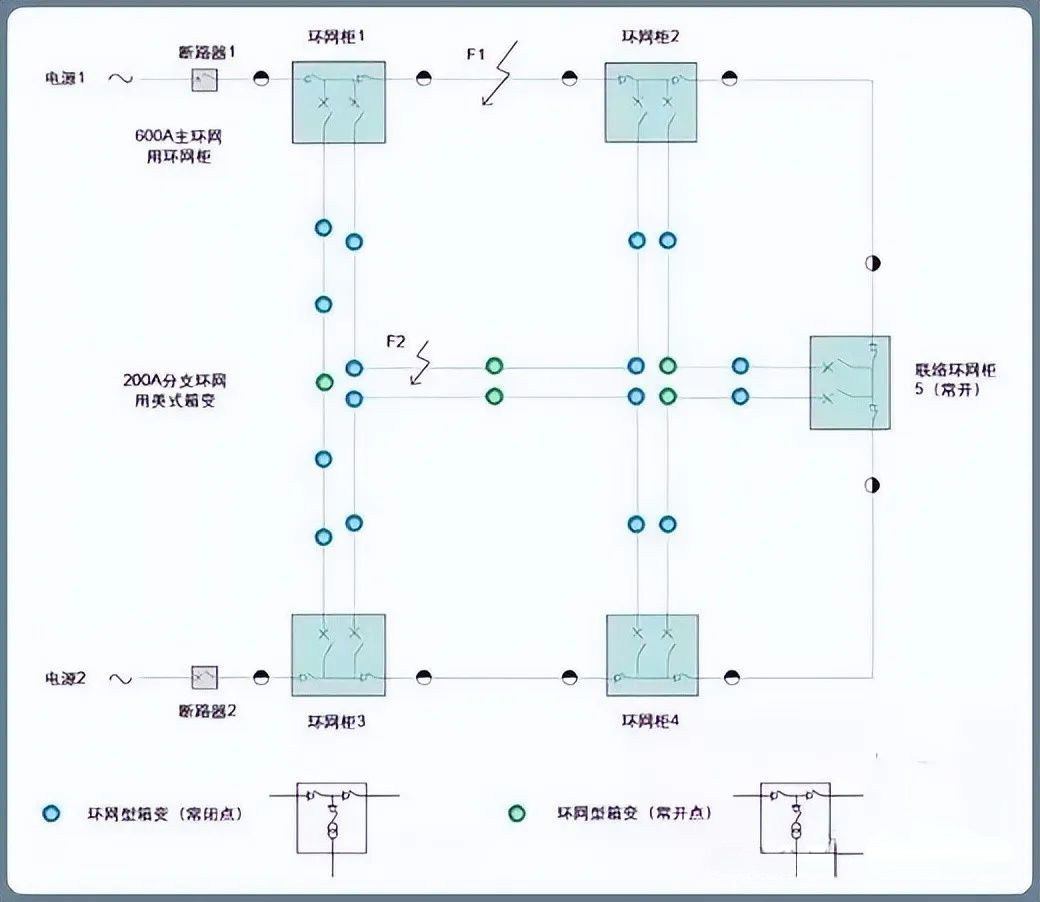

环网是指环形配电网，即供电干线形成一个关合的环形，供电电源向这个环形干线供电，从干线上再一路一路地通过高压开关向表配电。这样的益处是，每一个配电支路既能够从它的左侧干线取电源，又能够从它右侧干线取电源。当左侧干线出了故障，它就从右侧干线持续得到供电，而当右侧干线出了故障，它就从左侧干线持续得到供电，这样一来，只管总电源是单路供电的，但从每一个配电支路来说却得到类似于双路供电的实惠，从而提高了供电的靠得住性。
所谓“环网柜”就是每个配电支路设一台开关柜（出线开关柜），这台开关柜的母线同时就是环形干线的一部门。就是说，环形干线是由每台出线柜的母线衔接起来共同组成的。每台出线柜就叫“环网柜”。现实上单独拿出一台环网柜是看不出“环网”的寓意的。
这些环网柜的额定电流都不大，因而环网柜的高压开关通常不选取结构复杂的断路器而采取结构单一的带高压熔断器的高压负荷开关。也就是说，环网柜中的高压开关通常是负荷开关�；吠裼酶汉煽夭僮髡５缌�，而用熔断器切除短路电流，这两者结合起来取代了断路器。当然这只能局限在肯定容量内。
这样的开关柜也齐全能够用到非环网结构的配电系统中，因而随着这种开关柜的宽泛利用，“环网柜”就跳出了环网配电的领域而泛指以负荷开关为主开关的高压开关柜了。
环网柜通常由三个距离组成，即 2 个 环缆进出距离和一个变压器回路距离。 SF6 负荷开关是近年来不罕用户体味到的一种良好负荷开关，除电寿命长，开断力强蹬纂真空负荷开关有共同的利益表，其凸起利益是容易实现三工作位(接通、断开和接地)，幼电流(电赣注电容)开断，抗严格环境前提能力强。合适在城乡中压配电网推广利用。
负荷开关是带有单一灭弧装置的一种开关电器，使用 SF6 气体作为绝缘和灭弧介质的负荷开关称为 SF6 负荷开关，它能够作为关合和开断负荷电流及过载电流用，亦能够作为关合和开断空载线路、空载变压器及电容器组等，凡拥有接通、断开和接地职能的三工作位负荷开关，都有结构单一、价值便宜的特点。只是负荷开关不能断开短路电流。
SF6 负荷开关+熔断器组合电器是由 SF6 负荷开关来承担过载电流(此过载电流对 SF6 负荷开关来说仍在负荷开关额定开断电流的领域以内)和正常工作电流的关合和开断，并且还要求承担"转移电流"的开断。而变压器高压侧的短路�；ず凸乇；び筛哐瓜蘖魅鄱掀骼闯械�。这时一组 SF6 负荷开关及三个带触发器的熔断器，只有任何一个触发器作为，其联动机构会使负荷开关三相 同时自动分闸。
两者有机的结合起来， 就可满足配电系统各类正常和故障下运行操作�；さ囊�。
环网柜可分为户内环网和户表环网， 户内环网通常用于高压侧的配电，由进线柜、计量柜、PT 柜、变压器出线柜组成， 对于用电要求较高的用户，进线必须选取双电源切换柜。户表环网通常用于城市电网，选取共箱式的 SF6 环网柜，这种柜型最大的特点是 防护等级高，能够做到 IP67，适合用于户表，并且能短功夫浸水。
环网供电的规划通常选取一路环进，一路环出，两到三回做做出线回路，即形成手拉手的环网供电模式。为保障供电的靠得住性，陆续性，选取两个进线供电，这就形成了一个环.选取 SF6 负荷开关，3 工位(合闸，分闸，接地)，分线路，变压器。单独一个柜子构不成环网只有是三个柜子两进一出加上电源就组成一个环。这但是最根基的环网供电了。
为提高供电靠得住性，使用户能够从两个方向获得电源，通常将供电网衔接成环形。这种供电方式简称为环网供电。在工矿企业、住宅幼区、港口和高层构筑等互换 10KV 配电系 统中，因负载容不大，其高压回路通常选取负荷开关或真空接触器节造，并配有高压熔断器�；�。该系统通常选取环形网供电，所使用高压开关柜通常习惯上称为环网柜。
环网柜除了向本配电所供电表，其高压母线还要通过环形供电网的穿越电流 （即经本配电所母线向相邻 配电所供电的电流） 因而环网柜的高压母线截面要凭据本配电所的负荷电流于环网穿越电 ， 流之和选择，以保障运行中高压母线不外负荷运行。目前环形柜产品种类好多，如 HK-10、 MKH-10、8DH-10、XGN-15 和 SM6 系列。
环网柜装置单一，箱体占地面积少，可方便的安放在街路两侧、居民幼区、城市绿化带中，因而宽泛利用于工业园区、街路、居民区、富贵贸易中心等作为接受和分配电能之用。
户表环网柜通常选取真空开关作为开断装置，SF6气体共箱式绝缘，结构紧凑，占地面积幼，表形美观，可与周围环境协调共同。由于选取了全密封、全绝月讽想，RVAC环网柜内所有开关部门，含所有高压带电体及机构部门齐全密封于主箱体内，不受凝露及表界污秽环境影响；主箱体防护等级可达IP67，建设库柏防水型可触摸电缆头，能有效防御雨水多发区的偶发性洪水侵害。

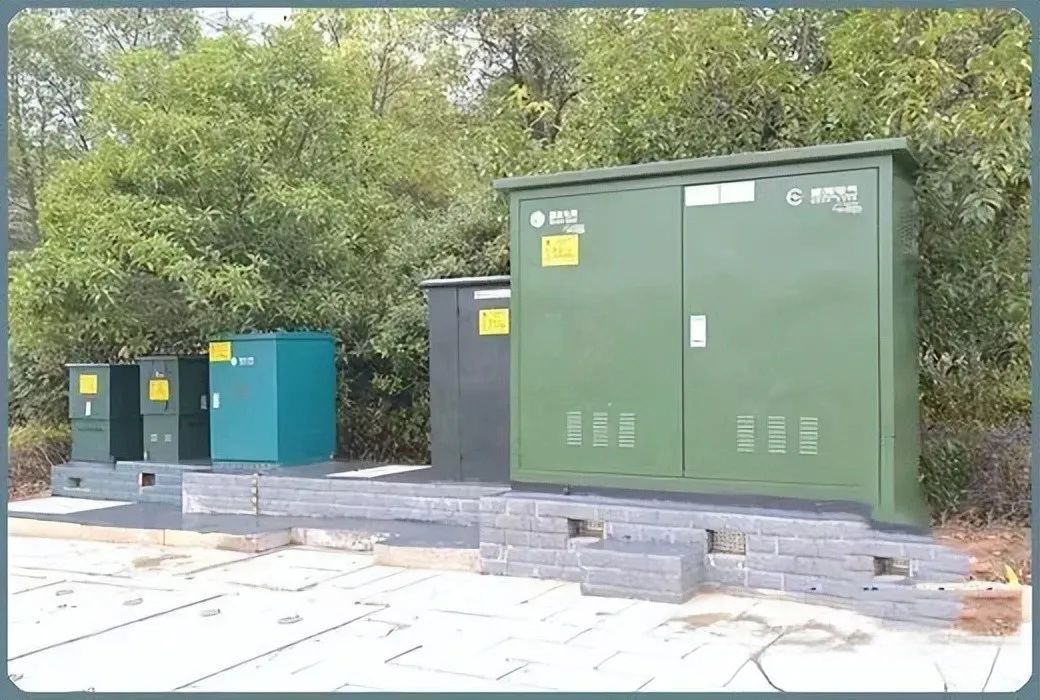

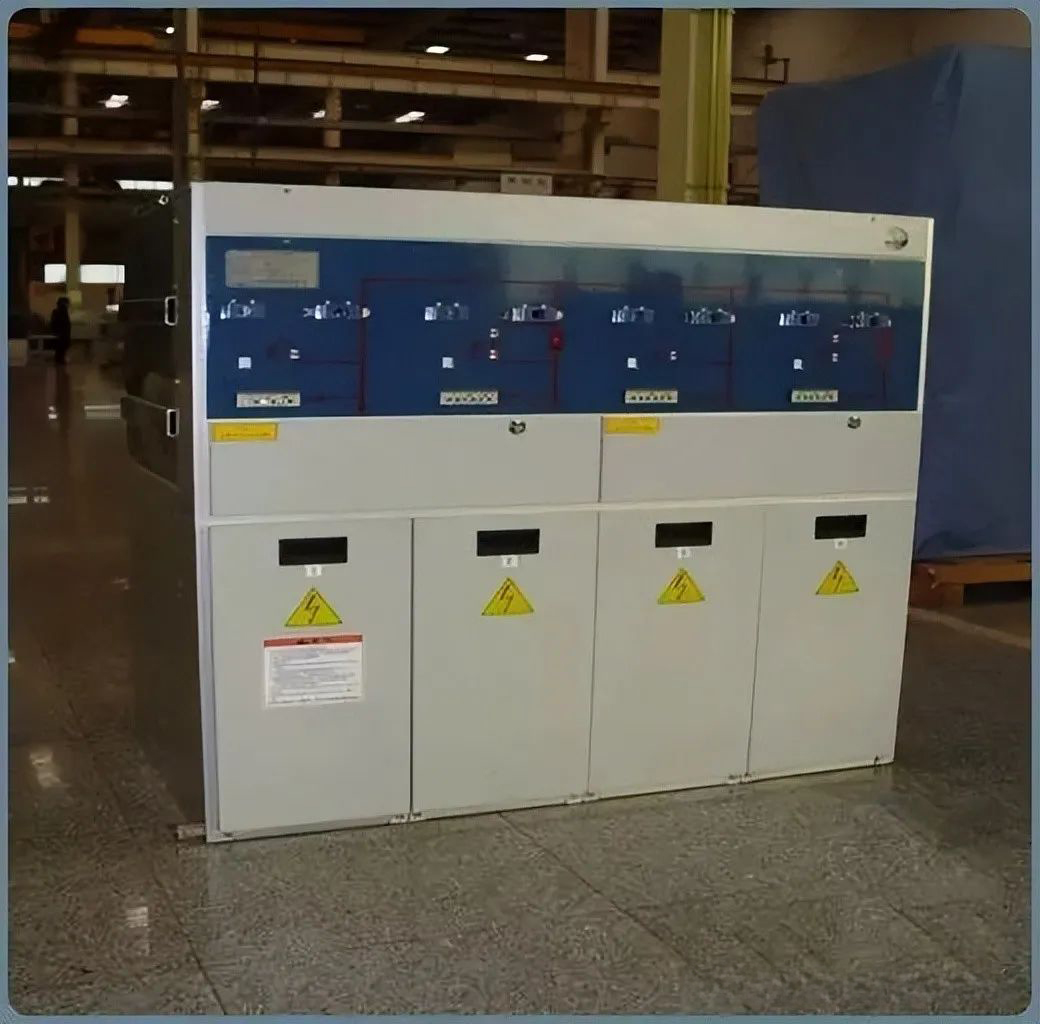

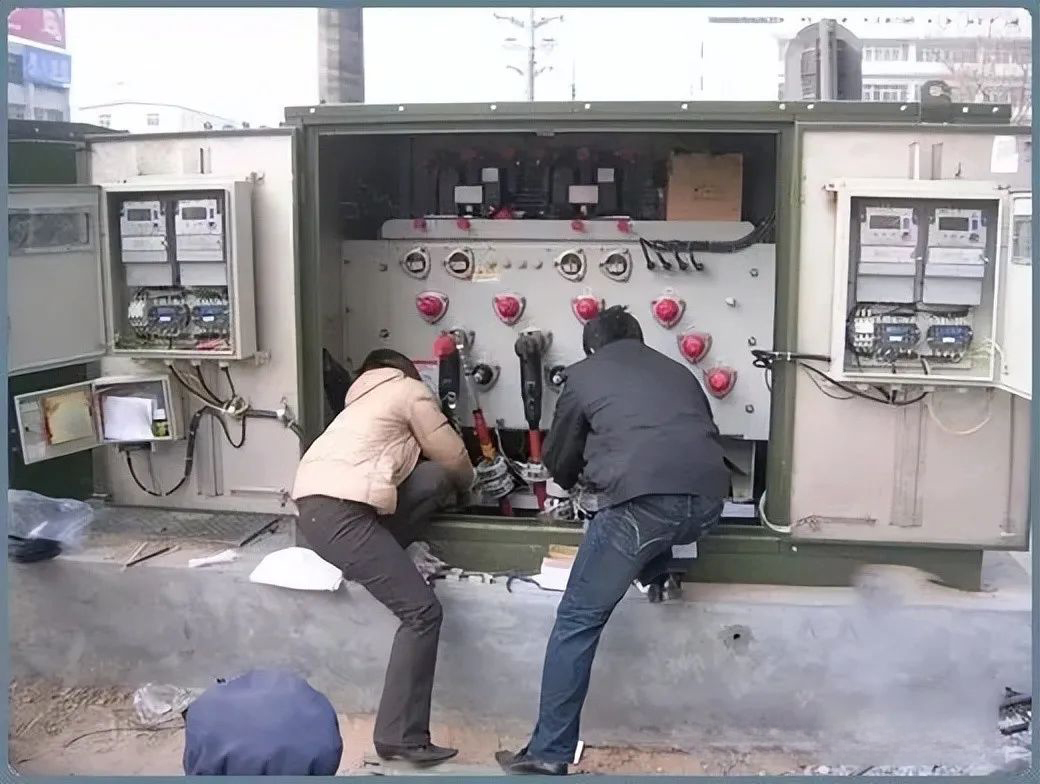

▲ 户表环网柜
2.2结构

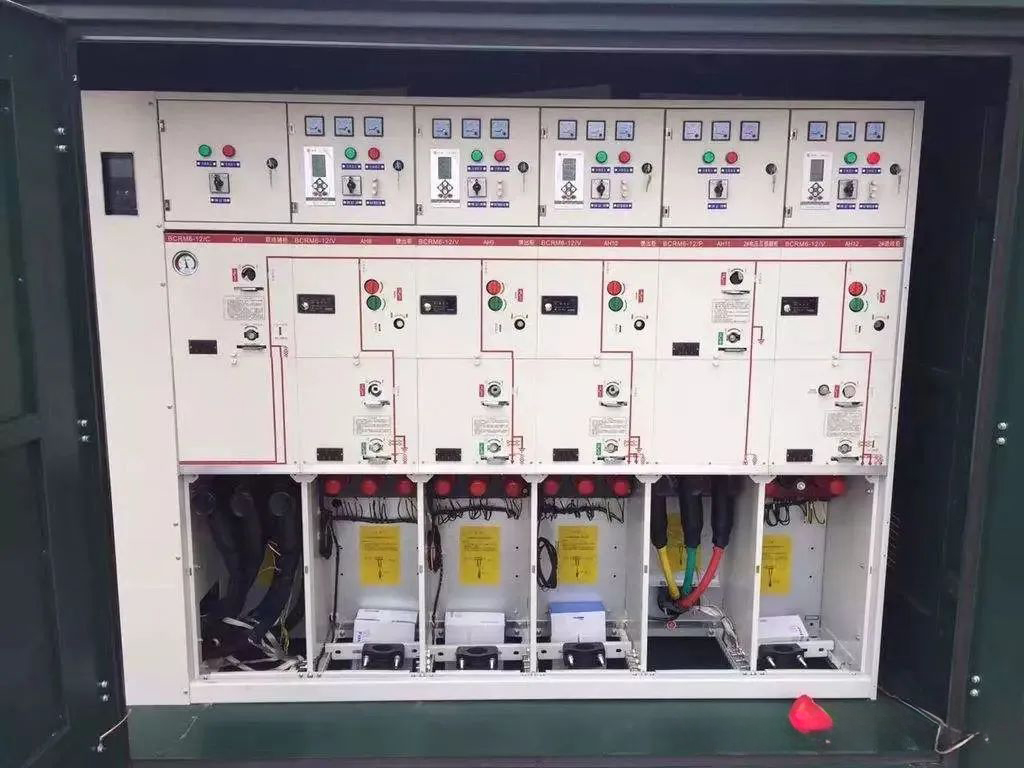

2.2.1 组成

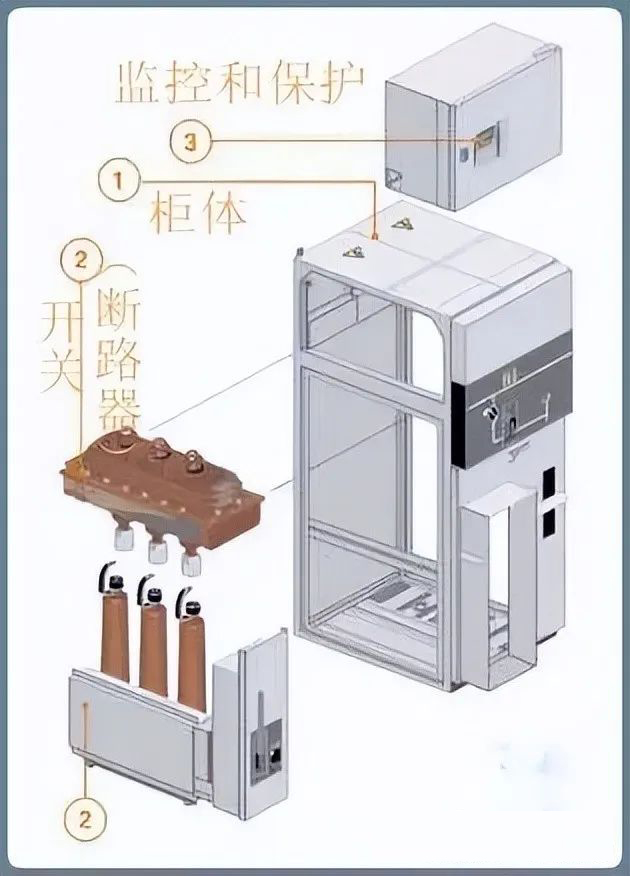

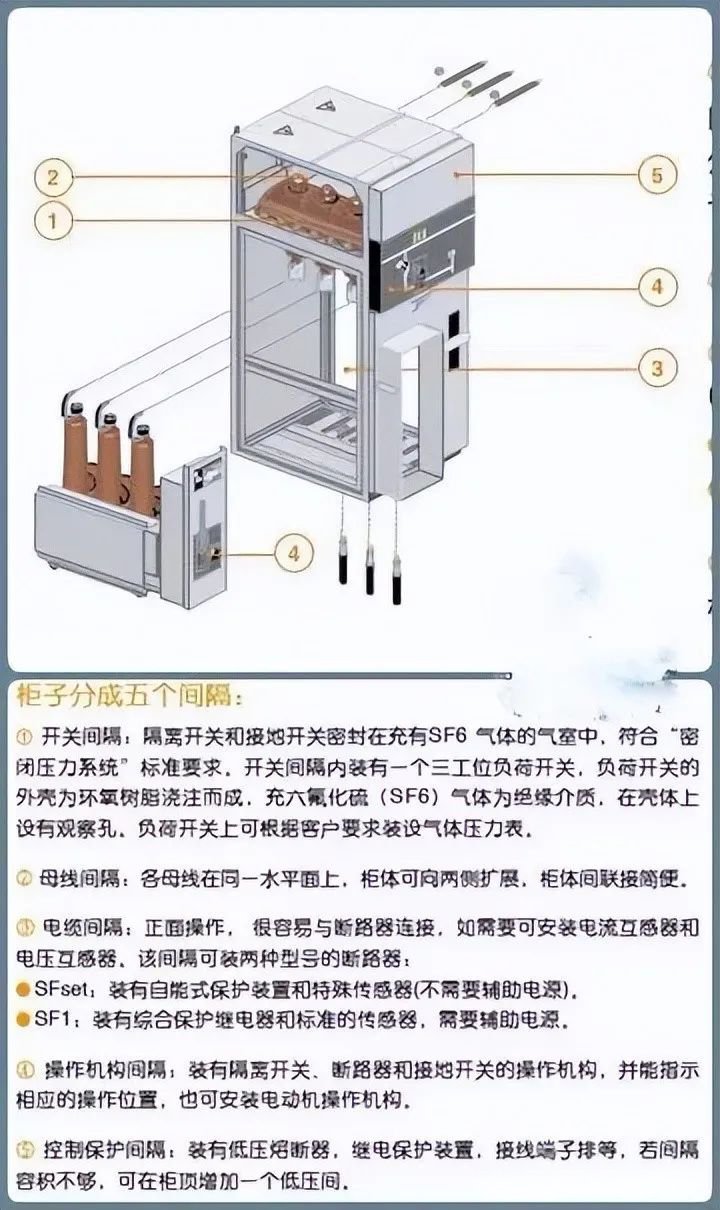

▲ 柜体组成
▲ 开关柜结构
▲ 断路器柜结构
2.2.2 开关分类
1）负荷开关
负荷开关拥有肯定的带载分断能力，也就是说在轻载时是能够带电拉闸的，但不成频仍操作，通常的负荷开关都带熔断器，且其灭弧能力强于隔脱离关。
2）隔脱离关
当断路器断开电路后，由于隔脱离关的断开，使有电与无电部门能得到显著的隔离，起辅助开关的作用。
由于断路器触头地位的表部批示器既不足直观，又在有些情况下不能保障它的批示与触头的地位相一致，所以用隔脱离关把有电与无电部门显著的隔开是必要的。
此表，隔脱离关拥有肯定的天然灭弧能力，常用在电压互感器和避雷器等电流很幼的设备投入和断开上，以及一个断路器与几个设备的衔接处，使断路器经过隔脱离关的倒换更为矫捷方便。
3）断路器
可能关合、承载和开断正�；芈非疤嵯碌牡缌鞑⒛芄睾稀⒃诨ǖ墓Ψ蚰诔性睾涂弦斐；芈非疤嵯碌牡缌鞯目刈爸�。
4）接地开关
重要用于设备的检建，为了预防检建过程中忽然来电，因而必须将检建设备的两端都接地。
高压配电柜的接地开关，通常为输出负荷侧接地，当我们检建高压配电柜负荷侧时（如：紧固螺栓、拆装电缆等），就要分断开关，同时合上配电柜的接地开关，这样能够预防忽然来电引起触电变乱，另表能够放尽渣滓电荷，有利于检建安全。
2.2.3 开关类型

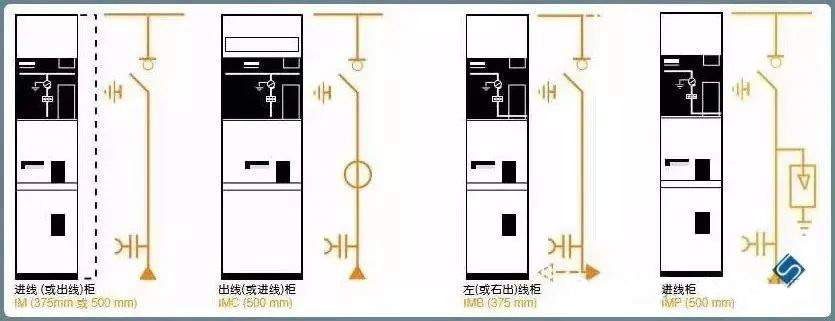

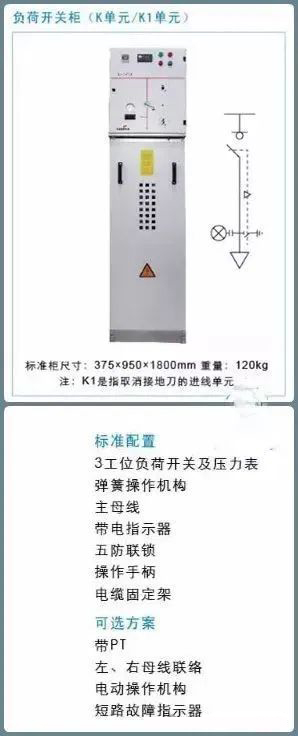

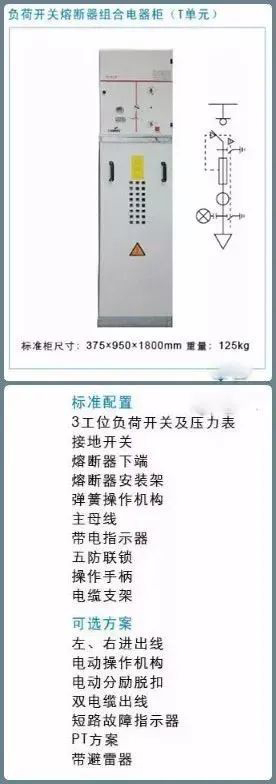

▲ 负荷开关柜

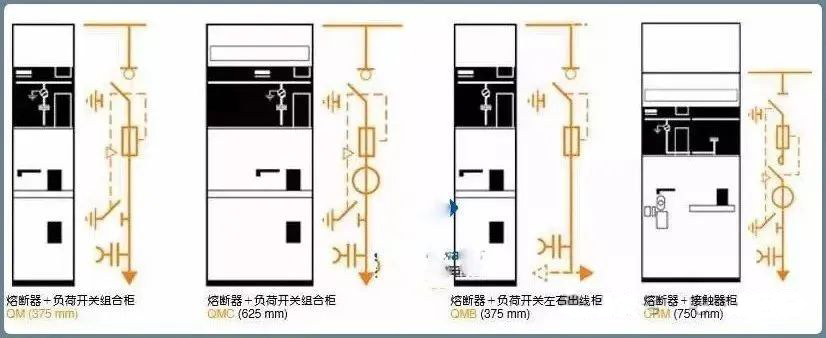

▲ 负荷开关熔断器组合电器柜

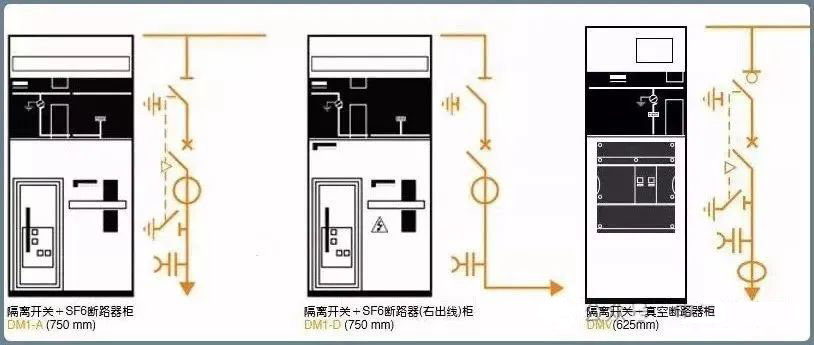

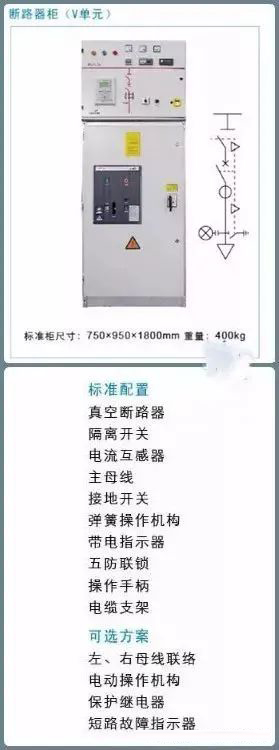

▲ 断路器柜

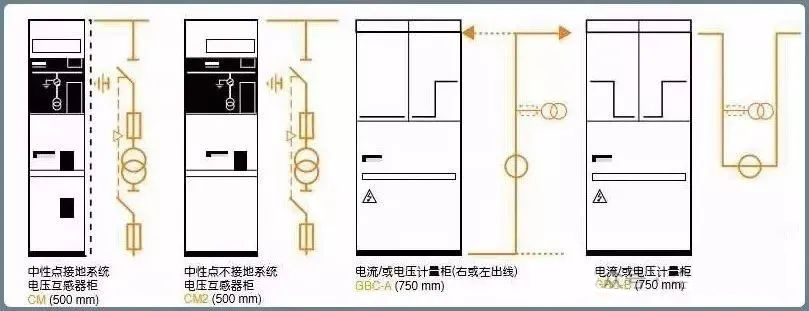

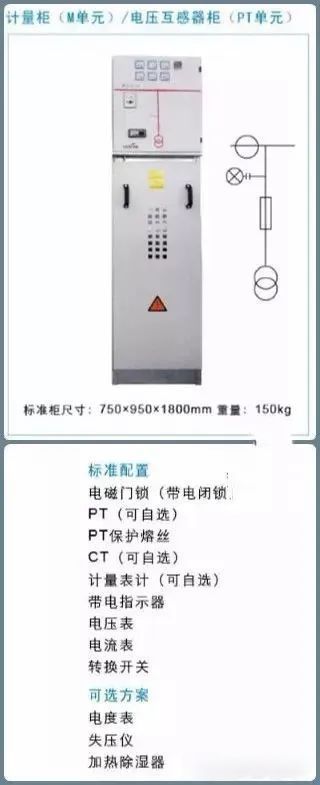

▲计量/电压互感器柜
2.2.4 操作安全性

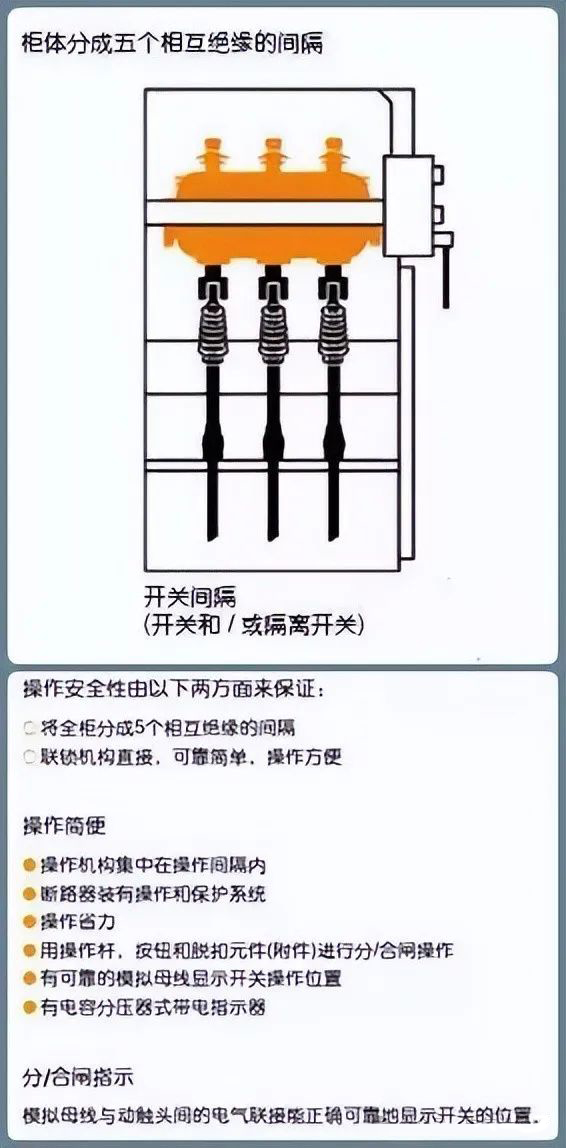

2.2.5 距离
▲开关距离
（开关或隔脱离关）
▲母线距离
▲接线距离（断路器）
▲操作结构距离
▲节造与�；ぞ嗬�

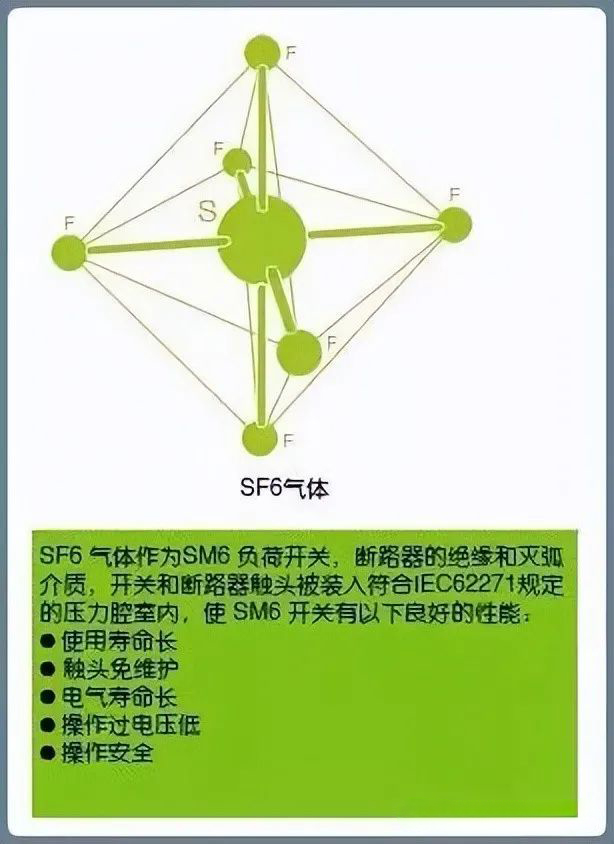

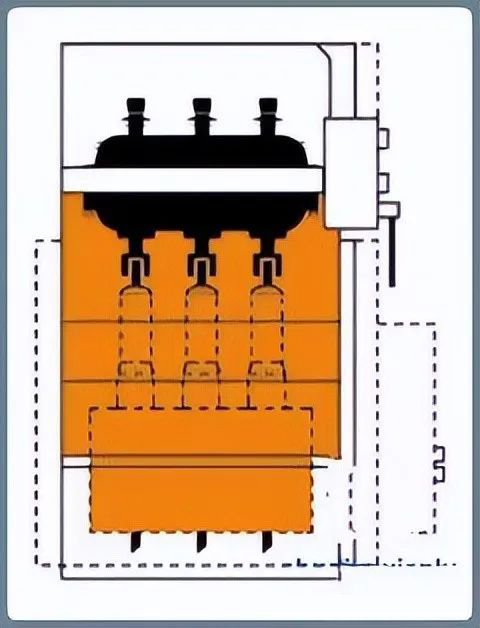

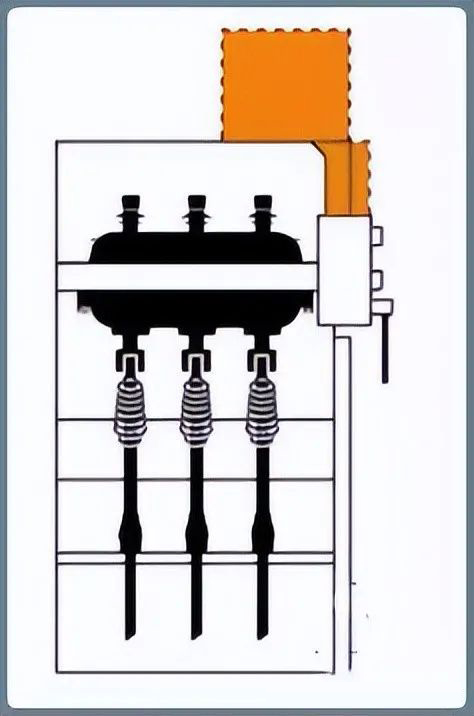

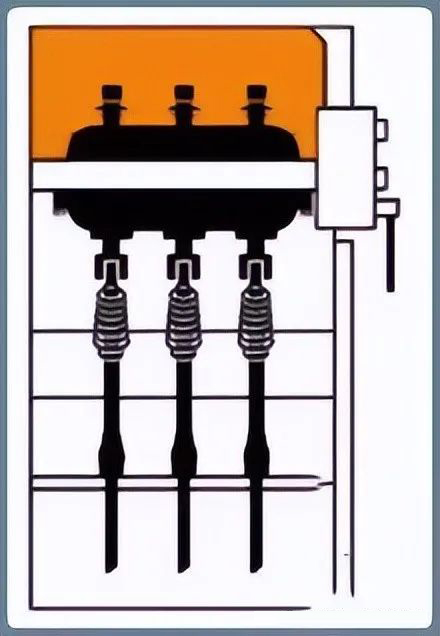

2.2.6 SF6负荷开关

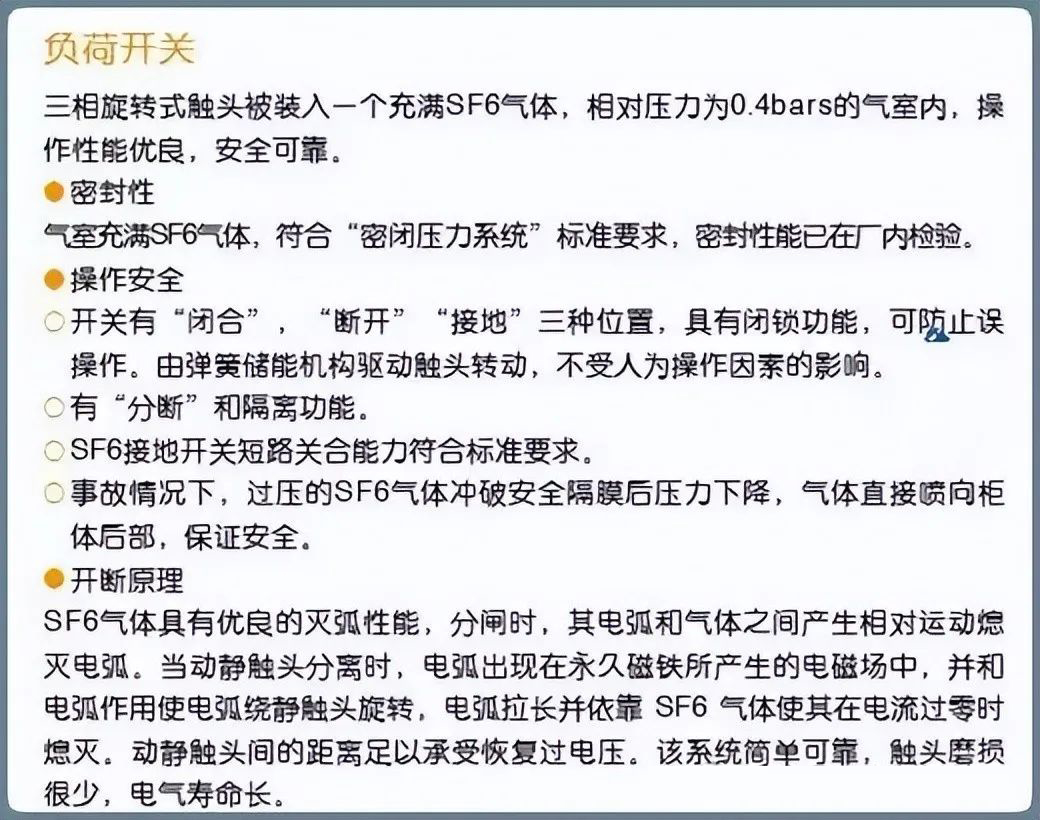

▲SF6负荷开关

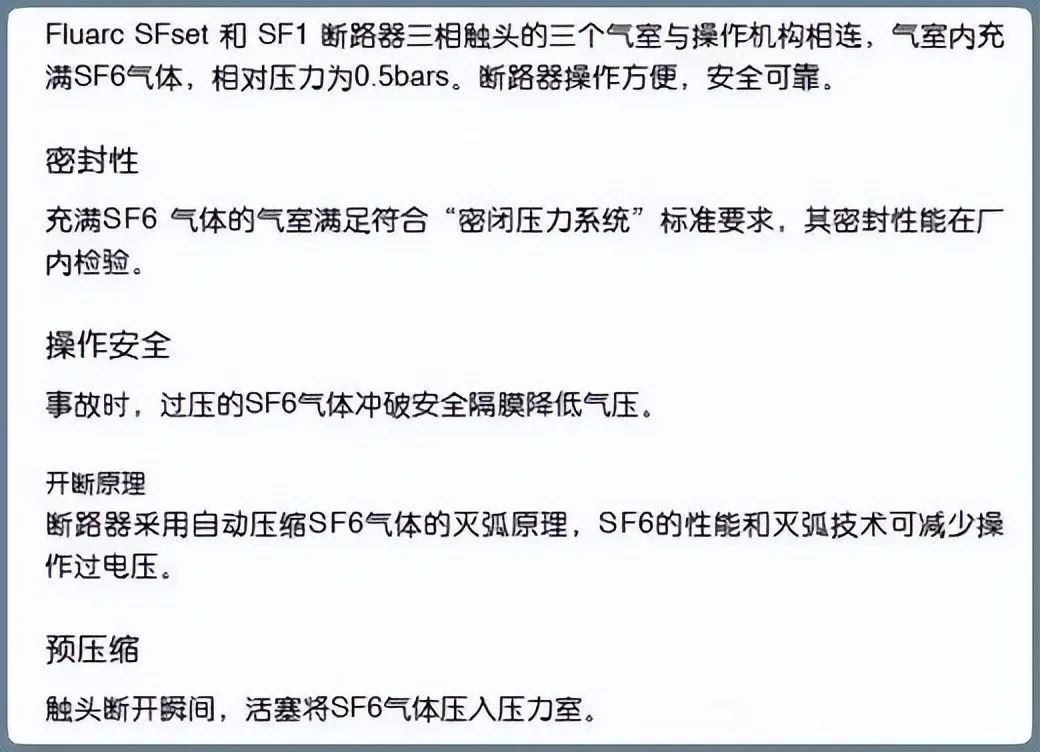

2.2.7 SF6断路器

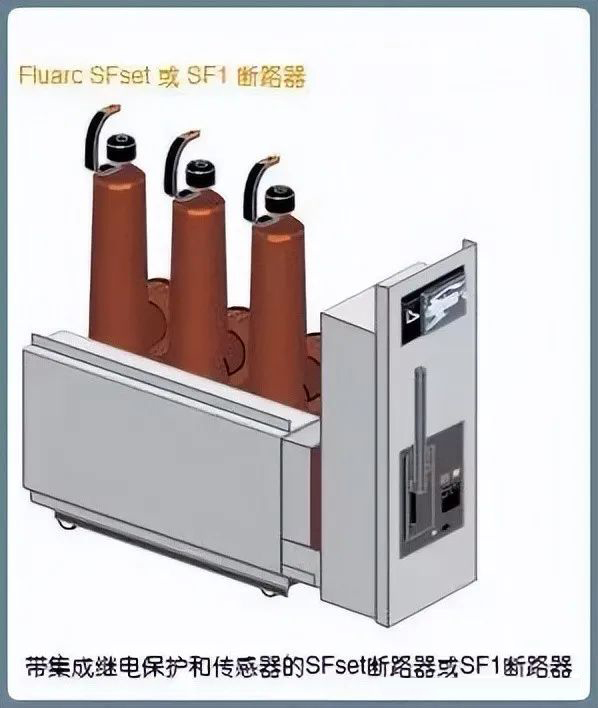

▲SF6断路器

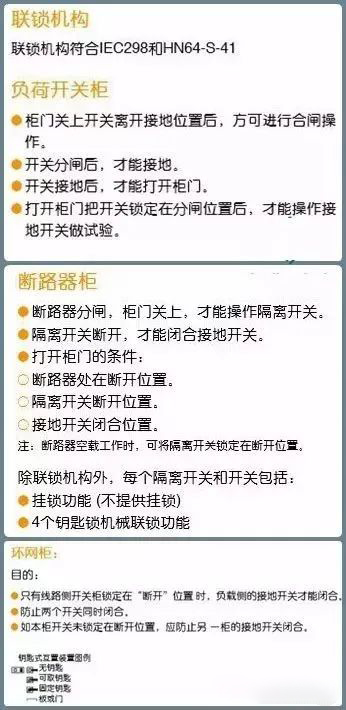

2.2.8 连锁结构
▲连锁机构

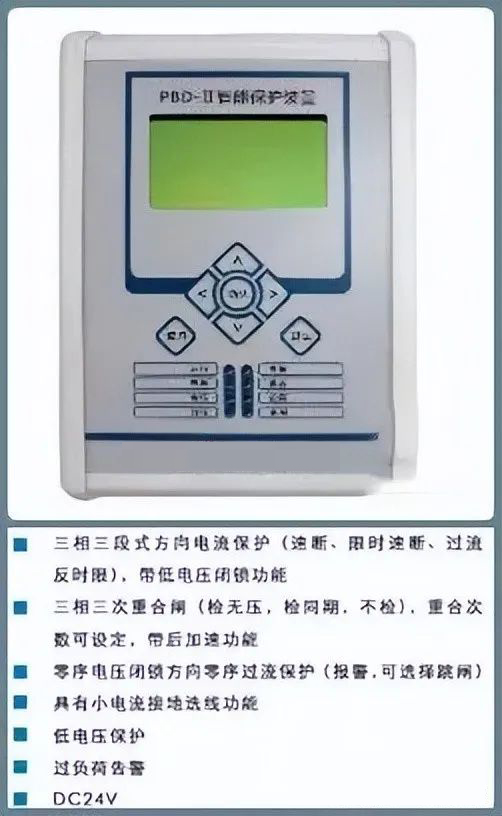

2.2.9 微机�；ぜ跋允酒�
▲微机�；�

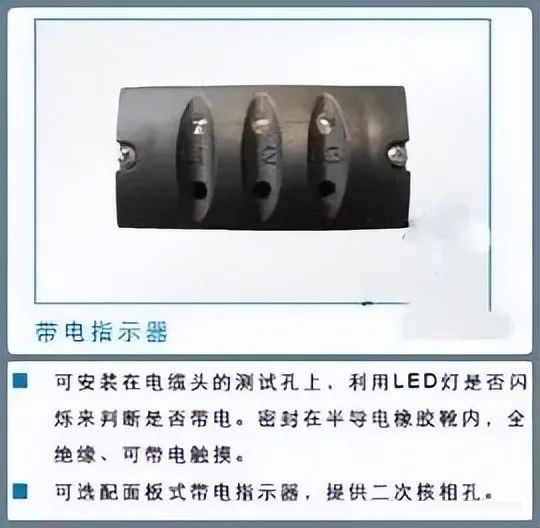

▲带电显示器

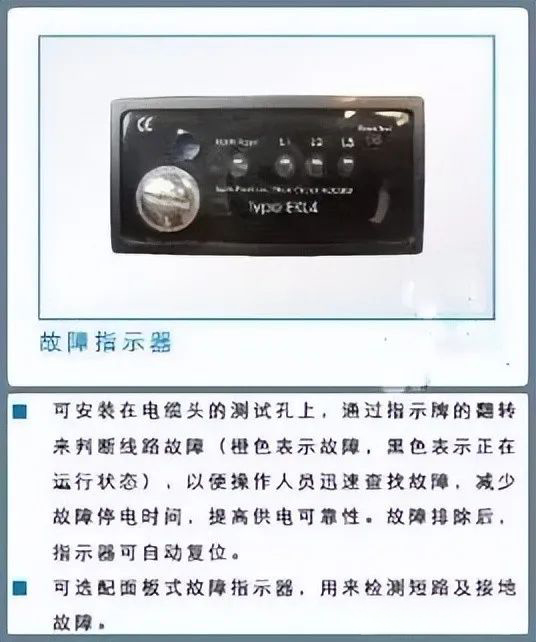

▲ 故障显示器

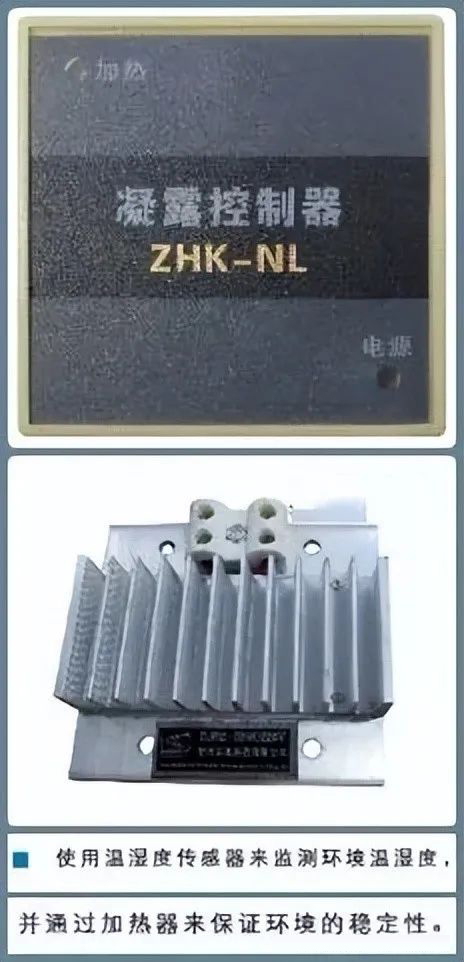

▲ 温湿度节造器
3、环网柜职能

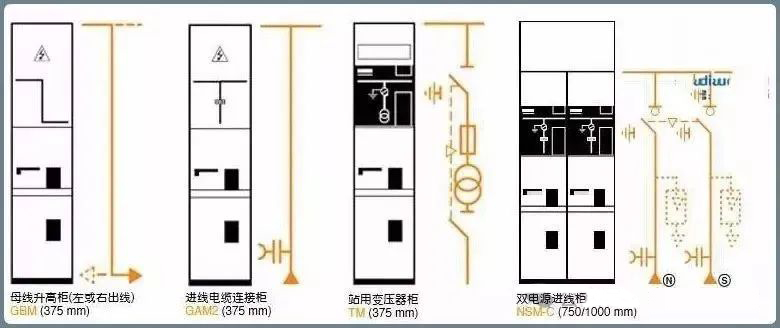

3.1职能单元
▲ 进出线柜
▲ �；す�
▲ 丈量柜
▲ 专用柜
3.2配电自动化
▲ 自动化图
10KV系统的配网的监督\节造的自动化治理,优化城区配网结构,合理高效用电治理,变乱的实时预和故障的实时处置.
环网柜及其DTU终端是配电自动化的根基单元，是组成整个配电自动化系统的沉要组成部门。
3.2.1 配电自动化职能

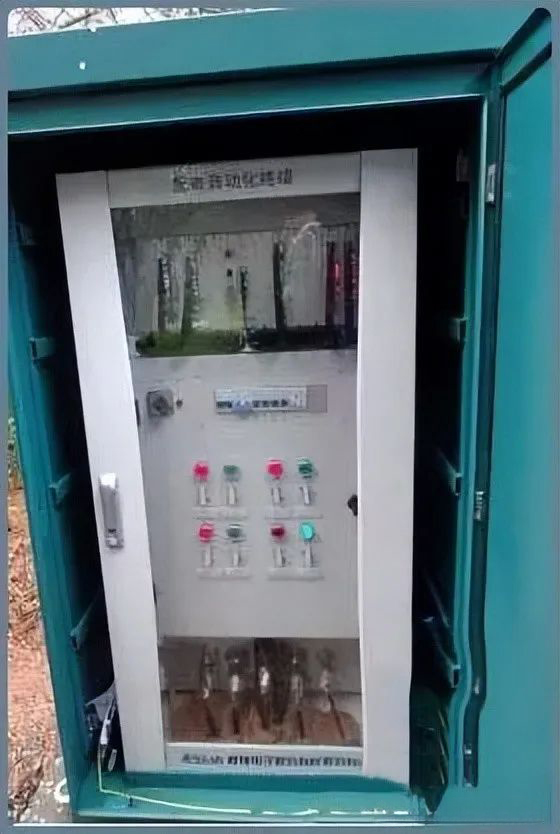

▲ 自动化柜
1）实时监测运行工况
远处监督和节造电环网柜。
远程监测线路的负荷，实使仄握各支线、分段线路的负荷情况，实时发现沉超载线路，提升电网规划的精益化水平。
2）�？刂澳苁褂�
减轻班组现场倒闸操作工作量，削减倒闸操作功夫，操作功夫由原来2.5幼时将为0.5幼时。
对热备用的线路联系开关的操作实现了负荷的急剧转供，实现了配电网网络运行方式急剧、矫捷调整。

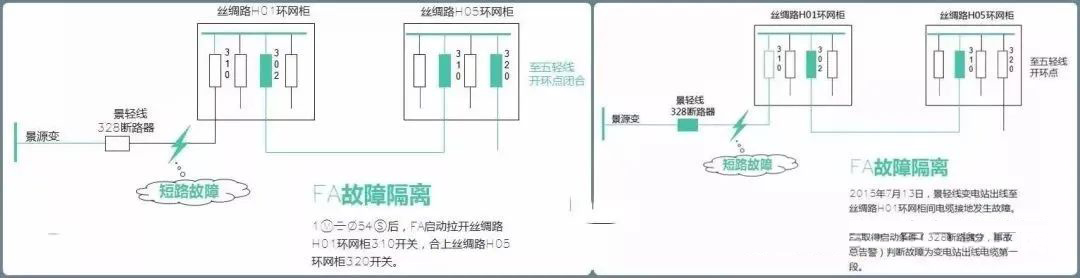

3）FA职能
线路故障引起跳闸后，主站凭据终端遥测信号判断故障区域并自动隔离故障。
故障查找功夫由约莫2幼时缩短至2分钟左右。
供电靠得住性由原来99.96%提升至99.997%。
3.2.2 配电自动化职能事俘
▲ 示例
4、操作守护
4.1运输及贮存

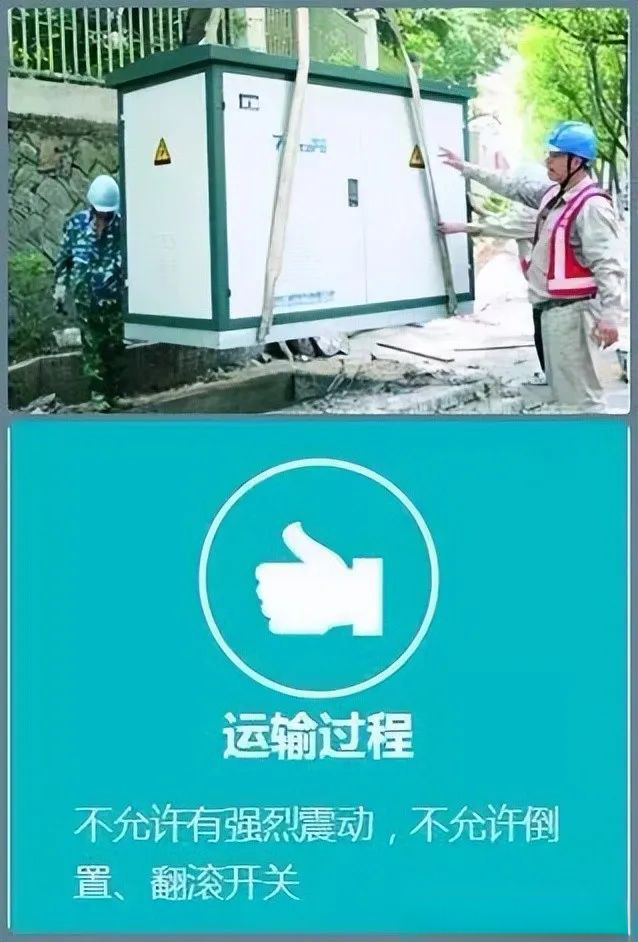

▲ 运输

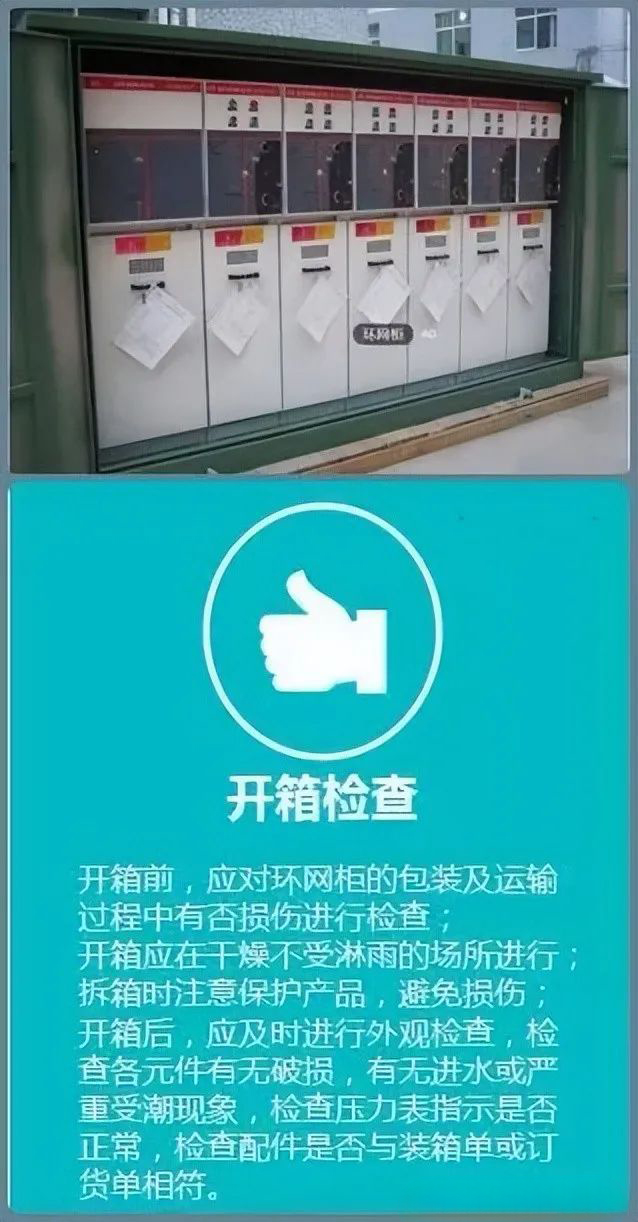

▲ 开箱查抄

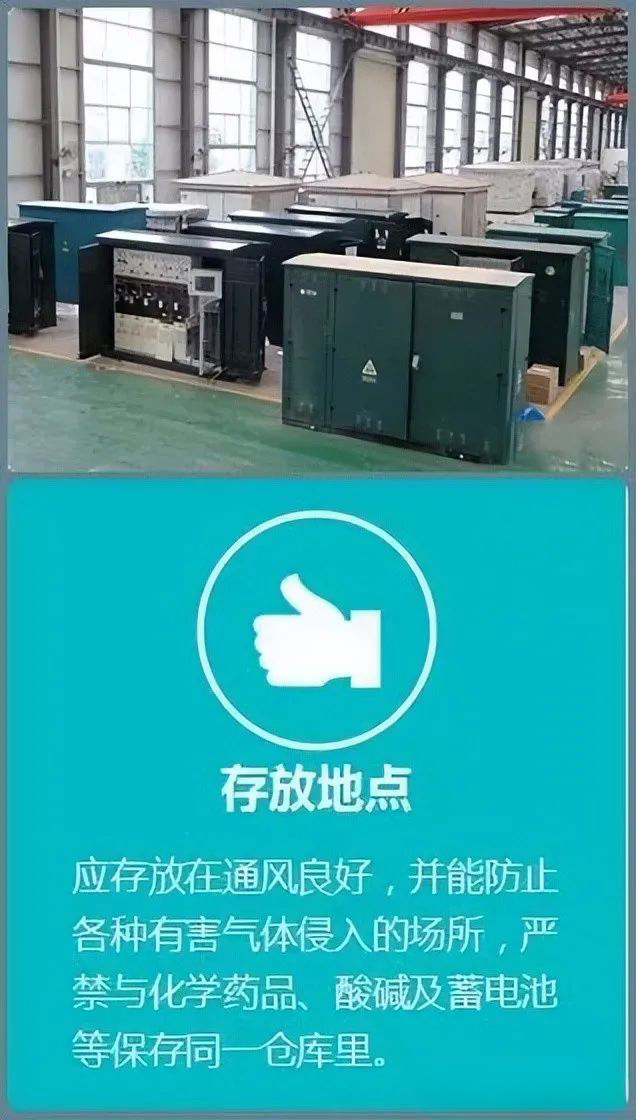

▲ 贮存

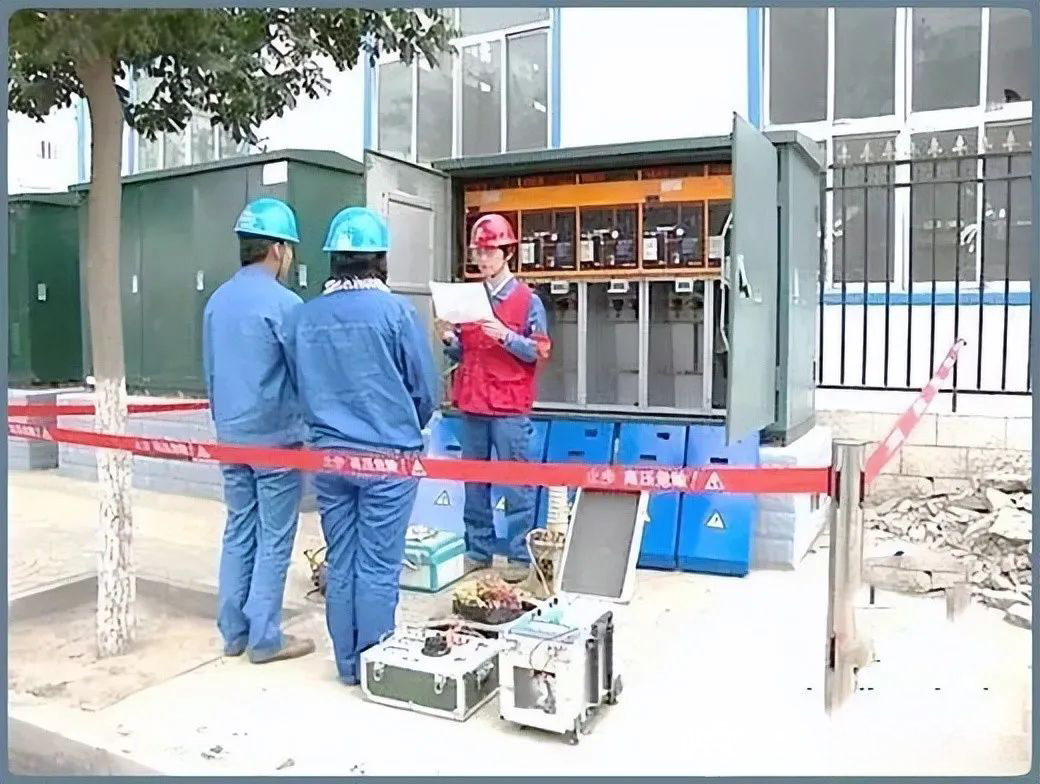

4.2装置及试验
▲ 环网柜配电规划
4.2.1 环网柜资料
a.装置使用说明书；
b.所选用的重要电器元件的说明书；
c.产品合格证；
d.产品出厂试验纪录；
e.装箱单；
f.环网柜分列图、二次接线图。
4.2.2 装置与调整
▲ 装置与调试

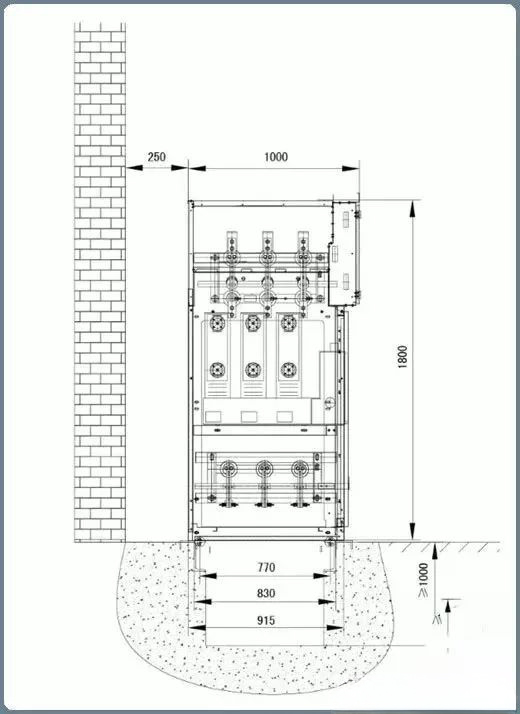

地面基础施工应切合“电力建设施工及验收技术规范”中的柜与槽钢衔接的划定。
装置时按环网柜先后挨次分列在地基的槽钢上，将柜体靠紧，并用螺栓固定旋紧，柜面应分列整齐，柜顶与屋顶的距离应大于600mm。
环网柜底部设有电缆接线端子，将三芯电缆或单芯电缆压接上接线端子，并与环网柜的接线端子衔接后用螺栓拧紧。
各柜的母线室内装上主母线，并用螺栓固定旋紧，在固定的搭接面上需经表表搪锡处置。
环网柜的主接地与配电室的接地线衔接，该连策应能接受短路引起的热机械应力，能保障接地回路的陆续性。
装置结束后，将开关元件及防误操作机构进行5次分、合闸，如未产生异常景象，则以为开关机械操作正常。
4.2.3 试验
▲ 试验
表观查抄
主回路电阻丈量
机械操作和机械个性丈量试验
绝缘电阻试验
主回路1min工频电压试验
�；ぷ爸檬匝�
“三遥”检测（自动化环网柜）
互感器试验
蓄电池试验
4.2.4 守护
▲ 守护
1. 环网柜鄙人列情况下进行查抄：
1)满负荷操作100次后，应对负荷开关的主回路电阻及绝缘水平进行查抄，并视情况可送造作厂大建；
2)无负荷操作10000次后，应对负荷开关的机构个性和机械操作进行查抄。
2. 定期纪录SF6气体压力表批示数据，并凭据SF6气体状态曲线，视情况实时补气，正常情况下不补气功夫为15年。
3.定期查抄环网柜是否有不正常情况，已经发现请实时采取措施。
4.运行人员应熟悉环网柜的所有部门，蕴含结构机能及装置等。
4.2.5 使用与故障处置
4.2.5.1 送电前查抄
应全面查抄环网柜的所有元件的电气机能、绝缘水平、接线正确性及防误操作的靠得住性，查抄后以为无缺，接通电源，观察批示仪表的工作情况，若正常，可投入运行。
4.2.5.2 正常运行时
负荷开关应在合闸地位，接地开关处于分闸地位，前门板处于关合状态。
4.2.5.3 电缆故障时
应先分闸该柜内的负荷开关，此时，可打开前门板入内检建。上部主母线处于带电状态，熔断器若需更换，仍按上述操作挨次进行。
