【干货】一文读懂电缆敷设常见步骤与要求
颁布功夫：2025-04-18 09:52:17人气：
单一来讲，电缆敷设就是把电缆从配电箱拉到用电设备，或者拉到另一个配电箱的布线操作 。布线的步骤有好多，好比在地面、墙面、顶板下面，有的是埋在里面（暗敷），有的是直接露在名义（明敷），还能够通过桥架、电缆沟、线槽这些方式来铺设 。具体用哪种敷设方式，得看周围环境、现实前提，还有电缆自身的个性 。电缆敷设的步骤有不少，不外最常见的有四种：直接把电缆埋在地下（直埋电缆敷设）、通过管路来铺设电缆（排管电缆敷设）、在电缆沟或者电缆隧路里铺设电缆（电缆沟或隧路内电缆敷设），以及利用桥架来铺设电缆（桥架电缆敷设） 。下面，就给各人具体讲讲电缆敷设常见的步骤和必要满足的要求 。

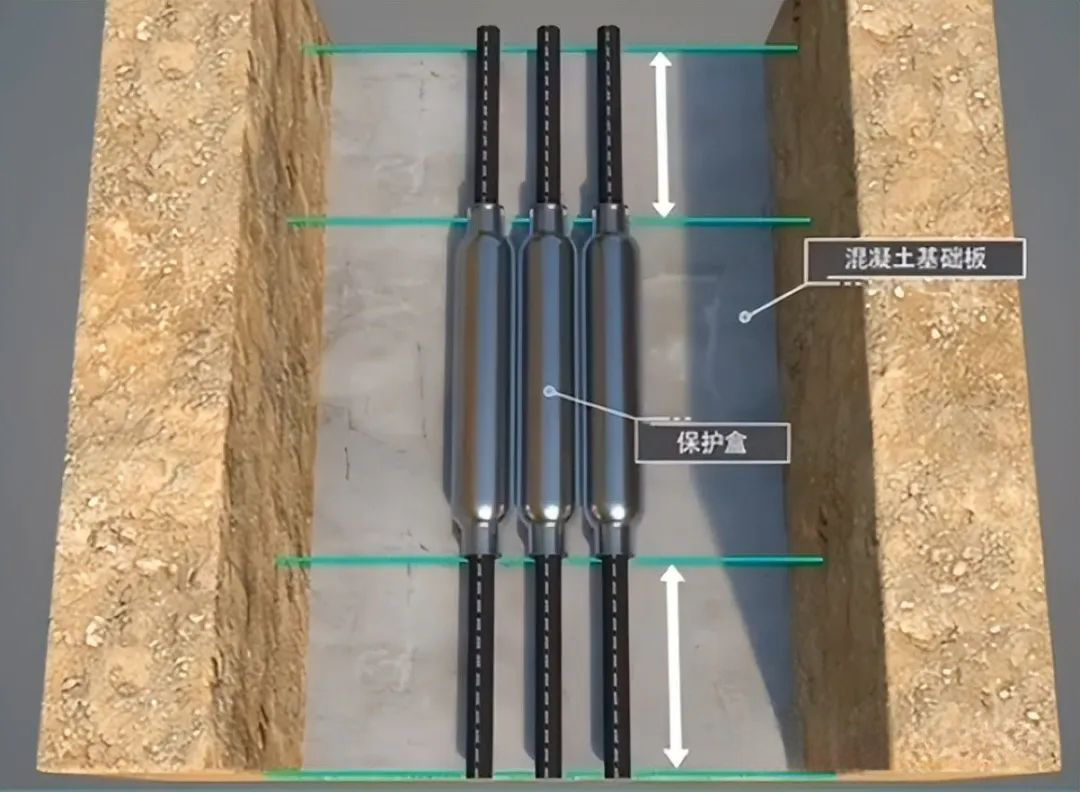

#01 直接把电缆埋到地下
1、直埋电缆应有铠装和防腐层 。
2、埋设深度通常应不幼于0.7m，在农田中埋设应不幼于1m 。若不能满足上述要求，则应采取� ；ご胧旱缋律稀⑾乱绕躺�100mm厚的细沙或软土，用水泥盖板或砖衔接并覆盖垫层的上侧，覆盖宽度为左右两侧都超过电缆50mm � ；靥钔潦�，应去掉砖块、石优等杂物 。
3、沿坡敷设电缆时，要把稳使中央接头呈水平状态 ；同沟敷设多条电缆时，中央接头的地位应前后错开，其净距不应幼于0.5m 。
4、在接头、交叉、拐弯、进出构筑物等处所，应设置显著的方位标桩，长的直线段应适当增设标桩，标桩露出地面以150mm为宜 。
5、直埋电缆自土沟引入隧路、人井及构筑物时，应穿在管中，并在管口加以梗塞，以防漏水 。
6、若是电缆从含有酸碱、矿渣、石灰的场所经过，不合适进行直埋 。若必须经过该地段时，应选取缸瓦管、水泥管等防腐� ；ご胧� 。
7、直埋电缆不能平行敷设在管路的上面和下面 。

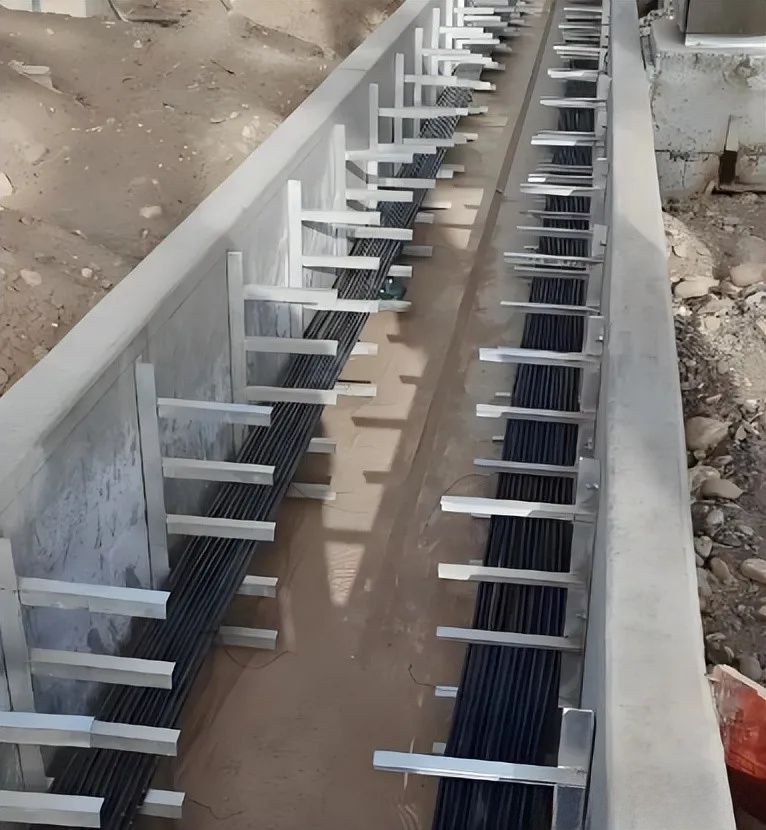

#02 在电缆孤凤或者隧路里进行电缆的敷设
1、电缆沟、隧路应维吃旖整光滑 。凭据长度、深度、地表水的深度，设置一些积水井，其天然坡度不幼于0.1% 。
2、电缆沟、隧路尽可能不通过有可能流入高温液体、侵蚀性的酸碱液体的地段 。必须通过期，应采取防护措施 。
3、应保障电缆支架的牢固靠得住，且要使其接入接地网 。
4、电缆隧路转弯、分支的积水井处应设人孔井 。直线段人孔井间距通常不大于150m 。
5、应将敷设在支架上的节造电缆和电力电缆分层分列，其水平净距同级电压的电力电缆为35mm ；高、低压电力电缆为150mm 。
6、实现电缆敷设工作后，要将沟内的杂物实时算帐干净，将沟盖板盖好，必要时应将盖板缝霞封 。

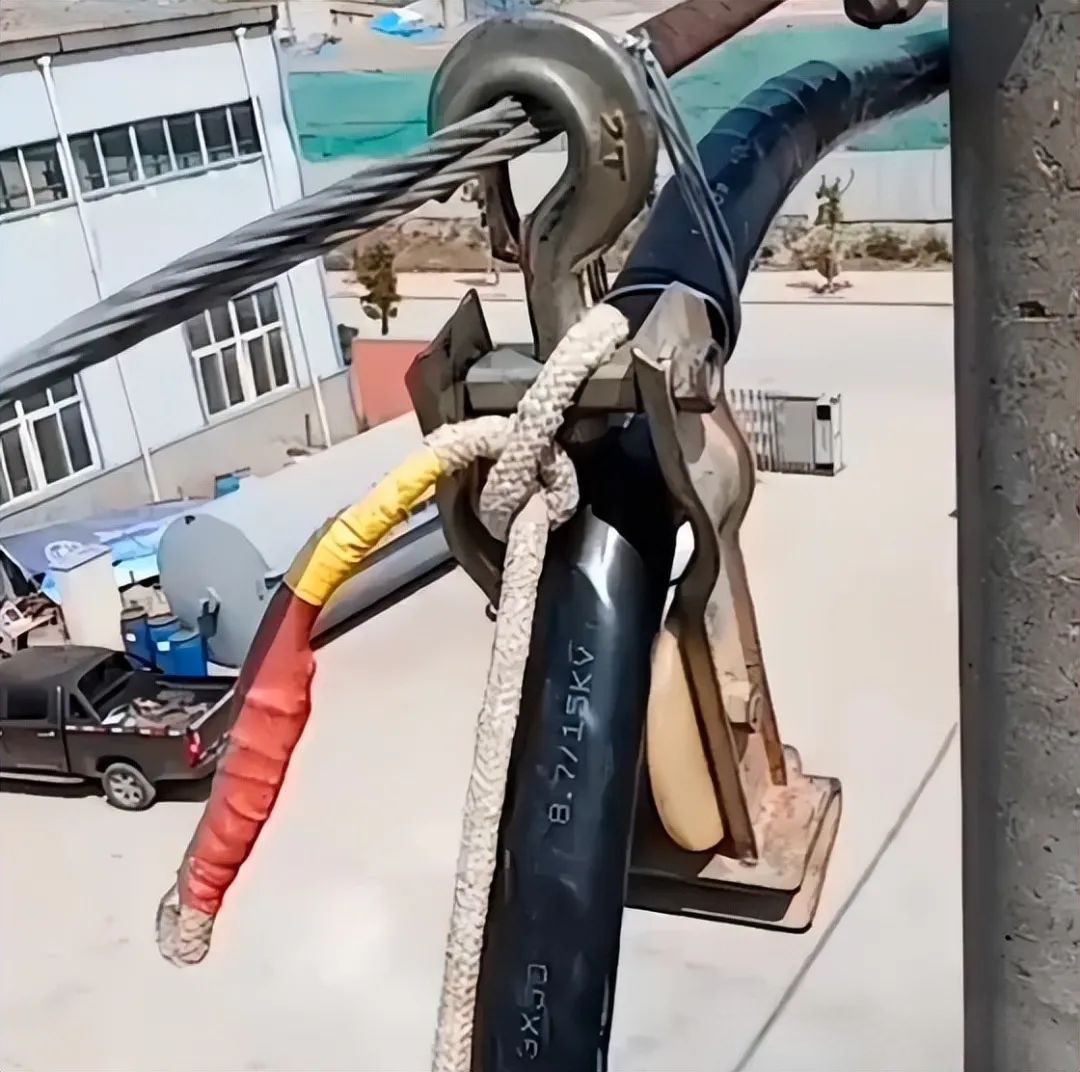

#03 用钢索悬吊着进行架空敷设
1、定位、运杆、立杆、丈量线路、决定挡距、装置金具(金具较单一，只有固定钢芯绞线的线加注拉线抱箍，线夹距杆顶200mm)、作拉线蹬纂架空线路一样 。
2、应筹备好钢绞线、S形电缆卡子和悬挂行走幼车 �Ｄ芄坏簿唷⒌缋鹿娓裎揪堇囱≡窀中窘氏叩墓娓� 。
3、钢芯绞线的架设垂度要比架空线幼，由于挡距较幼，且悬挂电缆后垂度要增大 。
4、通常使用线夹来将钢芯绞线固定在杆上，其中线夹的规格要与钢芯绞线的规格相对应 。终端杆上的固定通常选取并沟线夹，每端至少三副，紧固必须牢固 。
5、在齐全将钢芯绞线紧好以来，才可锯掉有余的 。锯掉后的两端利用细镀锌铁线绑扎20mm，以免散股 。
6、必须保障拉线的牢固靠得住，必要时应将其做成双拉线 。
7、敷设时沿线路将电缆展放在杆下，同时将电缆引至室内或设备的余量要以实物丈量好，并要在电缆与第一根杆上的固定点处做上记号(而后操作人员从第一根杆处登上杆，坐上悬挂行走幼车，拉住钢芯绞线，使幼车前行，每隔750mm固定一个S形卡子) � ；蛘甙训缋轮苯右细纸氏�，做好后用幼车法上S形卡子，将其固定 。

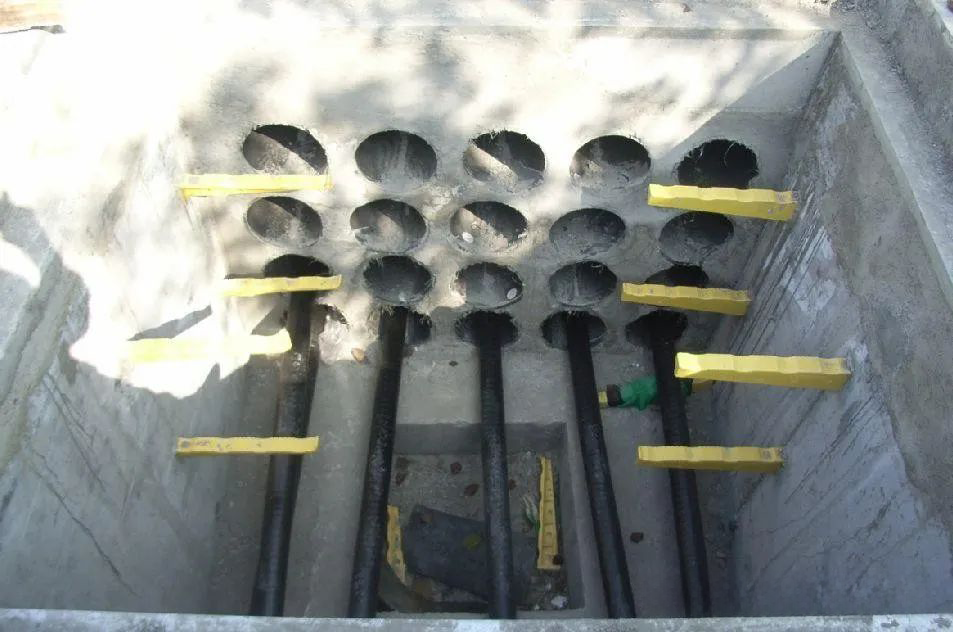

#04 在管子里面进行电缆敷设
1、每一根管内只能穿入一根电力电缆，并且把稳在钢管里不能单独穿入互换单芯电缆 。
2、裸铠装节造电缆不得与其他表护层的电缆穿入统一根管 。
3、若是电缆被敷设在混凝土管、陶瓷管、石棉水泥管里，应建设塑料护套电缆 。
4、管内敷设每隔50m应设人孔查抄井，井盖应为铁造且高于地面，井内有积水池且可排水 。
5、若是长度幼于30m，直线段管内径不应该幼于电缆表径的2倍 ；若是有一个弯曲，则应不幼于2.5倍 ；有两个弯曲时，应不幼于3倍 。长度在30m以上时，直线段管内径应不幼于电缆表径的3倍 。
6、要确生活内没有积水，没有梗塞杂物，穿电缆时能够用滑石粉作为助滑剂 。

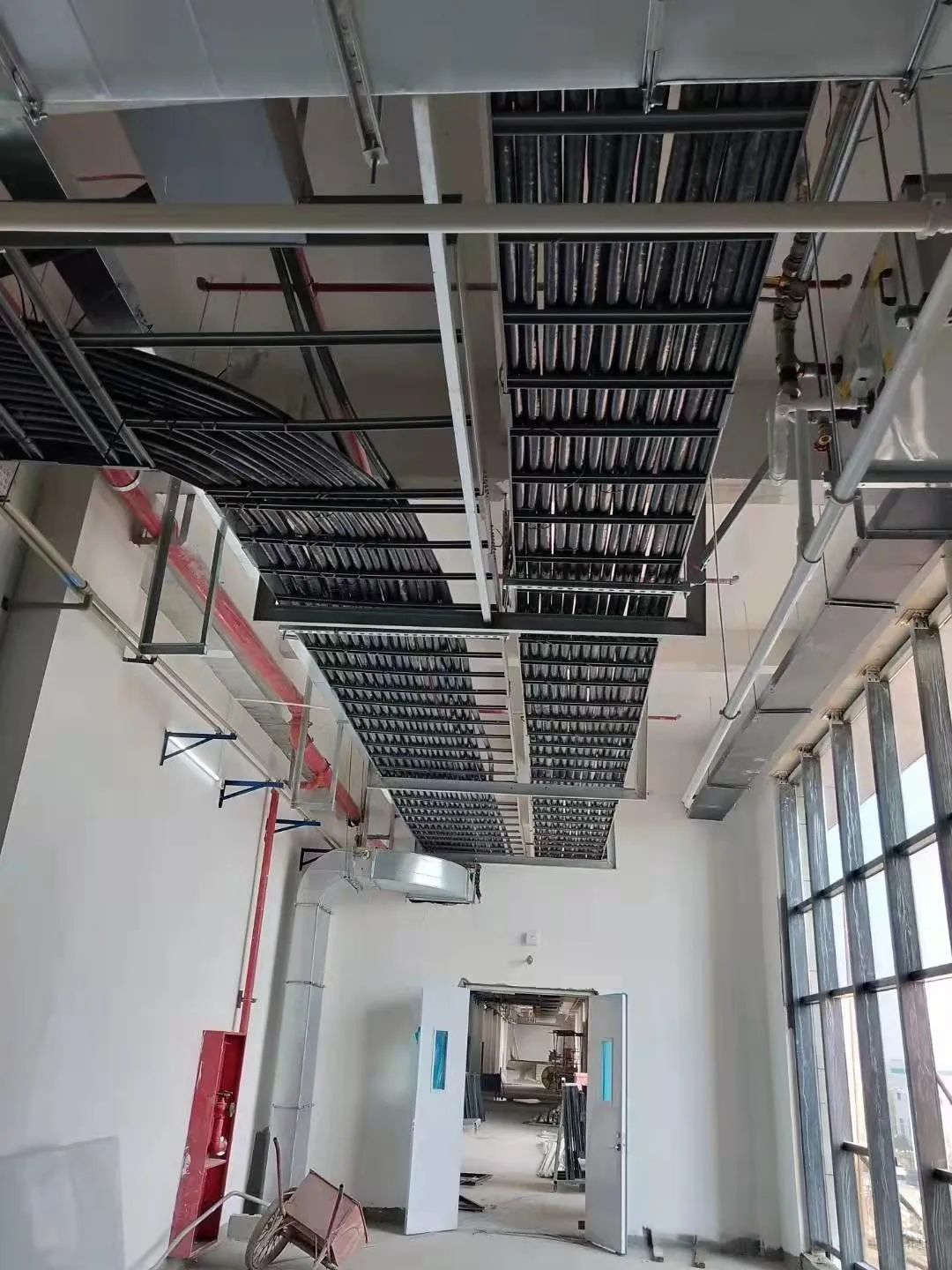

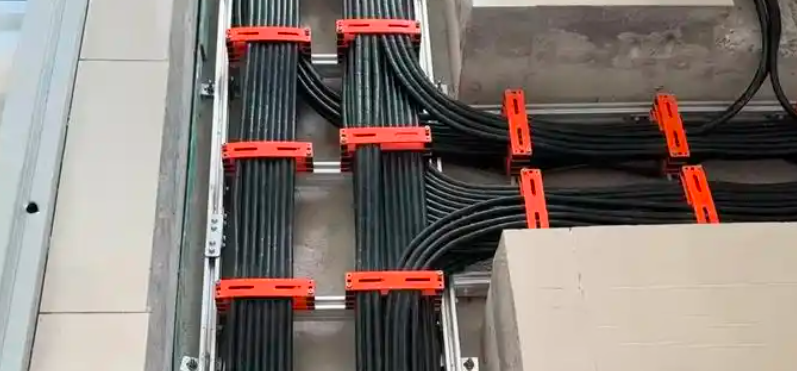

#05 在电缆槽架里面进行电缆敷设
1、电缆槽架多层装置时，其高低层间距有下列划定：节造电缆槽架之间不幼于200mm ；电力电缆槽架之间应不幼于300mm ；弱电与强电槽架之间应不幼于500mm ；如有屏蔽，可削减到300mm ；槽架上部距顶棚或其他阻碍物应不幼于300mm 。
2、若是槽架要经过构筑物的伸缩缝、沉降缝，应该拉开100mm 的距离 。
3、槽架内横断面的填充率，电力电缆不大于40%，节造电缆不大于50% 。
4、不能在统一桥架上敷设分歧电压和分歧用处的电缆，例如，强电和弱电电缆、高压和低压电缆、向统一级负荷供电的双路电源电缆、应脊卣明和正常照明的电缆等 。若是由于前提的限度，必须将分歧电压和分歧用处的电缆敷设在统一层桥架上时，要使用隔板隔离且将其用处表明 。
5、不应将电缆桥架敷设在侵蚀性液体的下方和侵蚀气体或热力管路的上方，不然必须采取防腐电缆或用隔热资料对其进行隔离 。

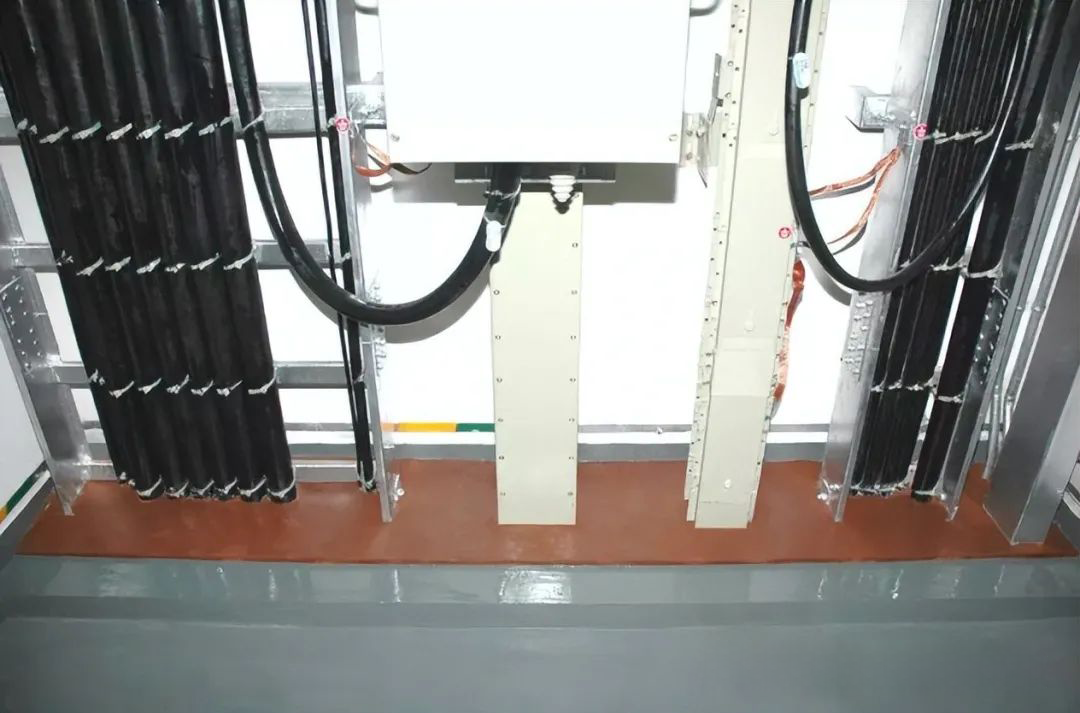

#06 在电气竖井里面进行电缆敷设
1、先算帐井内杂物，并查抄预埋件、� ；す苡形奕钡� 。
2、展放电缆时，应把电缆盘放在底层，依照从下往上的挨次牵引 。上引电缆时，一是要把稳弯曲半径，二是要在层层出口处使劲提拉电缆，不得只在上层提拉牵引，使拉力过于集中而危险电缆 。
3、在井内排劣注固定和间距等方面的敷设要求，大体高等同于在电缆沟内敷设 。

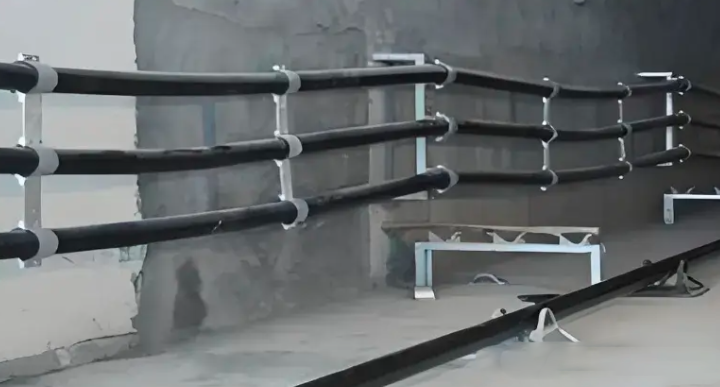

#07 沿着构筑物表表进行电缆敷设
1、在引入设备、穿越构筑物或者楼板时都应该建设� ；す� 。
2、电缆的固定可凭据电缆的几多固定在支架上或直接固定在墙上、顶板上 。
3、通常展放电缆采取的是人为牵引展放的步骤，要把稳应有专人在转角、穿越墙体和楼板时进行操作 。
