电气工程中线缆选型的规定和口诀
颁布功夫：2025-06-05 11:43:13人气：
电气工程中线缆选型是一个复杂而关键的过程，它涉及到多个成分，蕴含线缆的额定电压、额定电流、导体截面积、绝缘资料、导体资料、电缆结构、敷设方式、环境温度等。以下将具体介绍线缆选型的规定和口诀，并附上有关公式。
一、线缆选型的重要参数及规定
1.额定电压（U0/U）：指电缆正常工作时所能接受的电压。U0领导体与屏蔽或金属护套之间的额定电压，U领导体之间的额定电压。选择电缆的额定电压必须高于线路的额定电压。
2.额定电流（I）：指电缆可能持久安全通过的最大电流，单元为安培（A）。电缆的额定电流受其导体截面积、敷设方式、环境温度等成分影响。

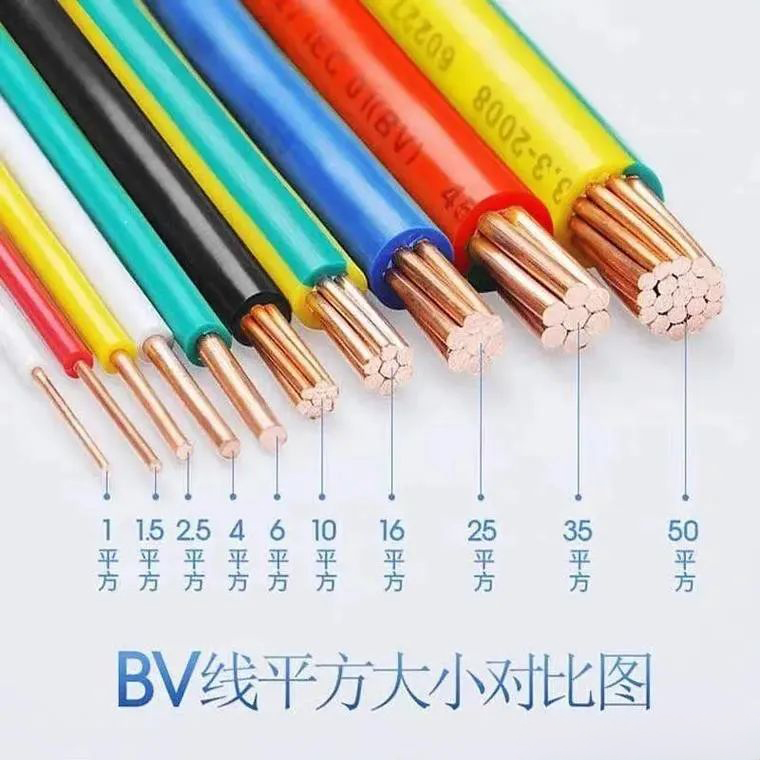

3.导体截面积（mm²）：决定电缆载流量的关键参数。常见规格有1.5、2.5、4、6、10、16、25、35、50、70、95、120、150、185等。
4.绝缘资料：电缆绝缘层使用的资料，常见的有聚氯乙烯（PVC）、交联聚乙烯（XLPE）、橡皮等。分歧的绝缘资料拥有分歧的电气机能、耐温机能和机械机能。
5.导体资料：电缆导体常用的资料有铜和铝。铜的导电机能优于铝，但价值较高。

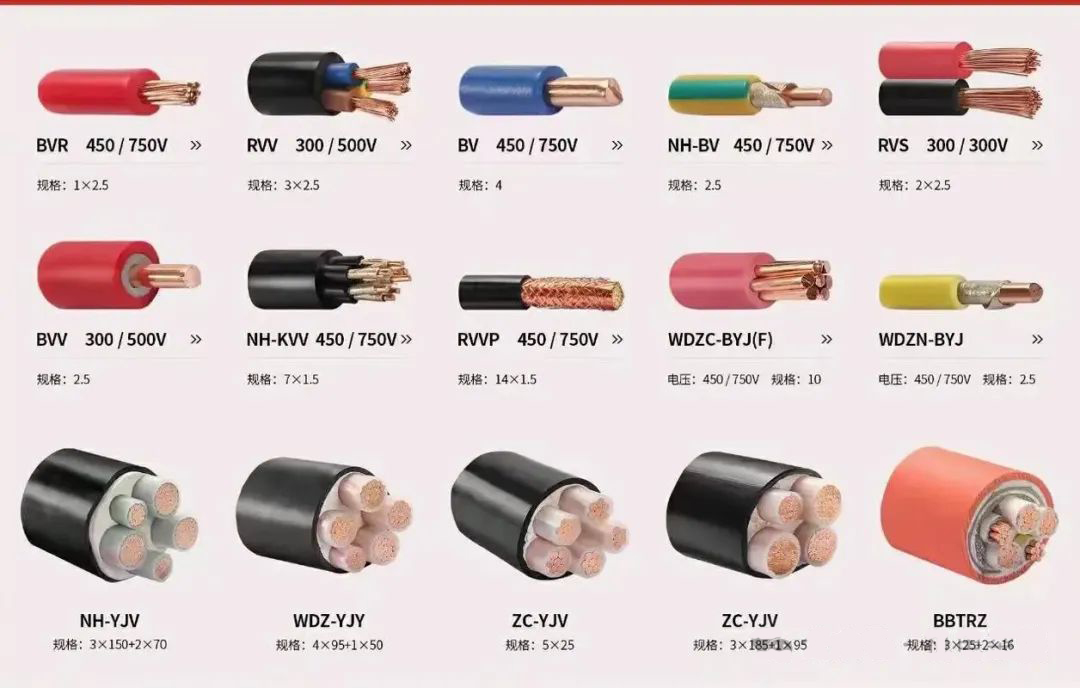

6.电缆结构：指电缆的组成部门，蕴含导体、绝缘层、填充物、内护层、铠装层、表护层等。分歧的电缆结构合用于分歧的敷设环境和使用要求。
7.敷设方式：指电缆的装置方式，常见的有直埋、穿管、电缆沟、桥架、隧路等。分歧的敷设方式影响电缆的散热和载流量。
二、线缆选型的步骤
1.确定使用场所和用处：明确电缆的使用环境（如室内、室表、地下、水下、侵蚀性环境等）以及用处（如电力传输、节造信号传输、照明、通讯等）。
2.推算负载电流：凭据负载的功率和电压推算负载电流。单相：I = P / U（其中，I为电流，P为功率，U为电压，cosφ为功率因数）。三相：I = P / (√3 * U * cosφ)。
3.选择额定电压：电缆的额定电压应高于线路的额定电压。
4.选择导体截面积：查阅电缆载流量手册或国度尺度，凭据推算出的负载电流、电缆的敷设方式和环境温度，选择相宜的导体截面积。
5.选择绝缘资料和导体资料：凭据使用环境和要求选择相宜的绝缘资料和导体资料。
6.选择电缆结构：凭据敷设环境和机械�；ひ笱≡裣嘁说牡缋陆峁�。
7.进行载流量、电压降和短路电流校验：确保电缆的现实载流量满足负载要求，并留有肯定的裕量。确保电缆结尾的电压在允许领域内。确保电缆可能接受短路电流的热效应。
三、线缆选型的口诀及公式
口诀：
“十下五，百上二，二五三五四三界，七零九五两倍半，穿管温度八九折，铜线升级算，裸线加一半”。
诠释：
对于10mm²以下的导线，载流量约为截面数的5倍；
100mm²以上的导线，载流量约为截面数的2倍；
25mm²和35mm²是分界点，别离按4倍和3倍推算；
70mm²和95mm²的导线载流量是截面数的2.5倍；
穿管敷设或环境温度超过25℃时，载流量需打折扣；
铜线的载流量比同规格铝线略大一些，可按铝线加大一个线号的载流量推算；
裸线的载流量需在推算后再加一半。
公式：
（1）截面积推算公式：铜线：S = IL / (54.4 * U)铝线：S = IL / (34 * U)其中，I为导线中通过的最大电流（A），S为导线的截面积（mm²），U为电压（V），L为导线长度（m）（此公式用于推算导线因压降而需选择的截面积）。
（2）电压降推算公式：ΔU = (√3 * I * L * (Rcosφ + Xsinφ)) / Un其中，ΔU为电压降，I为电流，L为电缆长度，R为电阻，X为电抗，Un为额定电压。
四、线缆选型确当苦衷项
1.安全靠得住性：电缆的各项机能指标必须满足使用要求，确保电力系统的安全靠得住运行。
2.经济性：在满足安全靠得住性的前提下，应尽量选择价值合理的电缆，降低工程造价和运行成本。
3.合用性：电缆的类型、结构和敷设方式应与使用环境和工程前提相适应。
4.尺度化：优先选用切合国度尺度或行业尺度的电缆产品，以保障产品质量和互换性。
5.专业征询：对于沉要的工程或特殊的利用场所，建议征询专业人士的定见。
6.质量查抄：选择正规厂家出产的合格产品，确保电缆质量。
7.施工规范：在敷设和装置电缆时，应严格依照有关规范和要求进行，预防败坏电缆。
五、线缆选型事俘
如果必要为一台功率为100kW的三相电动机选择电缆，电源电压为380V，功率因数为0.85，敷设方式为电缆沟敷设，环境温度为30℃。
（1）推算负载电流：I = P / (√3 * U * cosφ) = 100000W / (√3 * 380V * 0.85) ≈ 178A
（2）选择额定电压：选择0.6/1kV的电缆。
（3）选择导体截面积：查阅电缆载流量手册，凭据电缆沟敷设方式和环境温度30℃，选择YJV-4×95mm²的电缆，其载流量约为200A，满足要求。
（4）选择绝缘资料和导体资料：选择XLPE绝缘和铜导体。
（5）选择电缆结构：选择无铠装的YJV电缆。
综上所述，线缆选型是一个复杂而关键的过程，必要综合思考多个成分。通过遵循上述规定和口诀，以及使用有关公式进行推算和校验，能够较为正确地选择相宜的电缆。在现实操作中，建议由具备专业知识的电气工程师进行选型和装置。
