       绝缘电阻做吸收迸纂极化指数有哪些要求_兆欧表

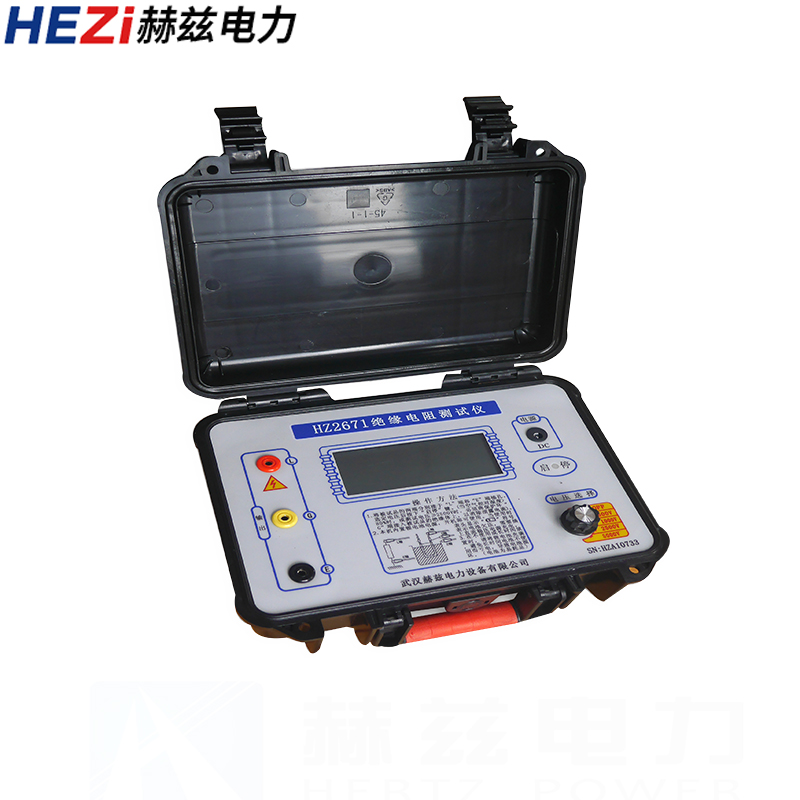

　　HZ2671绝缘电阻测试仪
九游老哥J9俱乐部官网 - J9俱乐部老哥互换社区
　　什么是吸收比
　　吸收比指的是在统一次试验中，用2500V绝缘电阻测试仪60s时的绝缘电阻值与15s时的绝缘电阻值之比。
　　什么是极化指数
　　极化指数PI是指在统一次试验中，用2500V绝缘电阻测试仪加压10min时的绝缘电阻值与加压1min时的绝缘电阻值之比。
　　吸收比、极化指数有哪些要求
　　35kv及以上电压等级及容量在4000kvA及以上的电力变压器，应该丈量吸收比，吸收迸纂出厂值或积年数据比力，不应有显著的差距，常温下吸收比不应幼于1.3，当R60min时绝缘阻值大于3000MΩ时，吸收比不作要求；
　　变压等级为220kv及以上且容量在120MVA以上时，应选取5000V绝缘电阻测试仪丈量吸收比，常温下吸收比不应幼于1.5，当R60min时绝缘阻值大于10000MΩ时，极化指数不作要求。
　　为什么不做要求？是由于对于容量很大的电气设备在60S时吸收过程还没实现，吸收电流i2不为零，吸收比幼于1.3时不能以为设备出缺点。
　　那这又为什么不测量吸收比呢？是由于对于容量很幼的电气设备吸收过程很短，15S的时辰吸收电流i2已经降为零了，所以吸收比也幼于1.3时不能以为设备出缺点。
　　若是R60min时绝缘电阻和吸收比都不合格，注明变压器内部存在缺点，若是R60min时电阻合格但吸收比不合格，注明变压器内部有严沉老化，应尽早检建或者更换。
