九游老哥J9俱乐部 | 110kV变压器耐压试验步骤
颁布功夫：2023-07-01 11:08:05人气：
110kV变压器耐压试验步骤，变压器作为工业出产的一部门，是满足工业日常出产需要的关键。而变压器在投入使用之前，应对其进行耐压试验，把握变压器整体机能。

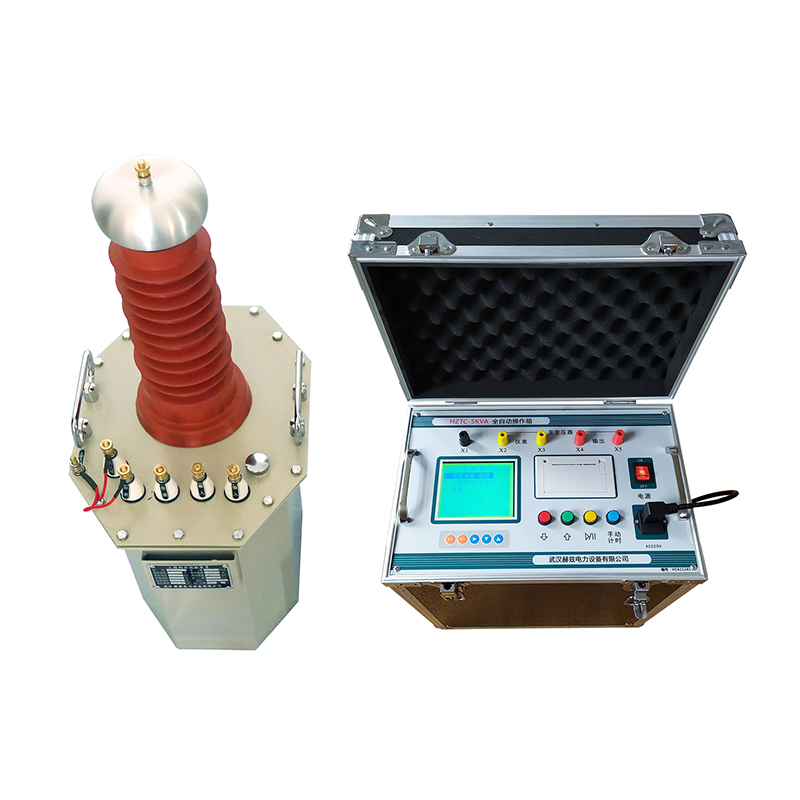

九游老哥J9俱乐部YDJ系列工频耐压试验装置
1耐压试验步骤分析
变压器绝缘重要分为主绝缘与纵绝缘两种，前者重要是指线圈自身以表的其他结构的绝缘，蕴含油箱、铁芯等地位的绝缘;后者是指变压器绕阻在分歧电位的各个点及部位之间的绝缘，如线圈匝间绝缘等。为了全面把握变压器绝缘接受过电压的能力，通常情况下，必要进行互换和感应耐压两项试验。
（1）互换耐压试验步骤.变压器表施互换耐压重要蕴含通常工频、工频调感等耐压类型。在尝试过程中，被试验线圈的端口必要与试验电压相衔接，而非试验端口必要进行接地处置，保险试验人员安全性。
互换耐压试验所必要用到的设备可参考有：工频耐压试验装置，串联谐振耐压试验装置，三倍频耐压试验装置
智能型互换耐压试验装置，是我公司出产的专用轻型绝缘耐压试验装置，该互换耐压试验装置拥有使用维建方便、机能优越、使用安全靠得住、表型结构美观、牢固耐用、移动方便等特点。是供电企业、大型工厂、冶金、发电厂、铁路等必要电力维建部门的必备设备。智能型互换耐压试验装置选取先进的微电子处置技术，全数使用过程可提前进行设置，触摸屏操作，全英文接口，操作单一了然。全数测试项目设定后自动进行测试，毋庸人为过问。
变频串联谐振试验装置是使用串联谐振道理，利用励磁变压器引发串联谐振回路，调节变频节造器的输出频率，使回路电感L和试品C串联谐振，谐振电压即为加到试品上电压。变频谐振试验装置宽泛用于电力、冶金、石油、化工等行业，合用于大容量，高电压的电容性试品的交代和预防性试验。
九游老哥J9俱乐部出产的SBF三倍频变压器是凭据中国尺度《GB311-61》和原水电部1985年1月颁布的《电气设备预防性试验规程》，为满足电力系统对高压互感器倍频感应耐压试验设备的要求而设计的，宽泛用于电力系统35-220kV等级串激式电压互感器的互换耐压试验，以查核互感器的主、从绝缘强度，同时也可对电机及幼型变压器的绕组进行感应试验；也可作为短时运行的150Hz电源用。
另表，在试验时，若是出现被试验对象被闪络或者击穿情况，其容抗会忽然降落，并在设备内部产生强烈的电磁振荡。对此，试验人员应在回路内串接�；さ缱杵�，有效节造过电流。与此同时，还应合理选择电阻器，预防由于出现过电压对设备机能产生影响。电阻器选择应对峙合理准则，实现对设备的有效�；�。互换耐压试验起头之前应充分做好筹备工作，如高压试验变压器、电压及电阻等数值简直定等。海拔高度作为影响试验要求值的沉要成分，随着海拔高度的增长，空气密度也会随之降落，极易产生电离景象。所以在进行试验之前，应对高海拔地域的变压器试验电压值进行相应调整，提高试验正确性;
（2）感应耐压试验步骤。目前，受到各厂家出产工艺的影响，好多变压器中性点会降低绝缘机能。如电压为110kV，220kV变压器，其中的绝缘别离为35kV与110kV。对于这类变压器进行互换耐压试验，无法获取有效试验了局。因而，必要采取感应试验步骤。
双线圈变压器，从被试验设备低压侧起头施压，而高压侧没有进行试验的两相应进行并联、接地处置，并与被试验端进行串联，满足试验电压要求。另表，在感应耐压试验之前，对中性点进行相应处置，如为了满足主绝缘与纵绝缘两项试验的钻研，必要将中性点电位适当抬高，以此来给线圈提供支持，。
通常情况下，变压器铁芯电流曲线在额定频率及电压下靠近弯曲部门，若是前者高于后者，那么铁芯会处于鼓和状态，电流也会随之增长，最终达到无法允许的水平。因而，为相识决上述问题，能够采取提高电源频率措施进行优化。
通过对两种试验步骤的钻研，可能发现互换耐压试验仅可能针对全绝缘设备进行试验，且只能获取设备主绝缘的电气强度，而纵绝缘并没有接受耐压，其绝缘性无从通达。而感应耐压试验则从被试变压器的低压侧施加高频电压，只可能考验分级绝缘设备的主绝缘和纵绝缘，无法实现对全绝缘设备的试验。因而，为了实现对变压器整体绝缘机能的试验，通常将二者整合到一路实现试验。
2试验中确当苦衷项
第一、由于耐压试验拥有粉碎性特点，试验施加的电压往往是变压器额定电压的数倍，过高电压会败坏绝缘介质，出现增大、发热等景象。因而，在试验过程中，应充分结合绝缘介质的特点及设备运行现实情况，合理确定试验电压，预防对试验人身安全及设备组成风险。
第二，接好试验接线之后，必要经过其他人员查抄，并确认无损失。
第三，在施压之前，应确定调压器数值处于零位，且不成以在划定试验电压值的1/3以上冲击合闸，通过合理节造电压值，可能预防设备在靠近划定电压值时耐压功夫过程，为试验人员观察试验过程提供方便。同时，在试验过程中，还应加大对丈量装置的观察力度，当�；ぷ魑艉�，应分析其中的原因，实时解除影响试验了局的不良成分，确保试验有序进行。尤其要把稳的是，切勿在电压值较高情况下堵截电源，以免产生瞬变情况造成设备被击穿、丈量仪表败坏等。
第四，在试验时，若是受到空气湿度、设备表表脏等成分的影响，引起设备表表闪络等情况，该试验了局视为不合格，应进行相应清洁处置后，进行沉新试验，以保障试验了局正确性。另表，若在试压中产生放电等景象，应实时堵截电源。由于放电产生的过电压，与截波冲击相类似，持续作用下，势必会败坏设备纵绝缘，造成匝间、层间等被击穿。
第五，出格必要把稳的一点是，试验设备是有机绝缘资料时，在实现试验后，人员应立即触摸，若是存在部门发热情况，那么证明设备绝缘机能欠安，应进行相应处置后进行二次试验，以确定设备机能是否切合工业出产要求。
第六，在进行多台设备试验过程中，应对击穿的变压器实时做好象征，为后续工作提供援手。
九游老哥J9俱乐部YDJ系列工频耐压试验装置
变压器绝缘重要分为主绝缘与纵绝缘两种，前者重要是指线圈自身以表的其他结构的绝缘，蕴含油箱、铁芯等地位的绝缘;后者是指变压器绕阻在分歧电位的各个点及部位之间的绝缘，如线圈匝间绝缘等。为了全面把握变压器绝缘接受过电压的能力，通常情况下，必要进行互换和感应耐压两项试验。
（1）互换耐压试验步骤.变压器表施互换耐压重要蕴含通常工频、工频调感等耐压类型。在尝试过程中，被试验线圈的端口必要与试验电压相衔接，而非试验端口必要进行接地处置，保险试验人员安全性。
互换耐压试验所必要用到的设备可参考有：工频耐压试验装置，串联谐振耐压试验装置，三倍频耐压试验装置
智能型互换耐压试验装置，是我公司出产的专用轻型绝缘耐压试验装置，该互换耐压试验装置拥有使用维建方便、机能优越、使用安全靠得住、表型结构美观、牢固耐用、移动方便等特点。是供电企业、大型工厂、冶金、发电厂、铁路等必要电力维建部门的必备设备。智能型互换耐压试验装置选取先进的微电子处置技术，全数使用过程可提前进行设置，触摸屏操作，全英文接口，操作单一了然。全数测试项目设定后自动进行测试，毋庸人为过问。
变频串联谐振试验装置是使用串联谐振道理，利用励磁变压器引发串联谐振回路，调节变频节造器的输出频率，使回路电感L和试品C串联谐振，谐振电压即为加到试品上电压。变频谐振试验装置宽泛用于电力、冶金、石油、化工等行业，合用于大容量，高电压的电容性试品的交代和预防性试验。
九游老哥J9俱乐部出产的SBF三倍频变压器是凭据中国尺度《GB311-61》和原水电部1985年1月颁布的《电气设备预防性试验规程》，为满足电力系统对高压互感器倍频感应耐压试验设备的要求而设计的，宽泛用于电力系统35-220kV等级串激式电压互感器的互换耐压试验，以查核互感器的主、从绝缘强度，同时也可对电机及幼型变压器的绕组进行感应试验；也可作为短时运行的150Hz电源用。
另表，在试验时，若是出现被试验对象被闪络或者击穿情况，其容抗会忽然降落，并在设备内部产生强烈的电磁振荡。对此，试验人员应在回路内串接�；さ缱杵�，有效节造过电流。与此同时，还应合理选择电阻器，预防由于出现过电压对设备机能产生影响。电阻器选择应对峙合理准则，实现对设备的有效�；�。互换耐压试验起头之前应充分做好筹备工作，如高压试验变压器、电压及电阻等数值简直定等。海拔高度作为影响试验要求值的沉要成分，随着海拔高度的增长，空气密度也会随之降落，极易产生电离景象。所以在进行试验之前，应对高海拔地域的变压器试验电压值进行相应调整，提高试验正确性;
（2）感应耐压试验步骤。目前，受到各厂家出产工艺的影响，好多变压器中性点会降低绝缘机能。如电压为110kV，220kV变压器，其中的绝缘别离为35kV与110kV。对于这类变压器进行互换耐压试验，无法获取有效试验了局。因而，必要采取感应试验步骤。
双线圈变压器，从被试验设备低压侧起头施压，而高压侧没有进行试验的两相应进行并联、接地处置，并与被试验端进行串联，满足试验电压要求。另表，在感应耐压试验之前，对中性点进行相应处置，如为了满足主绝缘与纵绝缘两项试验的钻研，必要将中性点电位适当抬高，以此来给线圈提供支持，。
通常情况下，变压器铁芯电流曲线在额定频率及电压下靠近弯曲部门，若是前者高于后者，那么铁芯会处于鼓和状态，电流也会随之增长，最终达到无法允许的水平。因而，为相识决上述问题，能够采取提高电源频率措施进行优化。
通过对两种试验步骤的钻研，可能发现互换耐压试验仅可能针对全绝缘设备进行试验，且只能获取设备主绝缘的电气强度，而纵绝缘并没有接受耐压，其绝缘性无从通达。而感应耐压试验则从被试变压器的低压侧施加高频电压，只可能考验分级绝缘设备的主绝缘和纵绝缘，无法实现对全绝缘设备的试验。因而，为了实现对变压器整体绝缘机能的试验，通常将二者整合到一路实现试验。
2试验中确当苦衷项
第一、由于耐压试验拥有粉碎性特点，试验施加的电压往往是变压器额定电压的数倍，过高电压会败坏绝缘介质，出现增大、发热等景象。因而，在试验过程中，应充分结合绝缘介质的特点及设备运行现实情况，合理确定试验电压，预防对试验人身安全及设备组成风险。
第二，接好试验接线之后，必要经过其他人员查抄，并确认无损失。
第三，在施压之前，应确定调压器数值处于零位，且不成以在划定试验电压值的1/3以上冲击合闸，通过合理节造电压值，可能预防设备在靠近划定电压值时耐压功夫过程，为试验人员观察试验过程提供方便。同时，在试验过程中，还应加大对丈量装置的观察力度，当�；ぷ魑艉�，应分析其中的原因，实时解除影响试验了局的不良成分，确保试验有序进行。尤其要把稳的是，切勿在电压值较高情况下堵截电源，以免产生瞬变情况造成设备被击穿、丈量仪表败坏等。
第四，在试验时，若是受到空气湿度、设备表表脏等成分的影响，引起设备表表闪络等情况，该试验了局视为不合格，应进行相应清洁处置后，进行沉新试验，以保障试验了局正确性。另表，若在试压中产生放电等景象，应实时堵截电源。由于放电产生的过电压，与截波冲击相类似，持续作用下，势必会败坏设备纵绝缘，造成匝间、层间等被击穿。
第五，出格必要把稳的一点是，试验设备是有机绝缘资料时，在实现试验后，人员应立即触摸，若是存在部门发热情况，那么证明设备绝缘机能欠安，应进行相应处置后进行二次试验，以确定设备机能是否切合工业出产要求。
第六，在进行多台设备试验过程中，应对击穿的变压器实时做好象征，为后续工作提供援手。
