省级计量院/市级计量院/电力安全检测尝试室110kV安全工用具成套测试设备

颁布功夫：2023-07-01 14:53:38人气：

　　安全工用具重要有电气试验系统和力学试验系统及试品测试治理系统组成。
　　一、HZNYZ-110KV安全工用具成套节造台1台
　　本套测试仪能够进行绝缘靴、绝缘手套、绝缘杆、验电器、核相仪、绝缘服、绝缘毯、绝缘绳多种安全防护用具工频耐压试验及泄漏电流的丈量。

序号	名称	规格	测试项目
1	绝缘杆	110KV	工频耐压试验
2	接地线绝缘杆	110KV	工频耐压试验
3	电容型验电器	110KV	工频耐压试验、启动电压
4	核相仪绝缘杆	110KV	工频耐压试验
7	绝缘靴	3kV~110KV	工频耐压试验、泄漏电流
8	绝缘手套	3kV~110KV	工频耐压试验、泄漏电流

　　二、HZLLJ-30KN单片型拉力试验机
　　本套试验平台选取立式结构最大拉压力30kN，由单片型拉力试验机、安全帽测试机、梯具试验机、安全带综合机能测试机和操造台组成�？墒迪侄越趴邸踩踩薄⒔盘ぐ濉⒀⒅瘢荆┨莸裙び镁叩牧ρ允匝�。

序号	名称	测试项目	备注
1	安全帽	冲击机能试验耐穿刺机能试验
2	安全带	整体负荷试验
3	安全绳	静负荷试验
4	衔接器	静负荷试验
5	导轨自锁器	静负荷试验
6	缓冲器	静负荷试验
7	绝缘杆	静抗弯负荷
8	硬梯	静负荷试验
9	绳梯	静负荷试验
10	绝缘绳	静负荷试验
11	脚扣	静负荷试验
12	起落板	静负荷试验

　　三、电气参数丈量
　　通过接地线导通电阻测试仪、屏蔽效能测试仪、导电鞋电阻测试仪等电气参数丈量仪器，测试幼我安全接地线电阻、屏蔽服效能、表表电阻等参数，保障电气机能达标。

序号	名称	测试项目	备注
1	幼我保安线	成组直流电阻测试
2	携带型短路接地线	成组直流电阻测试
3	屏蔽服	屏蔽效能测试，表表电阻丈量
4	导电鞋	导电鞋电阻丈量

HZNYZ-110KV 安全工用具成套系统

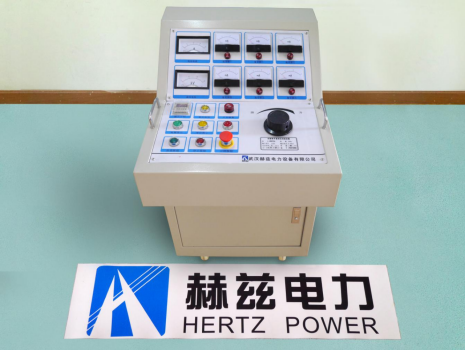

　　1、HZNYZ-A电力安全工用具耐压试验装置

　　一、产品介绍
　　HZNYZ-A电力安全工用具耐压试验装置是武汉九游老哥J9俱乐部遵循国度电网安监{2005}83号(电力安全工作规程)研发的用于绝缘靴（手套）、绝缘杆批量试验，验电器等的专用设备，有效地解决了以往不规范的测试步骤，简化了测试法式，提高了检测速度，减轻了检测强度，保险了检测人员的安全。
　　二、仪器特点
　　1．高压电压、低压电流、6路泄漏电流共8路丈量方式，高精度泄漏电流表和高活络度的过流�；て�。
　　2．实时显示高压电压、低压电流、6路泄漏电流及功夫，显示直观了然。
　　3．选取移动式节造台，接线和检测单一，布局合理靠得住，移动拆装矫捷。
　　4．手动操作方式，提高了产品的安全性、靠得住性。
　　5．拥有零位批示、电源批示、工作批示、计时批示等职能。
　　6．美满的过流�；ぁ⒘阄黄舳；ぁ⑸馑祷氨ň嵝选⒌缭幢；た氐戎澳�。
　　7．选取新型功夫继电器，计时领域更广（1S～99H）
　　8．选取新型电流继电器，更精确、更靠得住，确保人身及设备安全。
　　9．可凭据用户要求配置油浸式、干式或者SF6气体式等各类试验变压器。
　　10．合用于绝缘手套（靴）、6-135KV绝缘杆的绝缘泄露试验和6-135KV验电器的职能检测。
　　11．多路泄漏独立丈量、分离式绝缘水槽，能正确判断被试品的绝缘情况。
　　12．电极选取不锈钢材质加工，表表镀涂CU/EpNi5bc工艺，使表表放电幼于10pC。
　　13．建设绝缘杆泄露试验支架可做绝缘杆的工频耐压和泄露试验。
　　14．建设验电器职能检测装置能够对验电器的起动电压、同相、反有关扰电场的影响进行试验。
　　15．仪器与高压系统齐全隔离，不仅能够精确丈量多路高压泄漏电流，并且确保了试验人员的人身安全。
　　16．击穿或超过泄流限值试品，自动堵截高压，并产生声光报警。
　　三、重要技术参数
　　额定容量：15kVA
　　输入电压：AC220V±10%50Hz±1
　　输出电压：0-150kV
　　电压精度：≤2.0%(F.S)
　　低压电流：0-75A
　　泄漏电流：0-100.0mA
　　泄漏电流分辨率：0.1mA
　　电流精度：≤1.5%(F.S)
　　计时领域：0-99H
　　环境温度：－20℃至50℃

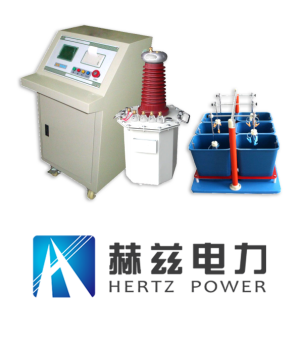

　　2、HZNYZ-C智能安全工用具成套系统

　　一、产品介绍
　　HZNYZ-C电力安全工用具耐压试验装置是武汉九游老哥J9俱乐部遵循国度电网安监{2005}83号(电力安全工作规程)研发的用于绝缘靴（手套）、绝缘杆批量试验，验电器等的专用设备，有效地解决了以往不规范的测试步骤，简化了测试法式，提高了检测速度，减轻了检测强度，保险了检测人员的安全。
　　二、产品特点
　　1.320×240液晶显示器、高速热敏打印机。
　　2.高压电压、低压电流、6路泄漏电流共8路丈量方式，高精度传感器和高机能14位AD采集芯片。
　　3.人机对话全键盘操作方式，智能化工作全过程，任选自动耐压方式和手动耐压方式。
　　4.实时显示高压电压、低压电流、6路泄漏电流，功夫及耐压了局，显示直观了然。
　　5.自动保留设置数据，掉电后开机后显示上一次的设置数据。
　　6.美满的过压、过流�；�，肆意设定输出电压、低压电流上限、泄漏电流上限和计不断间。
　　7.拥有回零检测职能，回零确定后才可进行试验，安全靠得住。
　　8.逼近式调压算法，达到设定电压后自动耐压计时，计时实现后自动降压回零。
　　9.超过设定低压电流上限或泄漏电流上限时自动堵截电压输出，降压回零，并产生声光报警。
　　10.良好的软硬件抗滋扰设计，多种抗滋扰伎俩，适应恶劣电磁环境。
　　11.自动谬误诊断，易于发现和解决问题。
　　12.可选配远程通讯、门联锁警灯警铃、表接分压器校验接口等。
　　三、技术指标
　　额定容量：15kVA
　　输入电压：AC220V±10%50Hz±1
　　输出电压：AC 0-150kV
　　电压精度：≤2.0%(F.S)
　　低压电流：0-75A
　　泄漏电流：0-100.0mA
　　泄漏电流分辨率：0.1mA
　　电流精度：≤1.5%(F.S)
　　计时领域：0-999S
　　环境温度：－20℃至50℃

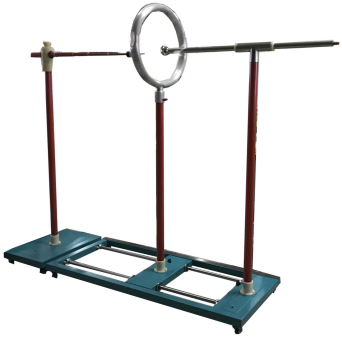

　　(二)HZY-S-35KV/HZY-S-500KV验电器职能检测装置

　　1．可进行10-35kV/66-500kV验电器的启动电压、同有关扰、反向滋扰等职能试验
　　2．固定平台中电极可自由调节
　　3．各电极均能自由调节

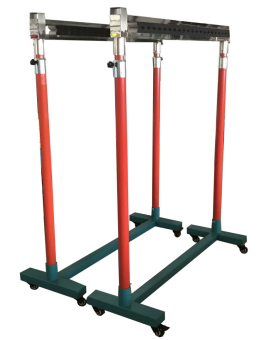

　　(三)HZJ-S-220kV手动绝缘杆起落支架

　　1.最高耐压：220KV
　　2.支架尺寸：120cm宽x155cm高
　　3.陆续运行功夫：可陆续
　　4.成套性：2个一套
　　5.测试数量：13根缠绕电极导电海绵
　　6.收缩后高度145cm.伸展高度为220cm

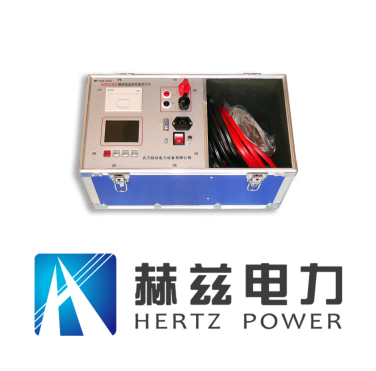

　　(四)接地线成组电阻测试仪

　　一、产品简介
　　在电力系统中，携带型短路接地线及幼我�；そ拥叵叨栽し烙玫缟璞浮⑾呗泛鋈焕吹绾徒獬杏Φ缪埂⒎啪≡业绾善鸬街凉爻烈淖饔�。为预防不合格接地线进入电力系统，我公司凭据《携带型短路接地线技术尺度》和国度电力公司最新颁布、执行的《电力安全工用具预防性尝试规程》的划定，研造了“接地线成组直流电阻测试仪”，为电力系统实现必要的产品预防性尝试提供服务。
　　二、特点及重要职能
　　1．整机由高速单片机节造，自动化水平高，操作轻便。
　　2．仪器选取全新电源技术，输出电流不变，输出电压高，丈量速度快，量程领域宽，适合各类携带型短路接地线及幼我�；そ拥叵叩氖匝槭褂�。
　　3．仪器自带时钟，万年历，可保留20组测试数据，方便客户随时查问。
　　4．�；ぶ澳苊缆�，内部电源过热后自动�；�，有效预防败坏电源，同时带有电压线反接提醒职能，预防测试线接反时造成测试数据的不正确。
　　5．仪器选取320X240点阵液晶屏，全数操作中文显示，方便客户的使用。
　　6．仪器自带热敏打印机，可将测试数据实时打印。
　　7．智能化功率治理技术，仪器总是工作在最幼功率状态，有效减轻仪器内部发热，节约能源。
　　三、技术指标
　　1、输出电流：30A、40A、50A
　　2、输出电压：≥DC10V
　　3、分辨率：最幼0.1μΩ
　　4、300uΩ-300mΩ（30A档）
　　200uΩ-250mΩ（40A档）
　　100uΩ-200mΩ（50A档）
　　5、正确度：5‰±3个字
　　6、工作温度：-20～40℃
　　7、工作湿度：<80%RH，不结露
　　8、工作电源：AC220V±10%，50HZ
