电力知识之电线电缆规格介绍-九游老哥J9俱乐部

颁布功夫：2023-07-31 09:32:01人气：

　　电线电缆规格:

　　规格又由额定电压、芯数及标称截面组成。

　　电线及节造电缆等通常的额定电压为300/300V、300/500V、450/750V;

　　中低压电力电缆的额定电压通常有0.6/1kv、1.8/3kv、3.6/6kv、6/6(10)KV、8.7/10(15)kv、12/20kv、18/20(30)kv、21/35kv、26/35kv等。

　　电线电缆的芯数凭据现实必要来定，通常电力电缆重要有1、2、3、4、5芯，电线重要也是1～5芯，节造电缆有1～61芯。

　　标称截面是领导体横截面的近似值。为了达到划定的直流电阻，方便影象并且统一而划定的一个导体横截面左近的一个整数值。我国统一划定的导体横截面有0.5、0.75、1、1.5、2.5、4、6、10、16、25、35、50、70、95、120、150、185、240、300、400、500、630、800、1000、1200等。

　　这里要强调的是导体的标称截面不是导体的现实的横截面，导体现实的横截面很多比标称截面幼，有几个比标称截面大。现实出产过程中，只有导体的直流电阻能达到划定的要求，就能够说这根电缆的截面是达标的。

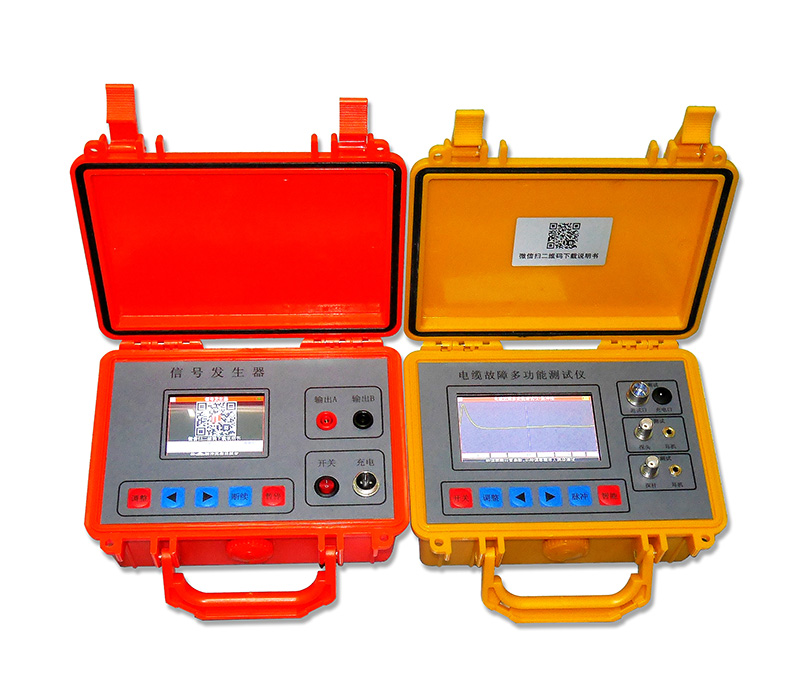

　　电缆故障测试仪

九游老哥J9俱乐部官网 - J9俱乐部老哥互换社区九游老哥J9俱乐部官网 - J9俱乐部老哥互换社区

　　举例注明

　　(1)VV-0.6/1 3×150+1×70 GB/T 12706.2-2002

　　铜芯聚氯乙烯绝缘聚氯乙烯护套电力电缆，额定电压为0.6/1kv，3+1芯，主线芯的标称截面为150mm2，第四芯截面为70mm2。

　　(2)BVVB-450/750V 2×1.5 JB 8734.2-1998

　　铜芯聚氯乙烯绝缘聚氯乙烯护套扁型电缆，额定电压为450/750v，2芯，导体的标称截面为1.5mm2。

　　(3)YJLV22-8.7/10 3×120 GB/T 12706.3-2002

　　铝芯交联聚乙烯绝缘钢带铠装聚氯乙烯护套电力电缆，额定电压为8.7/10kv，3芯，主线芯的标称截面为120mm2。
