串联谐振变频电源浅析-九游老哥J9俱乐部

颁布功夫：2023-08-04 09:13:18人气：

　　随着电力事业的不休发展，变压器、发电机、断路器、GIS、110kV及220kV交联聚乙烯电缆等高压电力设备的利用越来越宽泛。凭据《电气装置装置工程电气设备交代试验尺度》(GB50150-91)和《电力设备预防性试验规程》(DL/T096-1996)的要求，此类高压电力设备的装置验收和年度检建中，均需进行互换耐压试验项目。

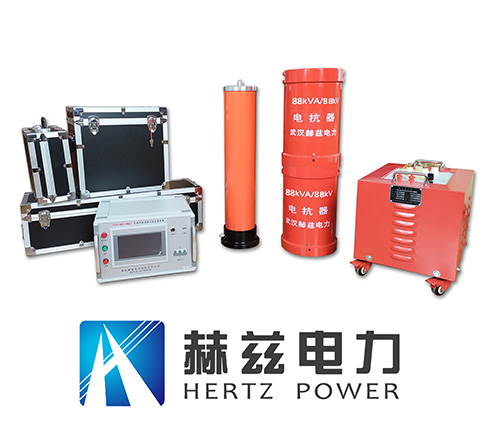

　　变频串联谐振试验装置

九游老哥J9俱乐部官网 - J9俱乐部老哥互换社区九游老哥J9俱乐部官网 - J9俱乐部老哥互换社区

　　互换耐压试验电源重要有以下三种方式产生:

　　(1)变压器式：带赔偿电抗器的传统试验变压器，工频。

　　(2)调感式：可调电感式谐振系统，工频。

　　(3)调频式：固定电抗器谐振系统，通过变频器将一可调频电压加到试品上，扭转频率以达到谐振。

　　变频串联谐振试验装置步骤是通过扭转试验系统的电感量和试验频率，使回路处于谐振状态，这样试验回路中试品上的大部门容性电流与电抗器上的感性电流相抵消，电源供给的能量仅为回路中亏损的用功功率，为试品容量的1/Q(Q为系统的谐振倍数);因而试验电源的容量在降低，沉量大大减轻。谐振耐压试验系统按调节方式分为调感式和调频式两种。

　　可调电感型谐振试验系统能够满足耐压要求，但由于沉量大，可移动性差，重要用于试验室。变频串联谐振耐压试验是利用电抗器的电感与被试品电容实现谐振，在被试品上获得高电压，是当前高电压试验的一种新的步骤与潮水，在国内表已经得到宽泛的利用。

　　变频串联谐振试验装置是谐振式电流滤波电路，能改善电源波形畸变，获得较好的正弦电压波形，有效预防谐波峰值对被试品的误击穿。变频串联谐振工作在谐振状态，当被试品的绝缘点被击穿时，电流立即脱谐，回路电流迅速降落为正常试验电流的数极度之一。产生闪络击穿时，因失去谐振前提，除短路电流立即降落表，高电压也立即隐没，电弧即可熄灭。其复原电压的再成立过程很长，很容易在再次达到闪络电压断开电源，所以合用于高电压、大容量的电力设备的绝缘耐压试验。
