　　特殊的直流高压产生器使用注明：

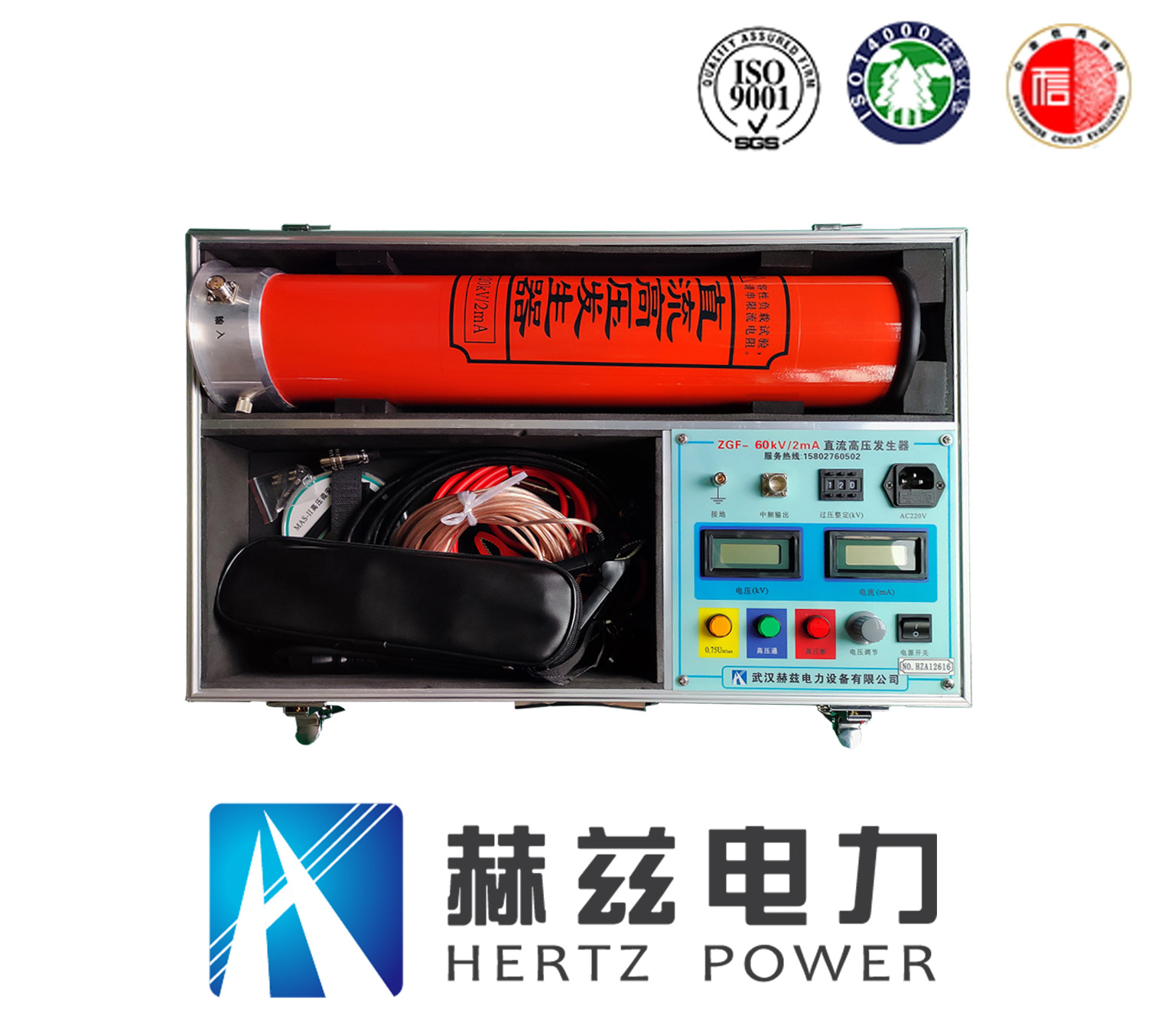

　　ZGF系列直流高压产生器

九游老哥J9俱乐部官网 - J9俱乐部老哥互换社区九游老哥J9俱乐部官网 - J9俱乐部老哥互换社区

　　1.高频输出及电压、电流丈量电缆急剧联接多芯插座:用于机箱与倍压部门的联接。联接时只需将电缆插头上的白点对准插座上的白点顺使仉方向动弹到位即可。拆卸时只需逆使仉动弹电缆插头即可。把稳:装置、拆卸插头时,请握紧插头的金属圆环处旋转。严禁手握电缆线旋转及拉拨电缆线旋转,以免造成插头与电缆线之间断线。

　　2.数显电压表:LCD液晶数字显示直流高压输出电压,单元为kV,最幼分辨率为±0.1kV。

　　3.数显电流表:LCD液晶数字显示直流高压输出电流,单元为uA,最幼分辨率为±0.1uA。

　　4.电源丝座:丝为10A。

　　5.电源输入插座:单订互换220V±10%,50Hz。将随机配置的电源线与电源输入插座相联(插座内自带管10A或单独座)。

　　6.接地接线柱:此接地端子与倍压筒接地端子及试品接地联接为一点后,再与接地网相连。

　　7.过电压整定拨盘开关:用于设定过电压� ；ぶ�。过压整定领域为0.05-1.2倍额定电压内,拨盘开关所显示值单元为kV。

　　8.单双节选择开关(为双节倍压筒专用)、电压满度换档(分节)开关:当开关拨向1时,倍压筒为单节,电压表显示的是单节倍压筒电压;当开关拨向2时,倍压筒为双节,电压表显示的是双节倍压筒电压。

　　9.双节倍压筒使用时,请将上节下端法兰白点象征对准下节上端法兰白点后,顺使仉方向旋转到碰足(约30度角左右),即高低节电气联接到位,反之为卸下。

　　10.单节使用时,请别健忘把另配置的一端顶盖,用上述的步骤装到下节的顶端上。

　　11.75%VDC-1mA用黄色带灯按钮:红灯亮时有效。当按下黄色按钮后黄灯亮,输出高压降到原来的0.75倍,并维持此状态,此职能是专门为氧化锌避雷器急剧丈量用0.75VDC-1mA,按下绿色按钮红灯、黄灯均灭,高压堵截并退出0.75倍状态。

　　12.绿色带灯按钮:绿灯亮暗示电源已接通及高压断开。在红灯亮状态下,按下绿色按钮,红灯灭绿灯亮,高压回路堵截。

　　13.红色带灯按钮、高压接通按钮、高压批示灯:在绿灯亮的状态下,按下红色按钮后,红灯亮绿灯灭,暗示高压回路接通。此时可升压。此按钮须在电压调节电位器回零状态下才有效。如按下红色按钮红灯亮,绿灯仍亮,但放松按钮红灯灭绿灯亮,暗示机内� ；さ缏芬压ぷ�,此时必须关机查抄过压整定拨盘开关是否幼于满量程的5%及有无其它故障,查抄无误后再开机。

　　14.粗调电压调节电位器:该电位器粗调多圈电位器,顺使仉旋转为升压,反之为降压。此电位用具备节造电子零位� ；ぶ澳�。因而升压前必须先回零位。电压调节精度0.1%kV,试验结束后,该电位器应回到零位上。

　　ZGF系列直流高压产生器是一个看是单一现实操作起来确有很复杂的问题 ，出产直流高压产生器的厂家 ，做为一个厂家 ，在这里我们对宽大电力爱好者提出几点具体的操作流程。

　　ZGF系列直流高压产生器是提供高压直流源的仪器 ，做为一个掌管任的高电压仪器厂家 ，我们首先要强调的安全。安满是各人必须服膺心中的警钟 ，在使用该仪器前必须先把仪器靠得住接地。使用直流高压产生器的工作人员,必须拥有“高压试验上岗证”的人员。使用直流高压产生器请用户必须按《电力安规》168条划定 ，并在工作电源进入试验器前加装两个显著断开点。当更换试品和接线时 ，应先将两个电源断开点显著断开。同时现场必须维持至少有三个工作人员在现场 ，这样能力有效的保障使用人员的安全。

　　在打开仪器上的电源前要注定直流高压产生器接的是220V互换电源 ，仔细的查抄接线是否正确 ，同时也要查抄高压放电杆的接线是否靠得住。在直流高压产生器的起落压过程要维持缓升缓降 ，安稳升压是耽搁直流高压产生器的使用寿命最重要的重点之一� ；褂芯×吭し拦砍淌褂靡瞧�。在每次试验实现后先把电位器回到零位 ，而后堵截电源在进行对被试品的放电 ，放电过程分为两步 ，对大电容试品的放电利用ZS专用放电电阻棒对试品放电。放电时不能将放电棒立即接触试品 ，应先将放电棒逐步靠近试品 ，到肯定距离空气间隙起头游离放电 ，有嘶嘶声 ，当无声音时可用放电棒放电 ，直接接上地线放电。
