直流高压产生器操作步骤及图解-九游老哥J9俱乐部

颁布功夫：2023-08-11 09:16:08人气：

　　直流高压产生器操作步骤

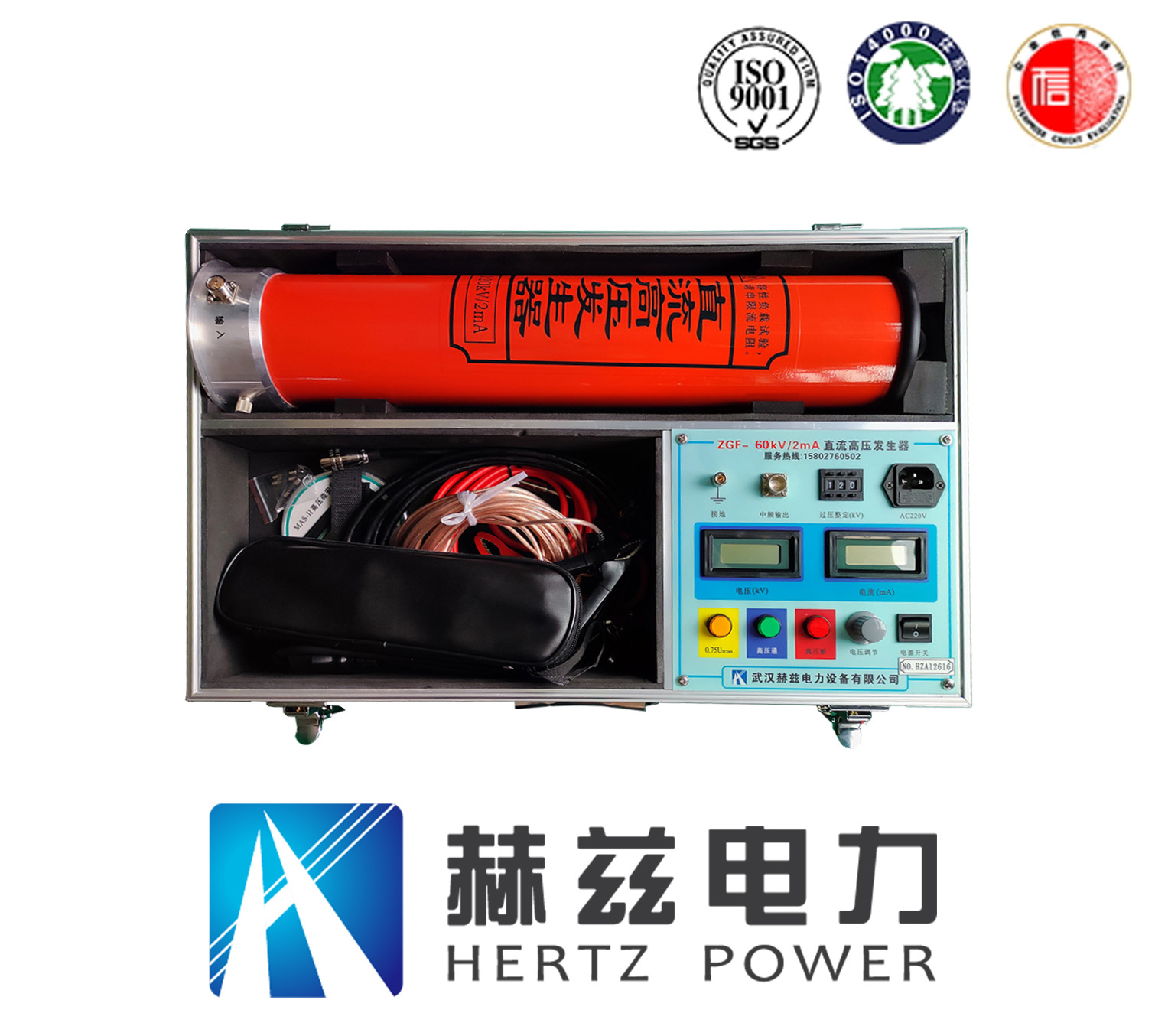

　　直流高压产生器

九游老哥J9俱乐部官网 - J9俱乐部老哥互换社区九游老哥J9俱乐部官网 - J9俱乐部老哥互换社区

　　如做容性负载时，应接入限流电阻

　　1试验器在使用前应查抄其无缺性，联接电缆不应有断路和短路，设备无分裂等败坏。

　　2.将机箱、倍压筒搁置到相宜地位别离联接好电源线、电缆线和接地线，�；そ拥叵哂牍ぷ鹘拥叵咭约胺诺绨舻慕拥叵呔Φザ澜拥绞云返牡叵呱�(即一点接地)。严禁各接地线相互串联。为此，应使用DHV***接地线。

　　3.电源开关放在关断地位并查抄调压电位器应在零位。过电压�；ふㄖ低ǔＮ匝榈缪沟�1.1倍。

　　4.空载升压验证过电压�；ふㄊ欠窕盥�。

　　5.接通电源开关，此时红灯亮，暗示电源接通。

　　6.按绿色按钮，则绿灯亮，暗示高压接通。

　　7.顺使仉方向平缓调节调压电位器，输出端即从零起头升压，升至所需电压后，按规按功夫纪录电流表读数，并查抄节造箱及高压输出线有无异常景象及声音。

　　8.降压，将调压电位器回零后，随即按红色按钮，堵截高压并关关电源开关。

　　9.对试品进行泄漏及直流耐压试验。在进行查抄试验确认试验器无异常情况后，即可起头进行试品的泄漏及直流耐压试验。将试品、地线等联接好，查抄无误后即打开电源。

　　10.升压至所需电压或电流。升压速度以每秒3—5kV试验电压为宜。对于大电容试品升压时还需监督电流表充电电流不超过试验器的z大充电电流。对幼电容试品如氧化锌避雷器、磁吹避雷器等先升至所需电压(电流)的95%，再缓慢仔细升至所需的电压(电流)。而后从数显表上读出电压(电流)值。如需对氧化锌避雷器进行0.75UDC—1mA丈量时，先升至UDC1mA电压值，而后按下黄色按钮，此时电压即降至原来的75%，并维持此状态。此时可读取电流。丈量结束后，调压电位器逆使仉回到零，按下绿色按钮。需再次升压时按绿色按钮即可。

　　必要时用表接高压分压器比对节造箱上的电压。

　　11.试验结束，降压，关关电源。

　　12.几种丈量步骤

　　a.通常丈量时，当接好线后，先把联接试品的线悬空，升到试验电压后读取空试时的电晕和杂散电流I，而后接上试品升到试验电压读取总电流Ⅰ1;试品泄漏电流：Io=Ⅰ1—I’

　　b.当必要jz丈量被试品泄漏电流时，则应在高压侧串入高压微安表(见下图)

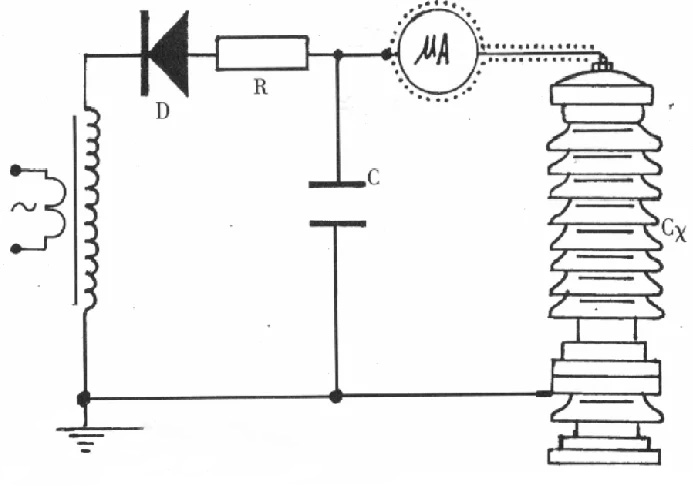

　　微安表接入试品CX高压侧接线图

　　微安表必须有金属屏蔽，应选取屏蔽线与试品联接。高压引线的屏蔽引出应与仪表端的屏蔽缜密联接。若是试品表表污秽要排除试品表表泄漏电流的影响可在试品高电位端用裸金属软线缜密绕几圈后与高压引线的屏蔽相联接(见下图)。

九游老哥J9俱乐部官网 - J9俱乐部老哥互换社区九游老哥J9俱乐部官网 - J9俱乐部老哥互换社区

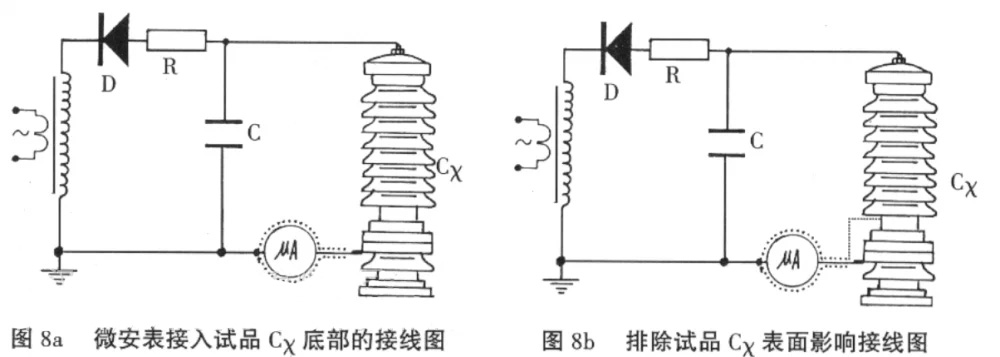

　　c.对氧化锌、磁吹避雷器等试品接地端可拆开的情况下，也可选取在试品的底部(地电位侧)串入电流表进行丈量的方式。当要排除试品表表泄漏电流的影响，可用软的裸铜线在试品地电位端绕上几圈并与屏蔽线的屏蔽相联接(见下图)

九游老哥J9俱乐部官网 - J9俱乐部老哥互换社区九游老哥J9俱乐部官网 - J9俱乐部老哥互换社区

　　13.对于氧化锌避雷器等幼电容试品通常通过测压电阻放电功夫很快。而对电缆等大电容试品通常要待试品电压自放电至试验电压的20%以下，再通过配套的放电棒进行放电。待试品充分放电后挂好接地线，才允许进行高压引线的拆除和更换接线工作。

　　14.�；ぷ魑蟮牟僮�

　　在使用过程中发现绿灯灭，红灯亮，电压降落，即为有关�；ぷ魑�。此时应关关电源开关，面板批示灯均不亮。将调压电位器退回零位，一分钟后待机内低压电容器充分放电后才允许再次打开电源开关。沉新进行空载试验并查明情况后可再次升压试验。
