　　油浸式电力变压器交代试验作业步骤

　　YDJ系列油浸式试验变压器交代试验作业步骤

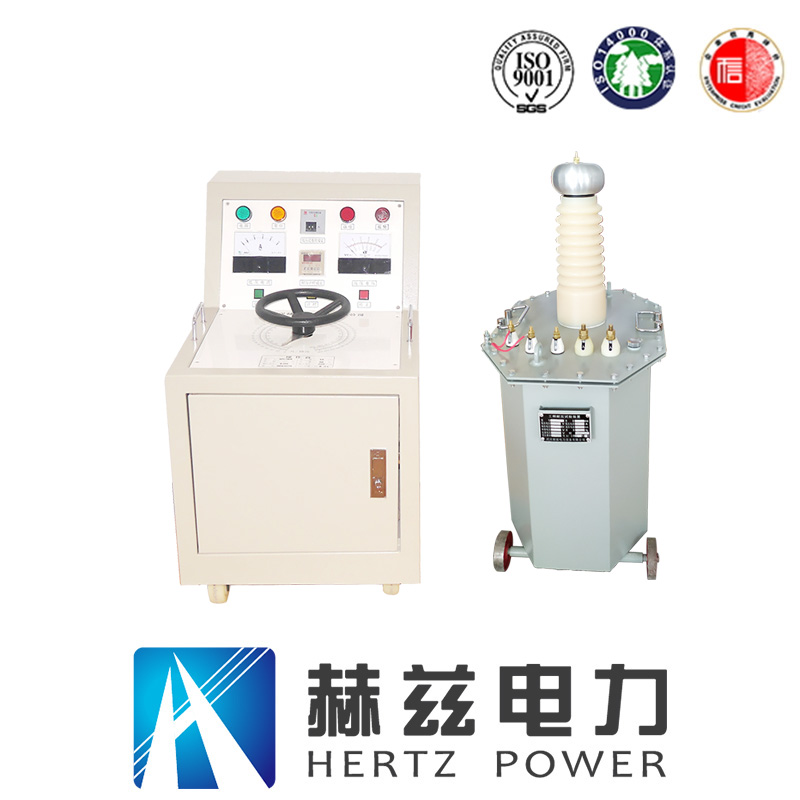

　　YDJ系列油浸式试验变压器

　　九游老哥J9俱乐部官网 - J9俱乐部老哥互换社区

　　1、非纯瓷套管试验

　　1.1绝缘电阻。将套管用吊车吊起或用支架悬空，并使套管竖直，用2500V绝缘电阻表别离丈量接线端对末屏及法兰的绝缘电阻，其值在类似的环境前提下与出厂值比力，不应有太大误差;对于66kV以上有抽压幼套管的电容型套管，利用2500V绝缘电阻表丈量“幼套管”对法兰的绝缘电阻，其值不应低于1000M。

　　1.2介损丈量。用正接线法丈量套管主绝缘对末屏的介质损耗角正切值tan及电容值，具体接线按仪器所标示的接线方式进行，选择10kV电压测试;

　　介损高压测试线利用绝缘带挂好悬空，不得碰及其他设备或掉地，并要做好安全防备措施，不得让人误入高压试验区域;测得的介损及电容值与出厂值不应有显著区别，应切合交代尺度要求。

　　2、有载调压切换装置的查抄和试验

　　查抄有载调压切换开关触头的全数作为挨次，丈量过渡电阻阻值和切换功夫。测得的过渡电阻阻值、三一样步误差、切换功夫的数值、正反向切换功夫误差均切合造作厂技术要求。

　　3、丈量绕组连同套管的直流电阻

　　别离丈量高压绕组各分接头以及低压侧直流电阻，对于有中性点的，宜丈量单相直流电阻。丈量时应纪录好环境温度，以便与出厂值进行换算比力，线间或相间误差值应切合交代尺度。

　　4、查抄所有分接头的电压比

　　将变比测试仪的线对应接到三相变压器的凹凸压侧，查抄所有分接头的电压比，与造作厂铭牌数据相迸爪无显著差距，且应切合电压比的法规，在额定分接头时允许误差为±0.5%。对于三绕组变压器，别离做高—钟注中—低变比。

　　5、查抄变压器的三相接线组别和单相变压器引出线的极性

　　查抄了局应与设计要求及铭牌上的象征和表壳上的符号相符。

　　6、绝缘油取样试验

　　取油样时应在变压器注满油充分静置划定的功夫后方可进行。取好油样后，要密封好容器，而后实时送至有关部门检验。
