　　变频串联谐振的总电阻怎么推算

　　在串联电路中，变频串联谐振的总电阻电路的品质因数Q有两种丈量步骤，一是凭据公式Q=UL/U0=Uc/U0测定，Uc与UL别离为谐振时电容器C与电感线圈L上的电压;另一种步骤是通过丈量谐振曲线的通频带宽度△f=f2-f1，再凭据Q=f0/(f 2-f1)求出Q值。

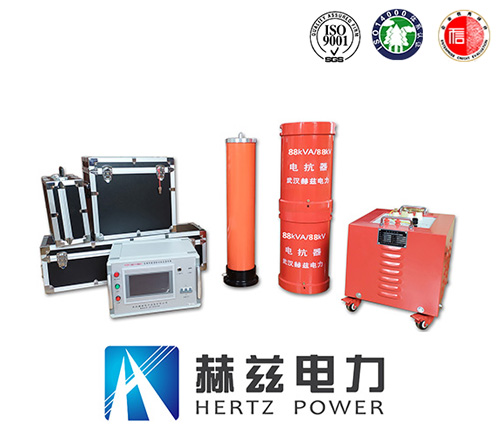

　　变频串联谐振试验装置

　九游老哥J9俱乐部官网 - J9俱乐部老哥互换社区九游老哥J9俱乐部官网 - J9俱乐部老哥互换社区

　　式中f0为谐振频率，f2与f1是失谐时，亦即输出电压的幅度降落到最大值的1/√2(=0。707)倍时的上、下频率点。Q值越大，曲线越敏感，通频带越窄，电路的选择性越好。在恒压源供电时，电路的品质因数、选择性与通频带只决定于电路自身的参数，与信号源无关。

　　变频串联谐振就是指作为激励电压源以某一频率加到由串联谐振电阻，电容，电感串联的电路(任何现实电路都能够等效为这种戴维南电路模型)两端时，总的感抗为零，此时的激励源相当于直接加在电阻上，用此时的感抗或容抗与电路中的电阻相比，串联谐振的总电阻其比值就是品质因数了。

　　但是品质因数不成以幼于零、若是幼于零则电路会出现自激震荡。
