带电电缆鉴别仪工作道理简介-九游老哥J9俱乐部

颁布功夫：2023-09-13 15:49:15人气：

　　带电电缆鉴别仪，别名电缆鉴别仪、多职能电缆鉴别仪、智能电缆鉴别仪，是为电力电缆工程师和电缆工解决电缆识此外技术问题而设计的。用户通过仪器从多根电缆中正确鉴别出其中某一根指标电缆，预防误锯带电电缆而引发严沉变乱。电缆鉴别是从电缆两端的操作起头的，必须保障电缆两端的双沉编号正确无误，本仪器设计选取了PSK技术，结合精准算法。无论现场工作人员的影象多么靠得住，都不能包办专业仪器的鉴别。本产品同时拥有带电电缆鉴别、停电电缆鉴别、互换电流测试、互换电压测试职能，由发射机、发射电流钳、接管机、接管柔性电流钳等组成，带电电缆鉴别时，能够在发射端预先标定10条电缆，再到远端接管鉴别，大大节俭工程人员往返操作功夫，提高工作效能。

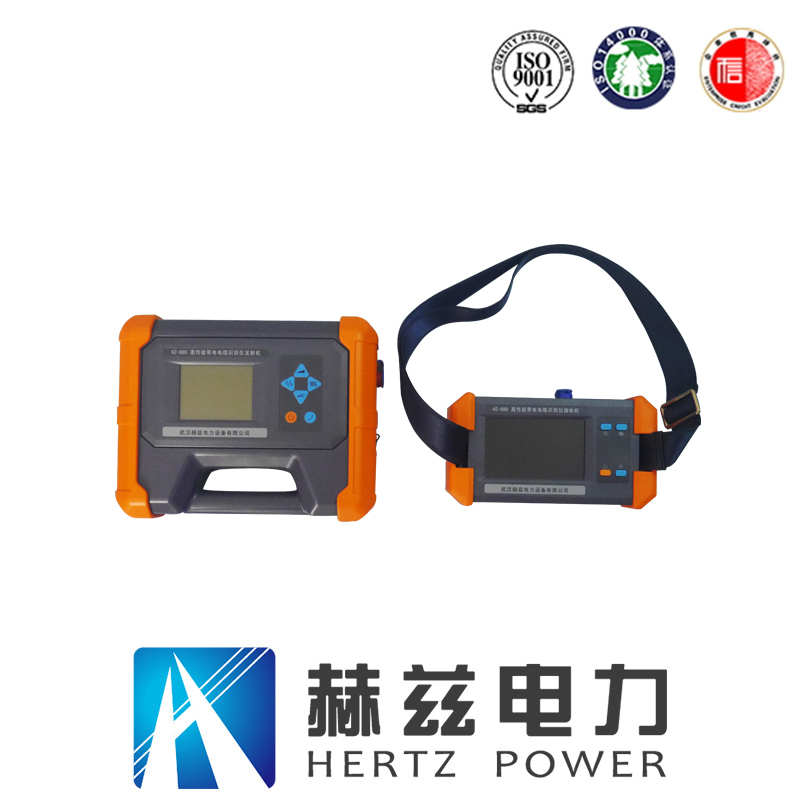

　　带电电缆鉴别仪

　　九游老哥J9俱乐部官网 - J9俱乐部老哥互换社区九游老哥J9俱乐部官网 - J9俱乐部老哥互换社区

　　发射机：带电电缆鉴别、停电电缆鉴别时发射信号给指标电缆，内置大职能率可充锂电池，自动阻抗匹配，全自动�；�。发射机选取一体化专用工具箱式设计，用聚丙烯塑胶作为原料，增长新型复合填充料一次注塑成形，密度幼、强度、刚度、硬度、耐磨性、耐热性、绝缘机能更优越，其箱体能接受约200kg的压力，主机超大LCD实时显示渣滓电池电量，白色背光、发射信号动态批示，了如指掌。

　　发射钳：带电电缆鉴别时，发射钳将发射机发出的信号耦合到指标电缆上，钳口尺寸Φ125mm，发射钳拥有方向性，发射信号从发射钳上箭头批示方向流入。

　　带电鉴别时：选取卡钳耦合输出脉冲电流，发射四衷斓率：625Hz、1562Hz、2500Hz、10kHz，通过发射钳耦合到指标电缆上(指标电缆为三芯带铠电缆)，给电缆线芯注入复合脉冲电流信号，该脉冲电流在指标电缆周围产生电磁场，供接管机和柔性电流钳检测和鉴别;因脉冲电流有方向性，所以检测也拥有方向性。

　　停电鉴别时：选取直连输出脉冲电流，给电缆线芯注入脉冲编码电流信号，该电流在指标电缆周围产生电磁场，供接管机和柔性电流钳检测、解码、鉴别;因电流有方向性，所以检测也拥有方向性。

　　接管机：为手持设备，3.5寸彩色液晶屏，内置高速微处置器，结合精准算法，对发射机的脉冲编码电流信号进行鉴别并解码，带电鉴别时拥有发射信号标定职能，同时能够标定10条电缆，显示信号强度和检测了局，优美直观;彩色刻度条动态显示，了如指掌，电缆鉴别成功打√，非指标电缆打×，能急剧自动鉴别指标电缆。同时可测试电压量程为AC 0.00V～600V(50Hz/60Hz)，可测互换电流量程为AC 0.00A~5000A(50Hz/60Hz)，可测电流频率45Hz～70Hz。

　　柔性电流钳：为洛氏线圈，拥有极佳的瞬态跟踪能力，能急剧鉴别发射机产生的脉冲编码电流，合用于粗电缆或状态不规定的导体。其钳口内径为约200mm，可钳Φ200mm以下的电缆，不用断开被测线路，非接触丈量，安全急剧。
