　　九游老哥J9俱乐部为您解说若何解决回路电阻测试仪现场测试的短处?回路电阻测试仪重要用于开关节造设备的接触电阻、回路电阻丈量等，可在100A-600A电流的前提下测得接触电阻或者回路电阻，并直接显示，还可保留到仪器上，大组数为100组，保留的数据可通过RS232接口与上位机通讯，将数据上传至电脑保留或打印。

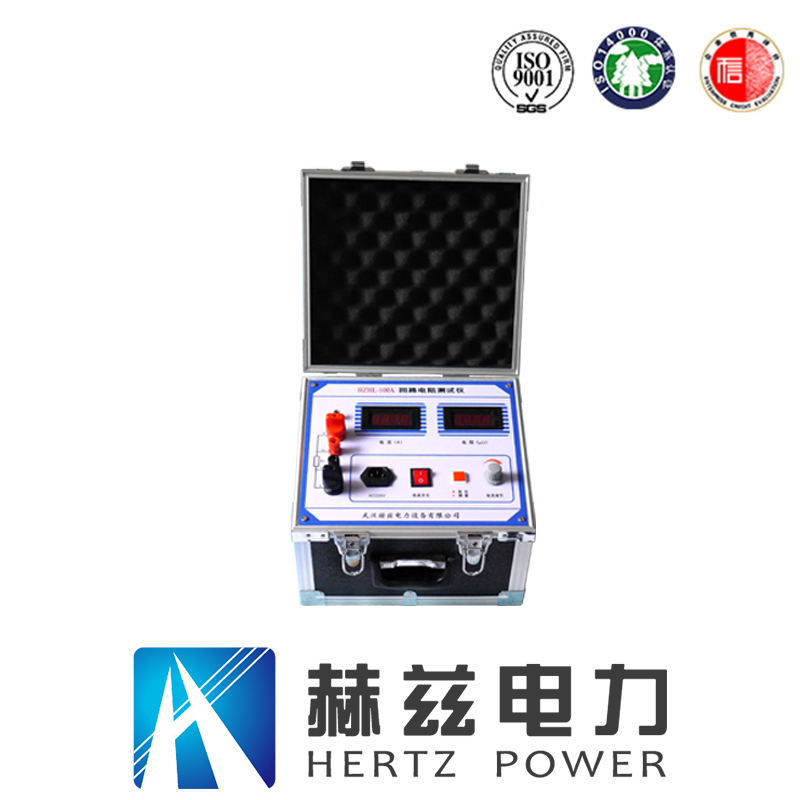

　　HZHL-100A回路电阻测试仪

九游老哥J9俱乐部官网 - J9俱乐部老哥互换社区

　　依照通例设计道理设计的回路电阻测试仪在现场测试时发现，都普遍存在一个问题：当测试仪电压接线回路出现接触不良或开路时，测试仪还会显示一个数值，此时会出现以下几种情况：

　　1、回路电阻测试接入220V互换电源，风机无运行声，且按一下“测试开关”，电流表、微欧表无显示。

　　2、回路电阻测试按一下“测试开关”，电流表显示无电流，微欧表位显示“1”。

　　3、回路电阻测试测试电流正常，微欧值位显示“1”

　　针对以上问题，我们能够利用改进型四线造丈量法解决。

　　凭据对以上问题的分析，提出改进四线造丈量法，选取电源技术，能长功夫陆续输出大电流，克服了脉冲式电源瞬间电流的短处，能够有效的击穿开关触头氧化膜，解决目前传统回路电阻测试仪存在的问题。

　　通过大电流恒流源给试品加电测试，采集电压电流的数值，推算试品的电阻值。此时测出的数值肯定是试品的真实的电阻值，杜绝了虚伪数据的产生。即便现场有较强电场滋扰，由于电压回路中的电阻很幼，感应到电压测试端的电压为共模电压，本产品通过电容接地的方式将这个互换共模滋扰降到很低，不会对测试精度产生影响。
