试验知识 | 电缆震荡波局放试验--【九游老哥J9俱乐部】

颁布功夫：2024-02-19 16:18:58人气：
      电缆振荡波检测技术重要用于交联聚乙烯电力电缆检测，是属于离线检测的一种有效大局 。该技术基于LCR阻尼振荡道理，在实现电缆直流充电的基础上，通过内置的高压电抗器、高压实时固态开关与试品电缆形成阻尼振荡电压波，在试品电缆上施加近似工频的正弦电压波，引发出电缆潜在缺点处的放电信号。

       电缆震荡波试验道理尺度基于阻尼振荡波的电缆局放检测步骤拥有供电容量幼、测试功夫短、现场操作方便、对电缆本体无危险等显著特点，可预先发现缺点并对缺点正确定位，是目前上先进的电缆局放诊断步骤之一。

       判断局放类型并定位故障地位。该技术在近似工频状态下基于脉冲电流法高活络度检测部门放电，在此基础上提取局放脉冲的信息，结合故障模式库判断实测故障类型；基于脉冲信号在电缆中传布的行波道理实现脉冲对的匹配，凭据功夫差算法精确推算故障点地点地位。

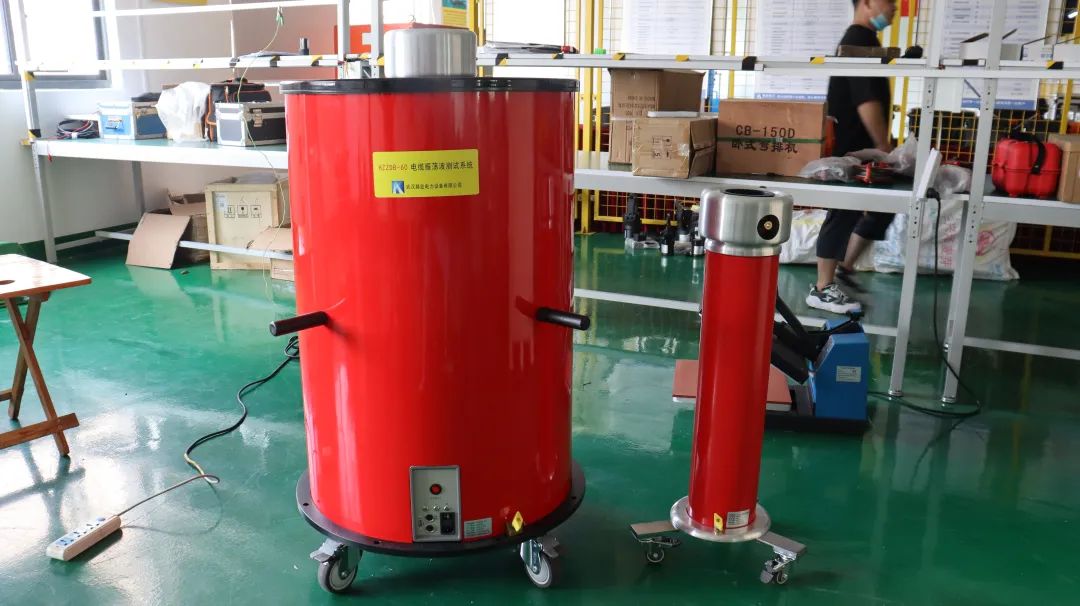

试验设备--HZZDB系列 电缆阻尼震荡波

九游老哥J9俱乐部官网 - J9俱乐部老哥互换社区

       震荡波是一种紧凑, 轻量且用处宽泛的产品系列, 用于测试和诊断中压配电电缆。系统可编程节造, 拥有自动耐压, 部门放电 (PD) 丈量和分析以及局放定位职能。使用 配套套件能够轻松进行节造和分析。

       DAC 电缆测试不仅仅是根基的评估“好或坏”的丈量伎俩, 更是一种高阶的分析和诊断理想。它允许对新 装, 维建或打算检建的电缆绝缘情况进行评估, 从而为资产治理提供参考。系统的丈量模式蕴含

◆在一致或高于工况电压下的耐压测试
◆对整体电缆系统进行部门放电丈量, 分析和定位
◆介损因子 (tan δ) 的估算。DAC 电压测试和局放分析可能靠得住地检测
◆由装置或铺设引起的绝缘缺点
◆电缆附件的缺点, 即中央接头和电缆终端
◆由老化过程导致的电缆绝缘劣化

试验道理

九游老哥J9俱乐部官网 - J9俱乐部老哥互换社区

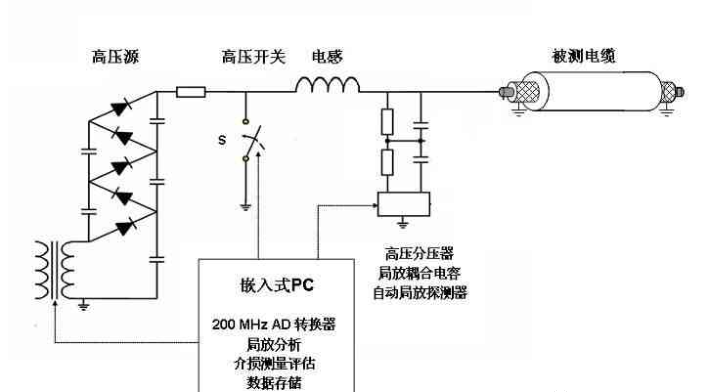

       基于 OWTS 技术的测试电压产生道理如图1所示。直流高压电源首先通过线性陆续升压方式对被测电缆进行逐步充电充电电流恒定、加压至预设值。加压实现后，固态高压开关 S（激光触发场效应管 LTT）在幼于 1μS 的功夫内关合，使被测电缆电容与 OWTS 系统中高压电感 L 产生谐振从而在被测电缆上产生阻尼振荡交变电压（DAC），其波形及频率靠近工频电压，且持续功夫为 mS 级，对电缆绝缘无危险。

       用直流电源将被测试电缆在几秒中内充电至工作电压(额定电压)。实时急剧状态开关 S 关合，将被测电缆和空心电感组成串联谐振回路

九游老哥J9俱乐部官网 - J9俱乐部老哥互换社区

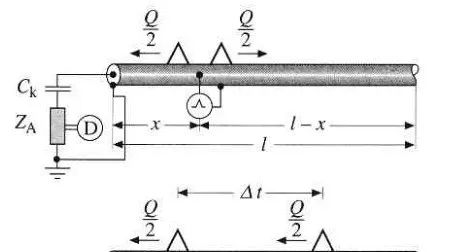

       回路起头以的频率进行振荡� ？招牡绺兄灯揪菪痴衿德实囊蠼醒≡�，频率领域 50-1000Hz。图 1 中的中压电路通常拥有相对低的介质损耗角的特点，与拥有低损耗的空心电感相配，可得到拥有高品质因数的谐振回路�；芈菲分� Q 通常为30-100，振荡波以谐振频率在 0.3-1s 内衰减结束，这一过程只有几极度之一周波，并对被测试电缆充电，与 50Hz(60Hz)时部门放电极度类似。系统选取脉冲反射法进行部门放电定位，道理示意如图所示。测试一条长度为 L的电缆,如果在距测试端 x 处产生部门放电,脉冲沿电缆向两个相反方向传布,其中一个脉冲(为方便起见,文中称为“入射波”)经过功夫 t 1 达到测试端,另一个脉冲(本文中称为“反射波”)向测试对端传布,并在对端产生反射,之后再向测试端传布经过功夫 t 2 达到测试端。凭据两个脉冲达到试端的功夫差△ t，可推算部门放电产生地位，即：

九游老哥J9俱乐部官网 - J9俱乐部老哥互换社区

式中， v 为脉冲在电缆中传布的波速

九游老哥J9俱乐部官网 - J9俱乐部老哥互换社区

九游老哥J9俱乐部官网 - J9俱乐部老哥互换社区
图 2 脉冲反射法道理示意图

       对于现场的电缆局放丈量定位来说被测电缆长度一向是影响丈量正确性的一个沉要成分。不仅是由于更长的电缆对应占有更大的电容值，对于加压充电环节意味着更高的充电功率，同时也由于更长的电缆会给所需捉拿局放信号带来更大的衰减和畸变。传统单端振荡波测试系统是基于在被测电缆的一端检测局放初始信号和统一局放事务从电缆远端折回反射信号的功夫差。若是局放缺点位于靠近电缆近端一侧，局放的反射波形则需蹊径超过 1,5 倍电缆全长的蹊径能力达到近端的检测单元，这会给局放信号带来无法预防的无谓衰减。

数据分析
九游老哥J9俱乐部官网 - J9俱乐部老哥互换社区

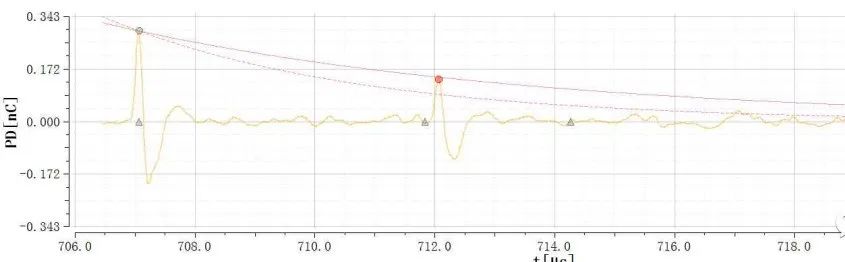

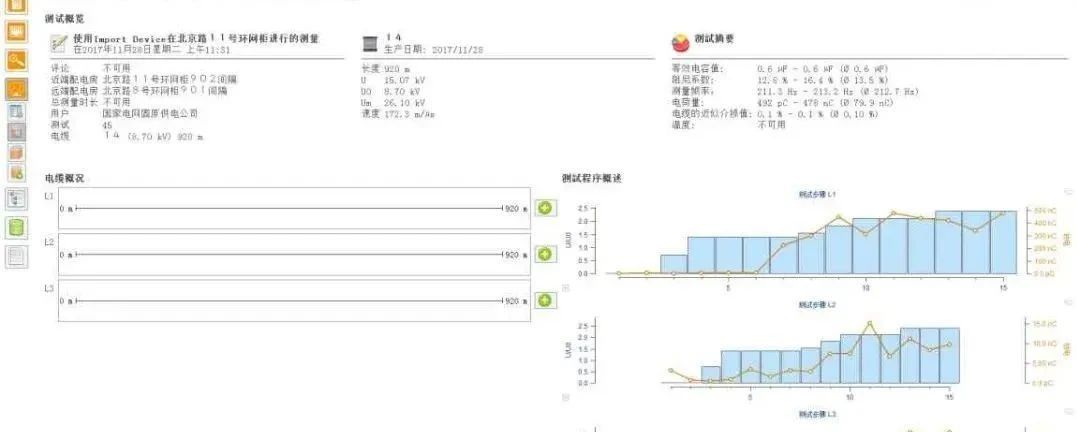

       分析测试概览界面可看到具体的设置、电缆的电容、振荡频率、温度等具体信息校验波形，可看电缆全长及中央接头的具体地位PRPD 图一三象限的放电图谱反射即地位映像图点击右边寻找反射波，当信号事务较少时，误差领域调大点，而后观察有无柱状放电特点及放电特点波形具体信息栏里可看电缆电容值、频率、阻尼衰减曲线及电缆的介损值。
