变频串联谐振试验装置简介 ----Product introduction
变频串联谐振试验成套装置重要针对交联电缆、水力发电机、主变、母线、GIS等的互换耐压试验，拥有较宽的合用领域，是地、视注县级高压试验部门及电力装置、建试工程单元梦想的耐压设备 。
变频串联谐振试验成套装置重要由变频节造电源、激励变压器、电抗器、电容分压器、赔偿电容器（选配）组成 。
串联谐振在电力系统中利用的利益：
1、所需电源容量大大减幼 。串联谐振电源是利用谐振电抗器和被试品电容谐振产生高电压和大电流的，在整个系统中，电源只必要提供系统中有功亏损的部门，因而，试验所需的电源功率只有试验容量的1/Q 。
2、设备的沉量和体积大大削减 。串联谐振电源中，不只省去了笨沉的大功率调压装置和通常的大功率工频试验变压器，并且，谐振励磁电源只需试验容量的1/Q，使得系统沉量和体积大大削减，通常为通常试验装置的1/10-1/30 。
3、改善输出电压的波形 。谐振电源是谐振式滤波电路，能改善输出电压的波形畸变，获得很好的正弦波形，有效的预防了谐波峰值对试品的误击穿 。
4、预防大的短路电流烧伤故障点 。在串联谐振状态，当试品的绝缘弱点被击穿时，电路立即脱谐，回路电流迅速降落为正常试验电流的1/Q 。而并联谐振或者试验变压器方式做耐压试验时，击穿电流立即上升几十倍，两者相比，短路电流与击穿电流相差数百倍 。所以，串联谐振能有效的找到绝缘弱点，又不存在大的短路电流烧伤故障点的隐患 。
5、不会出现任何复原过电压 。试品产生击穿时，因失去谐振前提，高电压也立即隐没，电弧即刻熄灭，且复原电压的再成立过程很长，很容易在再次达到闪络电压前断开电源，这种电压的复原过程是一种能量堆集的间歇振荡过程，其过程长，并且，不会出现任何复原过电压 。
产品别称：互换耐压谐振装置、变频谐振、变频串联谐振、串联谐振、串联谐振变压器、电气设备变频串联谐振耐压装置、串联谐振试验设备、变频串联谐振试验成套装置
变频串联谐振试验装置参数 ----Technical parameter
| 产品型号 | 产品根基配置 | ||||
| 变频电源 | 激励变压器 | 高压谐振电抗器 | 电容分压器 | 合用领域 | |
| HZBP-88kVA/44kV | HZBP-5kW-1台 | JLB-5kVA-1台 | HZDK-44kVA/22kV-2节 | FRC-50kV-1台 | 8.7/10kV，300mm²以下电缆2km互换耐压试验； 10kV变电站电气互换耐压试验 。 |
| HZBP-75kVA/75kV | HZBP-6kW-1台 | JLB-6kVA-1台 | HZDK-25kVA/25kV-3节 | FRC-80kV-1台 | 8.7/10kV，300mm²以下电缆2km互换耐压试验； 10kV变电站电气互换耐压试验 。 |
| HZBP-132kVA/66kV | HZBP-6kW-1台 | JLB-6kVA-1台 | HZDK-44kVA/22kV-3节 | FRC-70kV-1台 | 8.7/10kV，300mm²以下电缆3km； 26/35kV，300mm²以下电缆1km互换耐压试验； 10kV变电站电气互换耐压试验 。 |
| HZBP-176kVA/66kV | HZBP-10kW-1台 | JLB-10kVA-1台 | HZDK-44kVA/22kV-4节 | FRC-70kV-1台 | 8.7/10kV，300mm²以下电缆4km； 26/35kV，300mm²以下电缆1km互换耐压试验； 10kV变电站电气互换耐压试验 。 |
| HZBP-135kVA/108kV | HZBP-7.5kW-1台 | JLB-7.5kVA-1台 | HZDK-33.75kVA/27kV-4节 | FRC-110kV-1台 | 8.7/10kV，300mm²以下电缆3km； 26/35kV，300mm²以下电缆1km互换耐压试验； 10kV变电站电气互换耐压试验 。 |
| HZBP-270kVA/108kV | HZBP-25kW-1台 | JLB-25kVA-1台 | HZDK-67.5kVA/27kV-6节 | FRC-110kV-1台 | 8.7/10kV，300mm²以下电缆9km； 26/35kV，300mm²以下电缆3km互换耐压试验； 10kV变电站电气互换耐压试验 。 |
| HZBP-405kVA/108kV | HZBP-25kW-1台 | JLB-25kVA-1台 | HZDK-67.5kVA/27kV-6节 | FRC-110kV-1台 | 8.7/10kV，300mm²以下电缆9km； 26/35kV，300mm²以下电缆3km互换耐压试验； 10kV变电站电气互换耐压试验 。 |
| HZBP-540kVA/108kV | HZBP-30kW-1台 | JLB-30kVA-1台 | HZDK-67.5kVA/27kV-8节 | FRC-110kV-1台 | 8.7/10kV，300mm²以下电缆12km； 26/35kV，300mm²以下电缆4km互换耐压试验； 10kV变电站电气互换耐压试验 。 |
| HZBP-648kVA/270kV | HZBP-25kW-1台 | JLB-25kVA-1台 | HZDK-72kVA/45kV-9节 | FRC-270kV-1台 | 8.7/10kV，300mm²以下电缆6km； 26/35kV，300mm²以下电缆2km； 64/110kV，300mm²以下电缆1km互换耐压试验； 10kV，35kV，110kV变电站电气互换耐压试验 。 |
变频串联谐振试验装置职能 ----Product features
●不变性、靠得住性高 。系统选取进口功率元件作为功率变换的主题，电压输出和频率输出不变，电磁兼容设计合理，�；ぶ澳苊缆�，经过屡次高压直接对地短路的测试，系统依然维持无缺，同时系统也有很强的过载能力 。
●自动调谐职能壮大 。系统自动调谐时，从30Hz到300Hz自动扫频，显示扫频曲线，用户能直观地看到系统调谐过程；扫频实现后，系统凭据扫频初步找到的谐振频点，在其±5Hz领域内以0.01Hz为分辨率进行频率细扫，最后精确锁定谐振频率 。
●支持多种试验模式 。系统支持"自动调谐＋手动调压"，"自动调谐＋自动调压"，"手动调谐＋手动调压"等试验模式，推荐使用"自动调谐＋手动调压"模式，既能急剧找到谐振点，又能通过手动调压节造试验过程，安全性更高 。
●系统人机交互界面敦睦 。试验参数设置、试验节造、试验了局等同屏显示，直观清澈，并拥有自动计时及操作提醒职能 。全触摸屏操作及显示，具备试验数据保留和查问 。
●�；ぶ澳苊缆� 。具备零位�；�
●电压输出节造旋钮不在零位时，不容系统启动
●过压�；�，过流�；�，闪络�；さ戎澳�，保障了系统的靠得住性职能 。

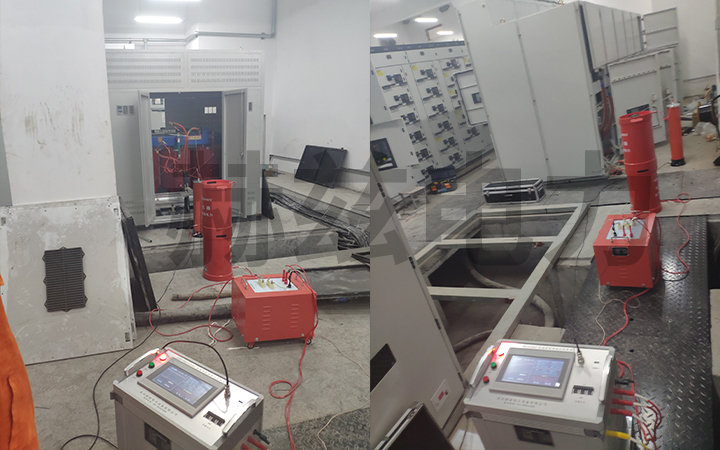

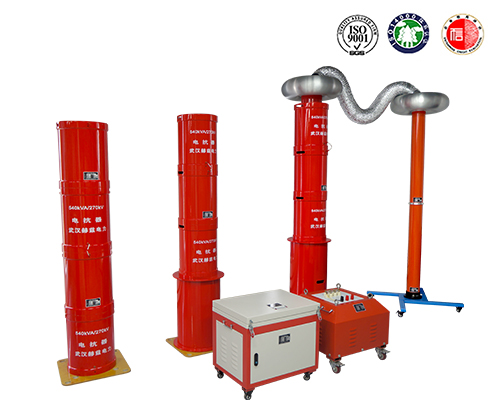

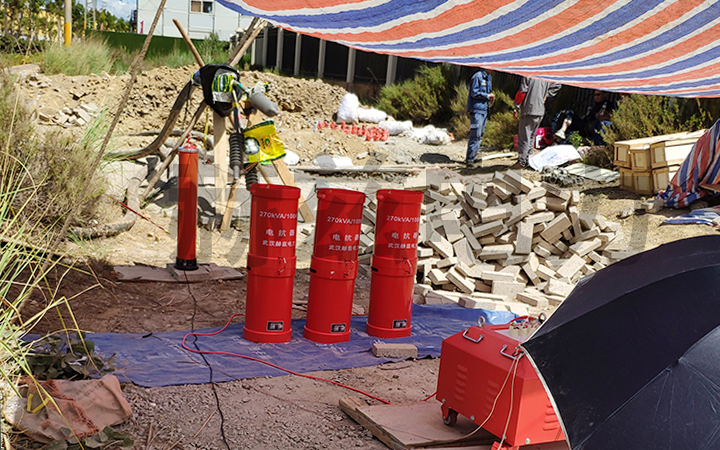

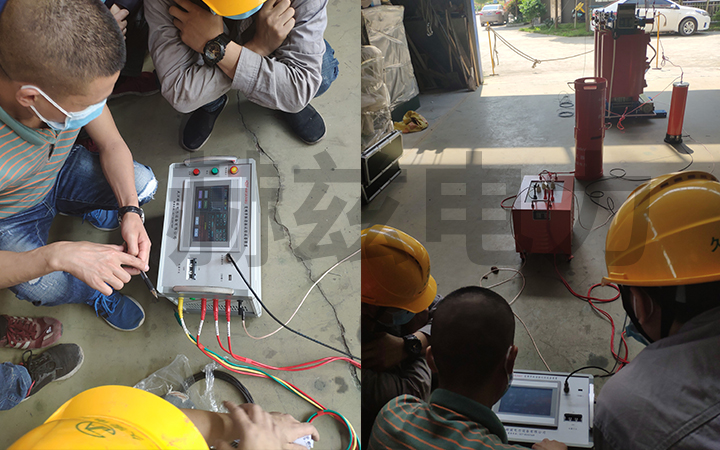

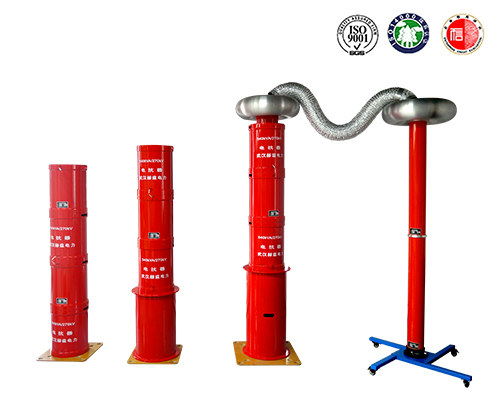

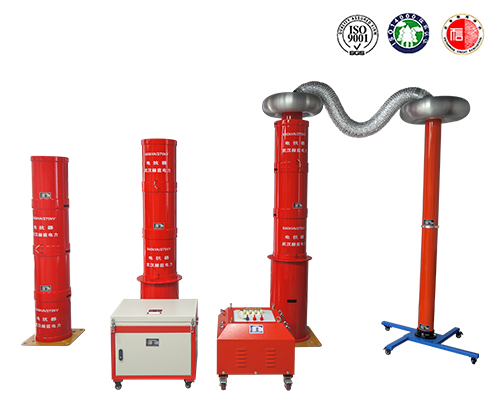

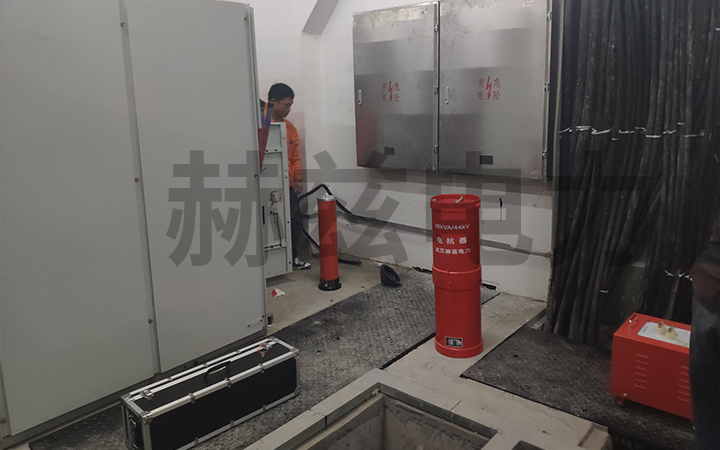

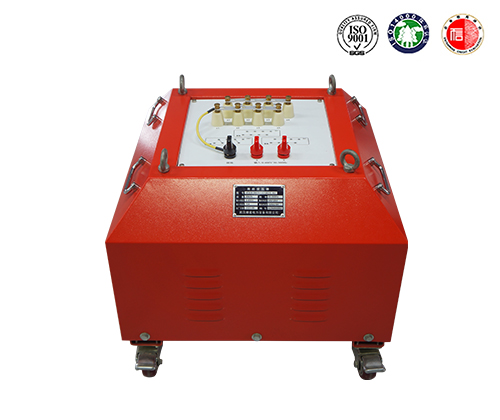

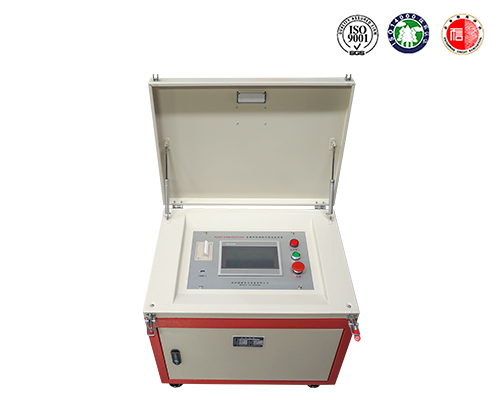

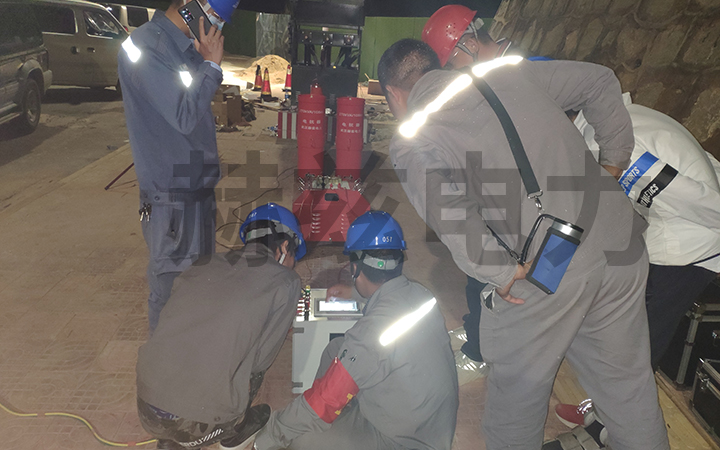

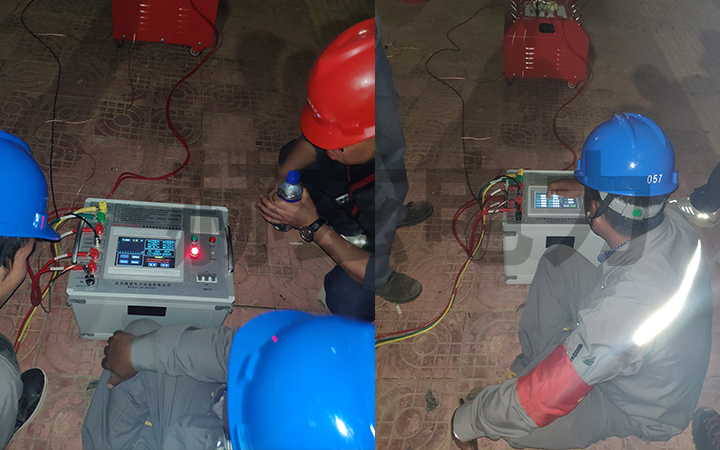

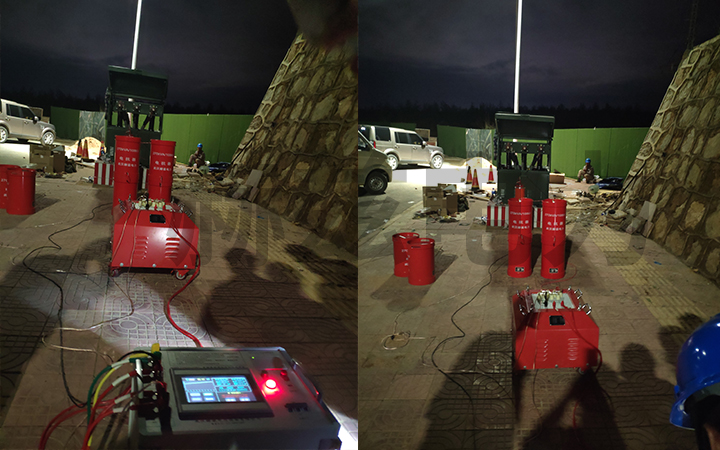

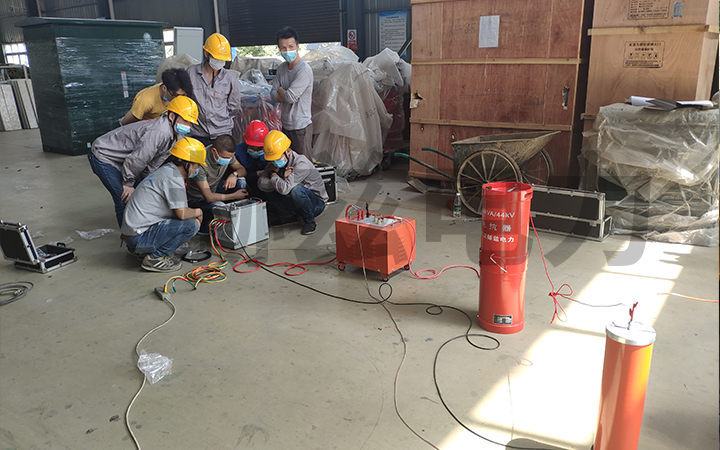

变频串联谐振试验装置图片 ----Picture display
变频串联谐振试验装置附件配件 --------Accessories
本产品HZBP系列变频串联谐振试验装置表具体清单请以说明书或代销合同为准
