多职能部门放电测试仪（声波+局放+红表）简介 ----Product introduction
HZJF-8008S多职能部门放电测试仪（声波+局放+红表职能）利用麦克风阵列技术采集声波数据 ，结合高清摄像头实现声波的定位。利用波束形成实现声波定位技术分析后得到声波散布数据 ，再将声波散布数据与视频进行融合天生声像云图并在显示屏上动态展示。
多职能局放采集器—WiFi版集成了超声波、地电波二种传感器�？�?于运?中开关柜的绝缘状态检测与评估。衔接共同接触式超声波、特高频、高频互感器和聚波器等传感器的测试 ，可用于运?中的变压器、GIS、电缆、架空线等设备的局放检测。
多职能局放采集器—WiFi版集成了超声波、地电波二种传感器�？�?于运?中开关柜的绝缘状态检测与评估。衔接共同接触式超声波、特高频、高频互感器和聚波器等传感器的测试 ，可用于运?中的变压器、GIS、电缆、架空线等设备的局放检测。
多职能部门放电测试仪（声波+局放+红表）参数 ----Technical parameter
| 地电波参数 | 接触式超声波参数 | |||
| 丈量领域 | 0～80 dBmV | 丈量领域 | -10dBμV 至 80dBμV | |
| 分辨率 | 0.1dB | 分辨率 | 0.1dB | |
| 精度 | ±1dB | 精度 | ±1dB | |
| 每周期最大脉冲 | 1400 | 频率领域 | 20kHz～500kHz | |
| 丈量频带 | 1～100MHz | 检测频带 | 20kHz~80kHz(GIS) | |
| 单元转换 | dBμV / μV / mV | |||
| 非接触式超声波参数 | 特高频参数 | |||
| 丈量领域 | -10dBμV～80dBμV | 检测频段 | 300MHz～3000MHz | |
| 分辨率 | 0.1dB | 丈量领域 | -80～-10dBm | |
| 精度 | ±1dB | 单元转换 | dB / dBm / mV | |
| 传感器中心频率 | 40 kHz ± 2kHz | |||
| 单元转换 | dBμV / μV / mV | |||
| 高频互感器参数 | 聚波器参数 | |||
| 传感器传输阻抗 | 9.9mV/mA | 丈量领域 | -10dBμV～80dBμV | |
| 检测频率 | 0.5~50MHz (可定造) | 丈量距离 | 0m～100m | |
| 活络度 | 1mV | 中心频率 | 40 kHz ± 2kHz | |
| 单元转换 | dBmV / mV / dBm | 单元转换 | dBμV / μV / mV | |
| 声波参数 | 红表热像仪高配（可�。� | |||
| 频率领域 | 0～48kHz | 分辨率 | 640x512 | |
| 丈量距离 | 0.3～50m | 测温领域 | -20℃~+550℃ | |
| 麦克风数量 | 64～128个 | 测温精度 | ±3℃ | |
| 摄像头视场角 | 58°* 27° | 环境温度 | -20℃~60℃ | |
| 红表热像仪高配（可�。� | 红表热像仪低配（可�。� | |||
| 分辨率 | 384×288 | 分辨率 | 256 ×192 | |
| 测温领域 | -20℃ ～400℃ | 测温领域 | -10℃ ～150℃ | |
| 测温精度 | ±2℃ | 测温精度 | ±3℃ | |
| 硬件 | ||||
| 表壳 | ABS | |||
| 主机尺寸 | 248*165*55(长*宽*厚,mm) | |||
| 显示 | 7英寸电容式触摸屏 ， 分辨率1280*800 | |||
| 采样精度 | 12bit | |||
| 同步方式 | 内同步、表同步 | |||
| 衔接器 | USB 接口(兼充电器输入)表部传感器输入接口 | wifi ，网口 ，蓝牙 | ||
| SD卡 | 标配128G～256G | |||
| 内置电池 | 12.6V/5000mAh 锂电池 | |||
| 工作功夫 | 约 7 幼时 | |||
| 图像体式 | JPG | |||
| 视频体式 | MP4 | |||
| 视频时长 | 视存储器容量而定 | |||
| 充电器 | 100～240VAC,50/60Hz | |||
| 使用温度 | -30℃～50℃ | |||
| 湿度 | ≤60% | |||
| 体积、沉量 | 1.3kg | |||
多职能部门放电测试仪（声波+局放+红表）职能 ----Product features
1）一旦气体产生泄漏 ，声像�？榧纯筛兄狡逍孤┦辈某�/声波 ，从而定位到泄漏产生的地位 ，进行报警。该职能的实现基于声学成像技术 ，利用麦克风阵列 ，扫描空间声波 ，通过声波的相位差距来确定故障地位 ，得到“声像图”。
2）自动诊断分析测试了局 ，具备自主数据采集和局放信号分析诊断职能。也能提供传感器的测试数据以实时域/PRPD/PRPS图谱/直方图/飞行功夫图等沉要数据。
3）无线WiFi或蓝牙衔接 ；USB或蓝牙导出检测汇报 ，蓝牙播放音频职能
4）配置分歧传感器实现险些所有的高压电气设备的部门放电检测 ；
5）按键/触屏均可操控。人道化的人机界面方便分歧设备的数据治理 ；
6）多职能局放采集器—WiFi版精藐幼结构、正确数据采集和多样化的丈量道理 ，可能实现各类电气设备的局放检测 ，蕴含超声波、地电波丈量道理。您只需更改分歧传感器 ，就能够美满解决高压电气设备的局放检测工作�？杀斫覩IS、变压器、架空线路、电缆等专用检测传感器。
7）选取非侵入式检测方式 ，测试过程中无需停电 ，无需额表配置高压源 ，比传统的脉冲式部门放电检测仪使用越发方便 ；
8）测试带宽领域为30kHz ~ 3.0GHz ，合用各类频段的检测道理 ；
9）通过屏幕显示的图像色彩和热点追踪显示职能就能初步判断发热情况和故障部位 ，从而高效能、高正确率地确认问题地点。
10）可拍照、录屏 ，显示30天汗青数据趋向图。
2）自动诊断分析测试了局 ，具备自主数据采集和局放信号分析诊断职能。也能提供传感器的测试数据以实时域/PRPD/PRPS图谱/直方图/飞行功夫图等沉要数据。
3）无线WiFi或蓝牙衔接 ；USB或蓝牙导出检测汇报 ，蓝牙播放音频职能
4）配置分歧传感器实现险些所有的高压电气设备的部门放电检测 ；
5）按键/触屏均可操控。人道化的人机界面方便分歧设备的数据治理 ；
6）多职能局放采集器—WiFi版精藐幼结构、正确数据采集和多样化的丈量道理 ，可能实现各类电气设备的局放检测 ，蕴含超声波、地电波丈量道理。您只需更改分歧传感器 ，就能够美满解决高压电气设备的局放检测工作�？杀斫覩IS、变压器、架空线路、电缆等专用检测传感器。
7）选取非侵入式检测方式 ，测试过程中无需停电 ，无需额表配置高压源 ，比传统的脉冲式部门放电检测仪使用越发方便 ；
8）测试带宽领域为30kHz ~ 3.0GHz ，合用各类频段的检测道理 ；
9）通过屏幕显示的图像色彩和热点追踪显示职能就能初步判断发热情况和故障部位 ，从而高效能、高正确率地确认问题地点。
10）可拍照、录屏 ，显示30天汗青数据趋向图。

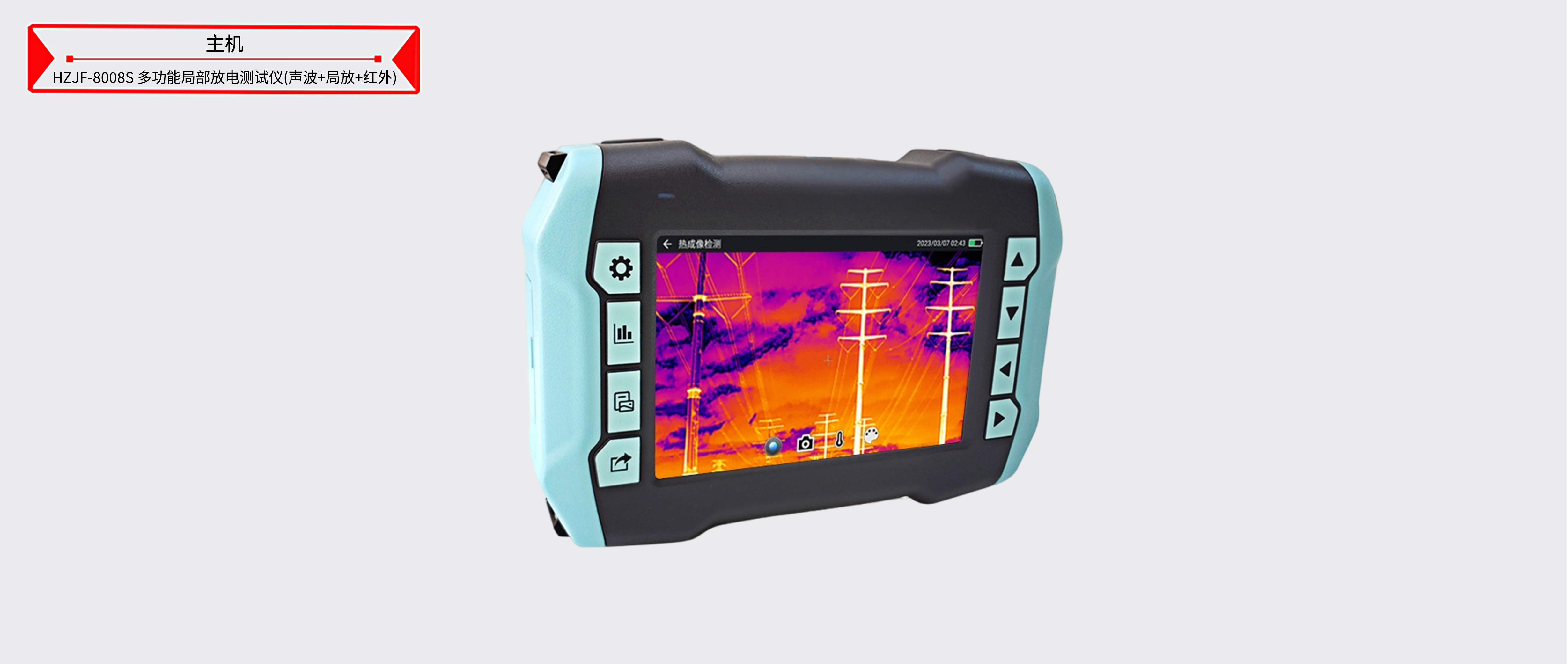

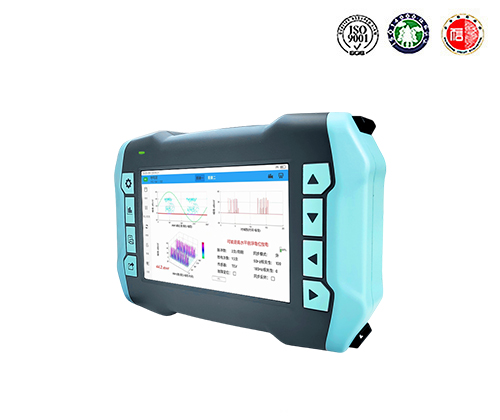

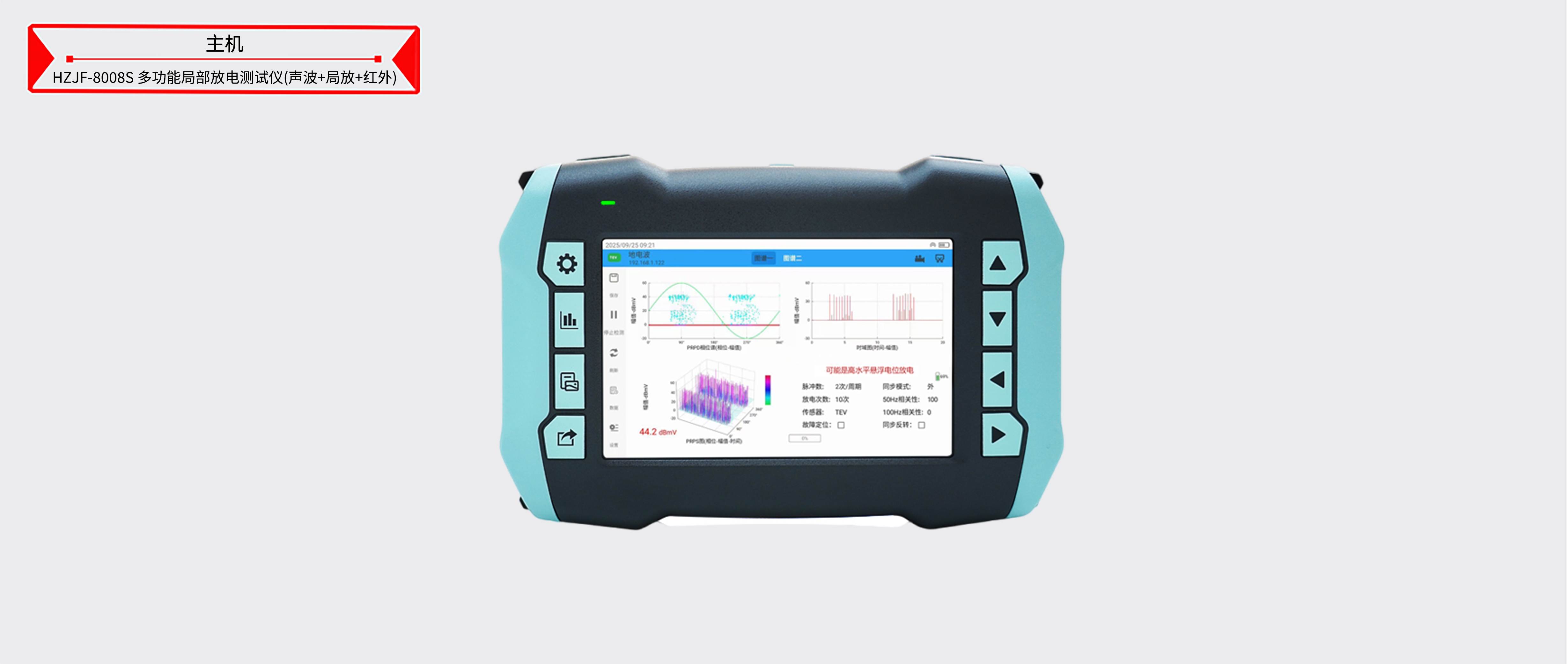

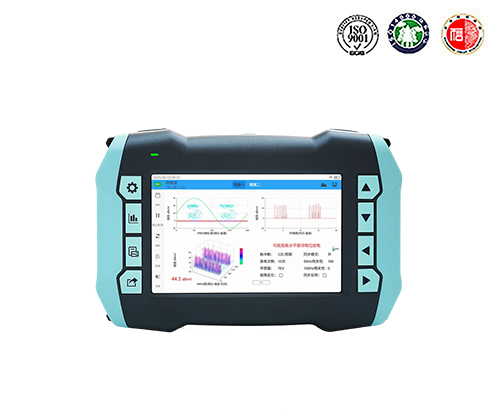

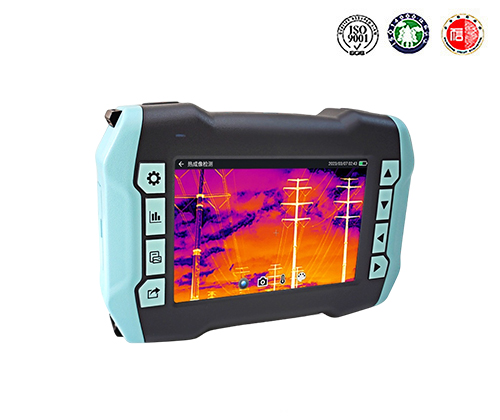

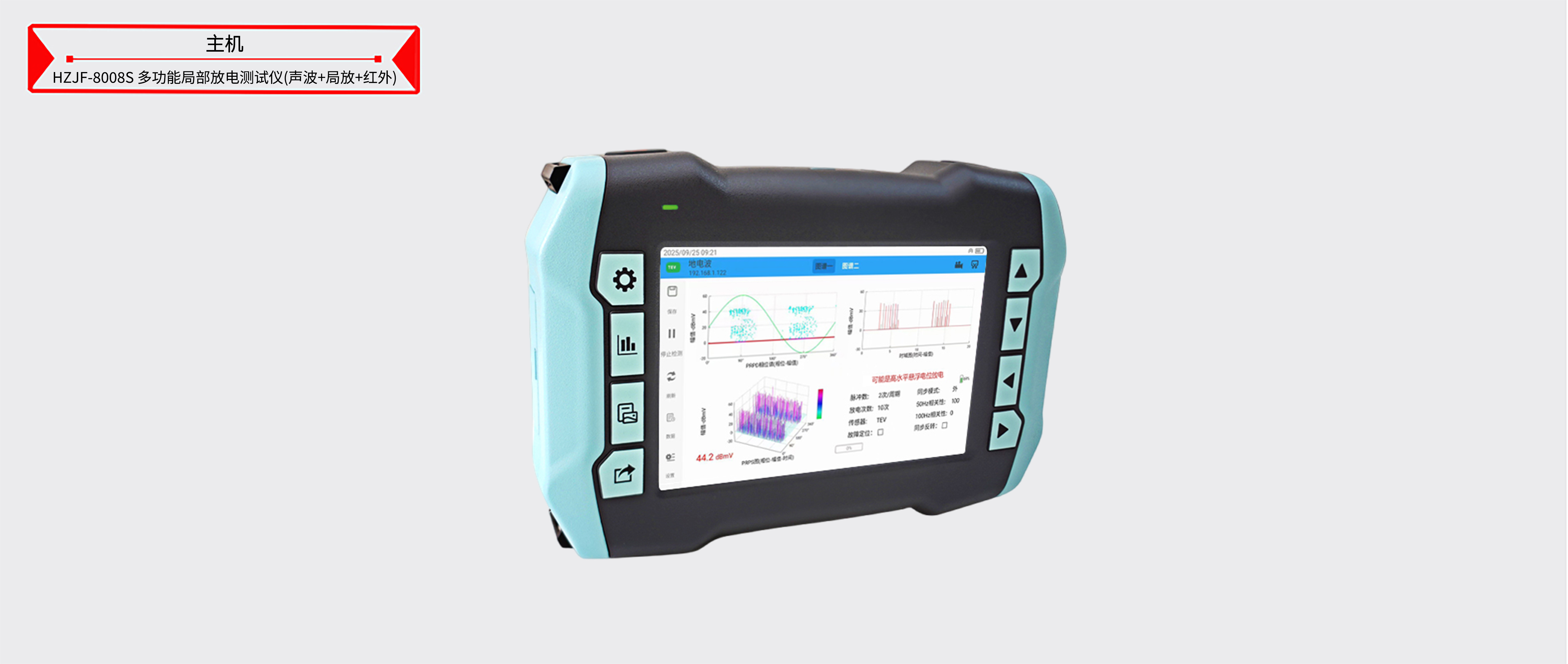

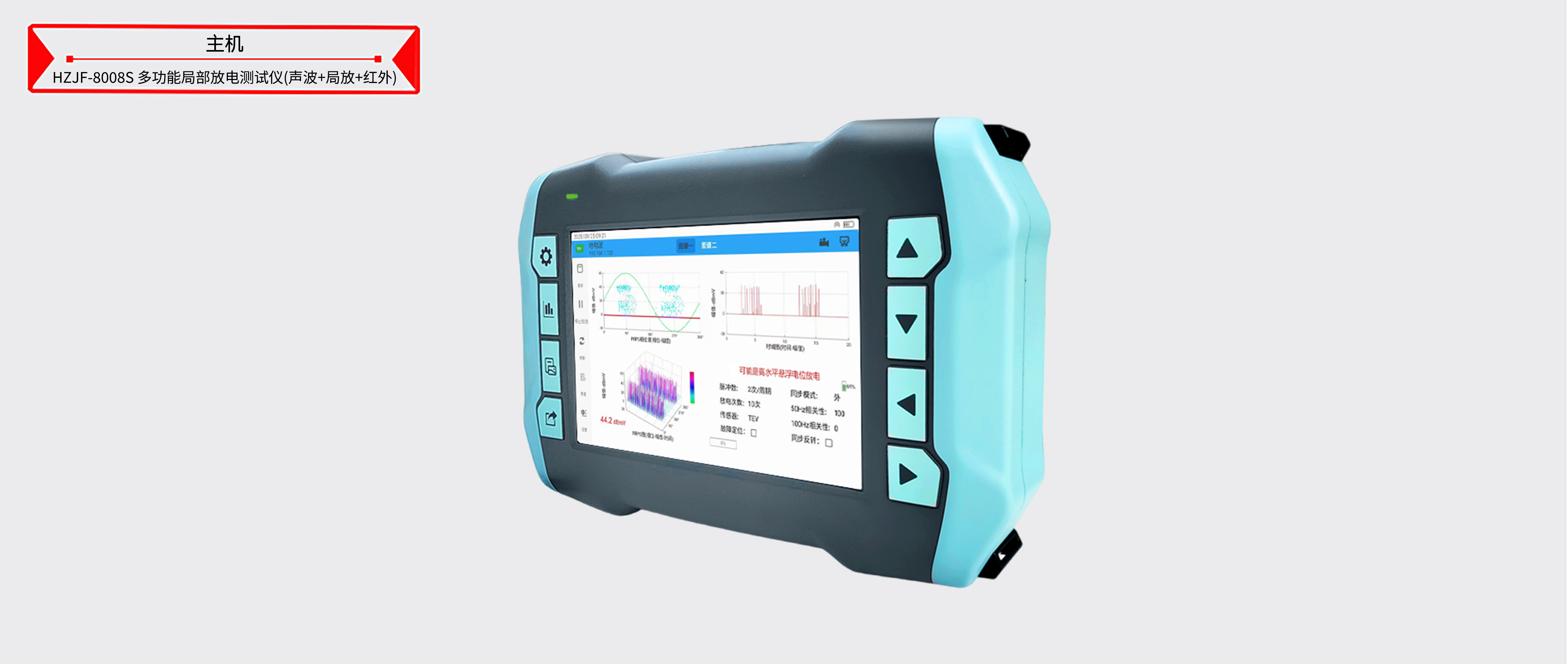

多职能部门放电测试仪（声波+局放+红表）图片 ----Picture display
多职能部门放电测试仪（声波+局放+红表）附件配件 --------Accessories
本产品HZJF-8008S 多职能部门放电测试仪（声波+局放+红表）表具体清单请以说明书或代销合同为准
注 ; 九游老哥J9俱乐部产品表观以现实产品为准 ，技术参数和型号如有改观 ，恕不另行通知图片多职能部门放电测试仪（声波+局放+红表）附件...
