高压介质损耗测试仪简介 ----Product introduction
高压介质损耗测试仪是一种新鲜的丈量介质损耗角正切（tanδ）和电容值（Cx）的自动化仪表 � Ｄ芄辉诠て蹈叩缪瓜� ，现场丈量各类绝缘资料、绝缘套管、电力电缆、电容器、互感器、变压器等高压设备的介质损耗角正切（tanδ）和电容值（Cx） 。介质损耗测试仪亦可表接电源与公司出产的各类规格的高电压等级的尺度电容器配套使用 ，用以丈量高压介损 � ？棺倘拍芰η� 。
介质损耗测试仪选取自动跟踪滋扰抵偿电路 ，将矢量运算法与移相法结合 ，有效地解除强电场滋扰对丈量的影响 ，合用于500kV及其以下电站的现场试验 。
高压介质损耗测试仪参数 ----Technical parameter
| 正确度 | CX:±（读数×1%+1pF） |
| tgδ | ±（读数×1%+0.00040） |
| tgδ领域 | 不限 ，分辨率0.001% ，电容、电赣注电阻三种试品自动鉴别 |
| 抗滋扰指标 | 变频抗滋扰 ，在200%滋扰下仍能达到上述正确度 |
| 电容量领域 | 内施高压： 3pF～60000pF/10kV 60pF～1μF/0.5kV |
| 表施高压： 3pF～1.5μF/10kV 60pF～30μF/0.5kV | |
| 试验电流领域 | 10μA～5A |
| 分辨率 | 最高0.001pF ，4位有效数字 |
| 内施高压 | 设定电压领域：0.5～10kV |
| 最大输出电流 | 200mA |
| 起落压方式 | 陆续滑润调节 |
| 电压精度 | ±(1.5%×读数+10V) |
| 电压分辨率 | 1V |
| 试验频率 | 45、50、55、60、65Hz单频 45/55Hz、55/65Hz、47.5/52.5Hz自动双变频 |
| 频率精度 | ±0.01Hz |
| 表施高压 | 正接线时最大试验电流1A ，工频或变频40-70Hz 反接线时最大试验电流10kV/1A ，工频或变频40-70Hz |
| CVT自激法低压输出 | 输出电压3～50V ，输出电流3～30A |
| 丈量功夫 | 约40s ，与丈量方式有关 |
| 输入电源 | 80V～270VAC ，50Hz/60Hz±1% ，市电或发电机供电 |
| 打印机 | 炜煌A7热敏微型打印机 |
| 环境温度 | -10℃～50℃ |
| 相对湿度 | <90% |
高压介质损耗测试仪职能 ----Product features
●变频抗滋扰
选取变频抗滋扰技术 ，在200%滋扰下仍能正确丈量 ，测试数据不变 ，适合在现场做抗滋扰介损试验 。
●高精度丈量
选取数字波形分析和电桥自校准等技术 ，共同高精度三端尺度电容器 ，实现高精度介损丈量 。
仪器所有量程输入电阻低于2Ω ，解除了丈量电缆附加电容的影响 。
●多级安全�；� ，确保人身和设备安全
高压�；ぃ菏云范搪贰⒒鞔┗蚋哐沟缌鞯唪� ，能以短路方式高速堵截输出 。
低压�；ぃ何蠼�380V、电源颠簸或忽然断电 ，启动�；� ，不会引起过电压 。
接地�；ぃ阂瞧鹘拥夭涣际贡砜谴Ｏ盏缪故� ，启动接地�；� 。
C V T：高压电压和电流、低压电压和电流四个�；は� ，不会败坏设备；误选菜单不会输出激磁电压 。CVT丈量时无10kV高压输出 。
防误操作：两级电源开关；电压、电流实时监示；屡次按键确认；接线端子高/低压明显；缓速升压 ，可迅速降压 ，声光报警 。
防“容升”：丈量大容量试品时会出现电压抬高的“容升”效应 ，仪器能自动跟踪输出电压 ，维持试验电压恒定 。
抗震机能：仪器选取怪异抗震设计 ，可耐受强烈远程运输震荡、颠簸而不会败坏 。
高压电缆：为耐高压绝缘导线 ，可拖地使用 。
●职能壮大 ，产品系列化
●拥有正/反接线 ，内/表尺度电容 ，内/表高压多种工作模式 ，一体化结构 ，可做各类通例介损试验 ，不需表接任何辅助设备 。
●液晶显示 ，菜单操作 ，测试数据丰硕 ，自动分辨电容、电赣注电阻型试品 ，自带微型打印机可打印输出 。
●拥有表接尺度电容器接口 ，可表接油杯做精密绝缘油介损试验 ，可表接固体资料丈量电极做精密绝缘资料介损试验 ，也可表接高压尺度电容器做高电压介损试验 。
●自动鉴别50Hz/60Hz系统电源 ，并支持发电机供电 ，即便频率颠簸大 ，也可正常丈量 。
●内置串联和并联两种介损丈量模型 ，方便仪器检定 。
●可存储255组丈量数据 。
●CVT自激法丈量时 ，C1/C2可一次接线同时测出 ，自动赔偿母线接地和尺度电容器的分压影响 ，毋庸换线和表接任何配件 。
●中文图文菜单 ，大屏幕背光LCD显示更清澈 ，电流电压实时监督 。
●优化的电路设计 ，使正/反接线的正确度和不变性一致 。
●自动鉴别表接高压试验电源频率40Hz～70Hz ，支持工频电源、变频电源和串联谐振电源做大容量高电压介损试验 。
●拥有反接线低压屏蔽职能 ，在220kVCVT母线接地情况下 ，对C11可进行不拆线10kV反接线介损丈量 。

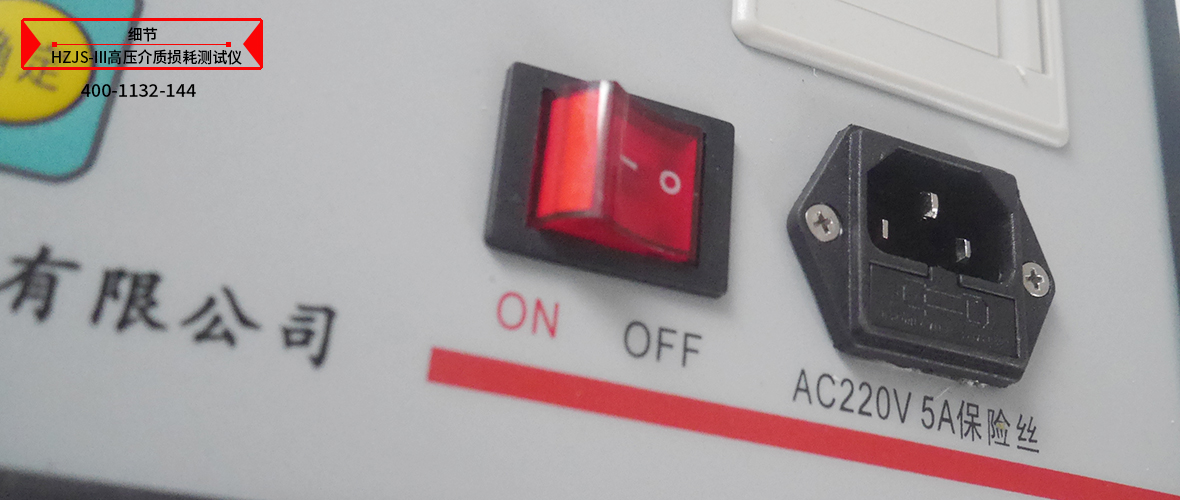

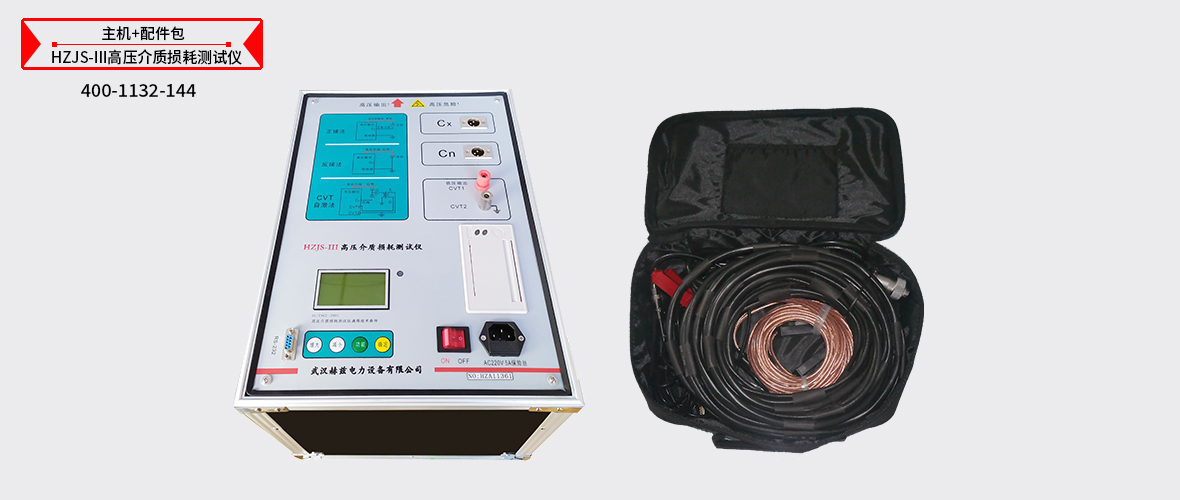

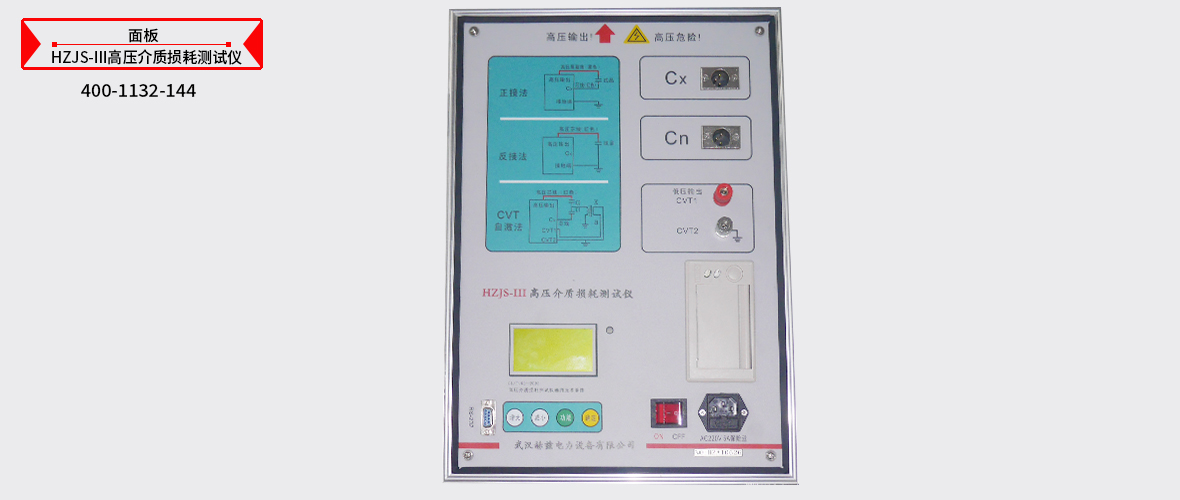

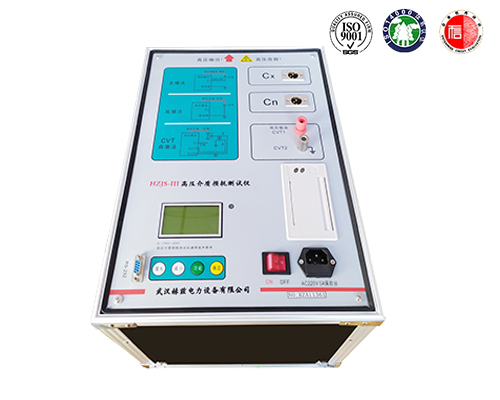

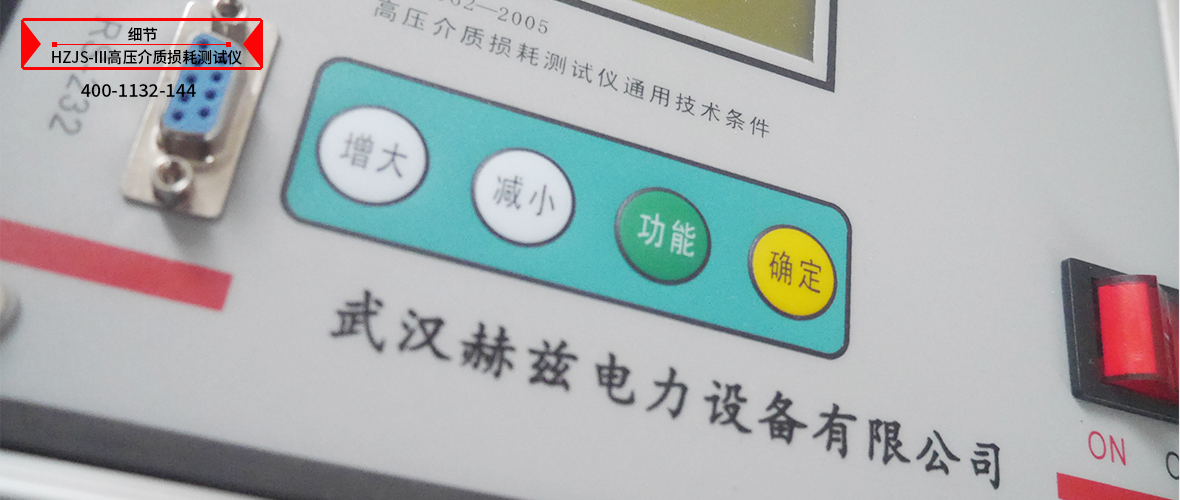

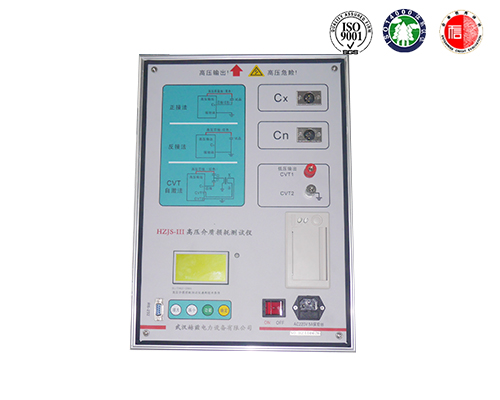

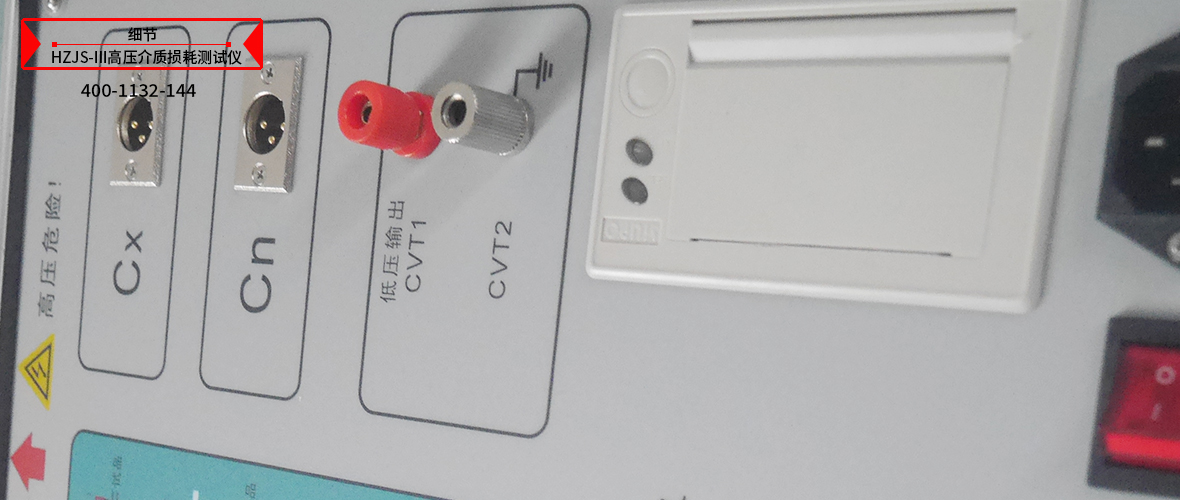

高压介质损耗测试仪图片 ----Picture display
高压介质损耗测试仪附件配件 --------Accessories
本产品HZJS-Ⅲ高压介质损耗测试仪表具体清单请以说明书或代销合同为准
