注明九游老哥J9俱乐部承诺所售每一台「干式变压器材质分析仪（触摸屏版）」均为全新正品，
严苛的对每台出厂设备进行质检，保障精度和机能，在品质上， 干式变压器材质分析仪（触摸屏版）整机均享受质保（另约定的之表），
开具13%增值税专用发票，享有24幼时免费技术领导、软件升级、平生维建等服务。并严格执杏锥电力工业设备购销合同》及《产品服务承诺书》，致意心采办！...
干式变压器材质分析仪（触摸屏版）简介 ----Product introduction
变压器材质分析仪（触摸屏版）是我公司研发人员在原我司变压器容量测试仪基础上升级而成。一连了我司原仪器的体积幼巧、操作单一、使用方便蹬着点，并全面升级了内部处置器、数据采集系统、国标数据，使仪器可用领域更宽，测试精度更高。
本仪器蕴含了变压器容量、变压器空载损耗、变压器负载损耗以及其代号水平判定等职能。仪器内部自带高效力可充电电池，无需表接电源即可工作。电池一次齐全充电可陆续丈量100台套以上的变压器。此表，仪器内可提供三相精密50Hz正弦波互换测试电源，在丈量变压器容量及变压器负载损耗时不必要表接三相测试电源及调压器、升流器等辅助设备，从而大大提高了您的工作效能。
本仪器为多职能丈量仪器，相当于平凡四种测试仪器：即有源变压器容量测试仪+变压器个性参数测试仪+变压器直流电阻测试仪+变压器材质分析仪。它可对多种变压器的材质、容量、型式、空载电流、空载损耗、负载损耗、阻抗电压、直流电阻等一系列工频参数进行精密的丈量。
本产品拥有体积幼、沉量轻、丈量正确度高、不变性好、操作单一等诸多利益。齐全能够取代以往利用多表法丈量变压器损耗和容量的步骤，接线更单一，测试、纪录更方便，使您的工作效能得到了大幅度的提升。
本仪器蕴含了变压器容量、变压器空载损耗、变压器负载损耗以及其代号水平判定等职能。仪器内部自带高效力可充电电池，无需表接电源即可工作。电池一次齐全充电可陆续丈量100台套以上的变压器。此表，仪器内可提供三相精密50Hz正弦波互换测试电源，在丈量变压器容量及变压器负载损耗时不必要表接三相测试电源及调压器、升流器等辅助设备，从而大大提高了您的工作效能。
本仪器为多职能丈量仪器，相当于平凡四种测试仪器：即有源变压器容量测试仪+变压器个性参数测试仪+变压器直流电阻测试仪+变压器材质分析仪。它可对多种变压器的材质、容量、型式、空载电流、空载损耗、负载损耗、阻抗电压、直流电阻等一系列工频参数进行精密的丈量。
本产品拥有体积幼、沉量轻、丈量正确度高、不变性好、操作单一等诸多利益。齐全能够取代以往利用多表法丈量变压器损耗和容量的步骤，接线更单一，测试、纪录更方便，使您的工作效能得到了大幅度的提升。
干式变压器材质分析仪（触摸屏版）参数 ----Technical parameter
1、内置电源输出领域：
电压：0～10V 电流：0～10A
2、个性通路测试量程及精度：
电压量程：AC 750V 精度，±0.2%（F.S）±1个字
电流量程：AC 100A 精度，±0.2%（F.S）±1个字
3、直阻测试量程：
0.001Ω-0.1Ω （10A）；0.03Ω-1Ω （5A）
0.06Ω-5Ω （1A）；0.1Ω-50Ω （200mA）
0.3Ω-200Ω （40mA）；100Ω-100kΩ （<5mA)
4、直阻测试正确度：0.2%±2μΩ
5、分辨率：0.1μΩ
6、功率及其他指标丈量精度功率：
±0.5%（F.S）（CosΦ>0.1）,
±1.0%（F.S）（0.02<CosΦ<0.1）
空（负）载损耗丈量：±2%（0.1≤CosΦ≤1）
7、变压器容量测试领域：6.3~125000KVA
8、工作温度：-20℃～+60℃
9、充电器电源要求：市电 AC160V～265V
10、绝缘度：
⑴、容量测试、电压、电流输入点对机壳的绝缘电阻≥100MΩ
⑵、充电电源输入对机壳之间接受工频2KV（有效值），测试时长1分钟
11、体积：40cm×30cm×19cm
12、沉量：5㎏
电压：0～10V 电流：0～10A
2、个性通路测试量程及精度：
电压量程：AC 750V 精度，±0.2%（F.S）±1个字
电流量程：AC 100A 精度，±0.2%（F.S）±1个字
3、直阻测试量程：
0.001Ω-0.1Ω （10A）；0.03Ω-1Ω （5A）
0.06Ω-5Ω （1A）；0.1Ω-50Ω （200mA）
0.3Ω-200Ω （40mA）；100Ω-100kΩ （<5mA)
4、直阻测试正确度：0.2%±2μΩ
5、分辨率：0.1μΩ
6、功率及其他指标丈量精度功率：
±0.5%（F.S）（CosΦ>0.1）,
±1.0%（F.S）（0.02<CosΦ<0.1）
空（负）载损耗丈量：±2%（0.1≤CosΦ≤1）
7、变压器容量测试领域：6.3~125000KVA
8、工作温度：-20℃～+60℃
9、充电器电源要求：市电 AC160V～265V
10、绝缘度：
⑴、容量测试、电压、电流输入点对机壳的绝缘电阻≥100MΩ
⑵、充电电源输入对机壳之间接受工频2KV（有效值），测试时长1分钟
11、体积：40cm×30cm×19cm
12、沉量：5㎏
干式变压器材质分析仪（触摸屏版）职能 ----Product features
- 选取ARM+FPGA+ADC模式，并配以RT-Thread实时操作系统，仪器系统更稳重，丈量精度更高。
- 7寸彩色高亮液晶，触摸屏，Win8风格界面，中文输入，全中文菜单。
- 拥有美满电子援手，各项操作均有接线图和文字描述，操作直观单一。
- 内置大容量存储器，USB口通讯，现场测试数据均可保留，凭据客户必要能够将数据上传到PC机。
- 拥有法式远程升级职能，凭据客户要求能够远程升级仪器法式。
- 在各测试界面下均能够观察实时电压通路、电流通路的情况。
- 能够提供各变压器个性测试时电压、电流通路的谐波情况，并用柱状图显示。
- 通过单一界面实时显示测试电路的电压、电流、频率、功率因数、有功功率、无功功率、视在功率，并能够绘造向量图，以便于判断现场接线情况。
- 标配特造现场低压短接线，无需螺丝和扳手，可牢固短接被测变压器接线柱，方便现场测试。
- 可现场丈量多种配变、电变变压器容量，无需另配电源，检测更方便、更快捷
- 结合表配电源以及调压、升压、升流等设备，可丈量各类变压器的空载电流、空载损耗、阻抗电压、负载损耗等变压器个性数据
- 所有测试了局均自动进行了有关校对。您只需输入有关参数（如温度、空载校对系数等），仪器即可自动进行诸如：波形畸形校对、温度校对、非额定电压校对、非额定电流校对等多种校对，使测试了局正确度更高
- 变压器个性丈量中，电压最大量程可达750V，电流最大量程达100A，且内部配有�；さ缏�。丈量时不用切换档位既可保障丈量精度，更不用不安因档位选错而烧坏仪器
- 变压器个性测试时，电压、电流量程均能够极度矫捷、轻便的进行扩大，只需单一的通过表接电压互感器、电流互感器即可，大大加宽了仪器的测试领域
- 凭据测试了局中的空载、负载损耗，可自动推定三相油浸式配变、电变变压器的机能水平，供工作人员现场参考。
- 直阻测试提供6档输出电流选择，最大能够输出10A电流。
- 参数设置越发美满，能够设置变压器的测试绕阻、分接地位、测试相别、试品温度、折算温度值等。
- 拥有音响放电报警，削减误操作。

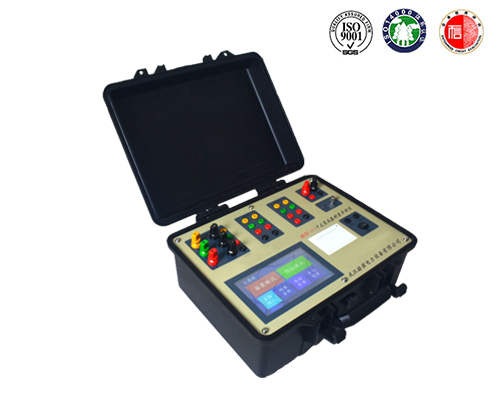

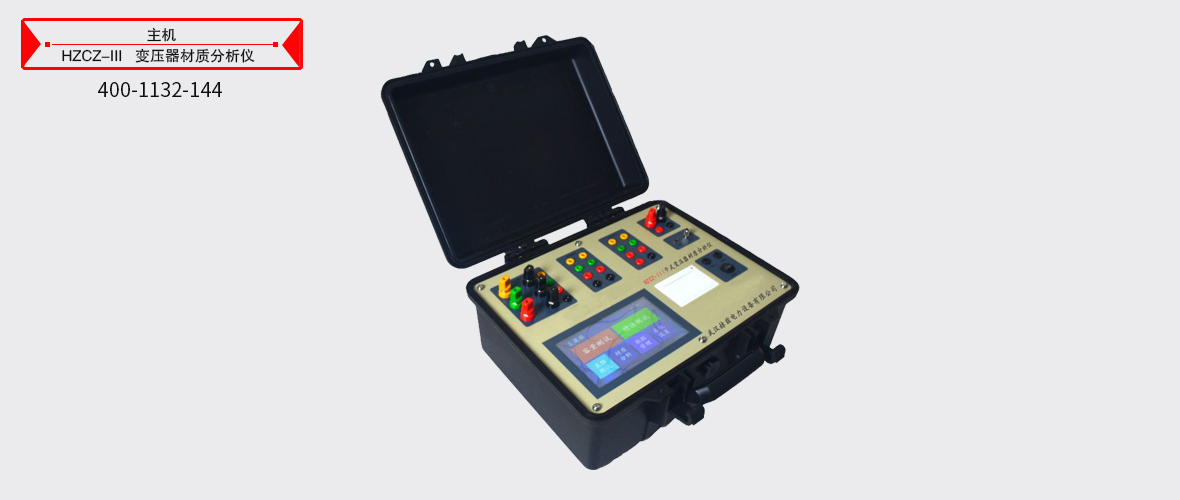

干式变压器材质分析仪（触摸屏版）图片 ----Picture display
干式变压器材质分析仪（触摸屏版）附件配件 --------Accessories
本产品HZCZ-III干式变压器材质分析仪（触摸屏版）表具体清单请以说明书或代销合同为准
注 ; 九游老哥J9俱乐部产品表观以现实产品为准，技术参数和型号如有改观，恕不另行通知图片干式变压器材质分析仪（触摸屏版）附件...
