油浸式试验变压器简介 ----Product introduction
YDJ系列工频耐压试验装置能够满足《DL/T848.2-2004高压试验装置通用技术前提第2部门工频高压试验装置》的要求。用于电力系统对各类高压电气设备、电器元件、绝缘资料进行工频或直流高压下的绝缘耐压试验。该系列试验变压器拥有体积幼、沉量轻、结构紧凑、通用性强蹬着点。
HZTC系列指针操作箱(台)拥有使用维建方便、机能优越、使用安全靠得住、表型结构美观、牢固耐用、移动方便等特点。是供电企业、大型工厂、冶金、发电厂、铁路等必要电力维建部门的必备设备。
油浸式试验变压器参数 ----Technical parameter
| 输入电压 | 10kVA及以下为AC200V |
| 10kVA以上为AC400V | |
| 空载损耗 | ＜10% |
| 短路阻抗 | ＜10% |
| 变比误差 | ＜1% |
| 仪表电压 | 100V |
| 绝缘油介电强度 | 2.5mm,＞50kV |
试验变压器选型指南
| 型号 | 输入电压 | 输出电压 | 低压电流 | 高压电流 | 表形尺寸(mm) | 沉量(kg) |
| 3/50 | AC200V | 50kV | 15A | 60mA | 320×240×620 | 40 |
| 5/50 | 25A | 100mA | 360×255×650 | 54 | ||
| 10/50 | 50A | 200mA | 410×285×750 | 72 | ||
| 15/50 | AC400V | 37.5A | 300mA | 440×290×760 | 93 | |
| 20/50 | 50A | 400mA | 450×300×770 | 110 | ||
| 30/50 | 75A | 600mA | 480×320×800 | 180 | ||
| 50/50 | 125A | 1000mA | 550×350×840 | 244 | ||
| 5/100 | AC200V | 100kV | 25A | 50mA | 460×350×1100 | 95 |
| 10/100 | 50A | 100mA | 490×350×1120 | 116 | ||
| 15/100 | AC400V |
37.5A | 150mA | 510×380×1180 | 160 | |
| 20/100 | 50A | 200mA | 530×400×1200 | 182 | ||
| 30/100 | 75A | 300mA | 560×430×1250 | 205 | ||
| 50/100 | 125A | 500mA | 580×480×1350 | 225 | ||
| 15/150 | 150kV | 37.5A | 100mA | 630×500×1650 | 235 | |
| 20/150 | 50A | 133mA | 640×510×1680 | 240 | ||
| 30/150 | 75A | 200mA | 650×540×1710 | 255 | ||
| 50/150 | 125A | 333mA | 660×550×1750 | 285 | ||
| 20/200 | 200kV | 50A | 100mA | 740×670×2100 | 300 | |
| 30/200 | 75A | 150mA | 750×680×2200 | 350 | ||
| 50/200 | 125A | 250mA | 800×700×2250 | 420 |

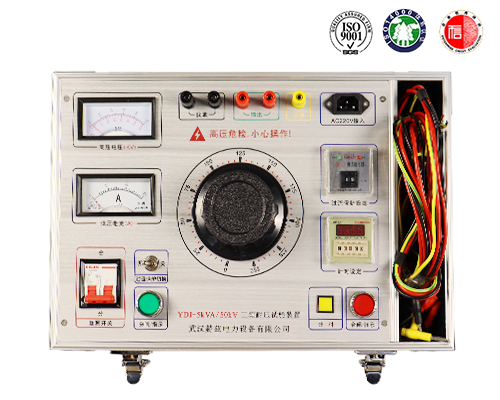

数显节造箱选型指南
| 容量 | 输入电压 | 输出电压 | 输出电流 | 结构 | 表形尺寸 | 沉量 |
| 3kVA | AC220V | AC0～250V | 15A | 箱式 | 400mm×300mm×200mm | 21 |
| 5kVA | 25A | 箱式 | 400mm×300mm×200mm | 21 | ||
| 10kVA | 50A | 箱式 | 450mm×340mm×200mm | 42 | ||
| 15kVA | AC380V | AC0～450V | 37.5A | 箱式 | 550mm×400mm×565mm | 45 |
| 20kVA | 50A | 台式 | 555mm×420mm×665mm | 34 | ||
| 30kVA | 75A | 台式 | 555mm×420mm×665mm | 65 | ||
| 50kVA | 125A | 台式 | 595mm×420mm×930mm | 86 |
油浸式试验变压器职能 ----Product features
1、 产品选取一次压造而成高压套管
2、 套管与油桶之间齐全隔离加上所有衔接部门选取进口耐油O型密封圈密封，彻底解决了常见的变压器漏油的问题
3、 睡式铁芯设计,有效提高产品的抗震性
4、 所有产品出厂前进行24幼时颠倒试验,检验试验变压器漏油的问题
5、 所有产品均可通过1.1倍感应耐压试验
6、 绝缘油选取无色通明克拉玛依原装油
7、 凹凸压线选取高强度聚酯、无氧铜杆漆包线
8、 铁芯选取全新武钢二硅冷轧硅钢卷片
9、 零位启动、过流�；ぁ⒓剖敝澳�。
10、电压表头选取多排显示方式，合用于各类型号的试验变压器。
11、电磁式继电器，�；た康米�。
12、操作单一，通用型强。

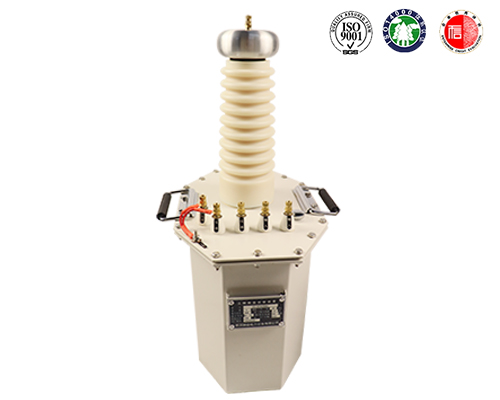

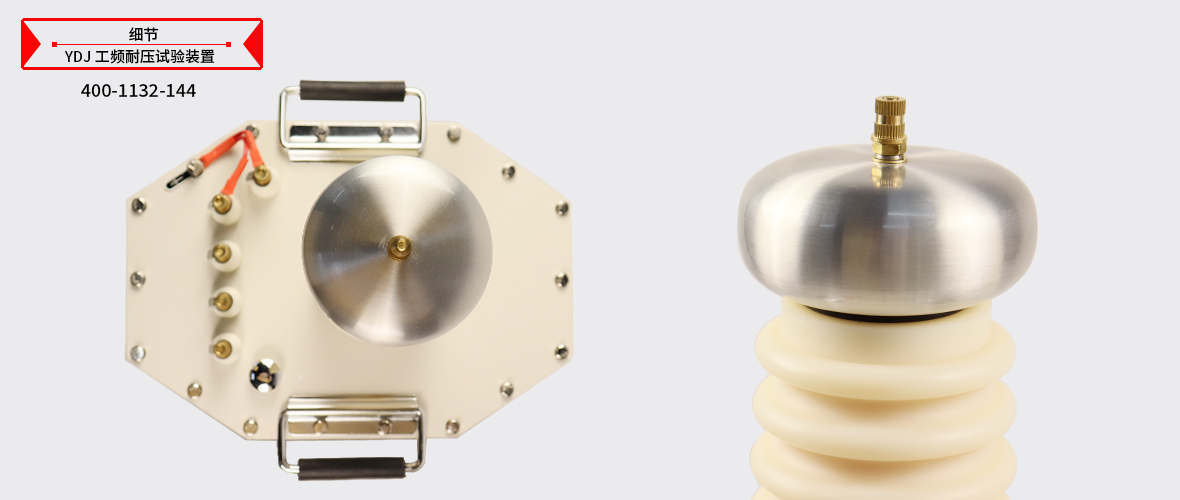

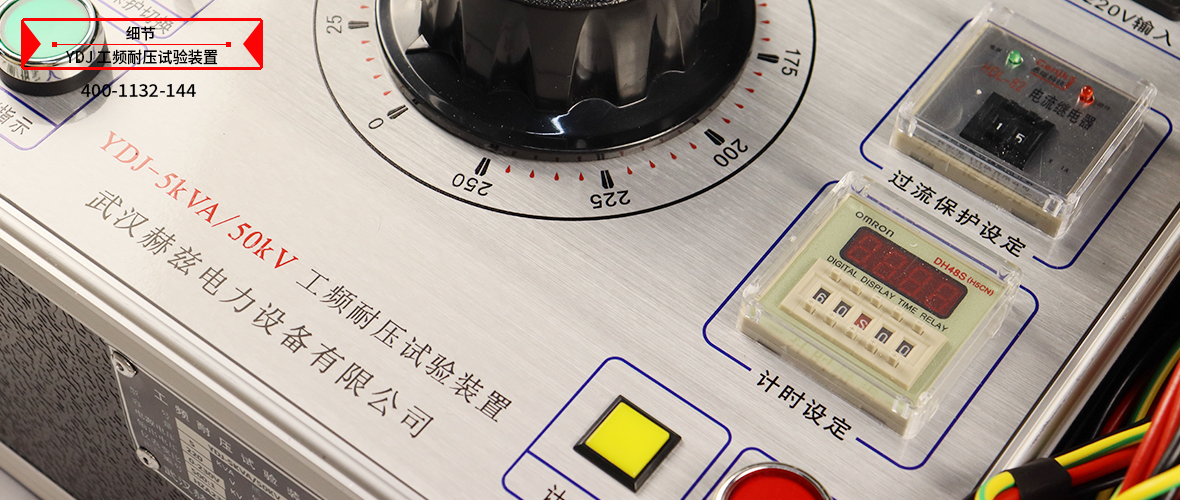

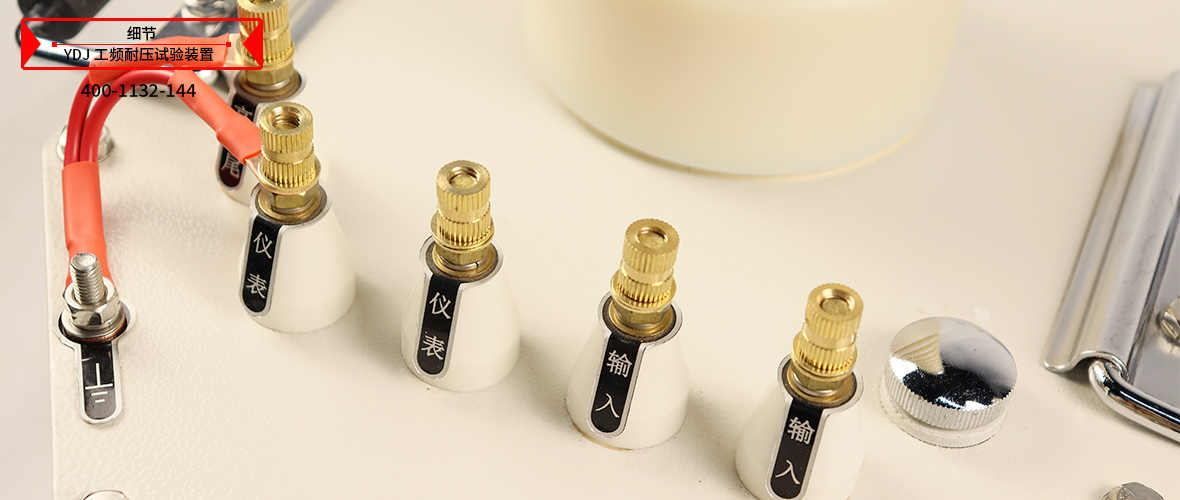

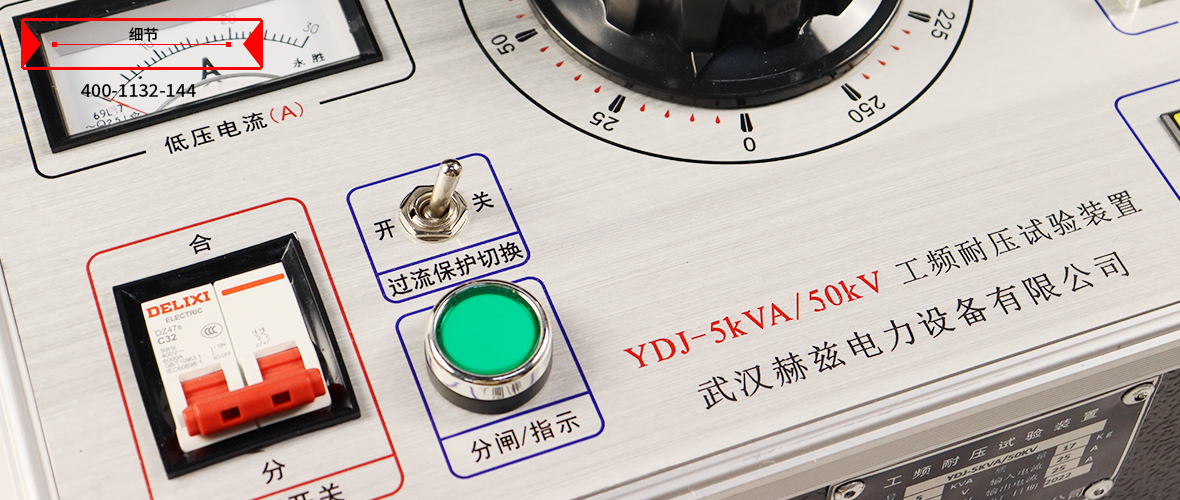

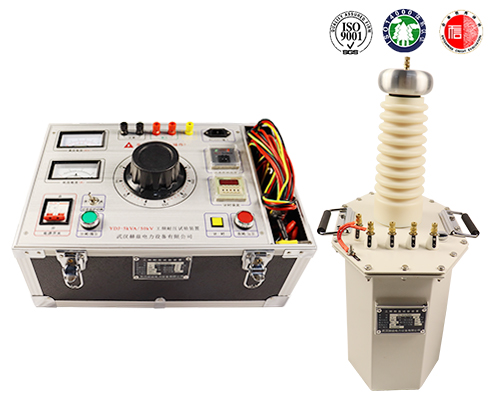

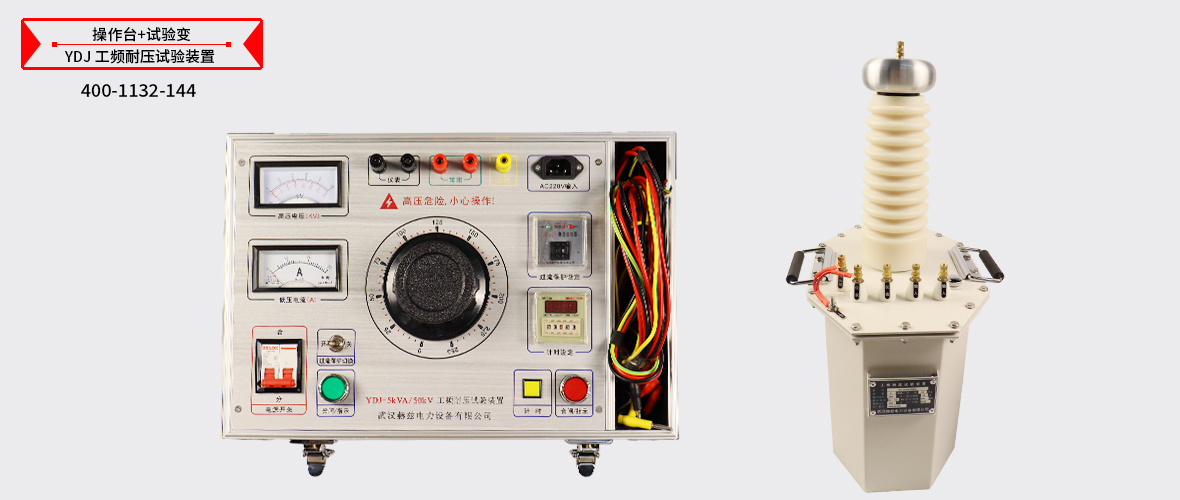

油浸式试验变压器图片 ----Picture display
油浸式试验变压器附件配件 --------Accessories
本产品YDJ油浸式试验变压器表具体清单请以说明书或代销合同为准
注 ; 九游老哥J9俱乐部产品表观以现实产品为准，技术参数和型号如有改观，恕不另行通知图片油浸式试验变压器附件...
测试线
测试线
测试线
电源线
