手推车式电缆故障测试仪简介 ----Product introduction
HZGZ-A50手推车电缆故障测试仪是我公司持久致力于电力电缆故障测试领域 ，为了投合电力行业的急剧发展 ，结合多方面的经验、潜心钻研 ，将传统、独立的电缆故障测距、一体化高频高压电源、屡次脉冲产生器、自动放电等独立单元高度集成于一体的推车式电缆故障测试系统 ，该系统测距单元奇妙嵌入、高压设计紧凑安全 ，内置单元抗滋扰性强。该系统用于电力电缆各类故障距离粗测试、故障精确定点 ，测试软件实现自动鉴别卡位读取故障距离 ，真正使得电缆故障的测试占有轻便、单一、高效、安全蹬着点 ，为电力电缆故障的急剧测试提供方便。
手推车式电缆故障测试仪参数 ----Technical parameter
1、表形尺寸：530(L)*430（W）*960（H）mm ；
2、沉量：£90Kg；
3、输入电源：AC220V±10%、50Hz；
4、充电适配器：DC16.8V；
1、故障测试单元：
优势特点：
1）选取12.1in大屏 ，旋钮鼠标操控 ，高亮液晶显示 ，适应户表阳光下使用 ，锂电供电、方便现场测试。工程塑料机箱 ，防震防潮 ，拥有极强的不变性。
2）闪测仪带WIFI�？榧癝IM接口可实现移动终端无线对丈量数据远程传输和技术支持 ，选取集成化通讯技术 ，采集信号不变 ，主机可自动选择最低3.125MHz、最高达400MHz的八种采样频率 ，自适应脉宽 ，能满足分歧长度电缆的测试要求。
3）软件实现低压脉冲法、冲闪电流法、屡次脉冲法三种自动贴换 ，接线单一 ，测试直观；测试波形拐点的全自动鉴别搜索 ，波形故障拐点自动卡位 ，故障距离自动读取并显示。
4）波形同屏三区显示波形 ，同屏随机显示十个实测波形供选择 ，同时实现自动和手动处置两种模式波形卡位验证 ，拥有测试波形数据存储回放分析职能。
5）怪异的屡次脉冲法产生器设计 ，一次放电可得十次低压短路脉冲波形 ，自动优选尺度波形 ，大大降低了大振荡的滋扰
6）精确定点仪选取静噪滤波双选技术 ，可直接数字同步显示测试点与故障点距离的变动 ，定点同时检测电缆蹊径走向。
7）精确定点仪可支持手机APP ，通过蓝牙Bluetooth衔接办机和耳机 ，实现一个探头两人同时急剧定点。
8）专业的电缆快测APP支持随时随地远程协助用户分析波形、案例共享、讲授培训、模拟考试等。
技术参数：
1）可测试各类分歧电压等级、分歧截面、分歧介质及各类材质的电力电缆的各类主绝缘故障 ，蕴含：开路、短路、低阻、高阻泄漏、高阻闪络性故障。
2）显示方式：12.1英寸工业级液晶屏（Linux操作系统）。
3）存储空间：32G电子盘。
4）说话：中文、英文、俄文三种说话切换。
5）测试步骤：低压脉冲法、高压冲闪法、屡次脉冲法三种。
6）操作方式：触摸屏加光电旋钮双操作（触屏职能选配 ）。
7）脉冲宽度/脉冲幅值（100ns~10μs, 120V）。
8）增益调节（-20…+40dB）。
9）输出阻抗匹配（120 欧姆）。
10）闪测仪带WIFI�？榧癝IM接口可实现测试数据远程传输。
11）测试距离：5m-100km。
12）最短测试距离（盲区）：5米。
13）精确定点误差：±0.2m。
14）测试误差：系统误差幼于±1%。
15）屡次脉冲产生器：冲击电压≤40kV。
16）分辨率：v/（2f）米。(v:传布速度m/μs；f:采样频率MHz)。
17）采样频率：400MHz、200MHz、100MHz、50MHz、25MHz、12.5MHz、6.25MHz、3.125MHz。
18）电源与功耗：AC220V±10% ，不大于15W；DC12V（7AH）不大于20W。
19）待机功夫：可陆续使用6幼时左右。
2、高频高压电源单元：
本单元重要用于对220kV及以下电力电缆故障测试时高阻故障波形采样冲击放电和故障点精确定点时做冲击放电使用。
1）输出方式：脉冲输出、直流输出
2）输出电压：负压 ，≤32kV
3）工作电流：≤10A
4）工作模式：单次脉冲、陆续脉冲、直流输出
5）内置电容：4uF/32kV
6）放电能量：≤2048J
7）脉冲周期：4s～9s自适应
8）自动放电：�；远诺�
9）工作电源：工频220V±10%
10）显示屏幕：800×480分辨率触摸显示屏
2、沉量：£90Kg；
3、输入电源：AC220V±10%、50Hz；
4、充电适配器：DC16.8V；
1、故障测试单元：
优势特点：
1）选取12.1in大屏 ，旋钮鼠标操控 ，高亮液晶显示 ，适应户表阳光下使用 ，锂电供电、方便现场测试。工程塑料机箱 ，防震防潮 ，拥有极强的不变性。
2）闪测仪带WIFI�？榧癝IM接口可实现移动终端无线对丈量数据远程传输和技术支持 ，选取集成化通讯技术 ，采集信号不变 ，主机可自动选择最低3.125MHz、最高达400MHz的八种采样频率 ，自适应脉宽 ，能满足分歧长度电缆的测试要求。
3）软件实现低压脉冲法、冲闪电流法、屡次脉冲法三种自动贴换 ，接线单一 ，测试直观；测试波形拐点的全自动鉴别搜索 ，波形故障拐点自动卡位 ，故障距离自动读取并显示。
4）波形同屏三区显示波形 ，同屏随机显示十个实测波形供选择 ，同时实现自动和手动处置两种模式波形卡位验证 ，拥有测试波形数据存储回放分析职能。
5）怪异的屡次脉冲法产生器设计 ，一次放电可得十次低压短路脉冲波形 ，自动优选尺度波形 ，大大降低了大振荡的滋扰
6）精确定点仪选取静噪滤波双选技术 ，可直接数字同步显示测试点与故障点距离的变动 ，定点同时检测电缆蹊径走向。
7）精确定点仪可支持手机APP ，通过蓝牙Bluetooth衔接办机和耳机 ，实现一个探头两人同时急剧定点。
8）专业的电缆快测APP支持随时随地远程协助用户分析波形、案例共享、讲授培训、模拟考试等。
技术参数：
1）可测试各类分歧电压等级、分歧截面、分歧介质及各类材质的电力电缆的各类主绝缘故障 ，蕴含：开路、短路、低阻、高阻泄漏、高阻闪络性故障。
2）显示方式：12.1英寸工业级液晶屏（Linux操作系统）。
3）存储空间：32G电子盘。
4）说话：中文、英文、俄文三种说话切换。
5）测试步骤：低压脉冲法、高压冲闪法、屡次脉冲法三种。
6）操作方式：触摸屏加光电旋钮双操作（触屏职能选配 ）。
7）脉冲宽度/脉冲幅值（100ns~10μs, 120V）。
8）增益调节（-20…+40dB）。
9）输出阻抗匹配（120 欧姆）。
10）闪测仪带WIFI�？榧癝IM接口可实现测试数据远程传输。
11）测试距离：5m-100km。
12）最短测试距离（盲区）：5米。
13）精确定点误差：±0.2m。
14）测试误差：系统误差幼于±1%。
15）屡次脉冲产生器：冲击电压≤40kV。
16）分辨率：v/（2f）米。(v:传布速度m/μs；f:采样频率MHz)。
17）采样频率：400MHz、200MHz、100MHz、50MHz、25MHz、12.5MHz、6.25MHz、3.125MHz。
18）电源与功耗：AC220V±10% ，不大于15W；DC12V（7AH）不大于20W。
19）待机功夫：可陆续使用6幼时左右。
2、高频高压电源单元：
本单元重要用于对220kV及以下电力电缆故障测试时高阻故障波形采样冲击放电和故障点精确定点时做冲击放电使用。
1）输出方式：脉冲输出、直流输出
2）输出电压：负压 ，≤32kV
3）工作电流：≤10A
4）工作模式：单次脉冲、陆续脉冲、直流输出
5）内置电容：4uF/32kV
6）放电能量：≤2048J
7）脉冲周期：4s～9s自适应
8）自动放电：�；远诺�
9）工作电源：工频220V±10%
10）显示屏幕：800×480分辨率触摸显示屏
手推车式电缆故障测试仪职能 ----Product features
1）系统选取嵌入式高集成一体化设计 ，抗滋扰性强 ，移动方便矫捷。
2）合用于分歧电压等级电力电缆的各类主绝缘故障的测试。
3）故障测试单元选取嵌入式主机、Linux操作系统。
4）高频高压电源单元触摸屏节造系统 ，体现人机交互 ，操作便捷、显示简约直观。
5）该系统建设25m测试线 ，方便远、近距离和复杂环境的电缆故障测试。
6）整机依照欧标设计 ，拥有专业人员使用的权限钥匙
7）整机拥有接地回路监测�；は低� ，实时�；ど璞负腿松戆踩�。
2）合用于分歧电压等级电力电缆的各类主绝缘故障的测试。
3）故障测试单元选取嵌入式主机、Linux操作系统。
4）高频高压电源单元触摸屏节造系统 ，体现人机交互 ，操作便捷、显示简约直观。
5）该系统建设25m测试线 ，方便远、近距离和复杂环境的电缆故障测试。
6）整机依照欧标设计 ，拥有专业人员使用的权限钥匙
7）整机拥有接地回路监测�；は低� ，实时�；ど璞负腿松戆踩�。

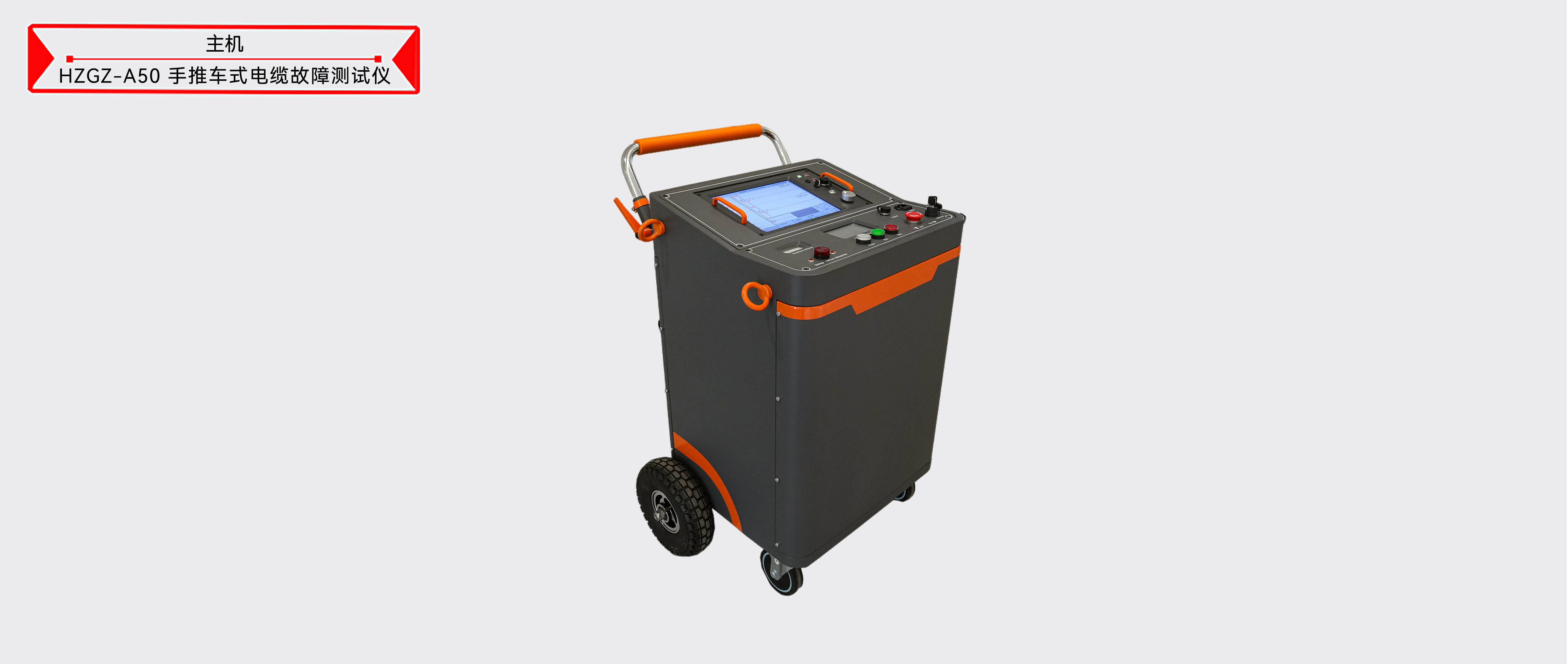

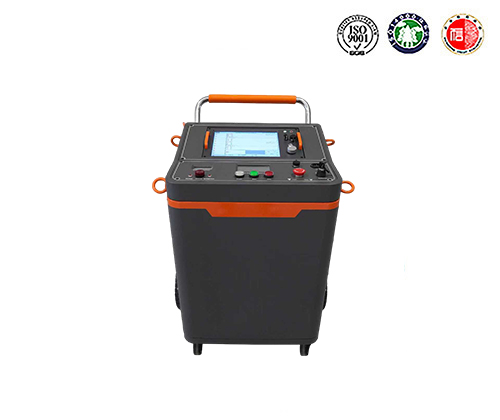

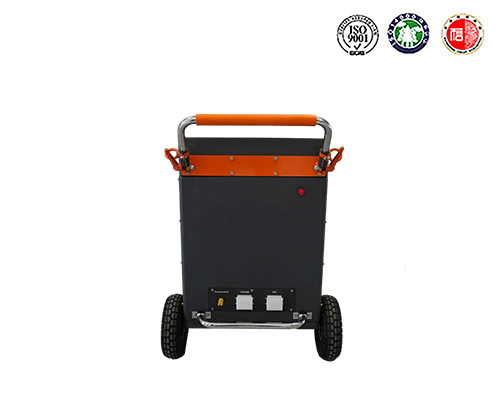

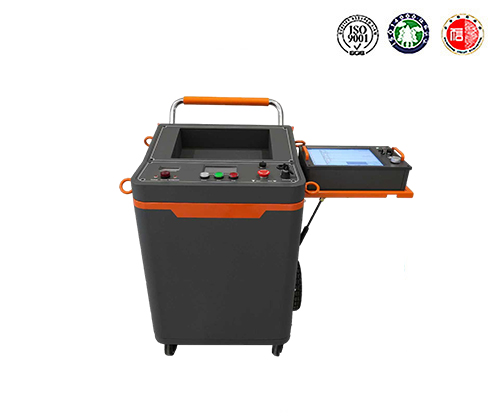

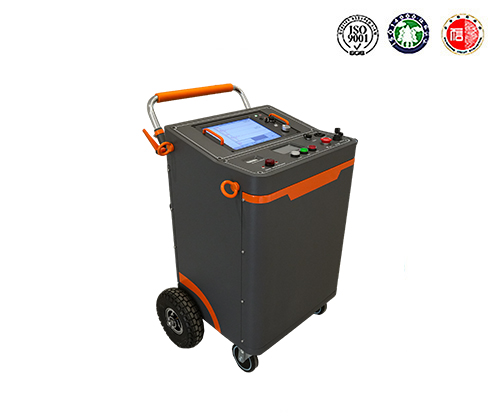

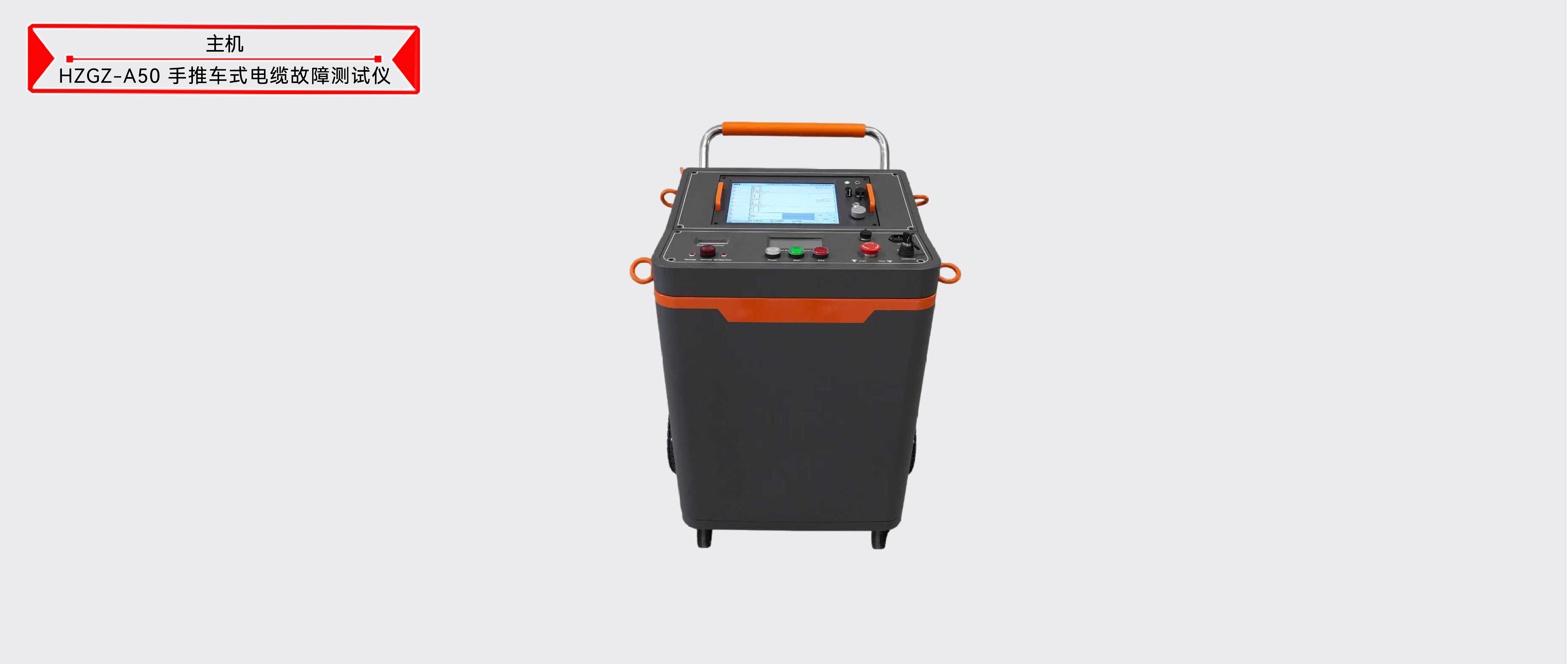

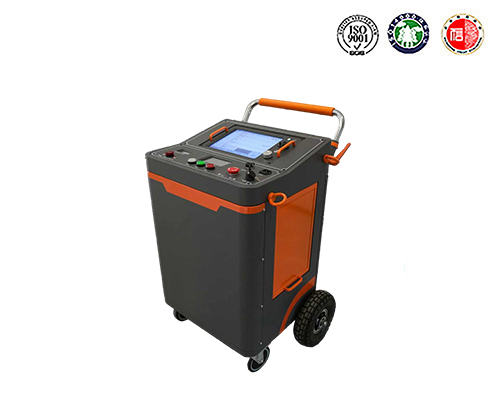

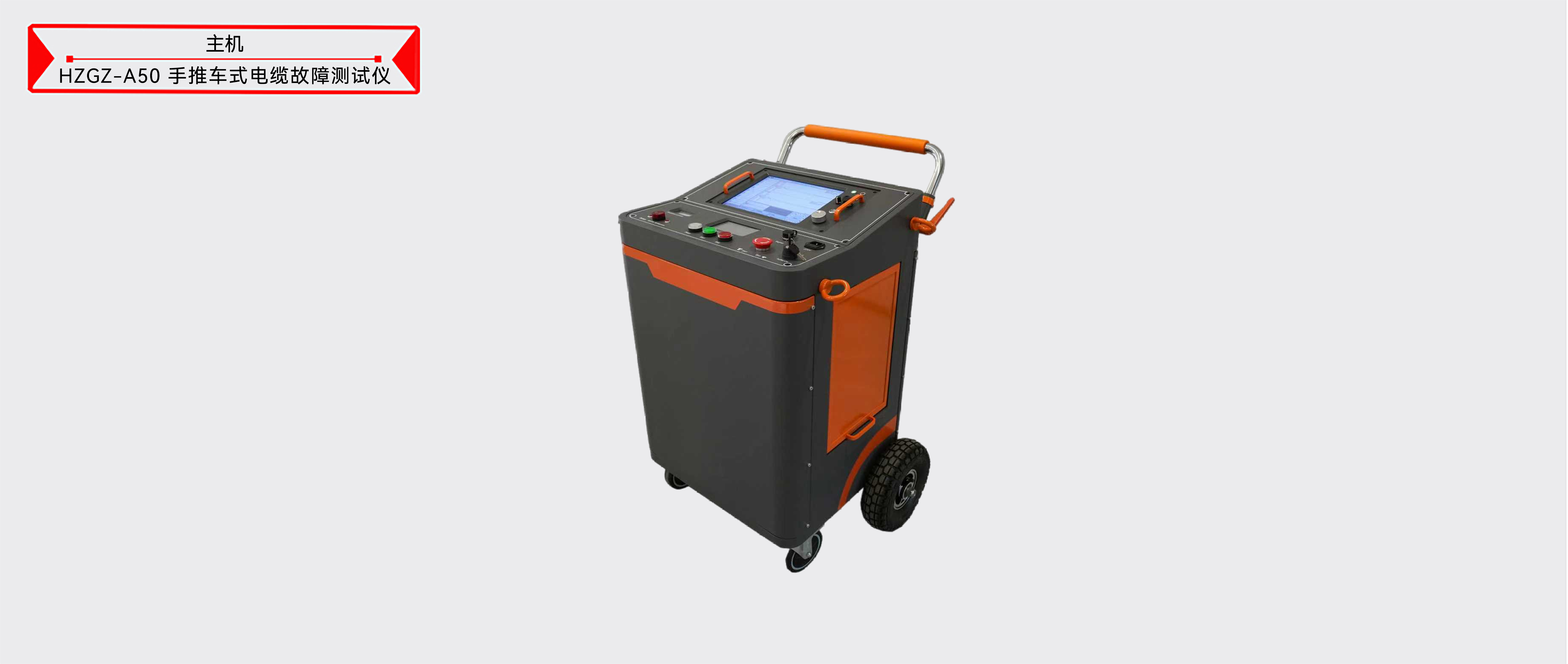

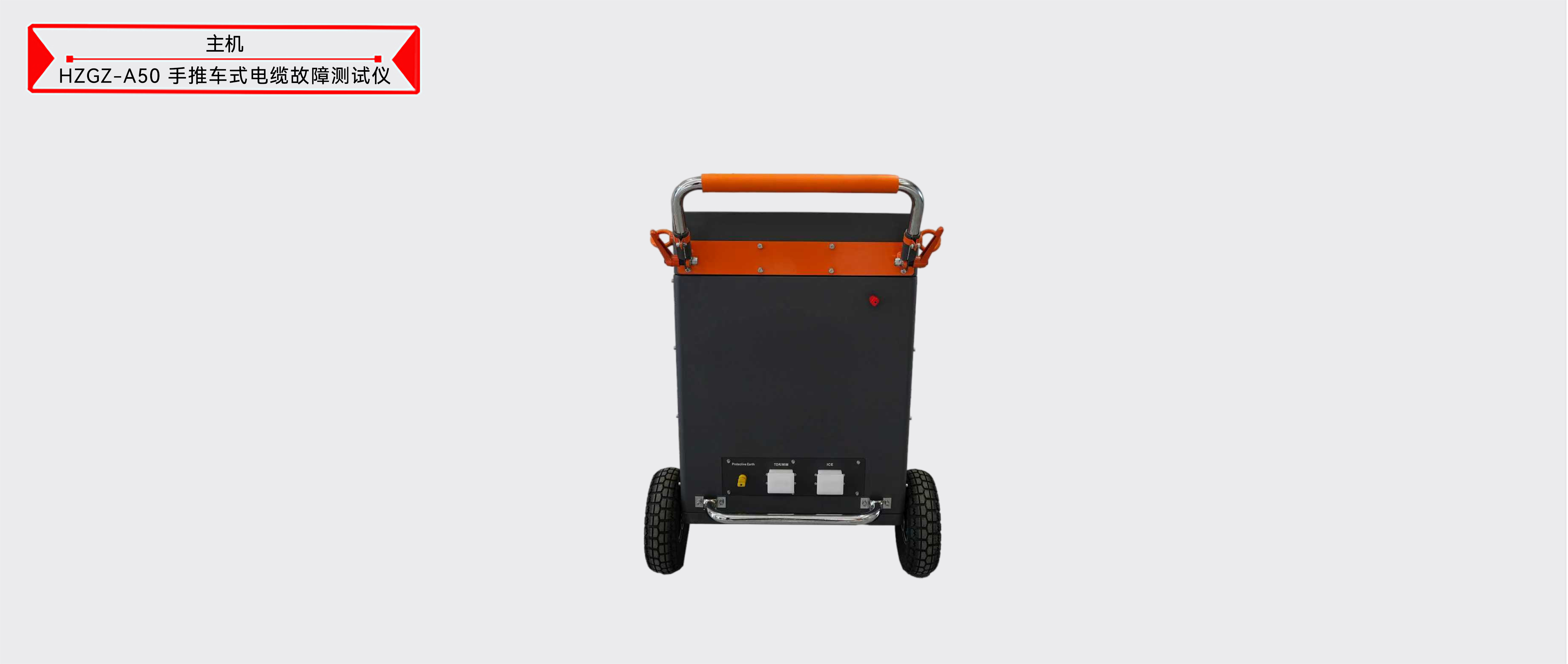

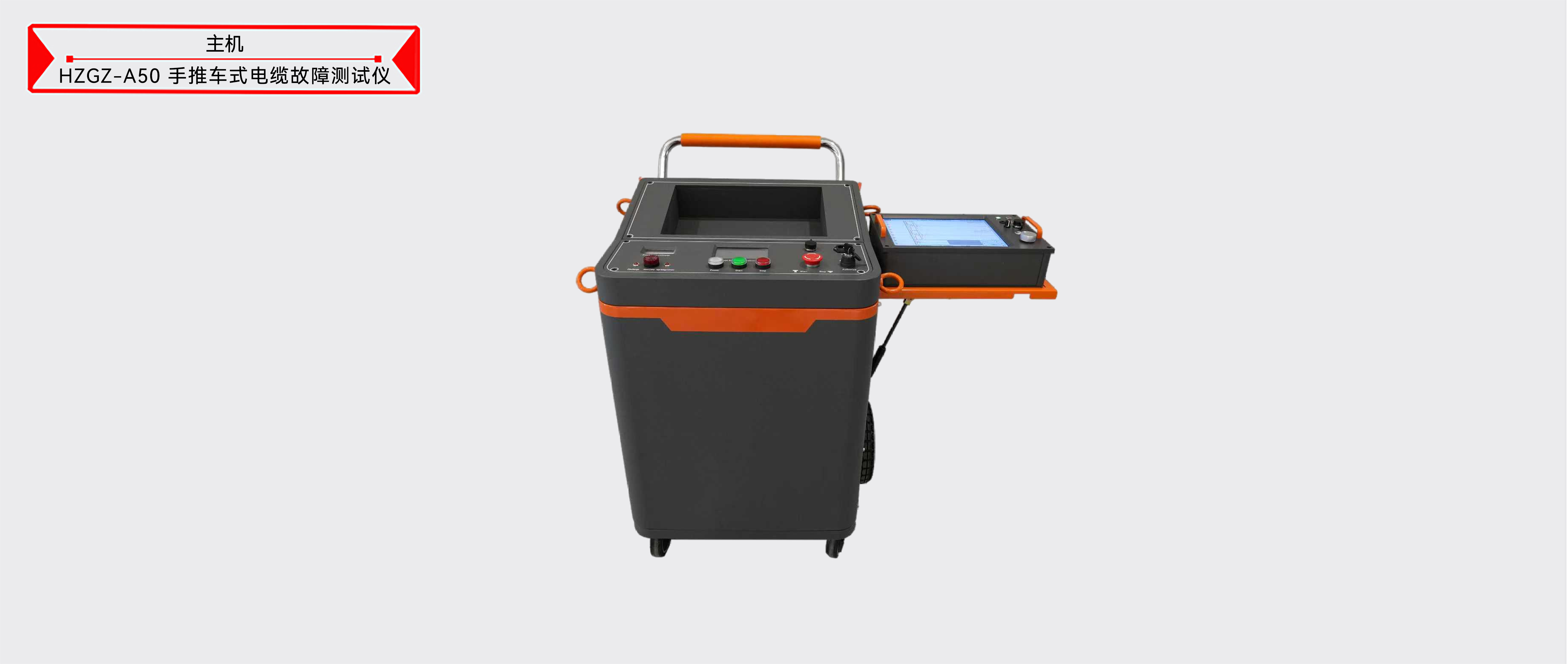

手推车式电缆故障测试仪图片 ----Picture display
手推车式电缆故障测试仪附件配件 --------Accessories
本产品HZGZ-A50手推车式电缆故障测试仪表具体清单请以说明书或代销合同为准
