多倍频感应耐压测试仪简介 ----Product introduction
互感器的感应耐压试验是保障产品质量切合国度尺度的一项沉要试验。变压器绕组的匝间，层间，段间及相间的纵绝缘感应耐压试验，则是变压器绝缘试验中的沉要项目。纵绝缘试验必要通过倍频电源装置，施加试验电压，进行耐压试验。
DBP系列多倍频感应耐压测试仪是为满足上述要求而设计造作，经过宽大用户使用证明：其操作单一，机能靠得住，能较好地满足变压器，互感器感应耐压试验的必要。
多倍频感应耐压测试仪是一台选取电力电子技术的变频电源，能自动实现感应耐压、空载电流试验。与定造电容分压器联机使用时，能监测设备一次的高压电压，克服了容升效应的影响，并自动实现升压、丈量、降压的全过程。
多倍频感应耐压测试仪参数 ----Technical parameter
| 容量 | 技术参数 | 试验对象 | |
| 5kVA | 输入电压 | 单相AC 220V±10%，50Hz（容量减半） 三相AC380V±10%，50Hz |
10kV电磁式电压互感器感应耐压 |
| 输出电压 | 0-400V | ||
| 输出频率 | 50Hz ；100Hz ；150Hz ；200Hz | ||
| 波形畸变 | 正弦波，失真度≤1% | ||
| 7.5kVA | 输入电压 | 单相AC 220V±10%，50Hz（容量减半） 三相AC380V±10%，50Hz |
10kV、 35kV电磁式电压互感器感应耐压 低压电压0-400V ；空载电流≤1.5A，变压器感应耐压试验 ； |
| 输出电压 | 0-400V | ||
| 输出频率 | 50Hz ；100Hz ；150Hz ；200Hz | ||
| 波形畸变 | 正弦波，失真度≤1% | ||
| 10kVA | 输入电压 | 单相AC 220V±10%，50Hz（容量减半） 三相AC380V±10%，50Hz |
35kV电磁式电压互感器感应耐压 低压电压0-400V ；空载电流≤2.5A，变压器感应耐压试验 ； |
| 输出电压 | 0-400V | ||
| 输出频率 | 50Hz ；100Hz ；150Hz ；200Hz | ||
| 波形畸变 | 正弦波，失真度≤1% | ||
| 15kVA | 输入电压 | 单相AC 220V±10%，50Hz（容量减半） 三相AC380V±10%，50Hz |
110kV电磁式电压互感器感应耐压 低压电压0-400V ；空载电流≤3.5A，变压器感应耐压试验 ； |
| 输出电压 | 0-400V | ||
| 输出频率 | 50Hz ；100Hz ；150Hz ；200Hz | ||
| 波形畸变 | 正弦波，失真度≤1% | ||
| 20kVA | 输入电压 | 单相AC 220V±10%，50Hz（容量减半） 三相AC380V±10%，50Hz |
220kV电磁式电压互感器感应耐压 低压电压0-400V ；空载电流≤4.5A，变压器感应耐压试验 ； |
| 输出电压 | 0-400V | ||
| 输出频率 | 50Hz ；100Hz ；150Hz ；200Hz | ||
| 波形畸变 | 正弦波，失真度≤1% | ||
| 30kVA | 输入电压 | 单相AC 220V±10%，50Hz（容量减半） 三相AC380V±10%，50Hz |
330kV、500kV电磁式电压互感器感应耐压 低压电压0-400V ；空载电流≤6.5A，变压器感应耐压试验 ； （另可增长中央变压器满足相应试验） |
| 输出电压 | 0-400V | ||
| 输出频率 | 50Hz ；100Hz ；150Hz ；200Hz | ||
| 波形畸变 | 正弦波，失真度≤1% | ||
多倍频感应耐压测试仪职能 ----Product features
一、被试品对象及试验要求
1、满足35kV及以下电压等级互感器的感应耐压试验
二、工作环境
1. 环境温度：－100C–50 0C;
2. 相对湿度：≤90%RH;
3. 海拔高度: ≤1000米 ；
三、装置重要技术参数及职能
1.装置容量：5kW。
2.输入电压：AC，三相，380V±10%。
3.电源频率：50Hz。
4.输出电压：0 ～400V
5.输出频率：50Hz，100Hz，150Hz，200Hz（可�。�。
6.波形畸变率：<3%。
7.� ；ぶ澳埽憾员皇云酚涤泄鳌⒐辜笆云飞谅绫 ；�(见变频电源部门) ；
四、设备遵循尺度
GB10229-88 《电抗器》
GB1094 《电力变压器》
GB50150-2006 《电气装置装置工程电气设备交代试验尺度》
DL/T 596-1996 《电力设备预防性试验规程》
GB1094.1-GB1094.6-96 《表壳防护等级》
GB2900 《电工名词术语》
GB/T16927.1~2-1997 《高电压试验技术》
五、系统配置及其参数
1.多倍频DBP -5kW/380V 1台
a) 额定输出容量：5kW
b) 工作电源：380±10%V（三相），工频
c) 输出电压：0 –400V，单相，
d) 额定输入电流：25A
e) 额定输出电流：25A
f) 噪声水平：≤50dB
g) 可实现以下职能
h) 该装置选取电力电子技术，内部主题部门使用变频调节器。参数预置、� ；ど柚谩⑵德恃≡瘛⒌缪沟鹘诮谠斓�，全数选取数字节造技术。内置推算机，8寸彩色液晶显示，数据存储可达到200组。
i) 选取触摸式操作方式，可预置50Hz、100Hz、150Hz、200Hz的试验频率（可�。�，触摸方式调节电压（步长能够实时调节，选择1V、2V、5V、10V），可实现本装置的多倍频试验电压输出。
j) 由于摒弃了传统的三相五柱式三倍频产生器的产生道理，由此带来了如下几个利益：
1. 体积幼、沉量轻，便于携带，便于大功率化。
2. 不只是产生三倍频，还能产生1、2、3、4倍频的试验电压输出。
3. 操作、接线单一，对现场试验电源容量的要求，有很大水平的降低。
k）沉 量：约12kg ；

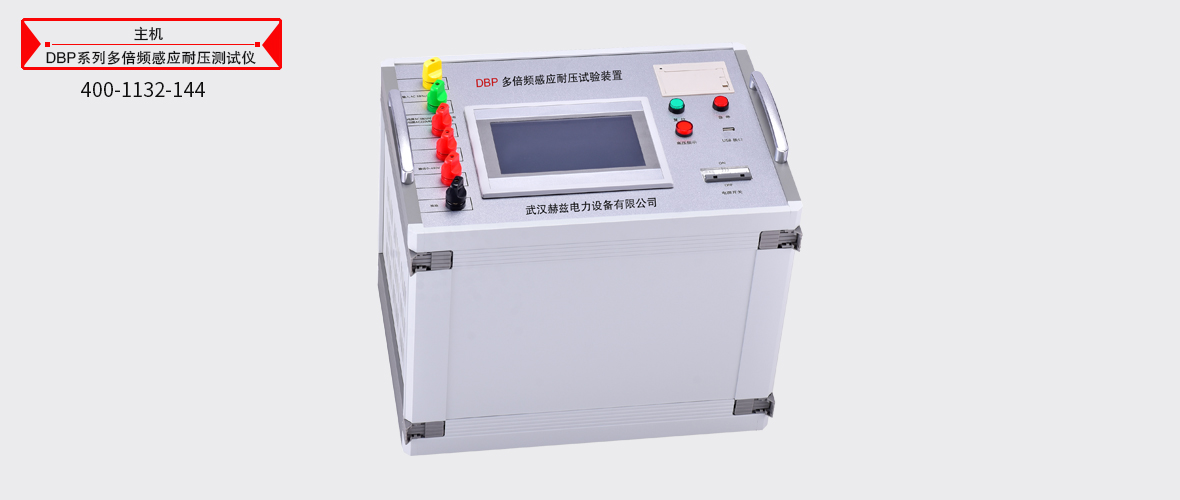

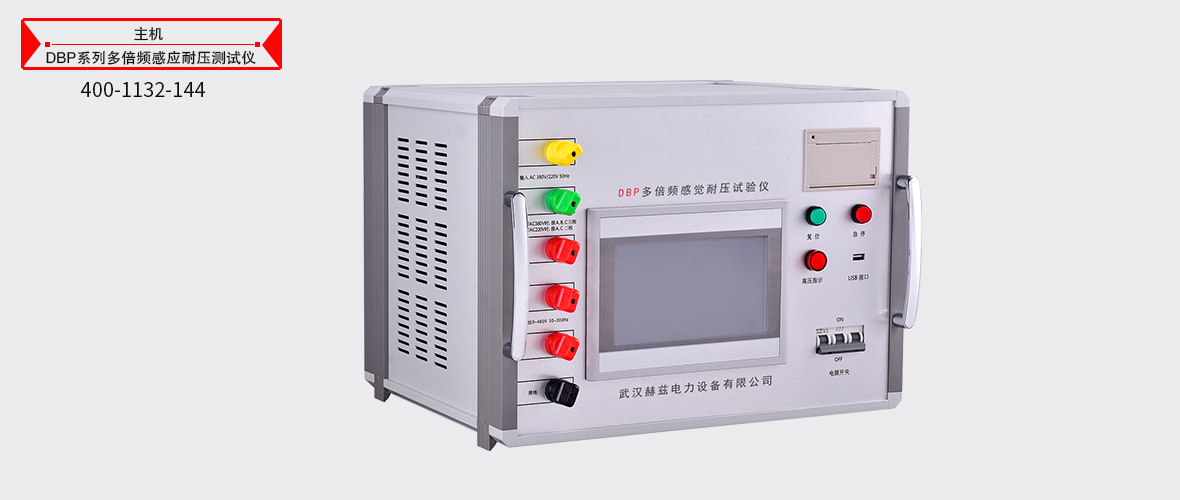

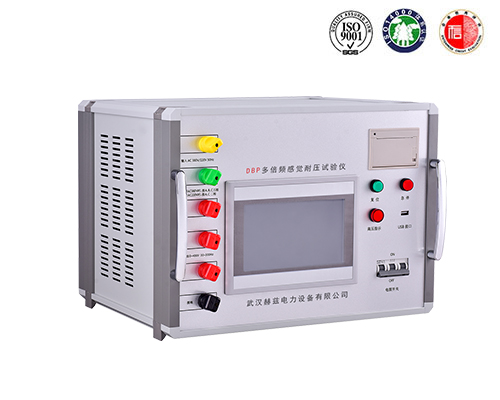

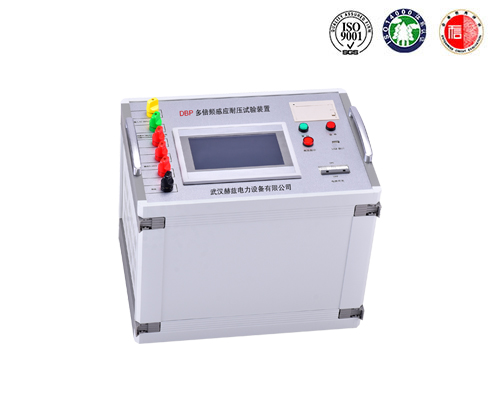

多倍频感应耐压测试仪图片 ----Picture display
多倍频感应耐压测试仪附件配件 --------Accessories
本产品DBP系列多倍频感应耐压测试仪表具体清单请以说明书或代销合同为准
注 ; 九游老哥J9俱乐部产品表观以现实产品为准，技术参数和型号如有改观，恕不另行通知
