中置柜核相仪简介 ----Product introduction
HZHX-Z中置柜核相仪别名无线高压卫星授时远程核相仪由X接管器、Y接管器、X采集器、Y采集器、A1采集器、A2采集器、B1采集器、B2采集器、C1采集器、C2采集器、伸缩绝缘杆等组成，同时拥有中置柜核相、环网柜核相、本地核相、远程核相称职能 。远程核相能实现超远距离核相、地下室核相、矿井下核相，授时精度幼于30nS 。接管器选取3.5寸真彩液晶屏，内置六合一多模卫星授时�？�，支持多种卫星导航系统，蕴含中国的 BDS（北斗卫星导航系统），美国的GPS，俄罗斯的GLONASS，欧盟的GALILEO，日本的QZSS以及卫星加强系统SBAS（WAAS，EGNOS，GAGAN，MSAS），蕴含32个跟踪通路，能够同时接管六种卫星授时系统的GNSS信号，并且实现结合授时，确保核相精准 。接管器同屏显示实时相位、频率、电压等级，拥有“X信号正常、Y信号正常、同相、异相”蹬罪音提醒，清澈直观 。
本地核相、远程核相：本地核相核相距离约200m，远程核相距离500Km以上，能对1V～550kV的电压线路全智能核相 。本地核相、远程核相可用于高压线路和齐全密封的环网柜二次核相，其中35kV以下的裸导线XY采集器能够直接接触核相，35kV以上的裸导线XY采集器选取非接触式核相，非接触核相是将XY采集器逐步靠近被测导线，当感应到电场信号时就能够实现核相，这样无需直接接触高压导线，越发安全！
中置柜核相：由A1、A2、B1、B2、C1、C2共六个中置柜专用采集器组成，用于电力系统幼车式开关柜的核相，接管器柜表无线接管数据，并给出核相了局 。
本核相仪还拥有高压验电器、高压相位表、高压相序表、高压电压表等仪器的部门职能，能够用于验电、相序、相位测试，变压器组别判断等 。
本地核相、远程核相：本地核相核相距离约200m，远程核相距离500Km以上，能对1V～550kV的电压线路全智能核相 。本地核相、远程核相可用于高压线路和齐全密封的环网柜二次核相，其中35kV以下的裸导线XY采集器能够直接接触核相，35kV以上的裸导线XY采集器选取非接触式核相，非接触核相是将XY采集器逐步靠近被测导线，当感应到电场信号时就能够实现核相，这样无需直接接触高压导线，越发安全！
中置柜核相：由A1、A2、B1、B2、C1、C2共六个中置柜专用采集器组成，用于电力系统幼车式开关柜的核相，接管器柜表无线接管数据，并给出核相了局 。
本核相仪还拥有高压验电器、高压相位表、高压相序表、高压电压表等仪器的部门职能，能够用于验电、相序、相位测试，变压器组别判断等 。
中置柜核相仪参数 ----Technical parameter
| 功 能 | 中置柜核相、环网柜核相、本地核相、远程核相、频率、相位、相序、验电测试、电压测试 |
| 电 源 | 接管器： DC 7.4V 1500mAH可充锂电池 采集器： DC 3.7V 1000mAH可充锂电池 充斥电陆续工作约8幼时 |
| 核相模式 | 中置柜核、相远程核相、本地核相 |
| 传输方式 | 315MHz、433MHz无线传输 |
| 核相距离 | 远程核相距离500km以上 |
| 主机与通用XY采集器通讯距离约100m | |
| 主机与中置柜专用采集器通讯距离约30m | |
| 显示模式 | 3.5寸真彩液晶屏显示 |
| 量 程 | 通用XY采集器核相电压等级：1V~500kV（超过35kV非接触核相） |
| 中置柜专用采集器电压等级：3.5kV~35kV(绑扎线路上) | |
| 相位：0°～360° | |
| 电压：AC 3.5kV～35kV（使用XY采集器接触测试电压时） | |
| 频率：45Hz～75Hz | |
| 最幼分辨力 | 0.1°、0.1Hz、1V |
| 精 度(23℃±5℃，80%RH以下) | 远程核相：≤±5° |
| 本地核相、中置柜核相：≤±10° | |
| 频率：≤±2Hz | |
| 相别定性 | 本地核相和中置柜核相：接管器显示的实时相角差在0°～30°或330°~360°为同相；210°~270°或90°~150°为异相 |
| 远程核相：两个接管器相角之差0°～30°或330°~360°为同相；210°~270°或90°~150°为异相 | |
| 语音职能 | 同相、异相、X信号正常、Y信号正常蹬罪音职能 |
| 持续核相功夫 | 在远程核相下，卫星授时成功后，若无卫星信号可持续核相30分钟以上，满足地下室、矿井下核相 |
| 绝缘杆尺寸 | 拉伸后长约3.2m；收缩后长约0.6m |
| 核相方式 | 通用XY采集器接触核相：35kV及以下裸导线，或110kV以下有安全绝缘表皮的导线直接接触核相 。(带绝缘杆操作) |
| 通用XY采集器非接触核相：35kV以上裸导线，或110kV以上线路选取非接触核相 。(带绝缘杆操作) | |
| 弹簧式辅助接地线的使用：通用XY采集器核相时电压低于100V，丈量了局可能不不变，则必要使用辅助接地线将XY采集器与接地址相衔接，以加强信号 | |
| 中置柜专用采集器核相：通过磁铁或绑带缠绕在线路器上 | |
| 验电批示 | 通用XY采集器“嘟--嘟--嘟”蜂鸣声 |
| 换 档 | 自动换档 |
| 采样速度 | 2次/秒 |
| 初次搜星功夫 | 第一次开机搜星功夫1~5分钟，开机后第二次搜星功夫约30秒，后续热启动约1秒，搜索卫星时主机正面水平朝天 |
| 授时精度 | 幼于30nS |
| 仪表尺寸 | 通用XY采集器：长宽厚145mm×60mm×48mm |
| 中置专用柜采集器: 长宽厚81mm×56mm×34mm | |
| 接管器：长宽厚250mm×100mm×40mm | |
| 背光节造 | 按高低箭头键调整背光亮度 |
| 感应强度节造 | 凭据感应的电场强弱分歧，采集器能自动节造放大倍数，便于排线密集场所核相 |
| 数据维持 | 本地核相下按HOLD键维持数据，再按HOLD键取缔维持 |
| 退出职能 | 按ESC键退出当前职能界面，返回上级目录 |
| 数据查阅 | 按ENTER进入数据查阅模式后，按箭头键翻阅所存数据 |
| 搜星批示 | 搜索卫星时动态显示“----”符号 |
| 自动关机 | 开机约30分钟后，仪表自动关机，以降低电池亏损 |
| 额定电流 | 采集器：20mA max；接管器：200mA max |
| 电池电压 | 采集器电源批示灯慢闪，提醒充电；接管器电池电压低符号显示，提醒充电 |
| 仪表质量 | 通用XY采集器：205g(含电池) |
| 中置专用柜采集器：100g(含电池) | |
| 接管器：395g(含电池) | |
| 绝缘杆：0.5kg | |
| 总质量：6.8kg(含仪表箱) | |
| 工作温湿度 | -10℃～40℃；80%Rh以下 |
| 存放温湿度 | -10℃～60℃；70%Rh以下 |
| 干 扰 | 无特强电磁� �；无433MHz、315MHz同频滋扰 |
| 绝缘强度 | 绝缘杆：AC 110kV/rms(绝缘杆全数拉伸后，两端之间) |
| 采集器：2000V/rms(表壳前后两端之前) | |
| 接管器：2000V/rms(表壳前后两端之前) | |
| 结 构 | 防滴漏Ⅱ型、IP63 |
| 适合安规 | GB13398－92、GB311.1－311.6－8、3DL408－91尺度和国度新颁布电力行业尺度《带电作业用1kV～35kV便携式核相器通用技术前提DL/T971-2005》要求 |
| 切合IEC61481－A2:2004；IEC 61243－1 ed.2:2003尺度 |
中置柜核相仪职能 ----Product features

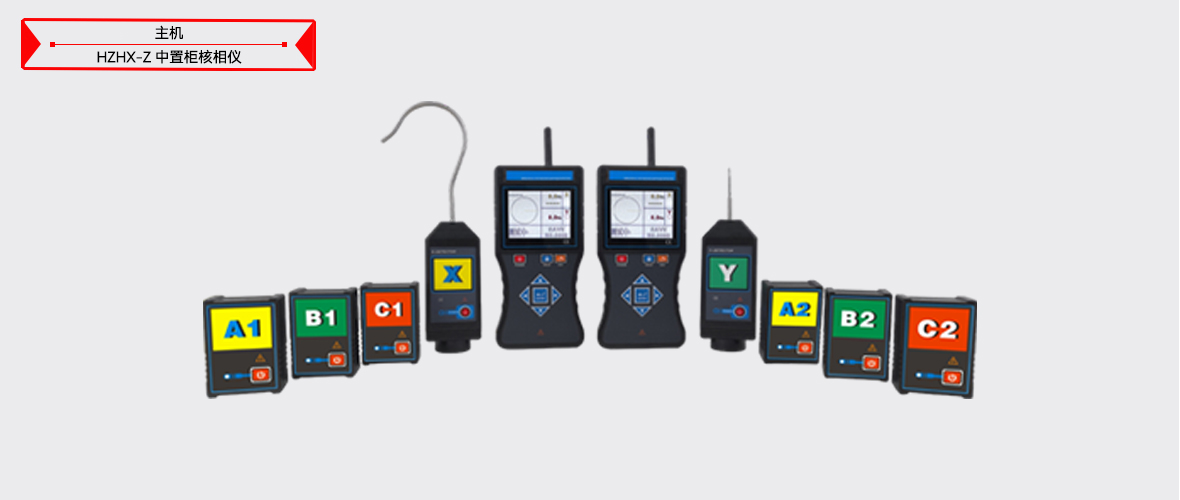

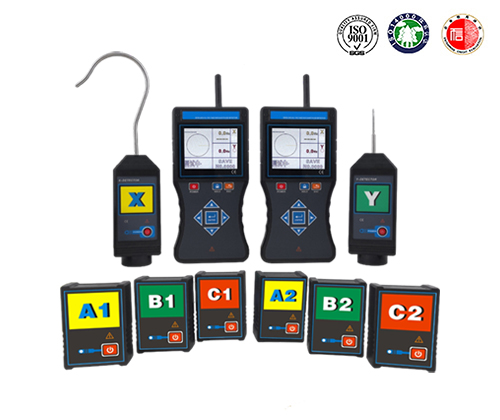

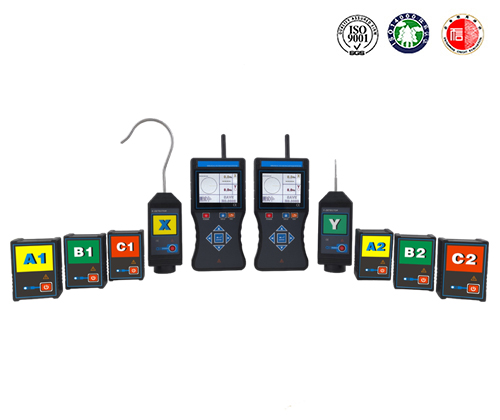

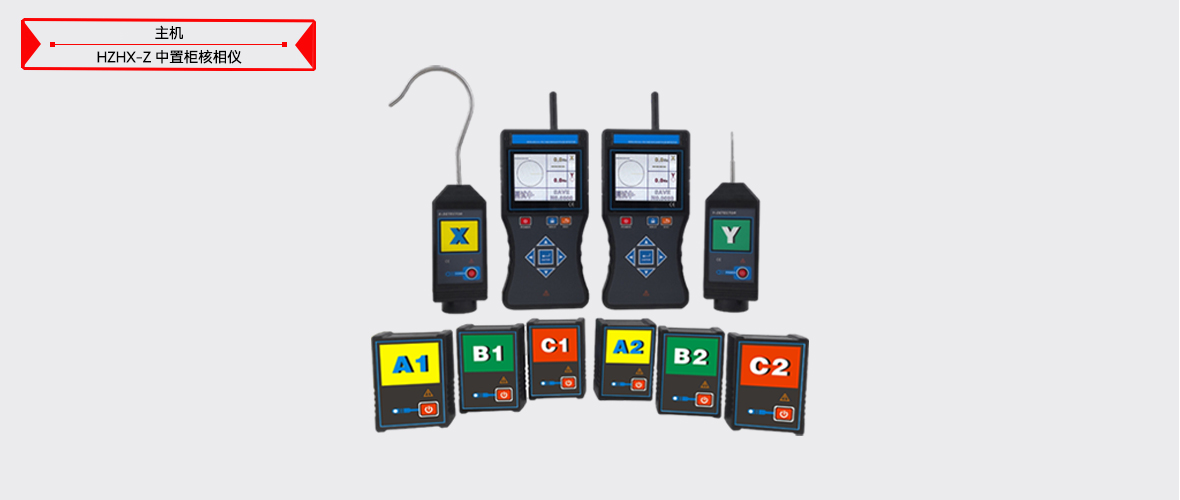

中置柜核相仪图片 ----Picture display

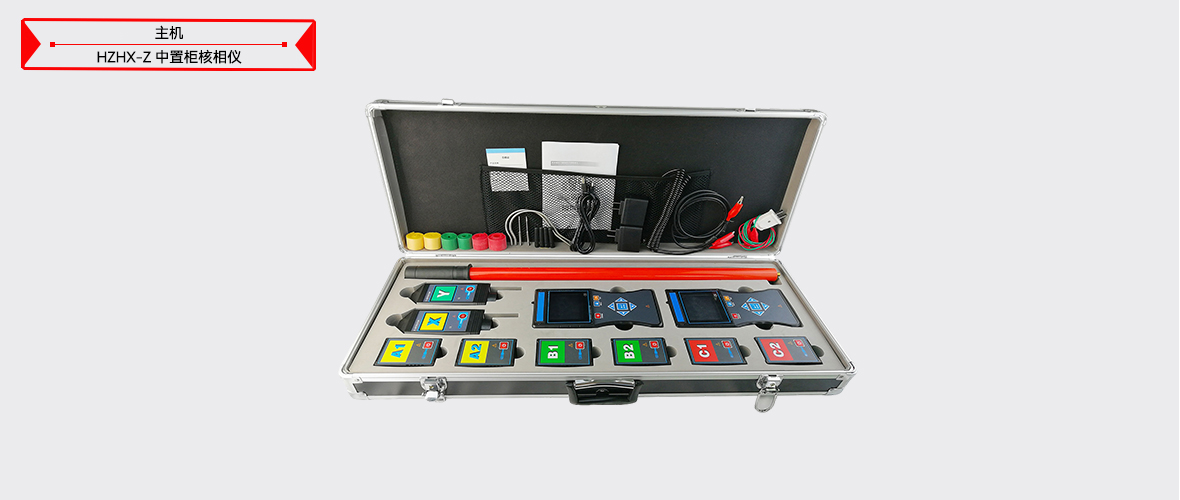

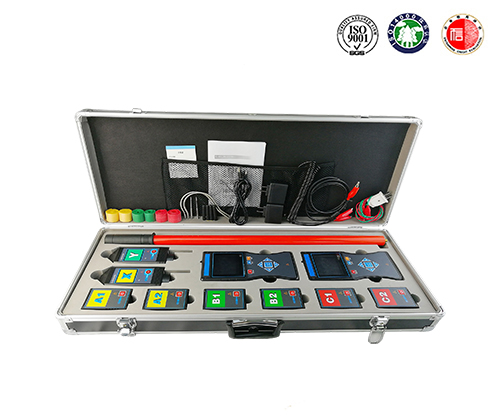

中置柜核相仪附件配件 --------Accessories
本产品HZHX-Z中置柜核相仪表具体清单请以说明书或代销合同为准
