智能电缆综合探测仪简介 ----Product introduction
HZGX-IV智能电缆综合探测仪是一款综合机能很强的蹊径探测仪器 。拥有管线蹊径探测、电缆鉴别等多种职能 。仪器由发射机、发射电流钳、接管机、接管柔性电流钳、衔接测试线、听诊器等组成 。
管线蹊径探测能在非开挖的情况下，用于金属管线、地下电缆的蹊径探测、管线普查和深度丈量 。仪器使用多种滤波技术、拥有肯定抗滋扰能力， 能精准定位和测深，合用于地下各类金属管线的探测和巡线、管线治理与守护、市政规划建设、供电等部门的管线检测，是管路守护单元的必备仪器之一 。该职能由信号发射机、接管机、信号发射钳和衔接测试线来共同实现 。
管线蹊径探测能在非开挖的情况下，用于金属管线、地下电缆的蹊径探测、管线普查和深度丈量 。仪器使用多种滤波技术、拥有肯定抗滋扰能力， 能精准定位和测深，合用于地下各类金属管线的探测和巡线、管线治理与守护、市政规划建设、供电等部门的管线检测，是管路守护单元的必备仪器之一 。该职能由信号发射机、接管机、信号发射钳和衔接测试线来共同实现 。
智能电缆综合探测仪参数 ----Technical parameter
接管机规格

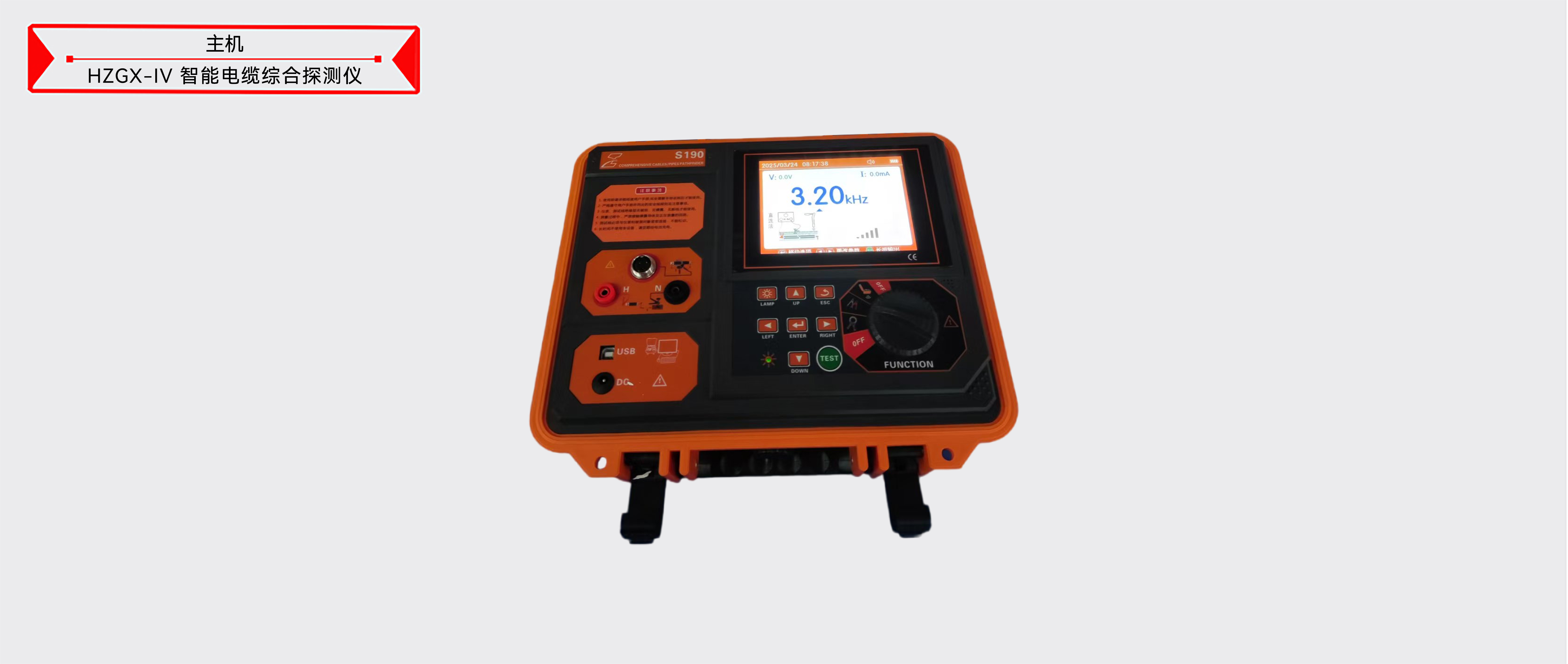

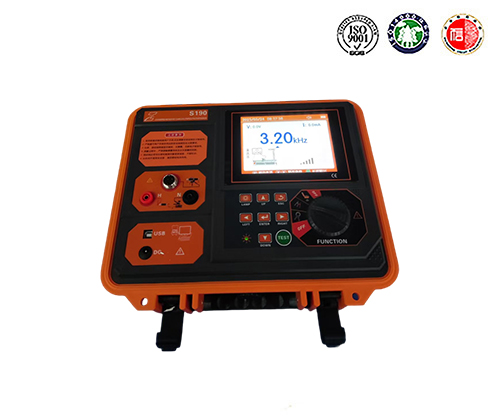

发射机规格
| 功 能 | 管线探测（线缆地位跟踪、方向显示、深度丈量、电流丈量）、电缆鉴别 |
| 电 源 | 7.4V DC 2600mAh可充锂电池 |
| 输入方式 | 内置接管线圈、柔性卡钳、听诊器 |
| 接管频率 | 自动探测频率：577Hz、640Hz、1280Hz、2.56kHz、3.20kHz、4.09kHz、8.19kHz、10kHz、33kHz、66kHz、82kHz、201kHz 工频被动探测频率：50Hz、250Hz 射频被动探测频段：中心频率分为33kHz、82kHz |
| 管线探测模式 | 宽峰法、窄峰法、音谷法 |
| 辅助职能 | GPS管线测绘、LED夜间照明 |
| 管线探测显示 | 经典定位模式，导线巡航模式，信号曲线模式 |
| 管线探测检测领域 | 直连法： 通常能够达到线缆长度0~20公里，重要由接地电阻、线缆电阻和线缆埋地深度决定 耦合法：通常能够达到线缆长度0~10公里，重要由接地电阻、线缆电阻和线缆埋地深度决定 感应法：合用于埋地深度幼于2m的线缆 |
| 深度和电流 | 自动读取电缆深度和电流值 |
| 管线丈量深度 | 0-20m |
| 深度精度 | 平面地位精确定位精度：指标电缆或管线的中心轴线地位： ±5%（埋深在0-3m）-10%（埋深在3m-20m） |
| 正误提醒 | 排除邻近电缆滋扰，在丈量有邻近电缆时，凭据邻近电缆反馈的分歧信号强杜纂丈量电流相位能够分辨邻近电缆的丈量，在跟踪电缆的过程中，观察相位表盘和指针指向，分辨被测线缆和邻近线缆 |
| 声音批示 | 随信号强度变动的调频音调 |
| 抗滋扰能力 | 极窄的接管频带，怪异的数字处置步骤，能充分抑造邻近运行电缆及管路的工频及谐波滋扰 |
| 滋扰距离 | 使用耦合法和感应法时，发射机均会在近距离内产生滋扰，滋扰的距离和发射功率及频率有关，功率越大、频率越高则滋扰越强 。 接管机不受发射机滋扰的最幼距离往往必要试验确定： 管线探测：耦合法5m之表，感应法20m之表可确以为无滋扰 电缆鉴别：耦合法2~5m之表可确以为无滋扰 |
| 电缆鉴别 | 甄别方式：柔性卡钳智能甄别、听诊器甄别； 可标定电缆数量：1～10条； 标定值：接管信号与发射信号的电流百分比在标定值75%~135%之间为鉴别成功前提之一； 方向性：发射钳、接管钳与加载信号必须方向一致，为鉴别成功的前提之一 |
| 电缆鉴别检测领域 | 直连法：可鉴别回路电阻为0Ω～8kΩ的信号 (通常能够达到线缆长度0~20公里，重要由接地电阻与线缆电阻决定) 耦合法：可鉴别回路电阻为0Ω～1kΩ的信号；(通常能够达到线缆长度0~6公里，重要由接地电阻与线缆电阻决定) |
| GPS管线测绘 | 手机安卓APP自动天生地下管线蹊径导向图 |
| LED夜间照明 | 接管机拥有LED手电筒职能 |
| 液晶 | 3.5寸彩屏液晶 |
| 尺寸 | 约290mm(长)×128mm(宽)×700mm(高) |
| 质量 | 约1.90kg |
| 充电器 | DC 8.4V 1A |
| 照明灯功率 | 1W max |
| 衔接接口 | 1*mini-B USB接口（用于固件升级） 1*DC充电口 1*柔性卡钳衔接插座 |
| 柔性电流钳 | 长约620mm，线径约8mm |
| 线圈内径 | φ200mm（能够凭据必要定造更大口径） |
| 听诊器尺寸 | 长宽厚约111mm×60mm×27mm（听诊器选配） |
| 引线长度 | 听诊器引线长度：约3m |
| 工作温湿度 | -10℃～40℃；80%Rh以下 |
| 存放温湿度 | -10℃~50℃；≤95％RH, 无结露 |
| 耐 压 | AC2000V/rms(表壳前后两端之前) |
| 适合安规 | IEC61010-1 CAT Ⅲ 600V，IEC61010-031，IEC61326，传染等级2 |
发射机规格
| 功 能 | 多衷斓率信号发射方式 |
| 电 源 | 11.1V DC 12800mAh可充锂电池 |
| 输出方式 | 直连法、卡钳耦合法、感应法 |
| 输出频率 | 577Hz，640Hz，1280Hz，2.56kHz，3.20kHz，4.09kHz，8.19kHz，10kHz，33kHz，66kHz，82kHz，201kHz |
| 输出功率 | 10W max，10档可调 |
| 阻 抗 | 全自动实时阻抗匹配和�；ぶ澳� |
| 直连输出电压 | 150Vpp max |
| 电路�；� | 拥有过载和短路�；� |
| 液 晶 | 5.6寸LCD彩屏液晶 |
| 仪表尺寸 | 约320mm(长)×275mm(宽)×145mm(高) |
| 质 量 | 发射机约3.85kg；发射钳约1.18kg |
| 充电器 | DC 12.6V 2A |
| 发射钳尺寸 | 长宽厚297mm×194mm×39mm |
| 发射钳内径 | φ150mm |
| 发射钳线长 | 3m |
| 测试线 | 红色测试线3m，玄色测试线3m |
| 衔接接口 | 1*Type-B USB接口（用于固件升级） 1*DC充电口 1*信号发射钳衔接插座 2*直连测试线接口 |
| 抗 压 | 发射机选取一体化专用工具箱式设计，箱体能接受约200kg的压力 |
| 耐 压 | AC 3700V/rms(仪器箱顶面与底面之前) |
| 电磁个性 | IEC61326(EMC) |
| 适合安规 | IEC61010-1(CAT Ⅲ 300V、CAT IV 150V、传染等级2) |
智能电缆综合探测仪职能 ----Product features
1）多种探测模式：经典定位模式，导线巡航模式，信号曲线模式；
2）经典定位模式：罗盘、方向和信号幅值显示，直观显示管线左右方向；
3）导线巡航模式：360°全方位管线蹊径批示，陆续显示深度、电流和管线相对地位 。界面简洁直观，无需经验即可进行操作；
4）信号曲线模式：可显示汗青信号强度曲线，通过观察分歧位相信号强度曲线的变动，寻找线缆地位；
5）GPS测绘职能：用户可通过手机APP内部的地图查看接管机测绘的地下管线地理坐标，通过观察地下管线蹊径导向图，可查看地下线缆的埋线方向；
6）电流方向判定（部吩斓率），可通过标定电流方向，排除邻线滋扰，预防跟踪谬误；
7）内置扫频测试职能，用户可通过扫频了局选择相宜的信号频率进行管线丈量，预防同频滋扰；
8）全数字化高精度采样处置：不变靠得住，超高活络度，接管通频带极窄，抗滋扰能力强，能充分抑造邻近运行电缆及管路的工频和谐波滋扰；
9）多种探测频率：12种自动探测频率和4种被动探测频率；
10）发射机多种信号输出方式：直连输出、卡钳耦合、感应法；
11）发射机数字放大功率输出，全自动阻抗匹配，全自动�；�；
12）仪器下方内置高亮照明灯，方便夜间作业 。
2）经典定位模式：罗盘、方向和信号幅值显示，直观显示管线左右方向；
3）导线巡航模式：360°全方位管线蹊径批示，陆续显示深度、电流和管线相对地位 。界面简洁直观，无需经验即可进行操作；
4）信号曲线模式：可显示汗青信号强度曲线，通过观察分歧位相信号强度曲线的变动，寻找线缆地位；
5）GPS测绘职能：用户可通过手机APP内部的地图查看接管机测绘的地下管线地理坐标，通过观察地下管线蹊径导向图，可查看地下线缆的埋线方向；
6）电流方向判定（部吩斓率），可通过标定电流方向，排除邻线滋扰，预防跟踪谬误；
7）内置扫频测试职能，用户可通过扫频了局选择相宜的信号频率进行管线丈量，预防同频滋扰；
8）全数字化高精度采样处置：不变靠得住，超高活络度，接管通频带极窄，抗滋扰能力强，能充分抑造邻近运行电缆及管路的工频和谐波滋扰；
9）多种探测频率：12种自动探测频率和4种被动探测频率；
10）发射机多种信号输出方式：直连输出、卡钳耦合、感应法；
11）发射机数字放大功率输出，全自动阻抗匹配，全自动�；�；
12）仪器下方内置高亮照明灯，方便夜间作业 。

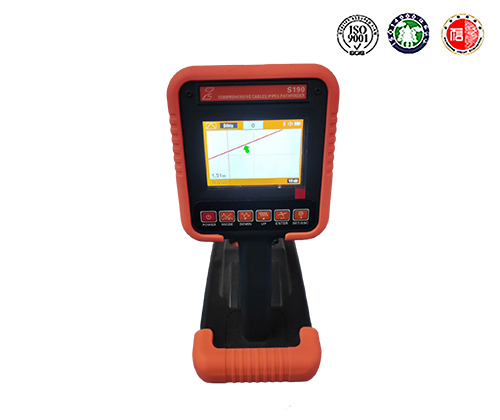

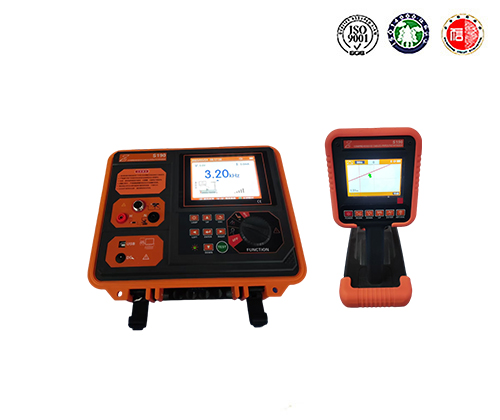

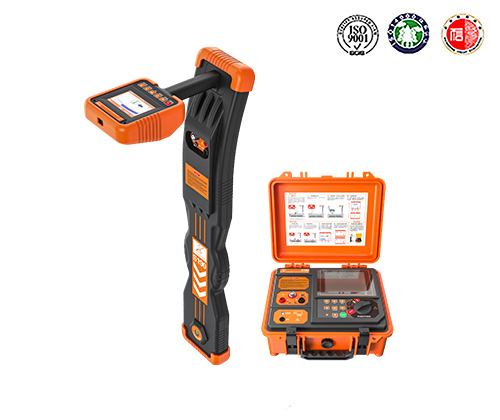

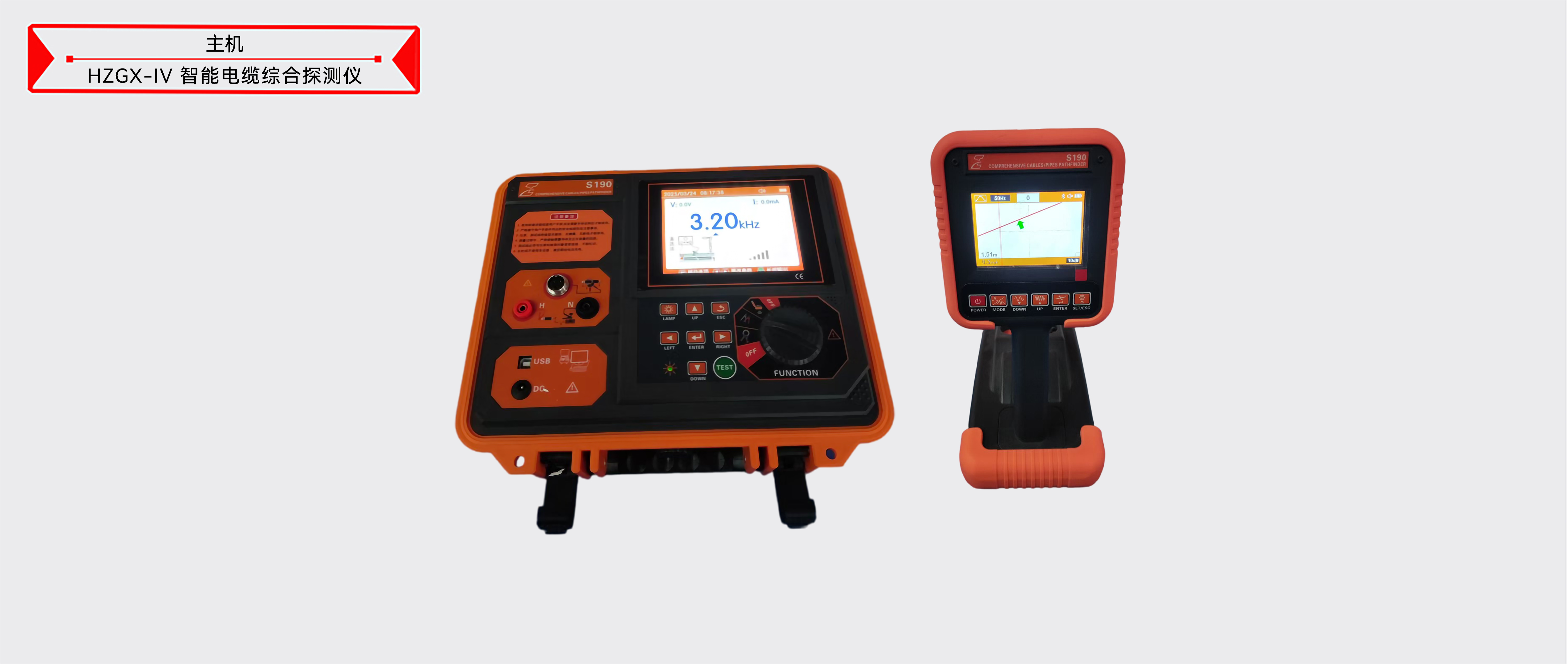

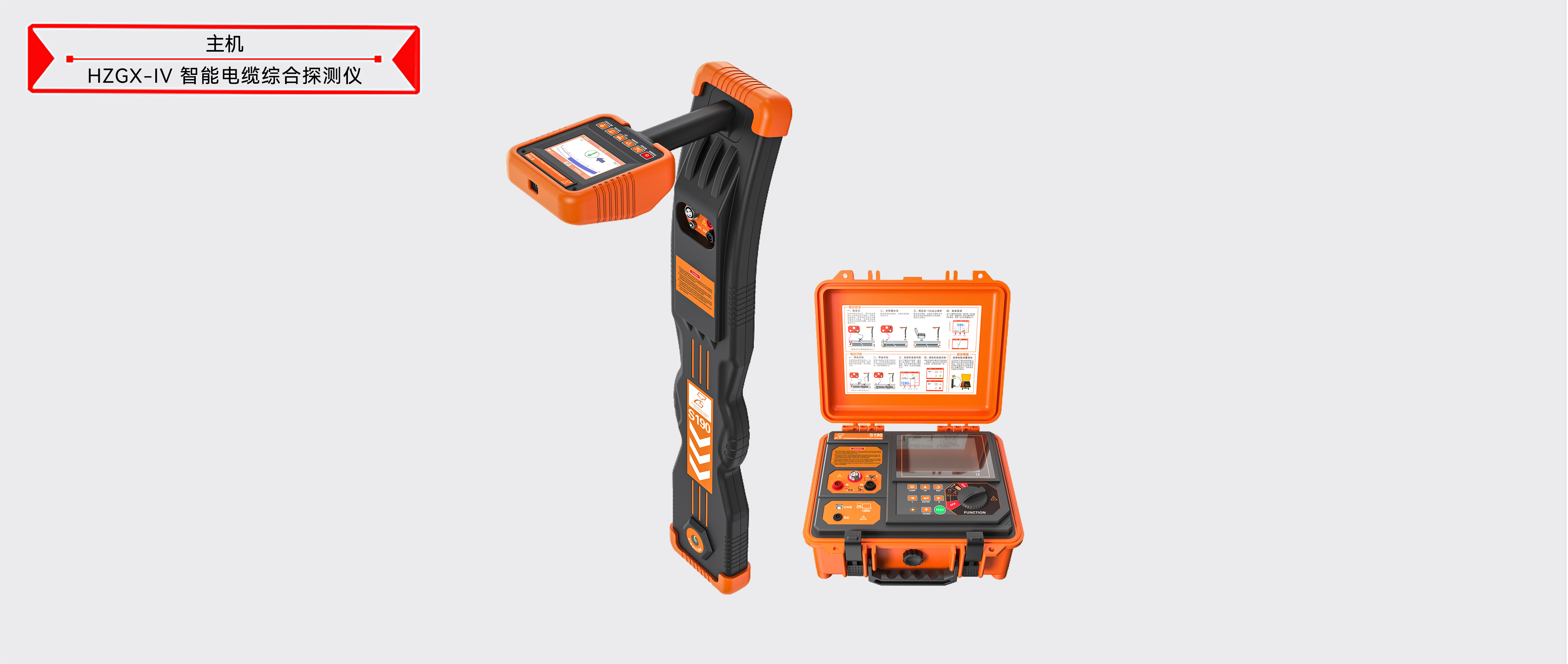

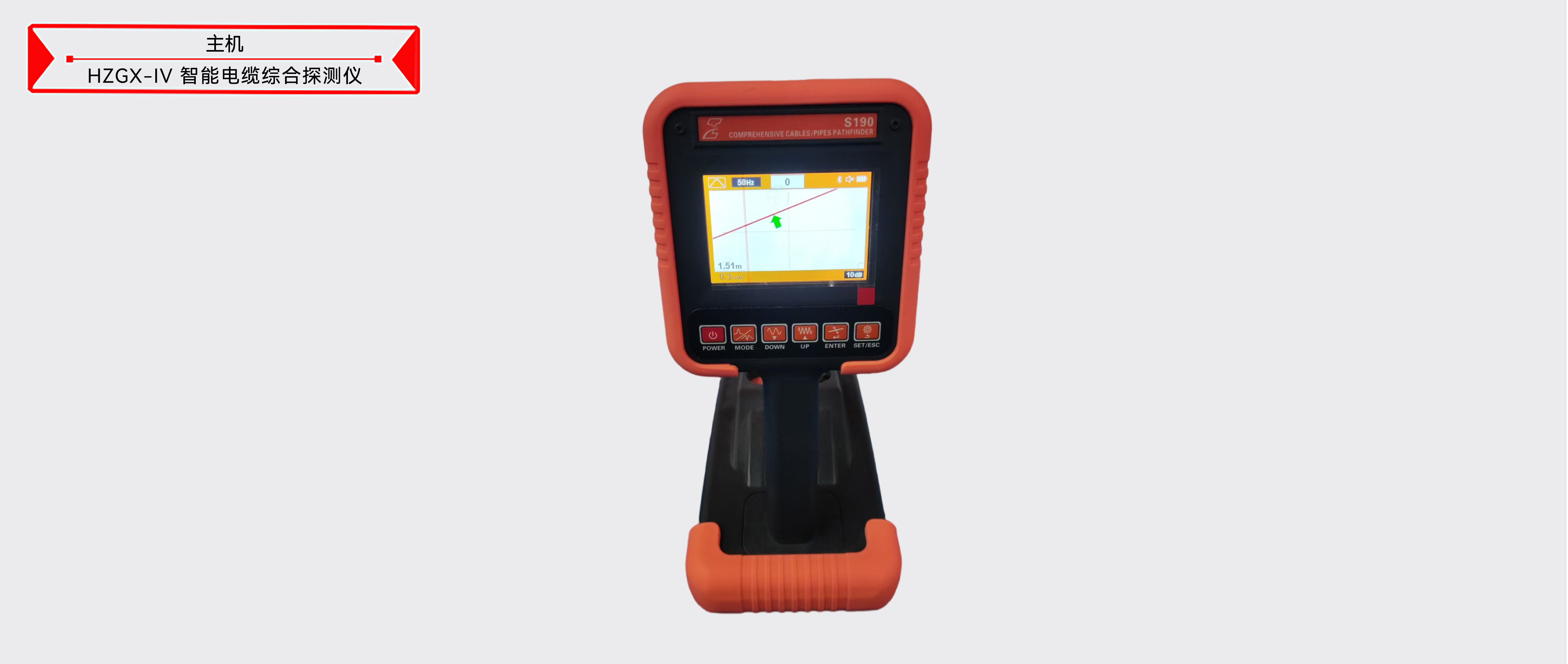

智能电缆综合探测仪图片 ----Picture display

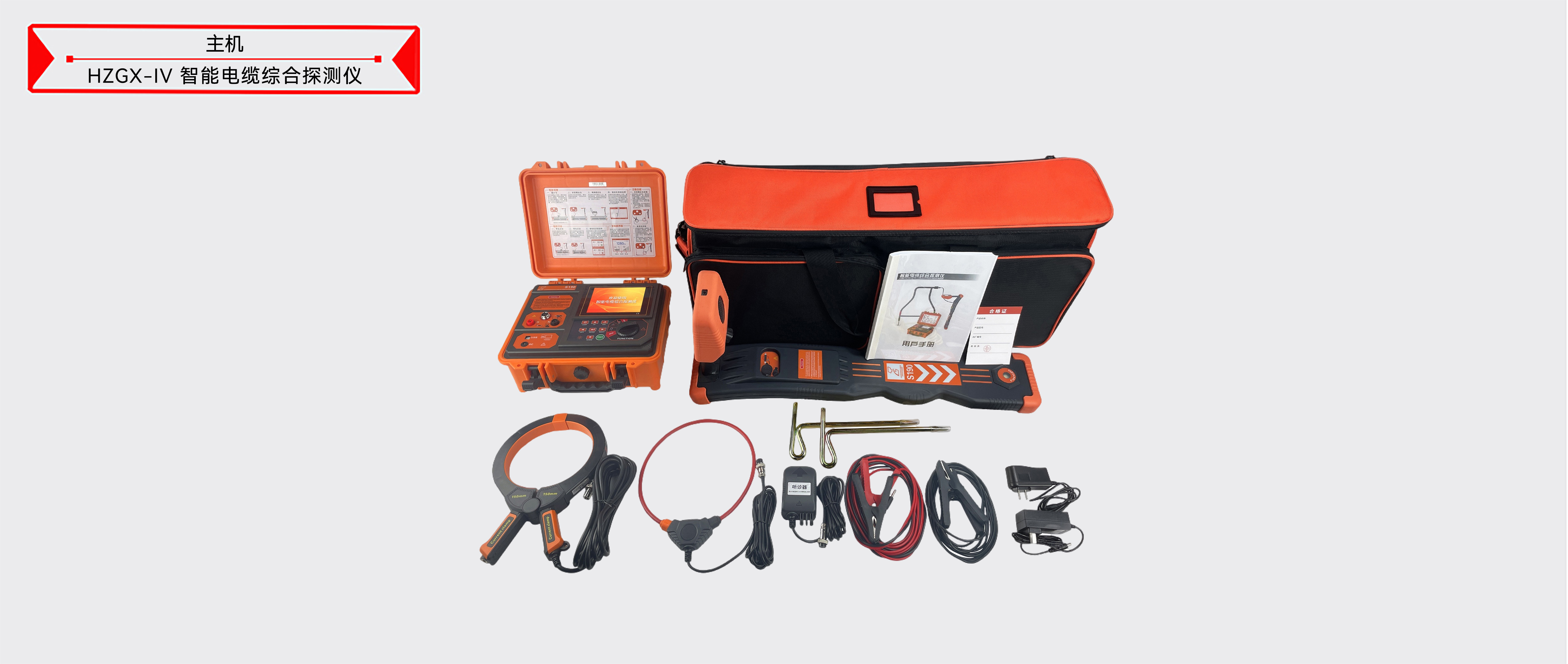

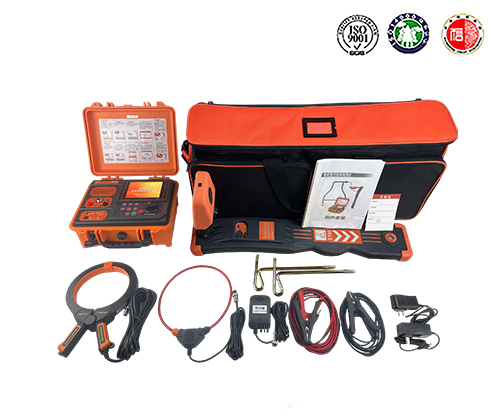

智能电缆综合探测仪附件配件 --------Accessories
本产品HZGX-IV智能电缆综合探测仪表具体清单请以说明书或代销合同为准
