电缆故障测距仪简介 ----Product introduction
HZGZ-J电力电缆故障测距仪，用于电力电缆故障点的距离丈量，此电缆故障测距仪拥有波形易于鉴别、分辨率高、界面敦睦、同时支持触摸按键和机械按键、易于操作等特点。
HZGZ-J电力电缆故障测距仪在低压脉冲方式下能够独立使用；在脉冲电流方式下必要和HZDL-GF高压信号产生器共同使用；在屡次脉冲方式下还须和HZGZ-M电缆测试屡次脉冲耦合器共同；在测距实现后须使用HZGZ-103数字式多职能电缆故障定点仪进行精确定点。它们共同组成一套高机能的，能提供多种创新个性的电缆故障查找系统。
电缆故障测距仪参数 ----Technical parameter
| 工作模式 | 低压脉冲、脉冲电流、屡次脉冲 | |
| 信号增益调节领域 | 70dB | |
| 低压脉冲发射电压 | 32V | |
| 最高分辨率 | 0.4m | |
| 最大采样频率 | 200MHz实时采样 | |
| 最大测距领域 | 100km | |
| 测距盲区 | 2m | |
| 通讯接口 | USB,蓝牙(选配) | |
| 电源 | 锂离子电池组，标称电压7.4V | |
| 按键 | 选取丹麦进口按键，靠得住性不幼于1千万次 | |
| 电池供电功夫 | 使用充斥电的聚合物锂离子电池，能够陆续使用7幼时以上(随着电池的老化，陆续使用功夫会相应缩短) | |
| 充电器 | 输入AC220V，50Hz，充电电流1A，充电功夫6幼时 | |
| 体积 | 274×218×81mm | |
| 质量 | 3.5kg | |
| 使用前提 | 温度 | -10℃～+40℃ |
| 湿度 | 5％～90％RH（25℃） | |
| 海拔 | h<4500m | |
电缆故障测距仪职能 ----Product features
●HZGZ-J电力电缆故障测距仪多种测距步骤：
低压脉冲法：合用于低阻、短路、断线故障的精确测距，还可用于电缆全长及中央接头、T型接头、终端头的丈量，以及波速度的校对。
脉冲电流法：合用于高阻、闪络型故障的测距，使用电流耦合器从测试地线上采集信号，与高压部门齐全隔离，安全靠得住。
屡次脉冲法：世界上Z先进的测距步骤，是二次脉冲法的改进。波形明确易于鉴别，测距精度高。
●HZGZ-J电力电缆故障测距仪200MHz实时采样：
国内同类仪器Z高采样频率，与国际Z高水平接轨。
提供Z高0.4m的测距分辨率，丈量盲区幼，对近端故障和短电缆出格有效。

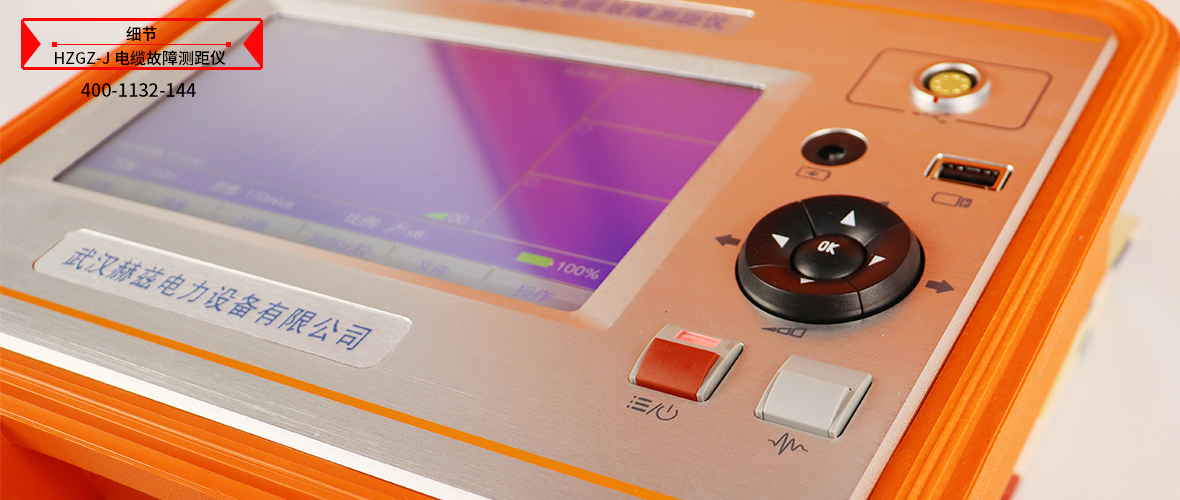

●HZGZ-J电力电缆故障测距仪触摸操作和机械按键两种操作方式；
触摸按键，操作越发矫捷，拥有手势操作职能。
能够对光标进行拖拽，双击操作，定位越发单一、方便。
兼容机械按键操作，五向按键，操作越发人道化。
●HZGZ-J电力电缆故障测距仪LED大屏幕彩色液晶显示，界面敦睦：
波形清澈，尤其在屡次脉冲测试中，多个波形以分歧色彩同时显示，更易于鉴别。
7寸大屏幕液晶，160°可视角度，亮度达到750cd/m2，达到阳光可视要求。
职能菜单单一实用，职能壮大。
●HZGZ-J电力电缆故障测距仪画中画暂存显示职能
界面显示选取画中画方式，由一个主窗口和三个暂存窗口组成，可同时查看三个暂存波形，使波形比力职能越发单一、直观、方便。
●HZGZ-J电力电缆故障测距仪波形存储、推算机联机通讯：
可在机内存储大量波形。
使用U盘进行波形数据的导出。
能够和推算机（台式机或笔记本机）衔接，进行联机通讯。
提供推算机后盾治理软件，对U盘转储的数据或联机数据进行数据治理。
●HZGZ-J电力电缆故障测距仪电源治理：
电缆故障测距仪器在2分钟内没有任何操作时，将减弱背光；10分种没有操作，将自动关机，以削减电量亏损；当电池欠压时，仪器也将自动关机，以�；さ绯�。
内置锂离子电池，配有专用锂电池充电器，提供靠得住的充电方式。
工作功夫长：使用充斥电的锂离子电池，仪器能陆续工作7幼时以上

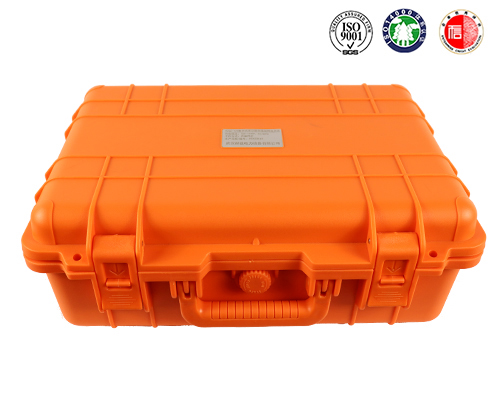

●HZGZ-J电力电缆故障测距仪牢固机壳，质轻便携。

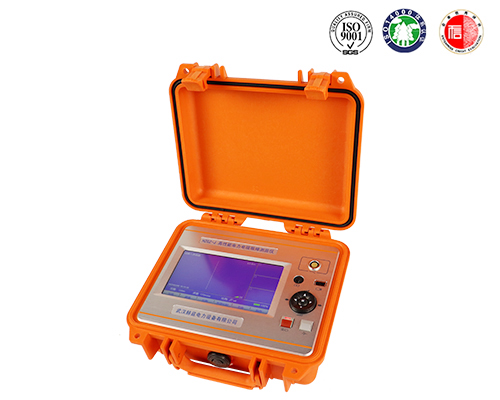

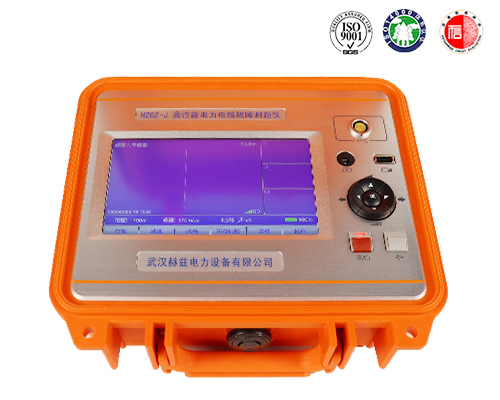

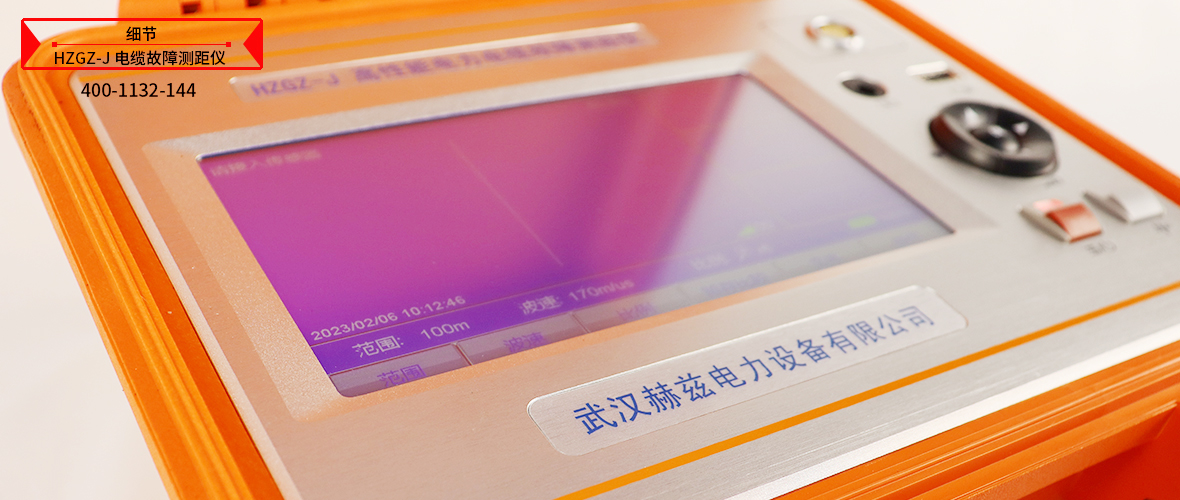

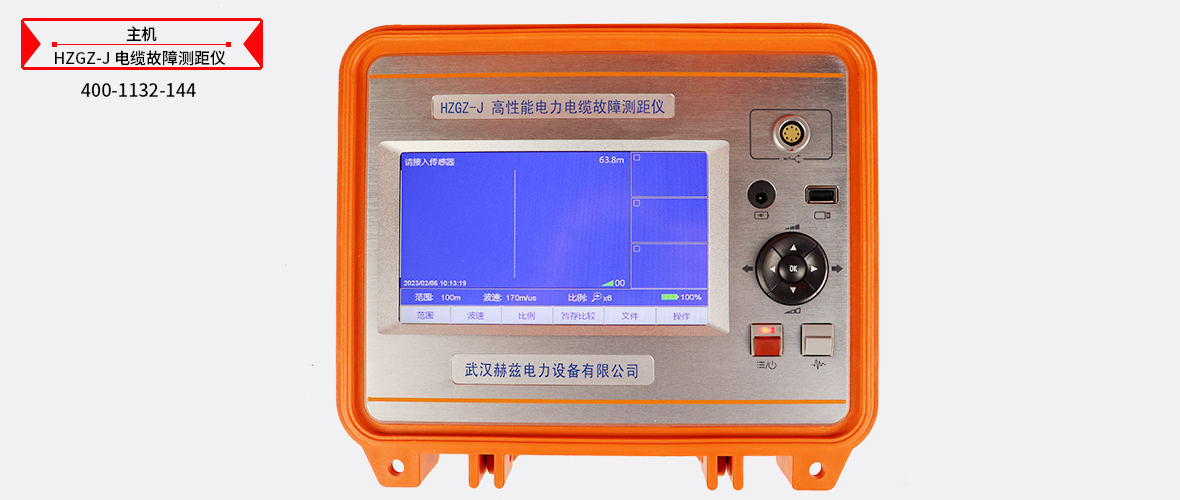

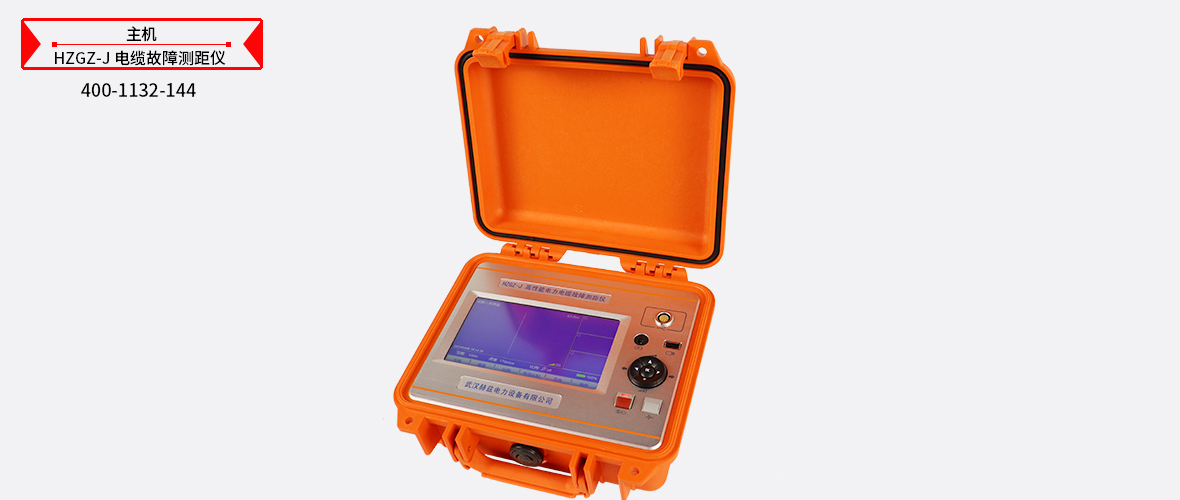

电缆故障测距仪图片 ----Picture display
电缆故障测距仪附件配件 --------Accessories
本产品HZGZ-J 电缆故障测距仪表具体清单请以说明书或代销合同为准
注 ; 九游老哥J9俱乐部产品表观以现实产品为准，技术参数和型号如有改观，恕不另行通知
脉冲电流耦合器
测试线
测试线
电源线
